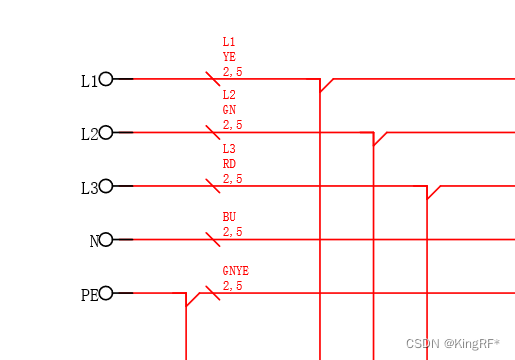

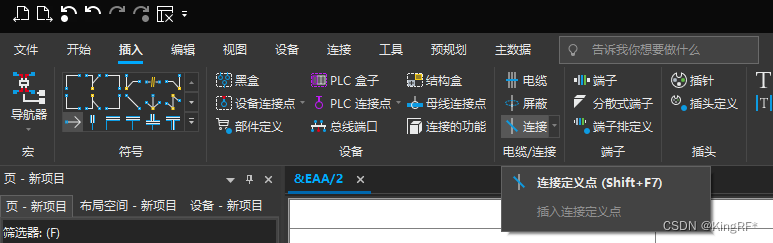

插入——电缆/连接——连接
点击要插入连接定义点的线,弹出对话框;

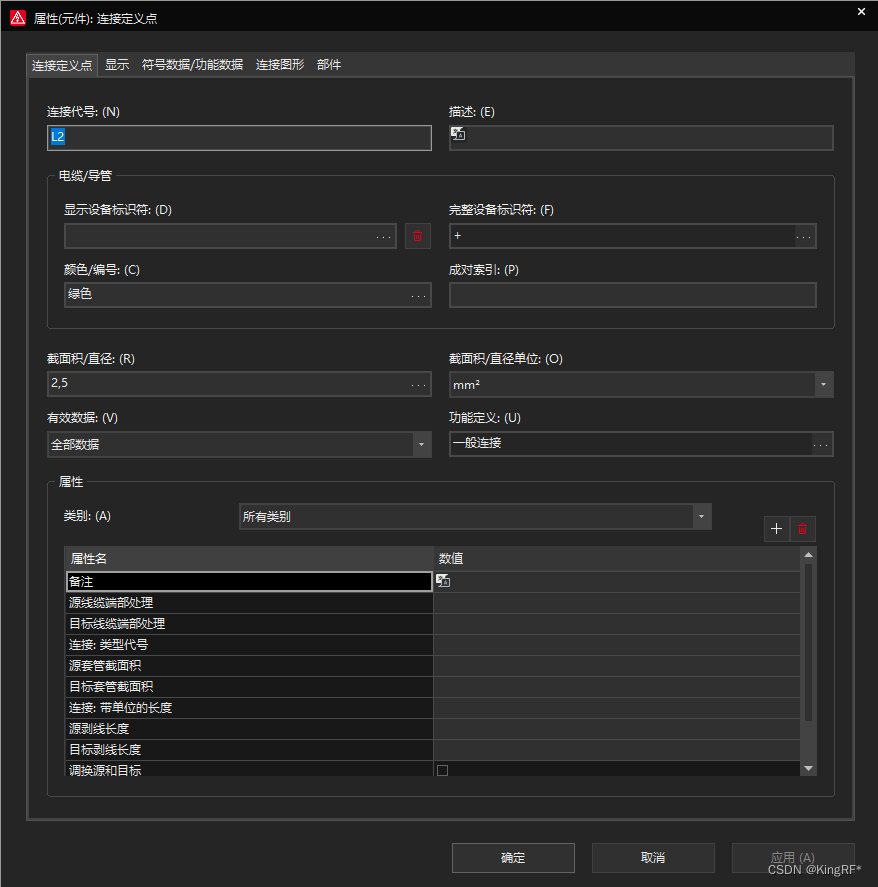

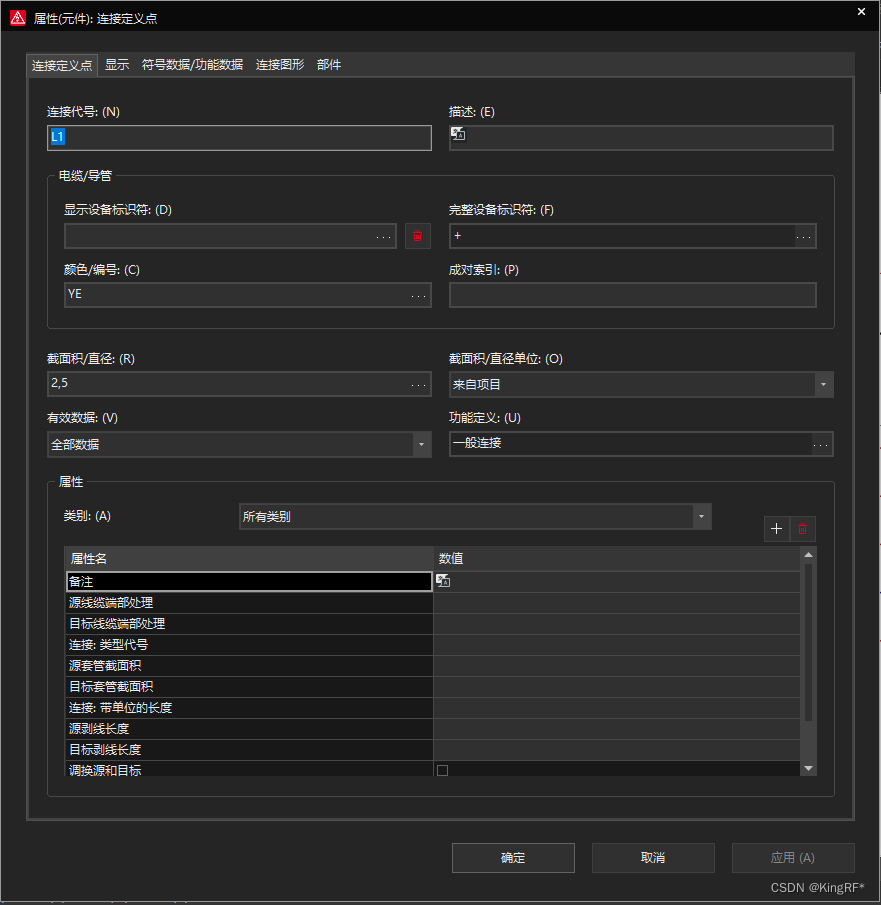

输入连接代码,选择颜色,选择截面积;
默认的连接点符号是没有的;

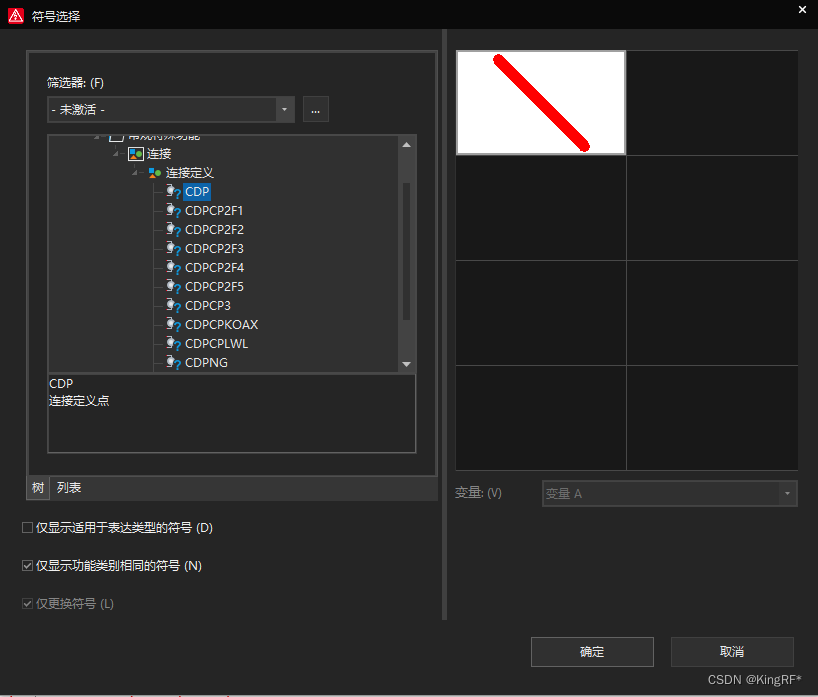

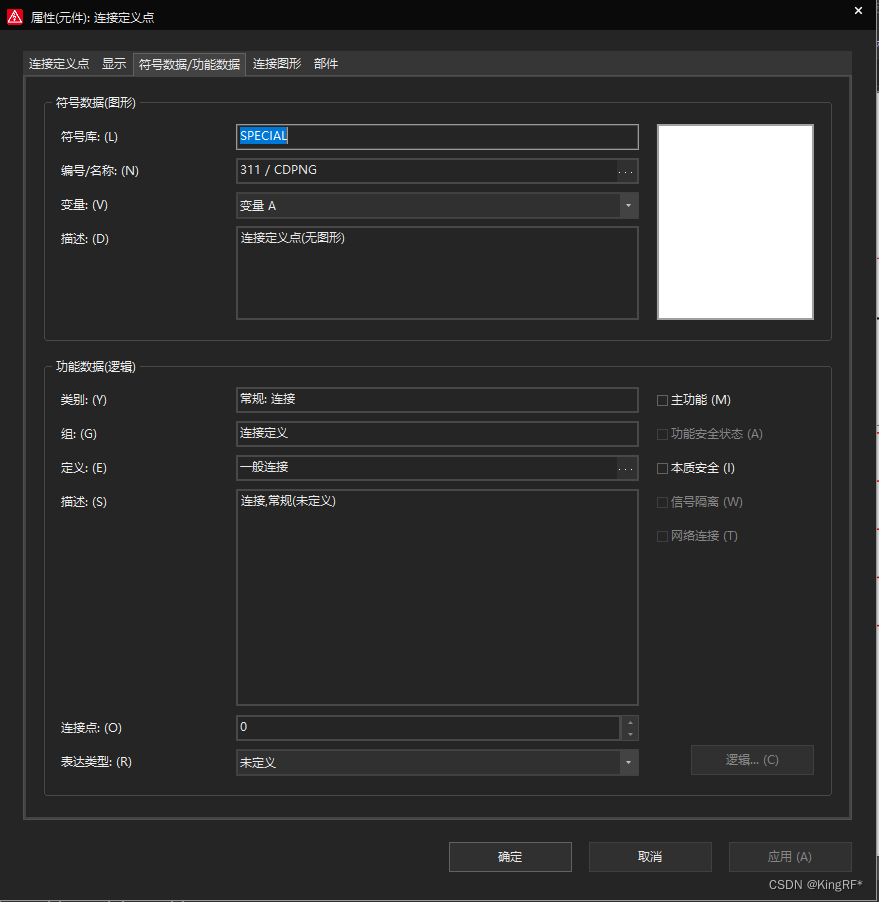

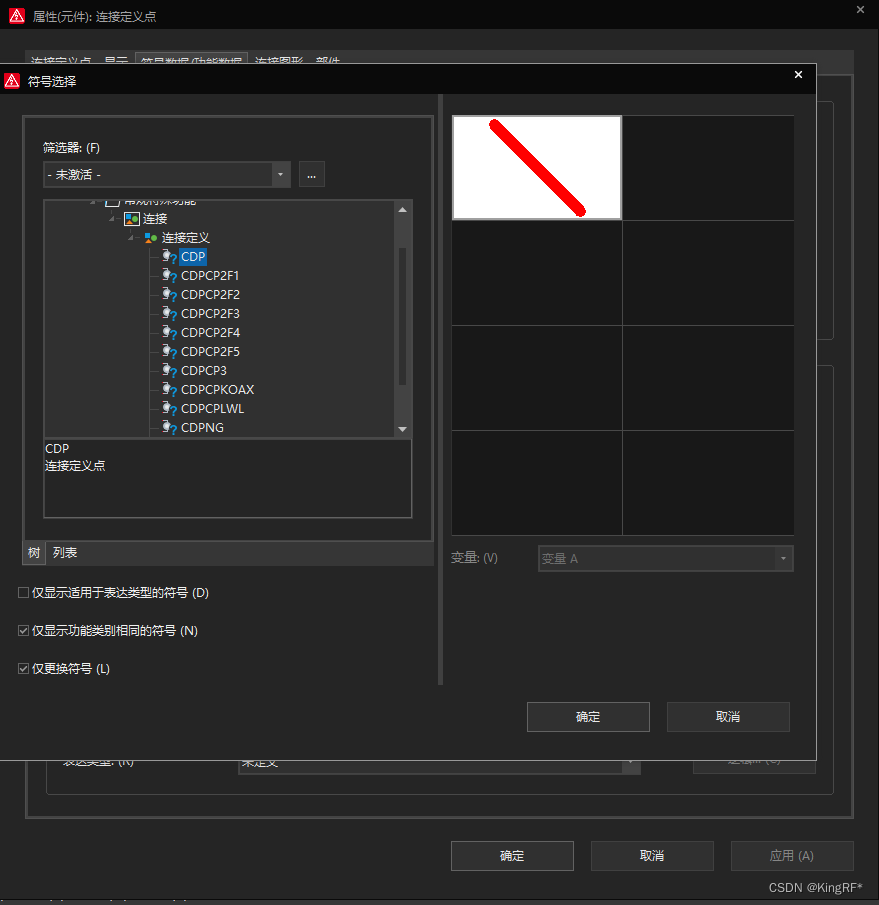

点击编号/名称——符号选择——选择CDP
或者点击连接后按BACKSPACE(退格键),弹出符号选择窗口,选择CDP;
需要插入的线上插入定义点;

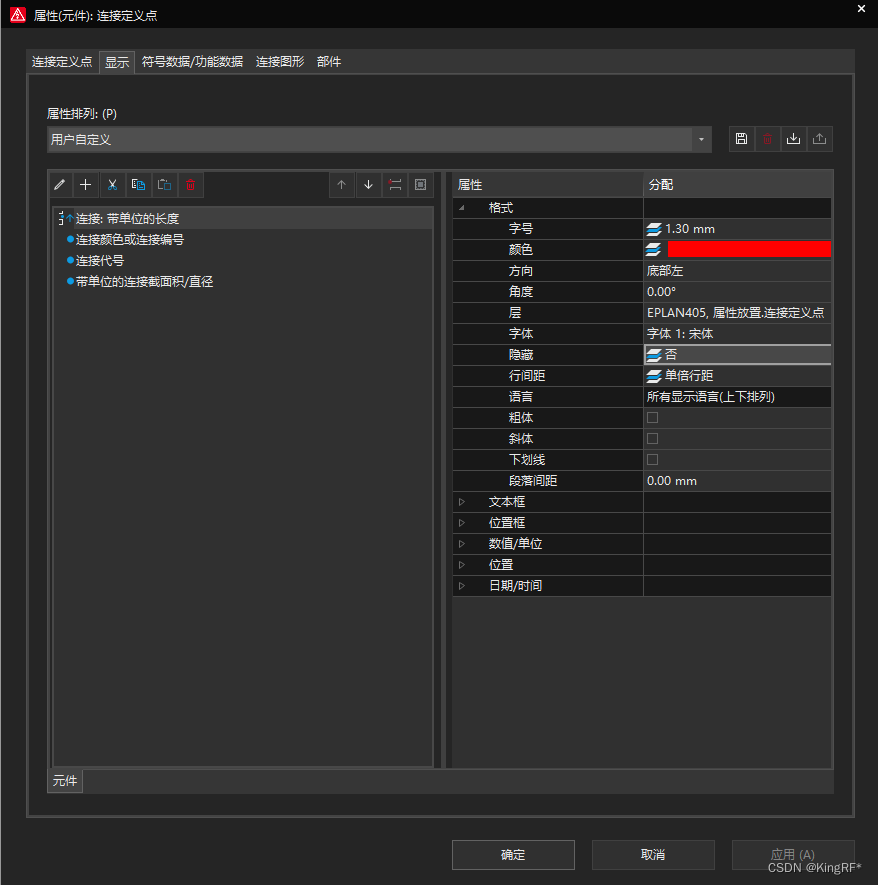

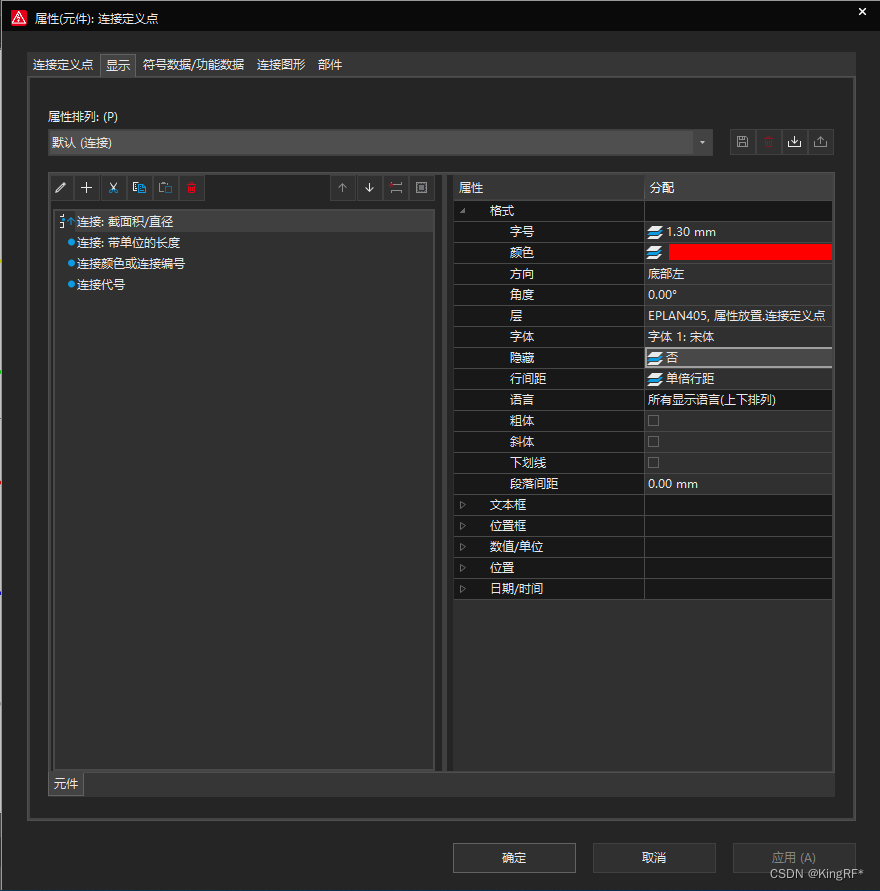

双击定义点,修改其属性;

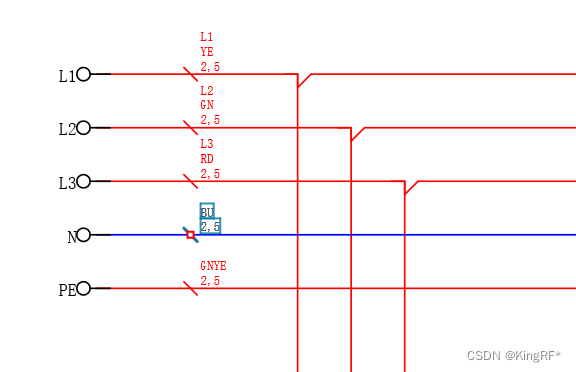

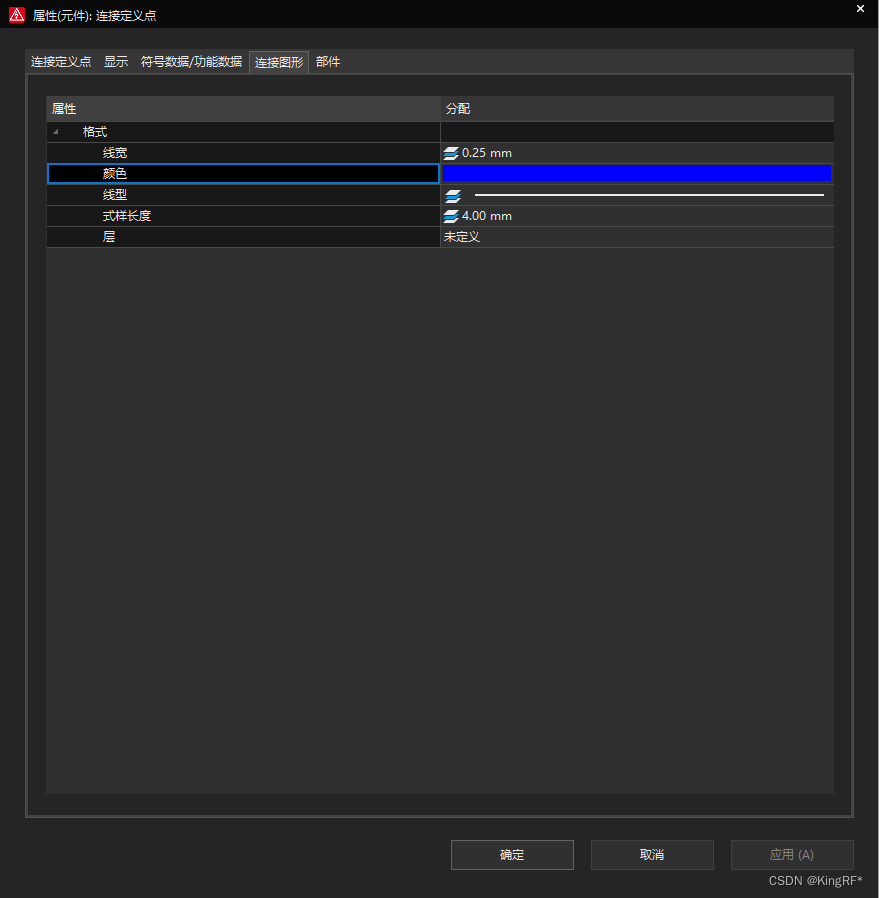

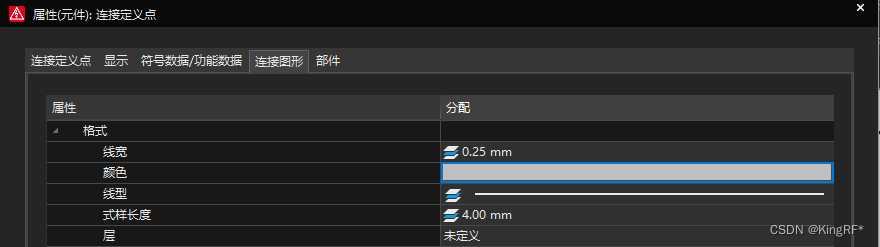

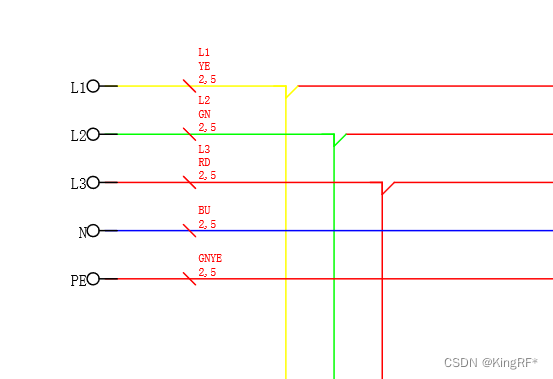

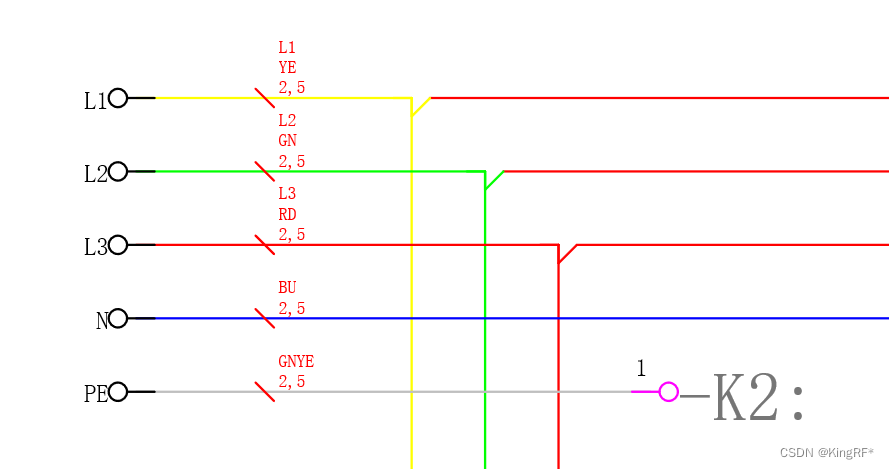

在连接图形——颜色中修改线的颜色;

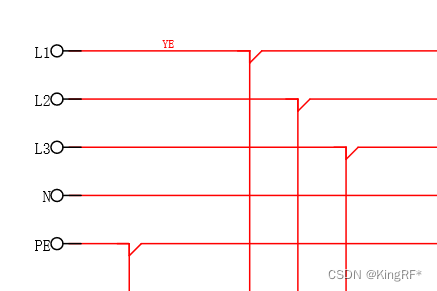

如果修改后线的颜色没有改变,按下F5刷新;

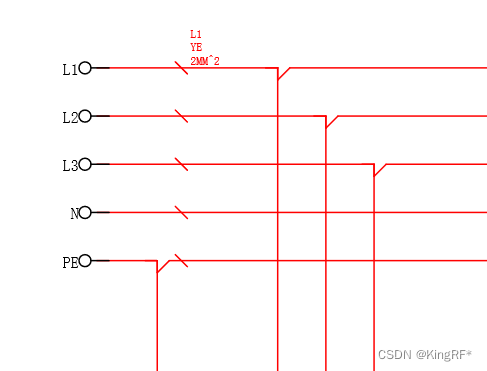

将PE改变其连接颜色后没有发生改变。
无线延长的线,是不会改变线的颜色;必须要两个连接点之间的线才会改变颜色;

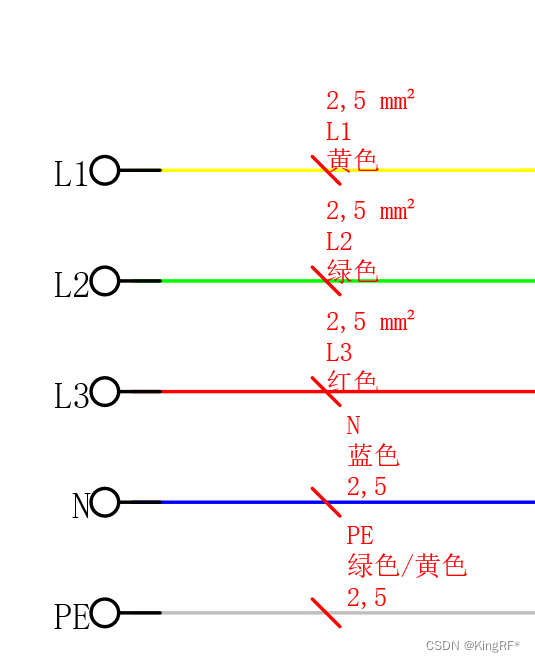

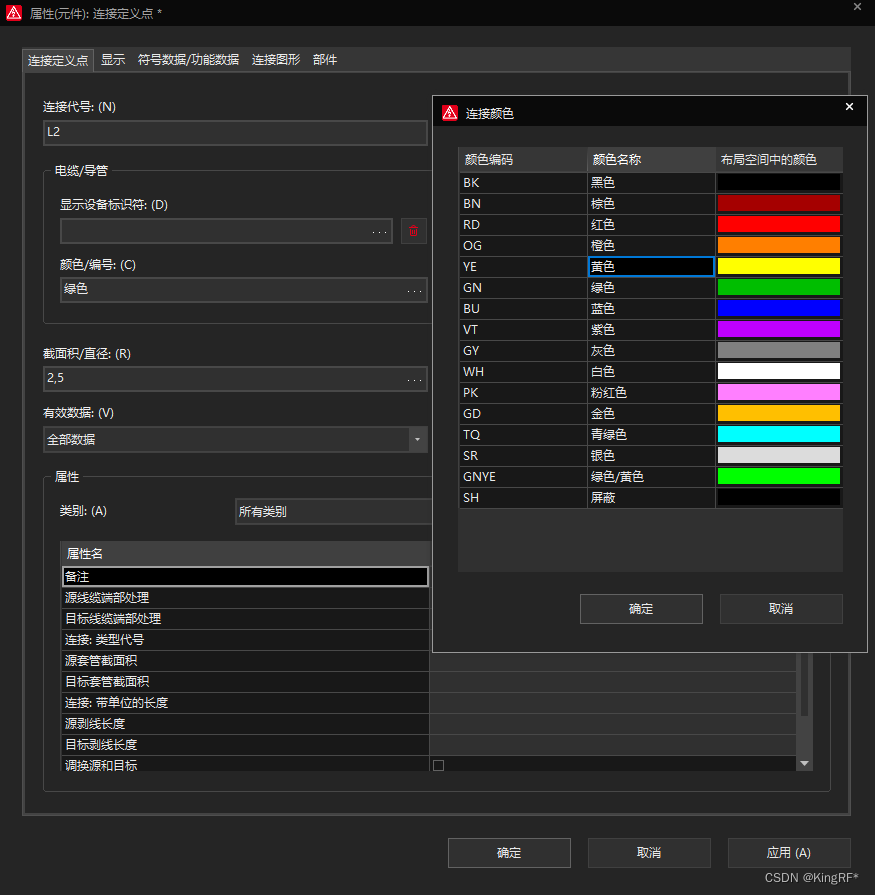

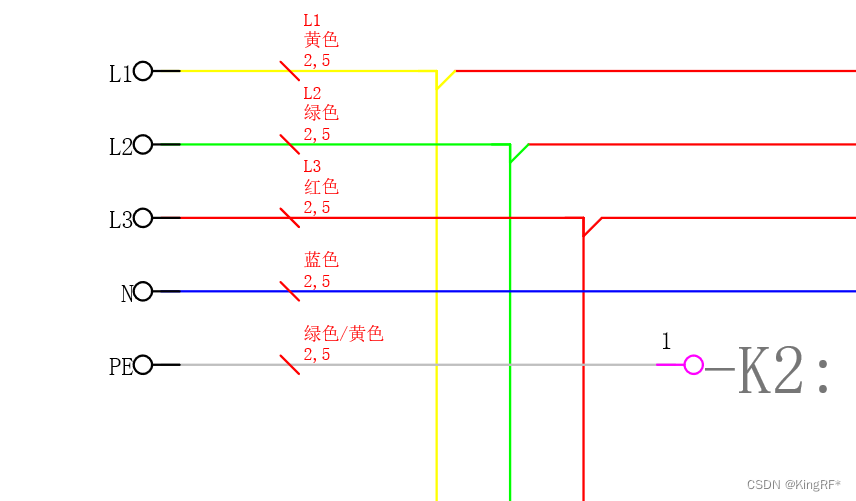

颜色/编号,可以输入中文颜色名称;
显示导线平方单位
选择截面积/直径,选择截面积/直径单位;

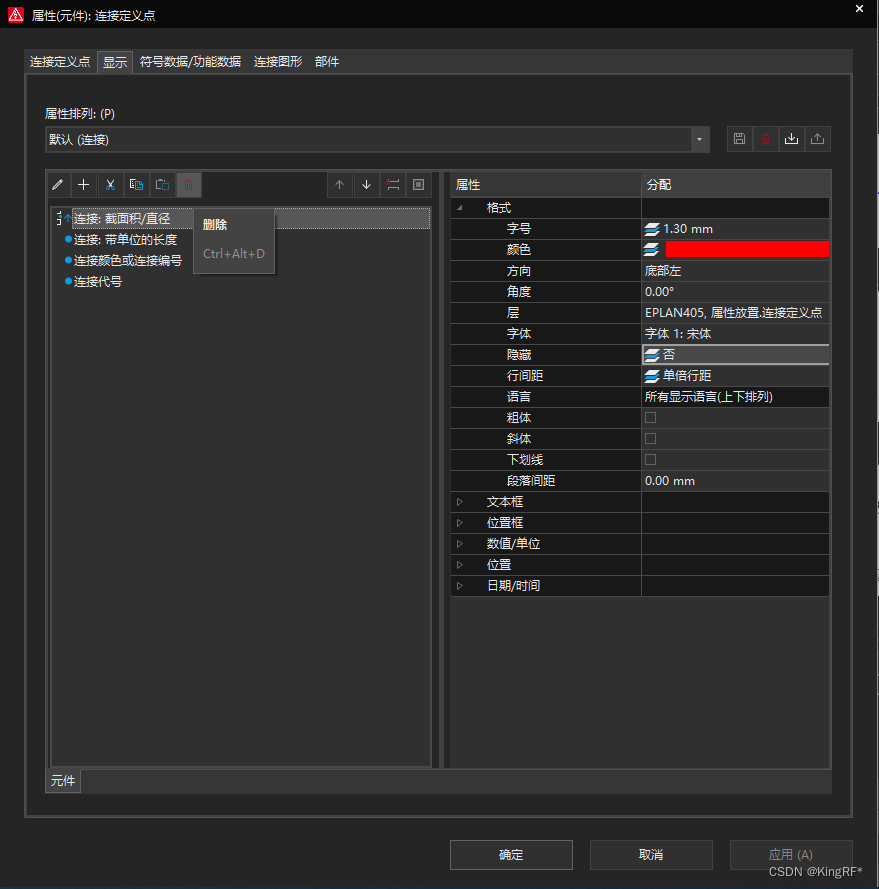

显示——删除连接:截面积/直径;

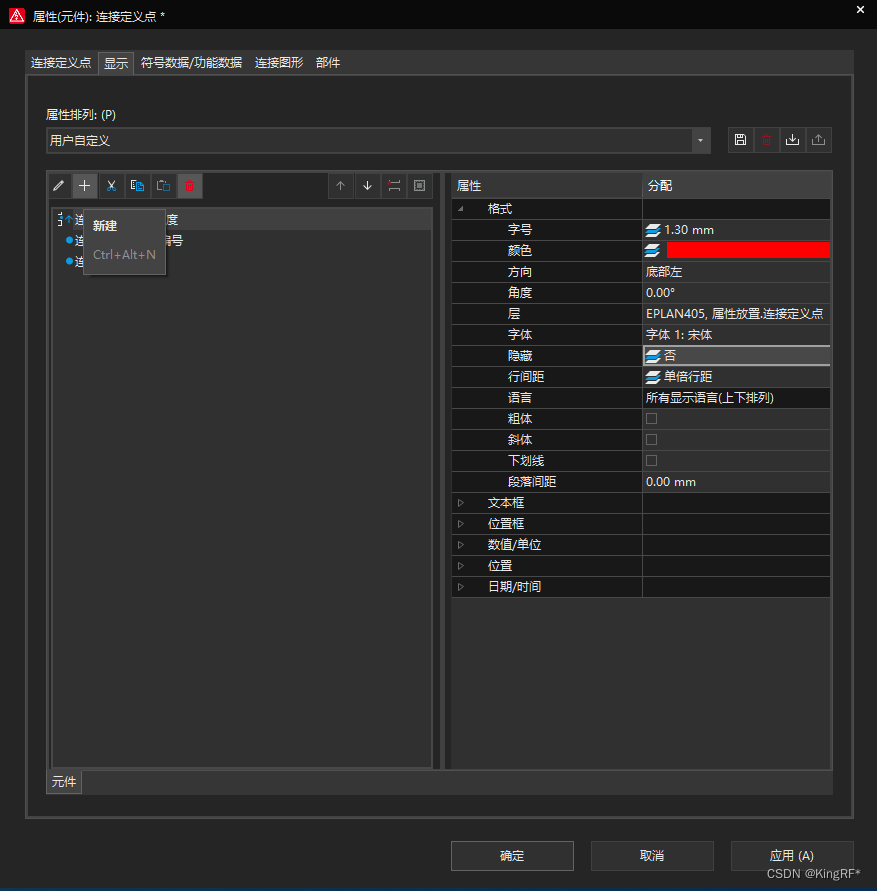

点击新建

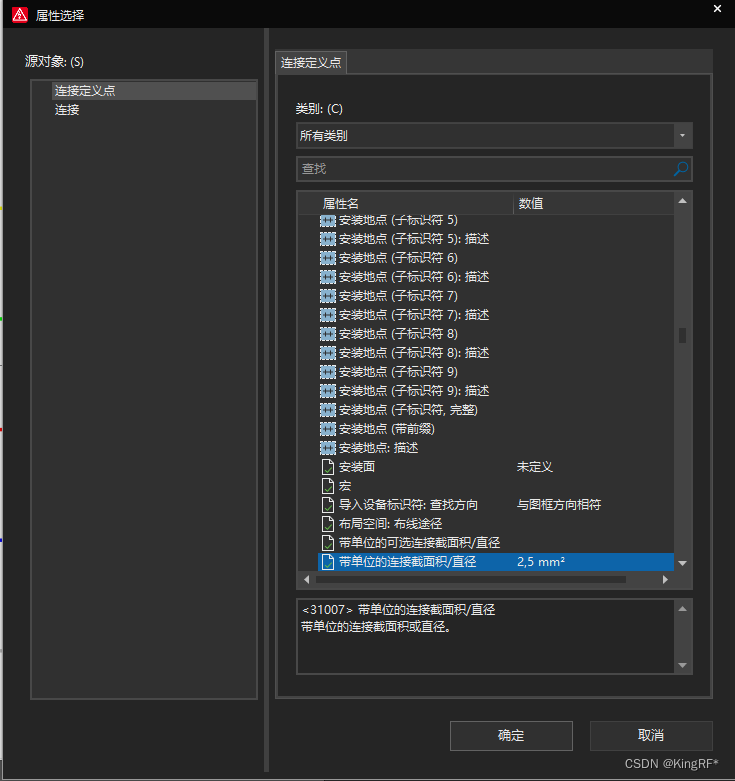

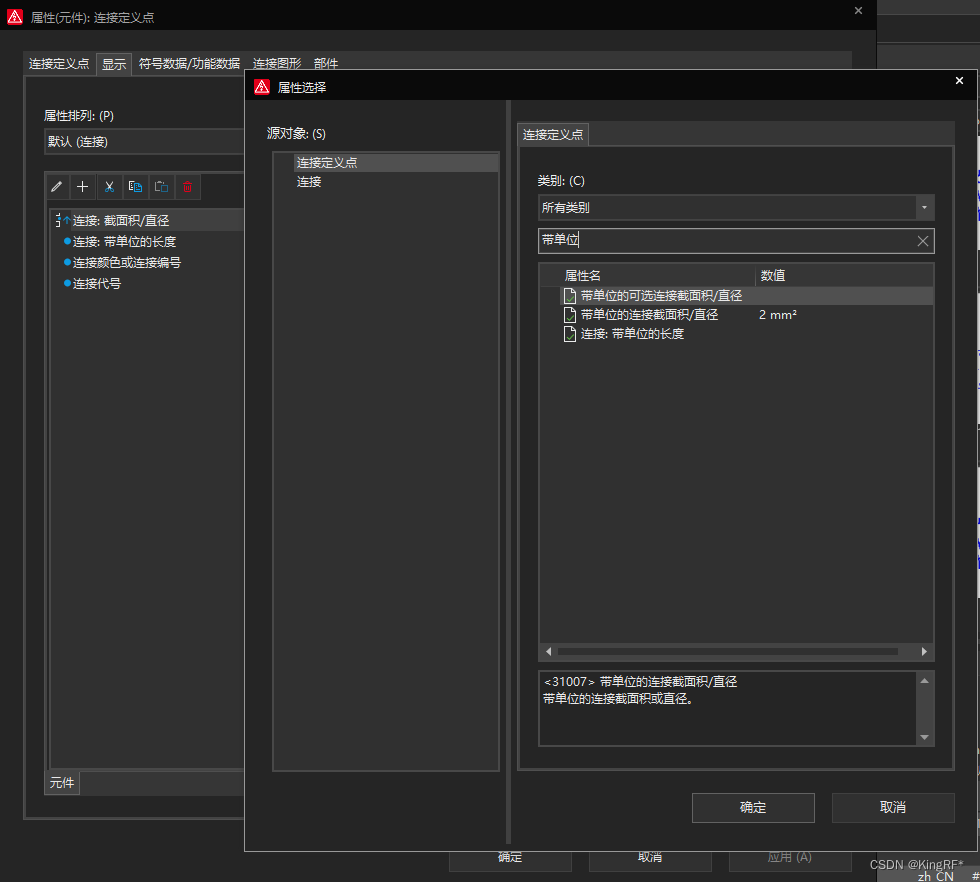

属性选择中找到带单位的连接截面积/直径;
点击确定添加;

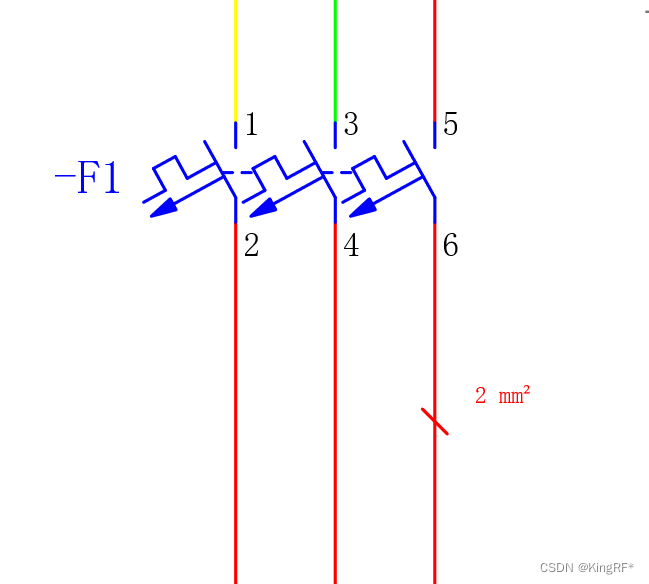

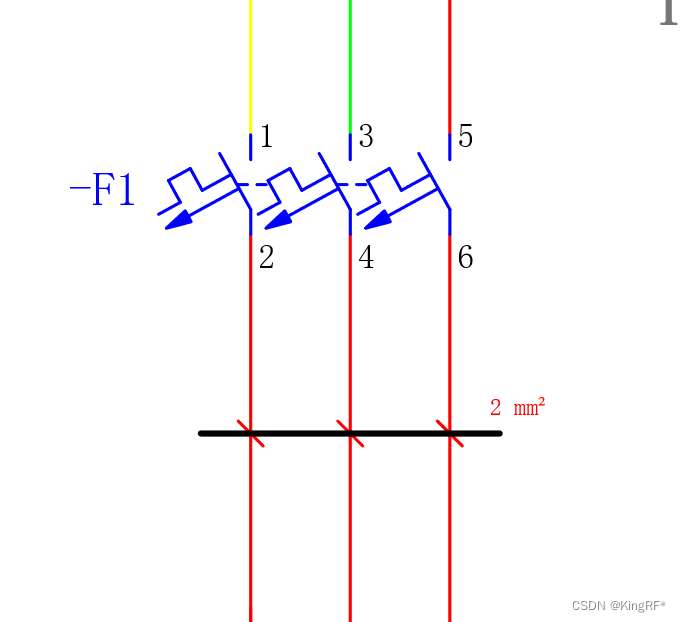

多条电线相同截面积
显示——添加——搜索“带单位”——添加带单位的连接截面积/直径;

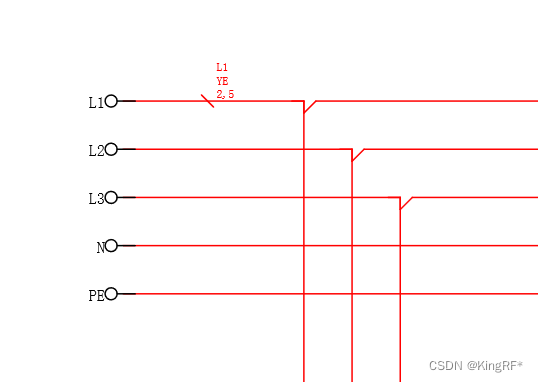

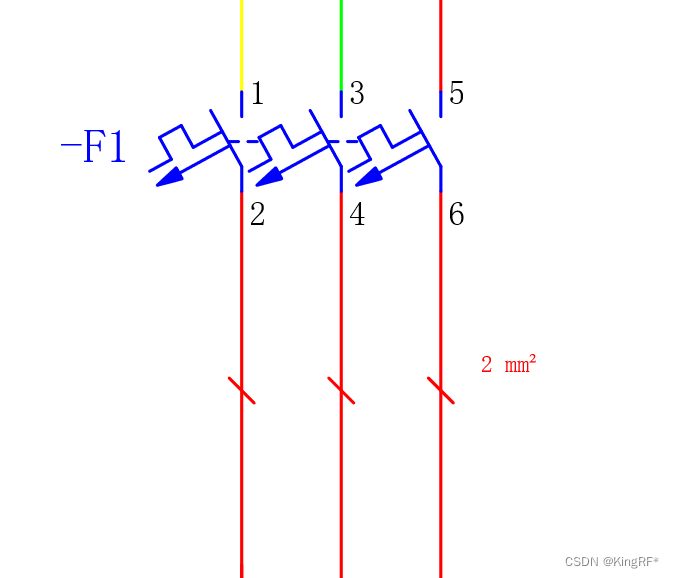

插入连接定义点;
绘制一条直线;
