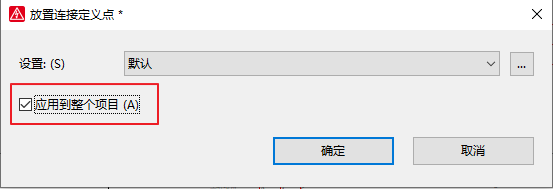

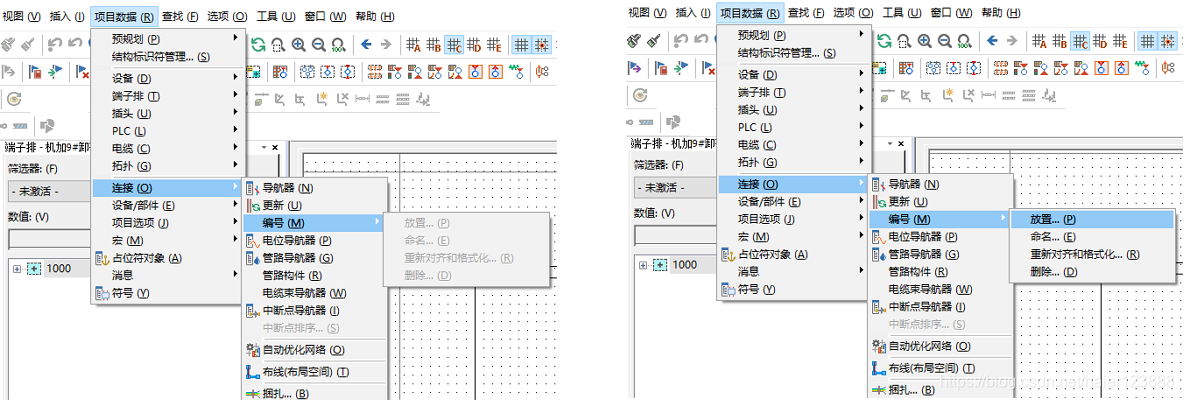

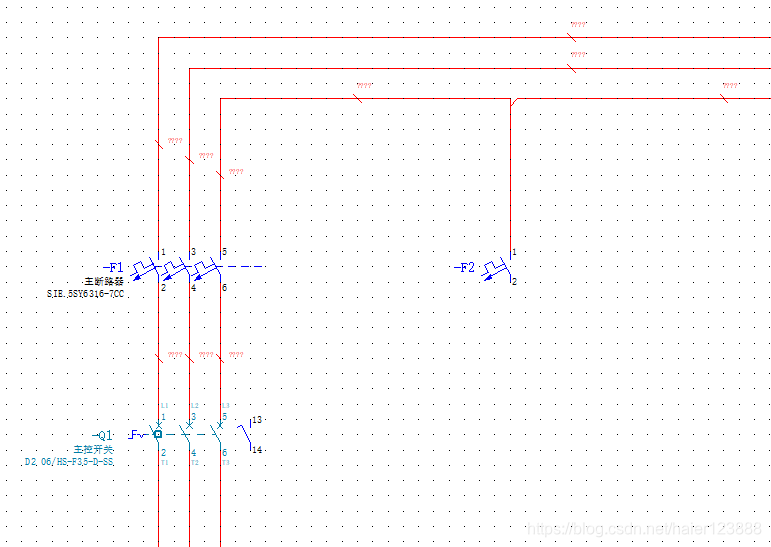

1.连接定义点的放置。需要先选中任意一个电气符号才能进行设置,否则在下面的【编号】为灰色。设置路径:【项目数据】→【连接】→【编号】→【放置】,勾选“应用到整个项目”就会在整个项目中创建连接定义点。
2.放置连接定义点位置的设置按下图所示我们进入放置连接定义点的设置界面,在【显示】窗口的”间隔“中,我们可以具体设置连接定义点水平和垂直的放置位置。

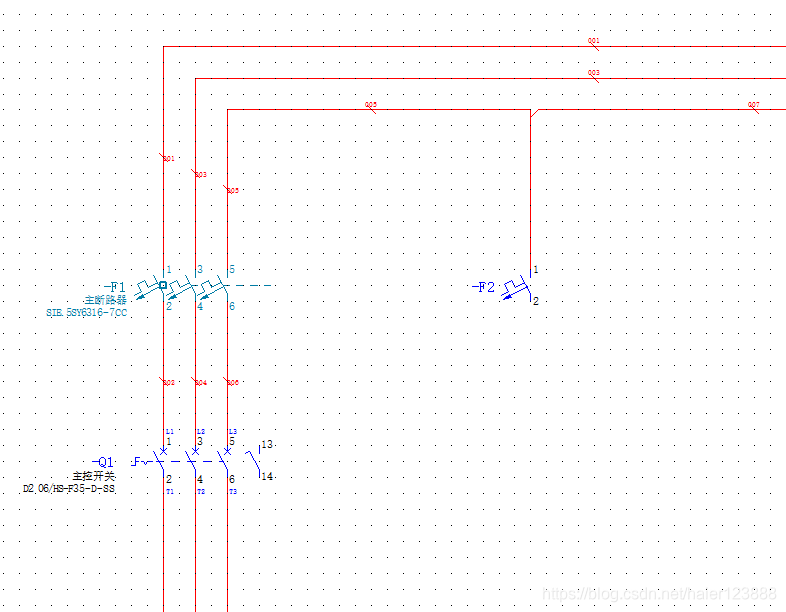

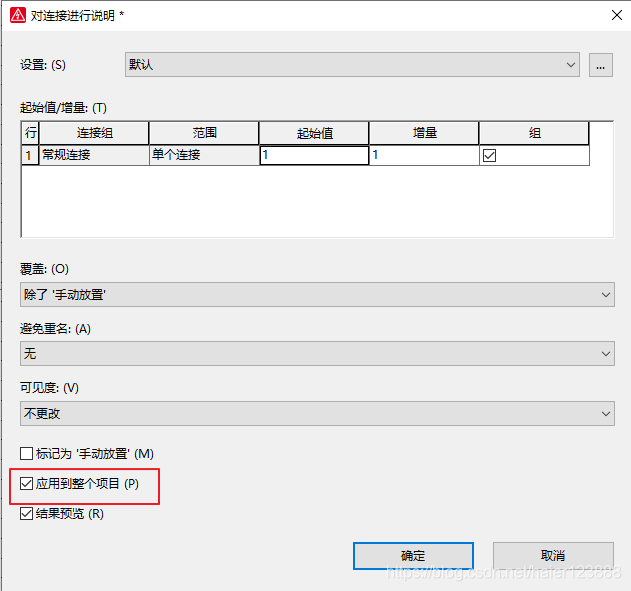

3.选择任意符号,无需全选所有的连接定义点,然后再进行如下操作。选择【项目数据】→【连接】→【编号】→【命名】,勾选“应用到整个项目”
