EPLAN图形化设计:自动连线与符号连接技巧

电气设计面向图形的设计

自动连线与连接符号

连接存在于两连接点之间,且为线段,借此将信息、电子能量、液体或空气(压力)从源传输到目标。因为连接本身可延伸到许多页,在 EPLAN 中不在线更新,而是离线生成。可执行下列编辑:

当元件与其接口相对时,元件自动连接(自动连接)。插入和移动符号时会显示自动连接线的预览。

连接支路既可显示为简单的点,也可用目标确定显示。在后一种情况下可直接明显看出连接顺序;通过连接符号的内部逻辑来确定此连接顺序。

显示和区别连接的不同方式,例如液压、气动、电气、电缆、管路、接线、本质安全等。

可对电气工程或流体连接的属性作出项目范围的预设置。

通过连接定义点为每个连接分配了信息,例如连接点代号、截面积/直径、连接颜色/编号、连接代号等。应为此连接数据生成报表并输出到表格中。

借助电缆定义线显示完整的电缆(例如总线电缆)或将两个组件相互连接的连线的多个接线。

可在网络中确定目标顺序。为此在对话框中显示全部已直接相互连接的连接并在此分配。

自动命名连接。在此可规定,按照什么标准和使用哪种连接。

链接颜色保存为多语种文本。可确定哪种颜色名称分配给颜色编码,并自动翻译颜色名称。

在Eplan软件中,符号与符号之间的连接点在水平或垂直方向上对齐时,就会自动产生连线,自动连线只能在单线原理图和多线原理图中生成,并且因为是自动连线,所以是不可以删除的,如果不允许两个对齐的连接点之间产生自动连线,中间必须插入断点。

如果需要连线的两个或多个连接点无法放置在同一水平或垂直位置,那么就需要使用到Eplan中的连接符号,Eplan中的连接符号主要有角度、T节点、十字接头、跳线、中断点。

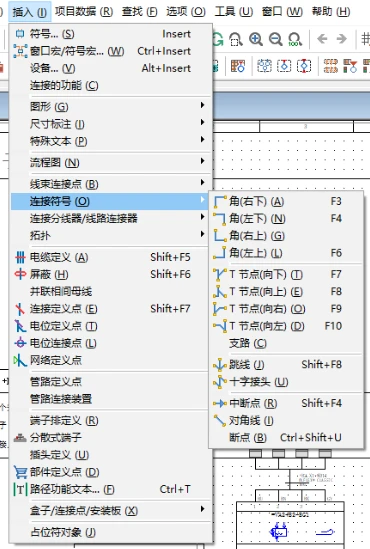

点击插入—连接符号,如图4-13所示,找到符合连接方向要求的连接符号,或者任选一类连接符号,通过“Tab”键或按住鼠标滚轮转动来切换变量,将连接符号放置在原理图页中。


   图4-13
