精通Eplan:符号比例自由调整技巧

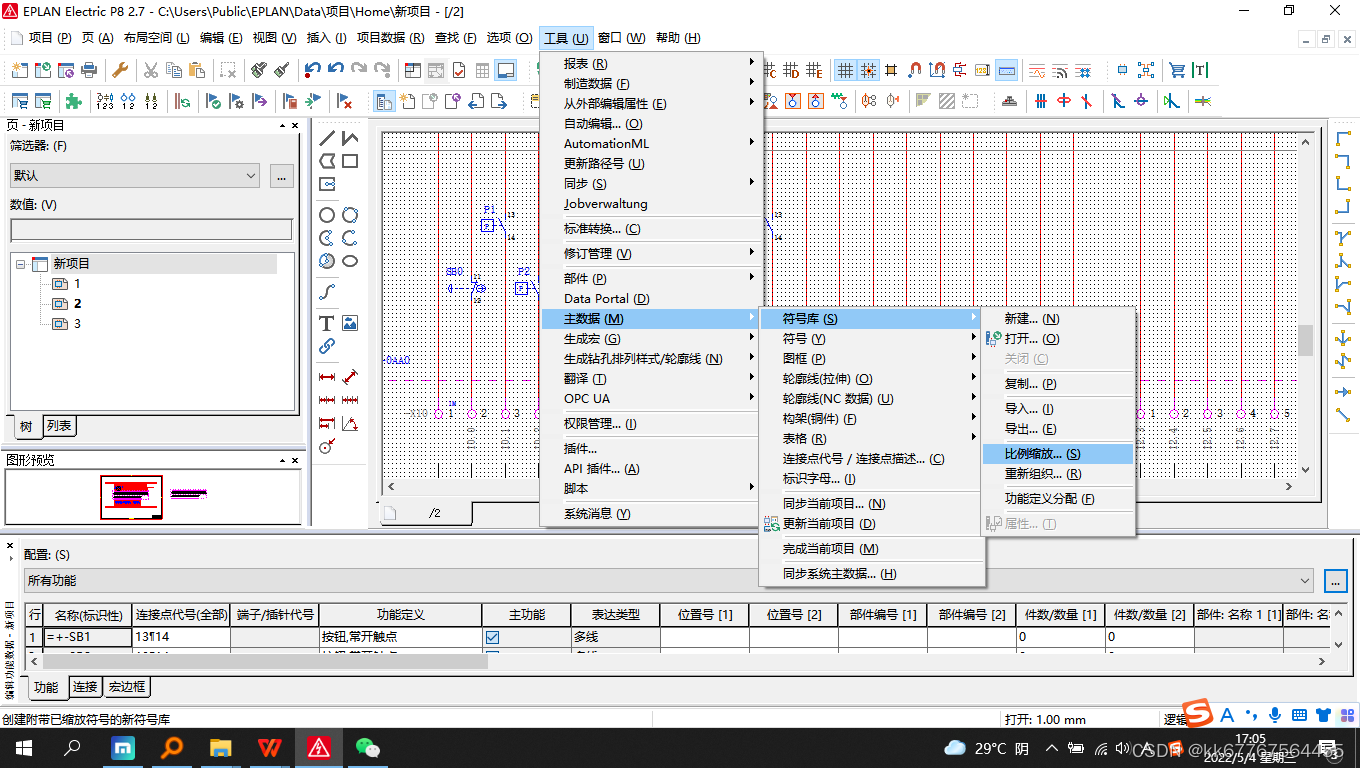

1)选择符号库比例缩放

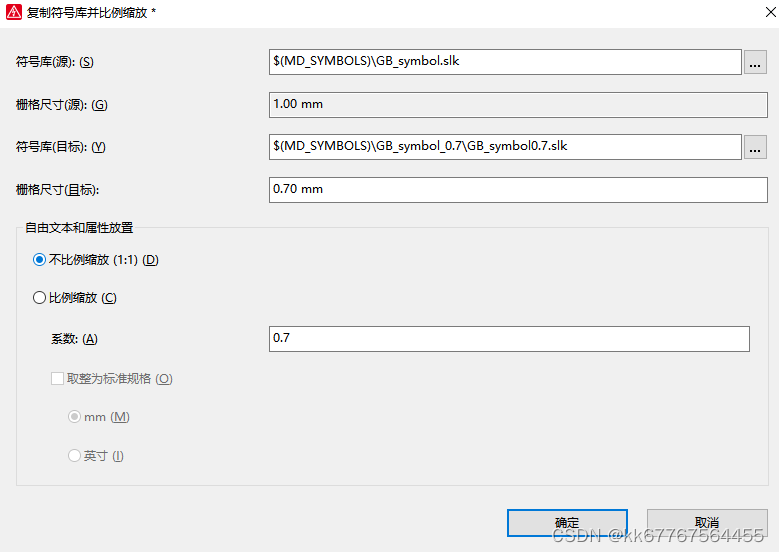

2)比例缩放设置,设置完,点击确定生成新的符号库

注意:当想缩放时,设定格栅尺寸(目标)的值进行设定缩放系数。系数会根据格栅尺寸进行变化。

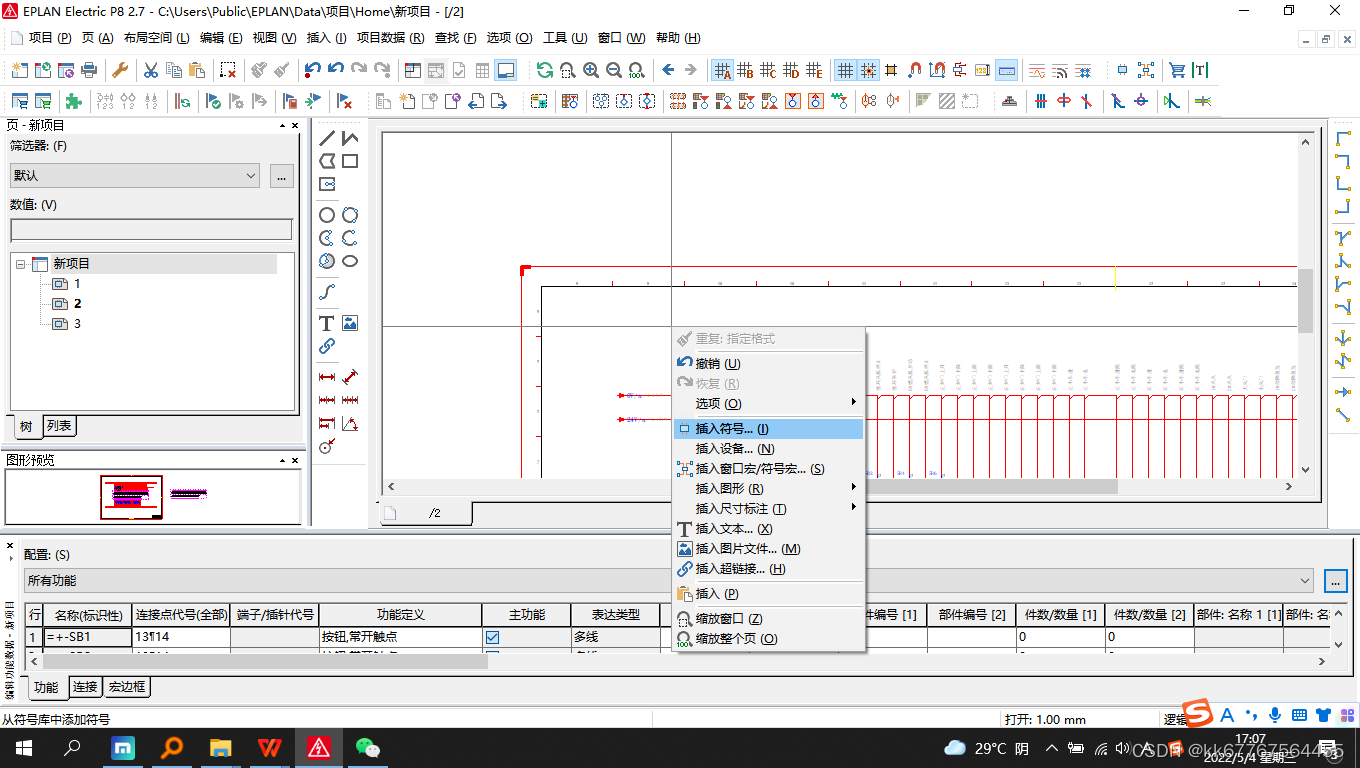

3)图纸上右键选择插入符号

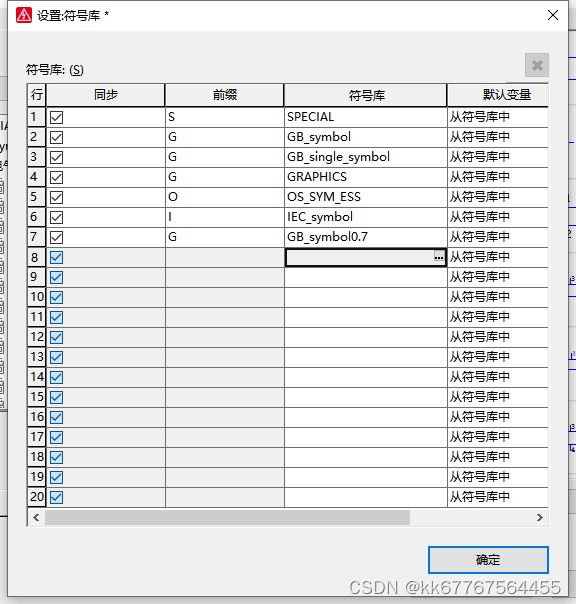

4)符号选择里边右键选择设置

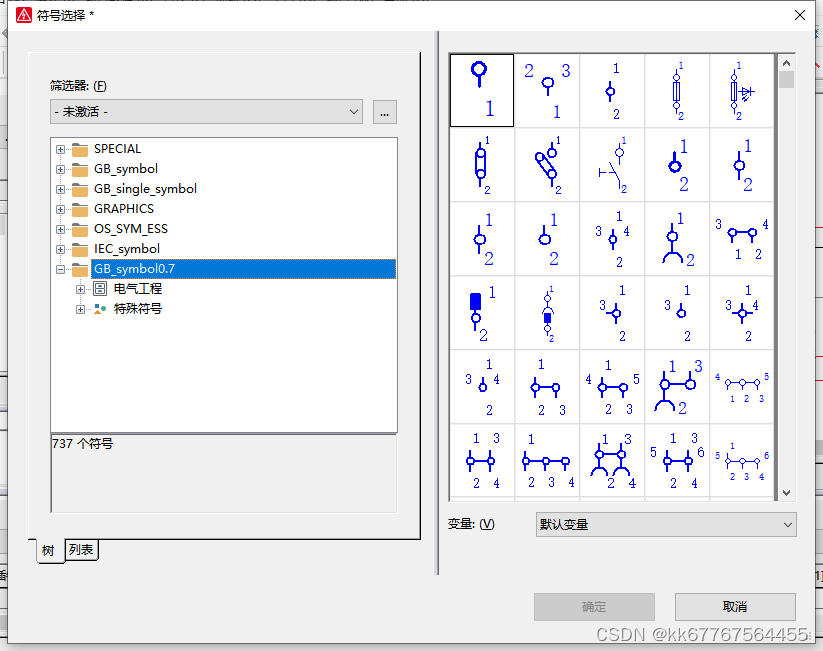

5)点击空白处的...符号,进行符号库导入

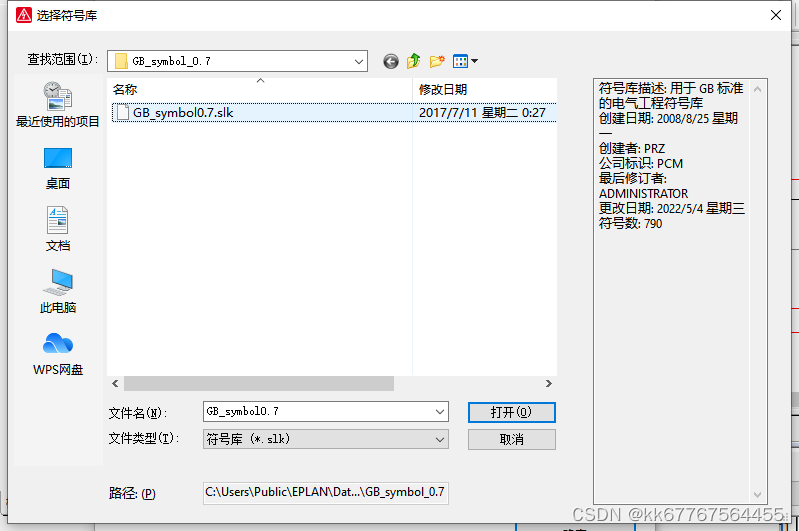

6)选择生成的符号库


7)至此,新的经过缩放的符号库就加入到项目中了
