符号世界探索:EPLAN符号库与新建符号

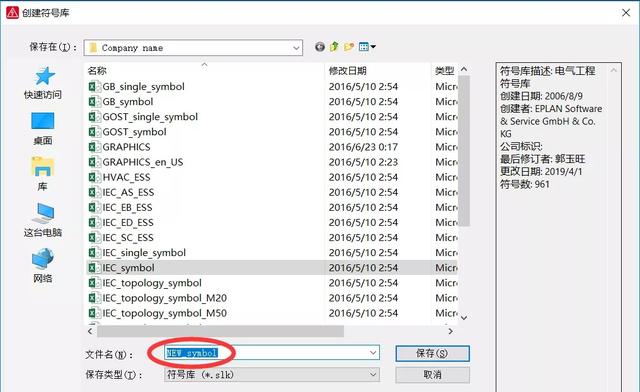

新建个NEW_symbol的符号库

新建符号库:工具”----“主数据”----“符号库”----“新建”

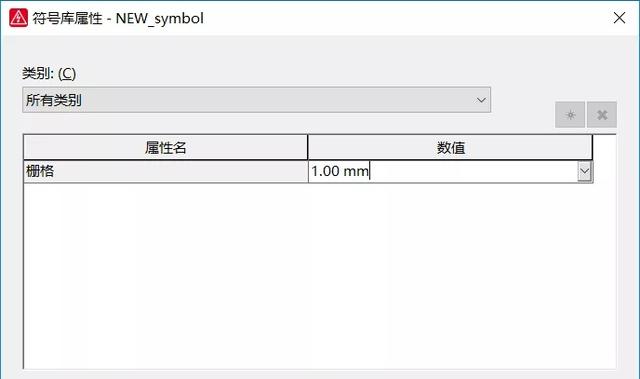

符号库属性确认就好


选择菜单“工具”----“主数据”----“符号”----“新建”,目标变量选择“变量A”,然后点击“确定”

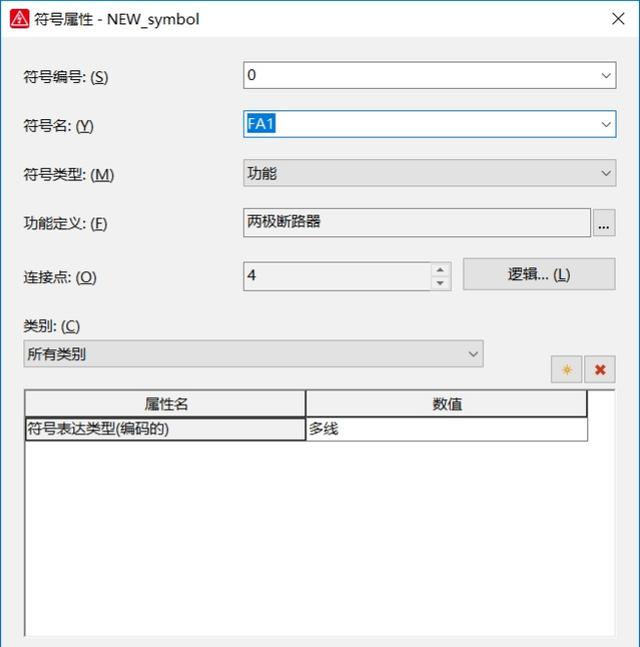

在符号属性画面,命名符号名,选择功能定义,连接点;符号名定为“FA1”,功能定义选择“两极断路器”,连接点为“4 ”,点击“确定”


我们要新建一个断路器的符号,可以在新建符号页面插入已有的断路器符号进行修改,对其进行修改。在创建符号时,栅格尽量选择C,以免在后续的电气图绘制时插入该符号而不能自动连线。

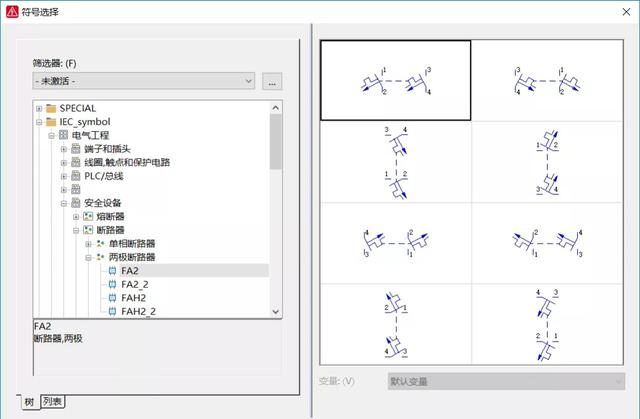

选择已有的断路器符号

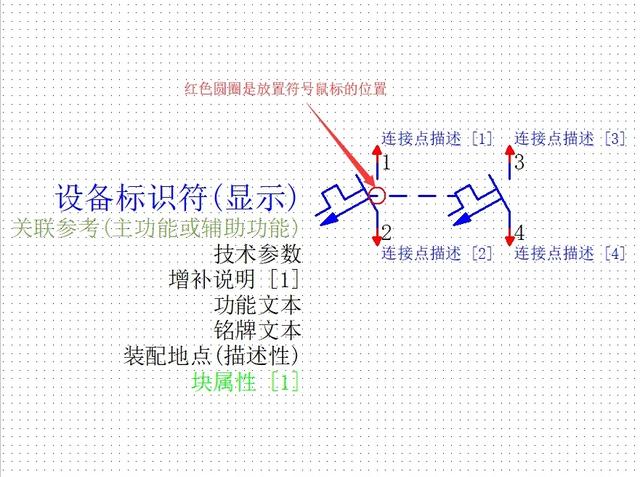

红色圆圈是符号建好后,放置符号时鼠标的位置,所以注意符号的放置位置,放置好后就可以退出符号新建页。

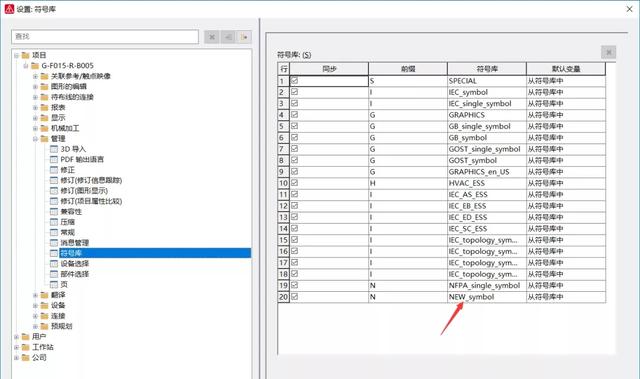

接下来在菜单“选项”----“设置”------“项目”----“新项目”---“管理”----“符号库”右侧的符号库表格中增加“NEW_symbol”符号库


这时插入符号,选择“NEW_symbol”符号库,可以看到刚刚新建的断路器符号

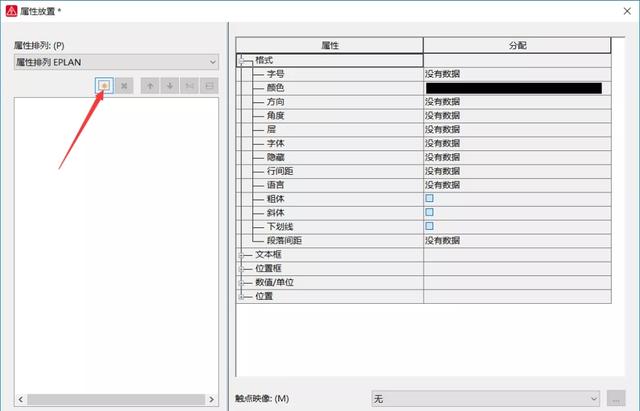

如果新建的符号,其他符号库中没有,不能从其他符号库插入引用,就需要自己绘制图形并放置需要的属性了而放置属性就是个比较复杂的操作了,大家可以研究研究。
