EPLAN 3D ProPanel应用初探:简易上手

一、开启3D propanel

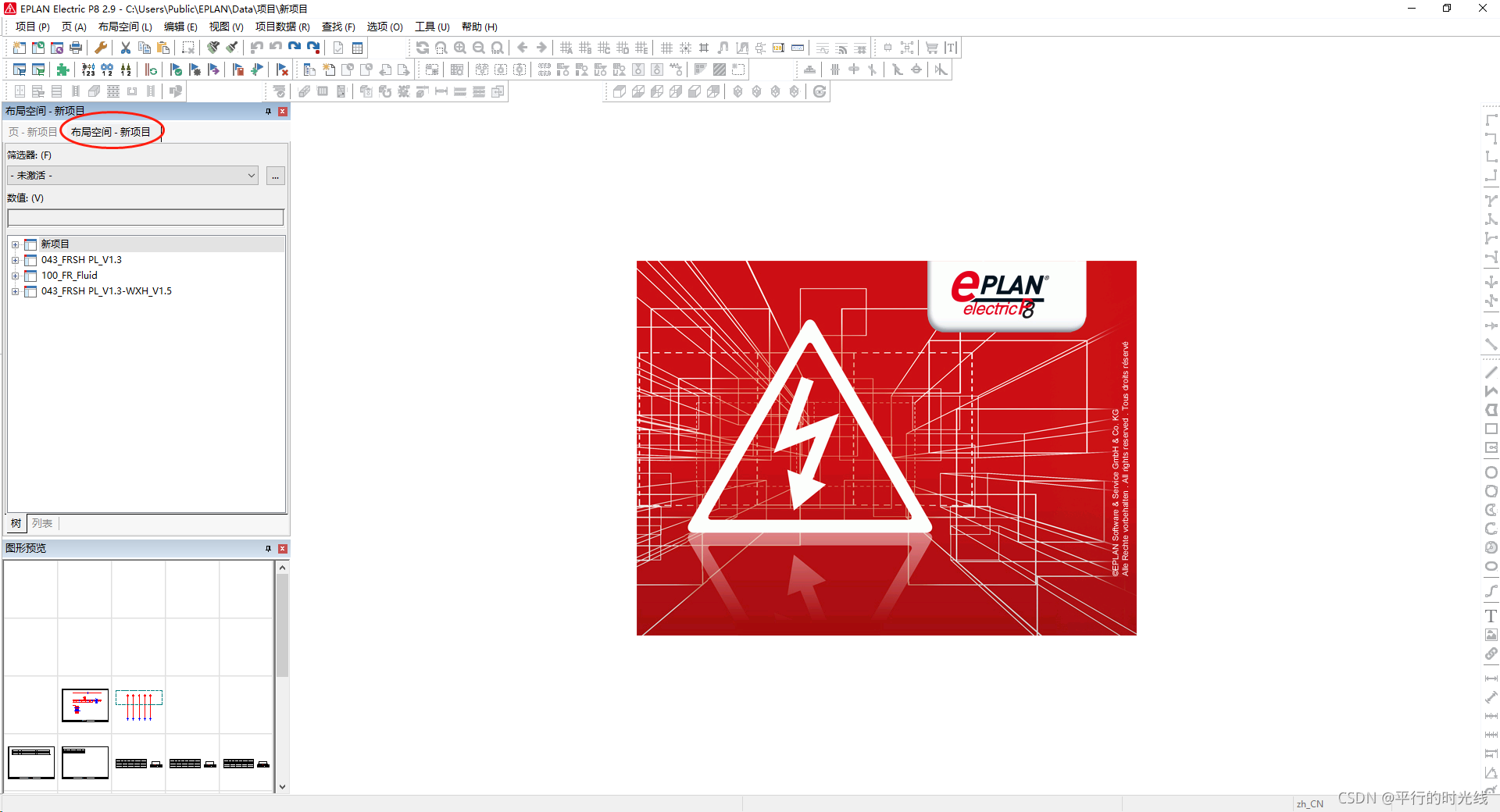

1、打开Eplan,选择布局空间→导航器;

在这里插入图片描述
在这里插入图片描述

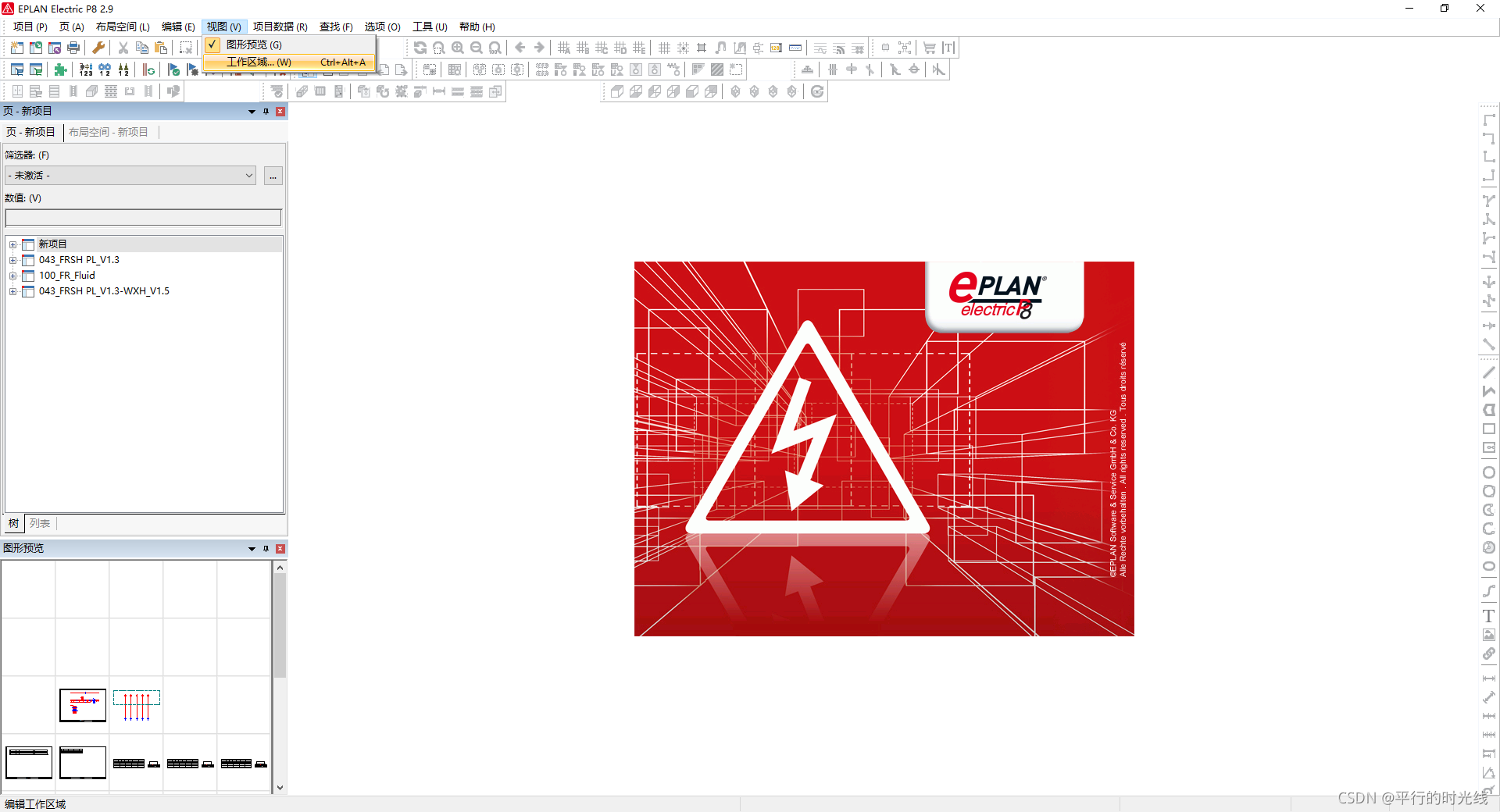

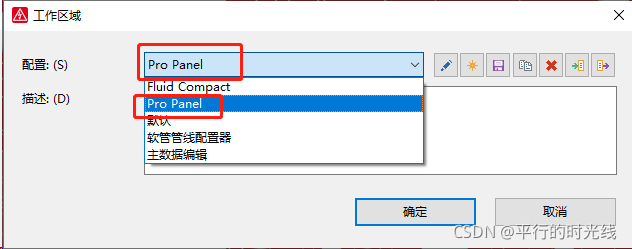

2、若未出现布局空间的导航器,选择视图→工作区域,确保配置一栏为Pro Panel;

在这里插入图片描述
在这里插入图片描述

二、插入电柜

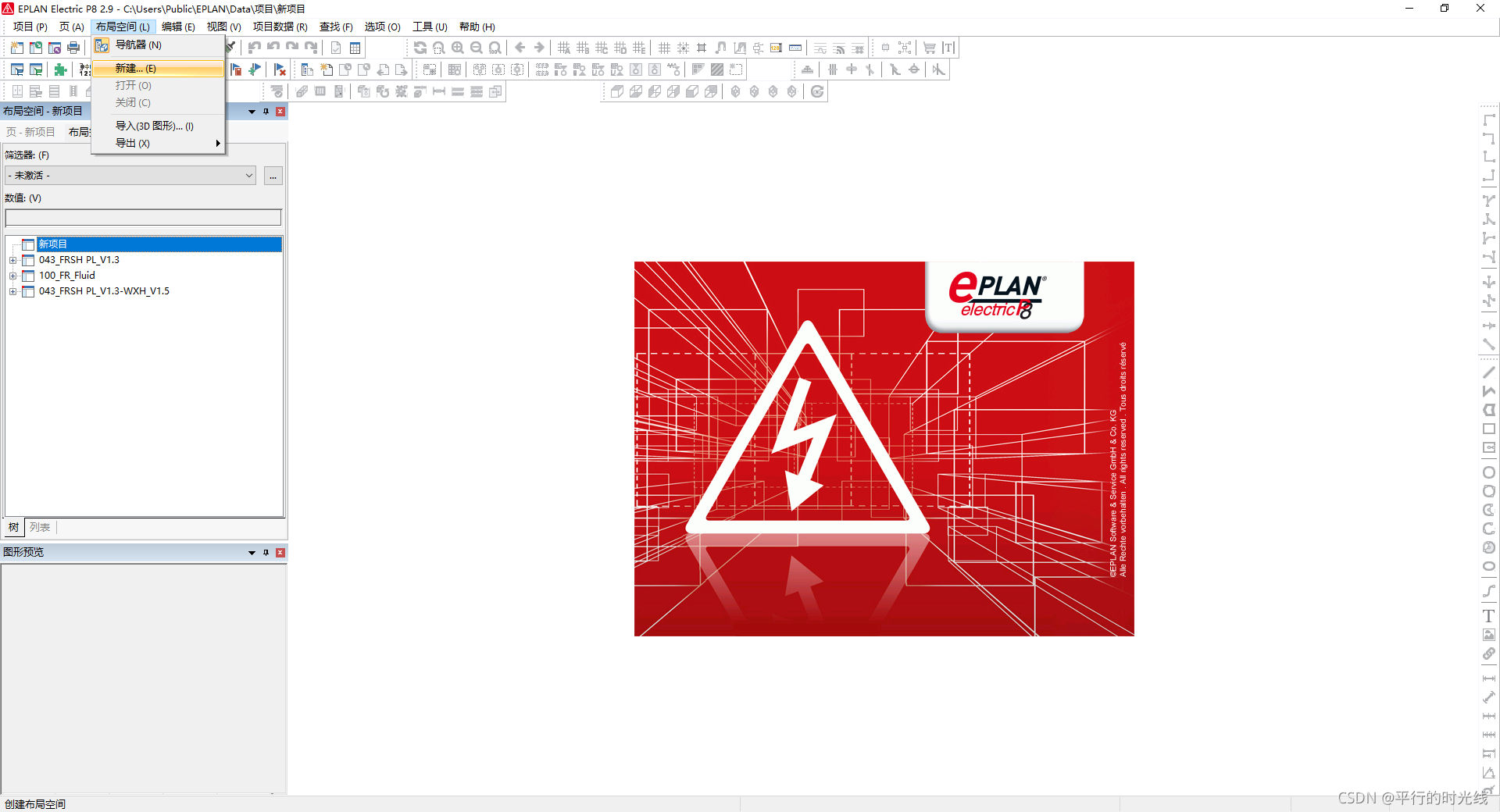

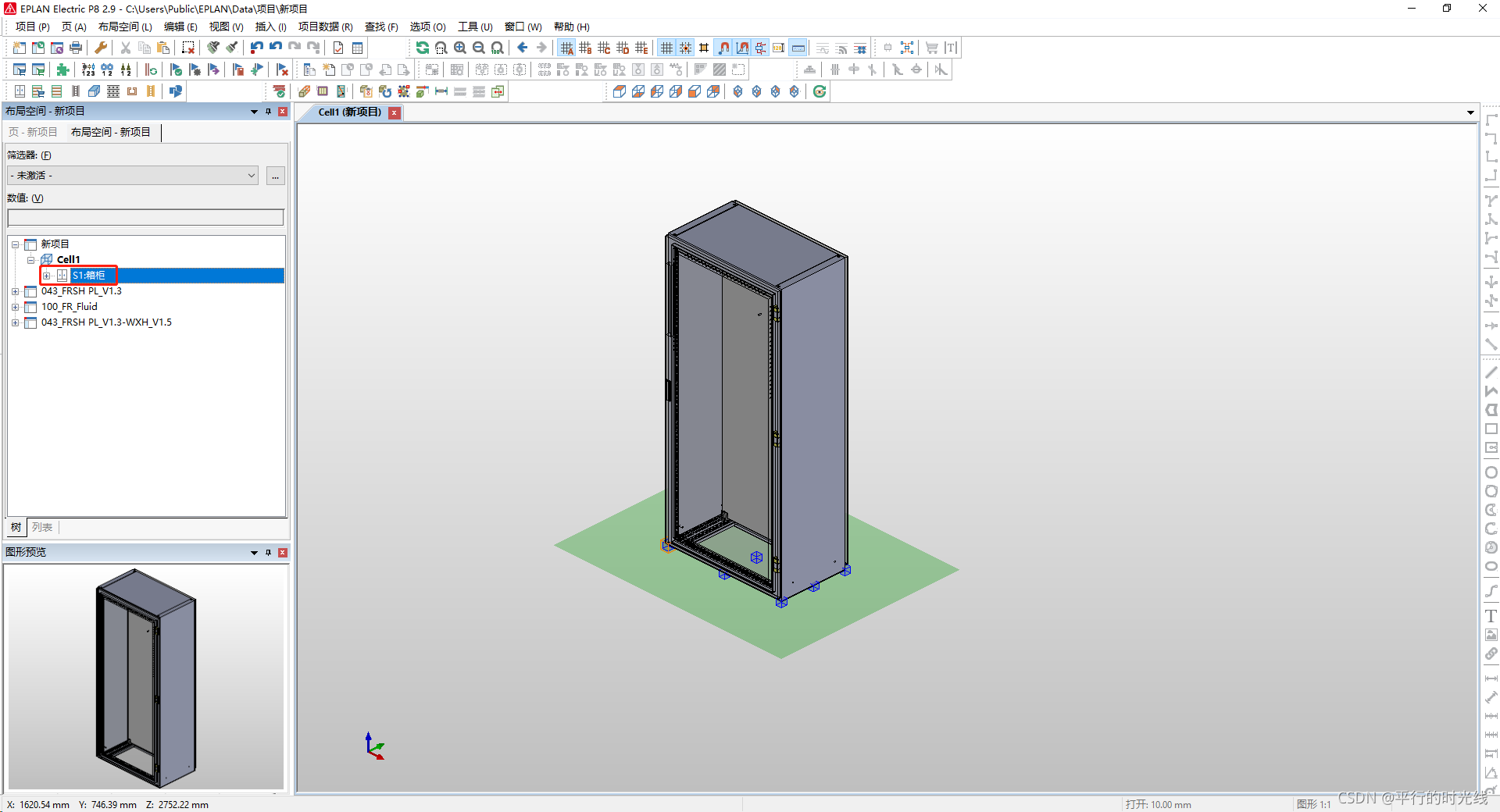

1、选择需要生成3D的项目,选择布局空间→新建,可对名称进行修改(Cell1),点击确定,即可生成空白的Cell1布局空间;

在这里插入图片描述
在这里插入图片描述

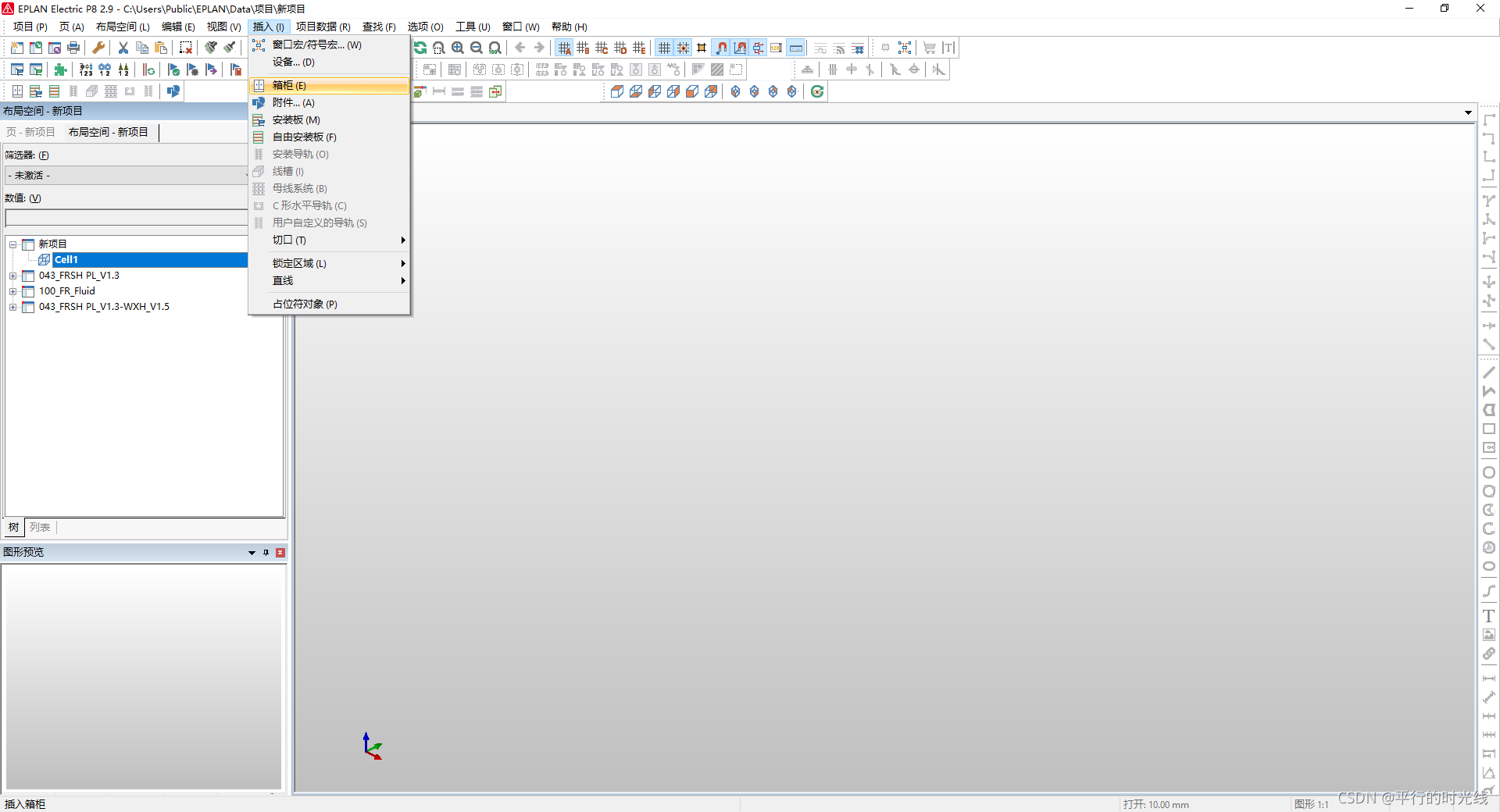

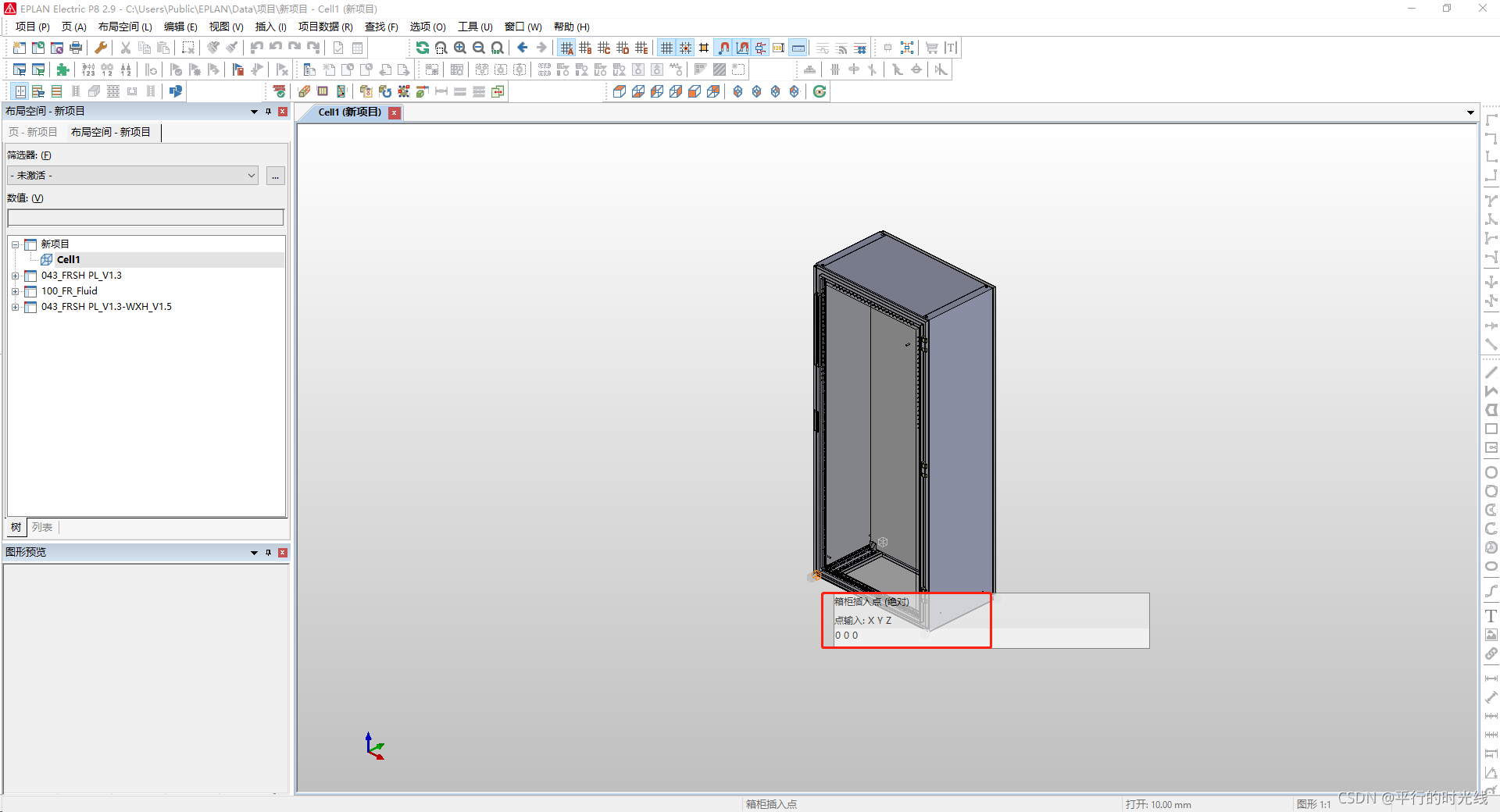

2、选择插入→箱柜,选择所需的箱柜,如HFM.ES801850002,点击确定,随后点击鼠标左键进行放置,也可键盘输入坐标后回车进行放置;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、自定义电柜

1、选择项目→新建;

在这里插入图片描述
在这里插入图片描述

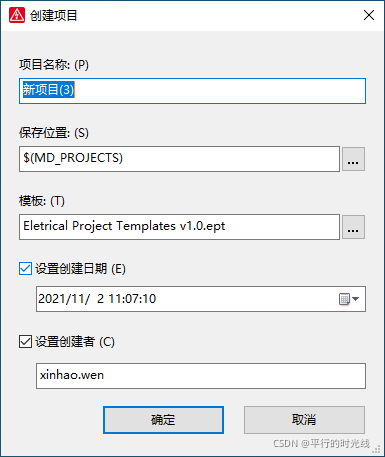

2、项目名称可以根据实际修改(如新箱柜),点击确定;

在这里插入图片描述

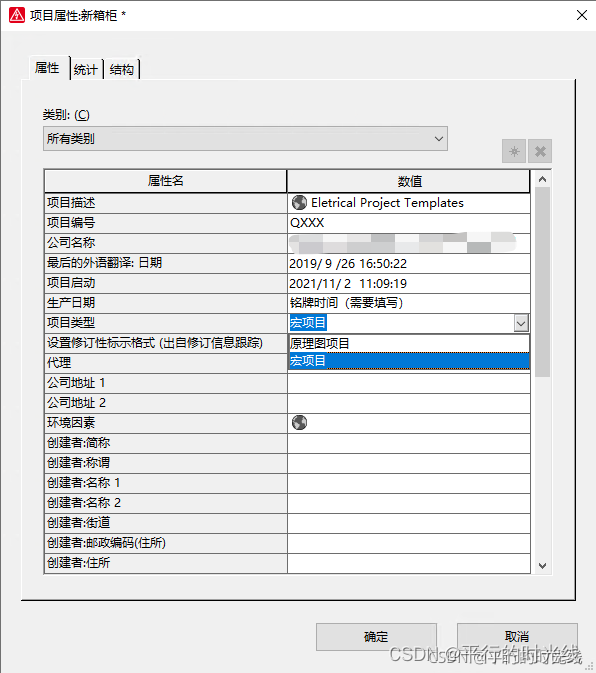

3、将属性中的项目类型修改为宏项目,点击确定;

在这里插入图片描述

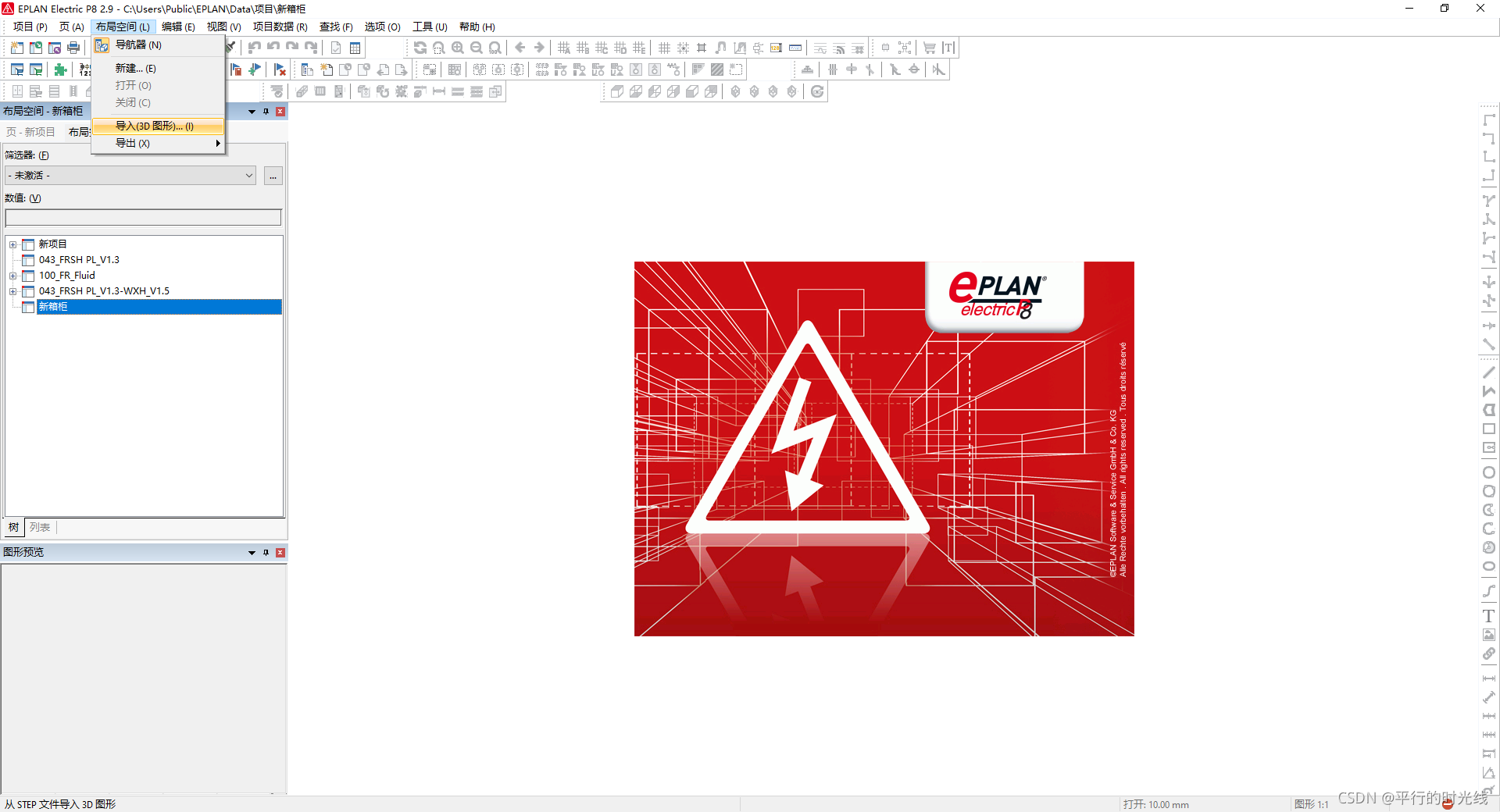

4、选择刚刚新建的新箱柜项目,选择布局空间→导入(3D图形);

在这里插入图片描述

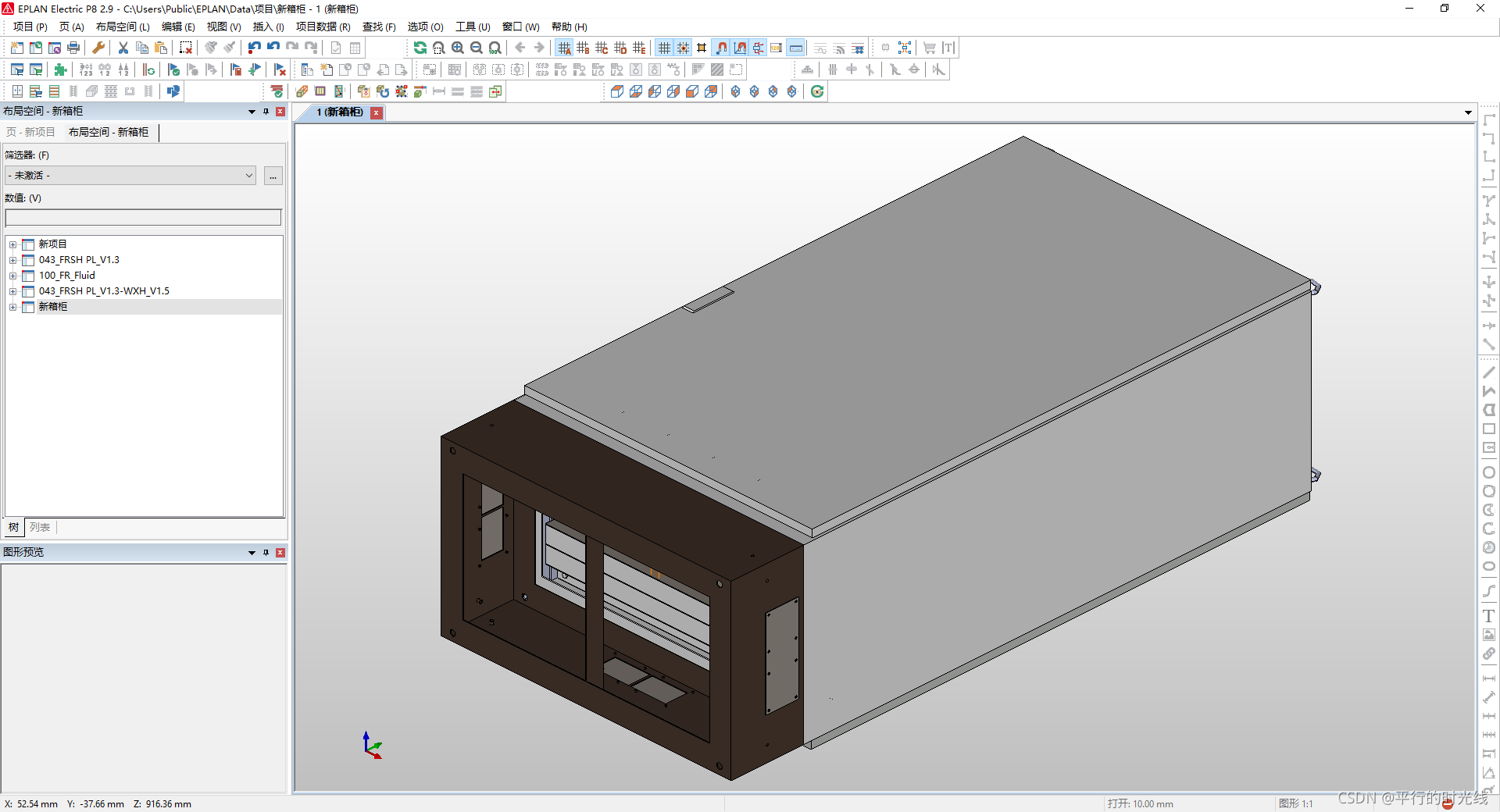

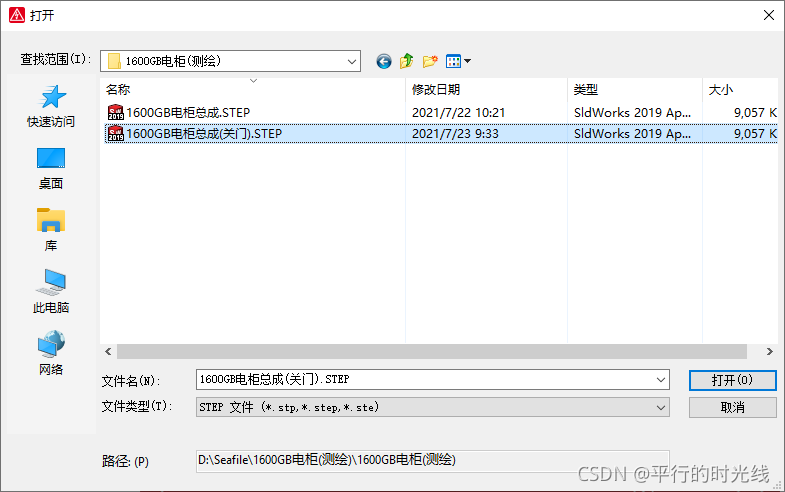

5、选择新箱柜的STEP或STP模型文件,如1600GB电柜总成(关门).STEP,点击打开;

在这里插入图片描述
在这里插入图片描述

6、选择编辑→设备逻辑→放置区域→定义,随后鼠标左键选择放置面;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

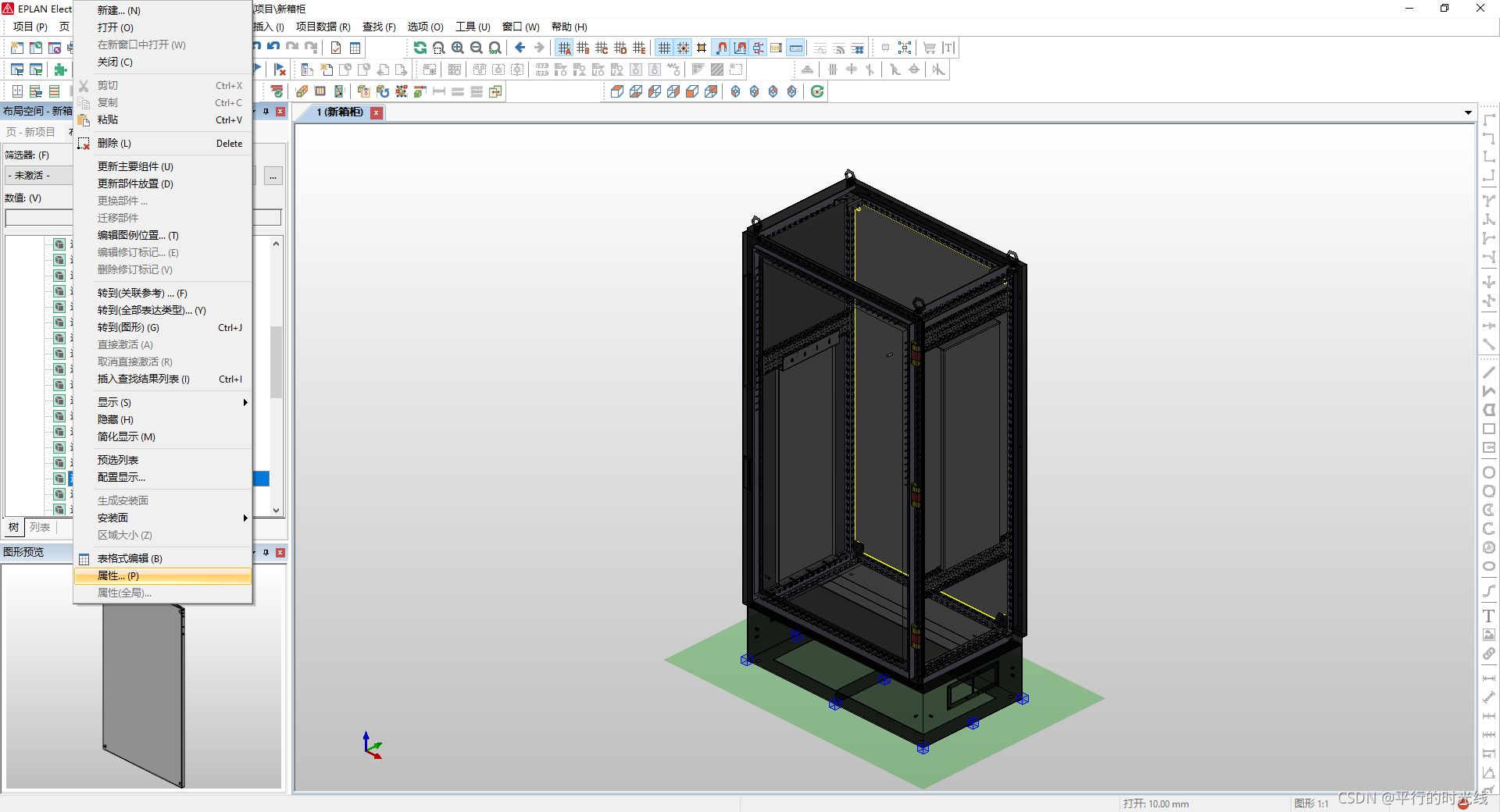

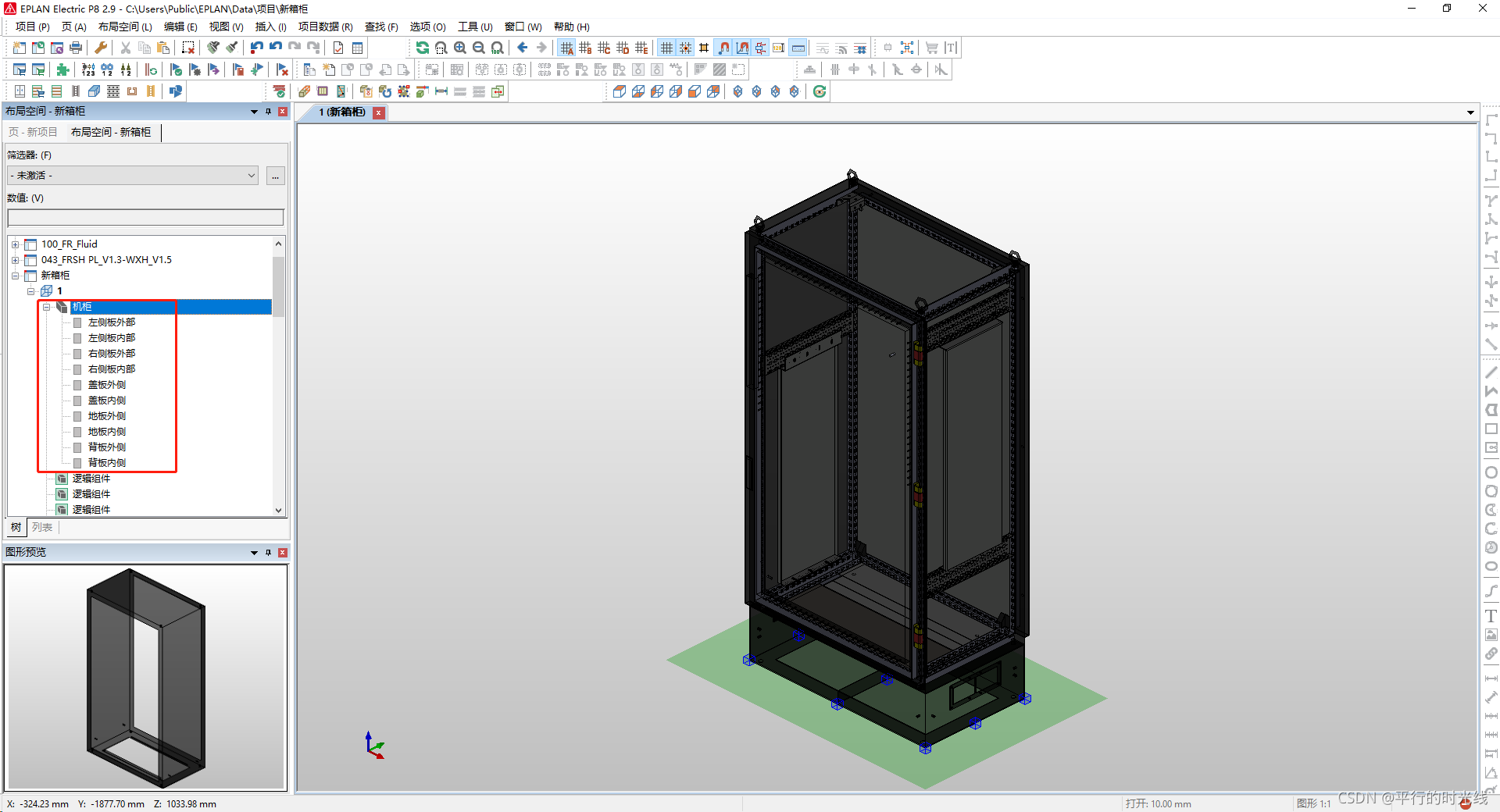

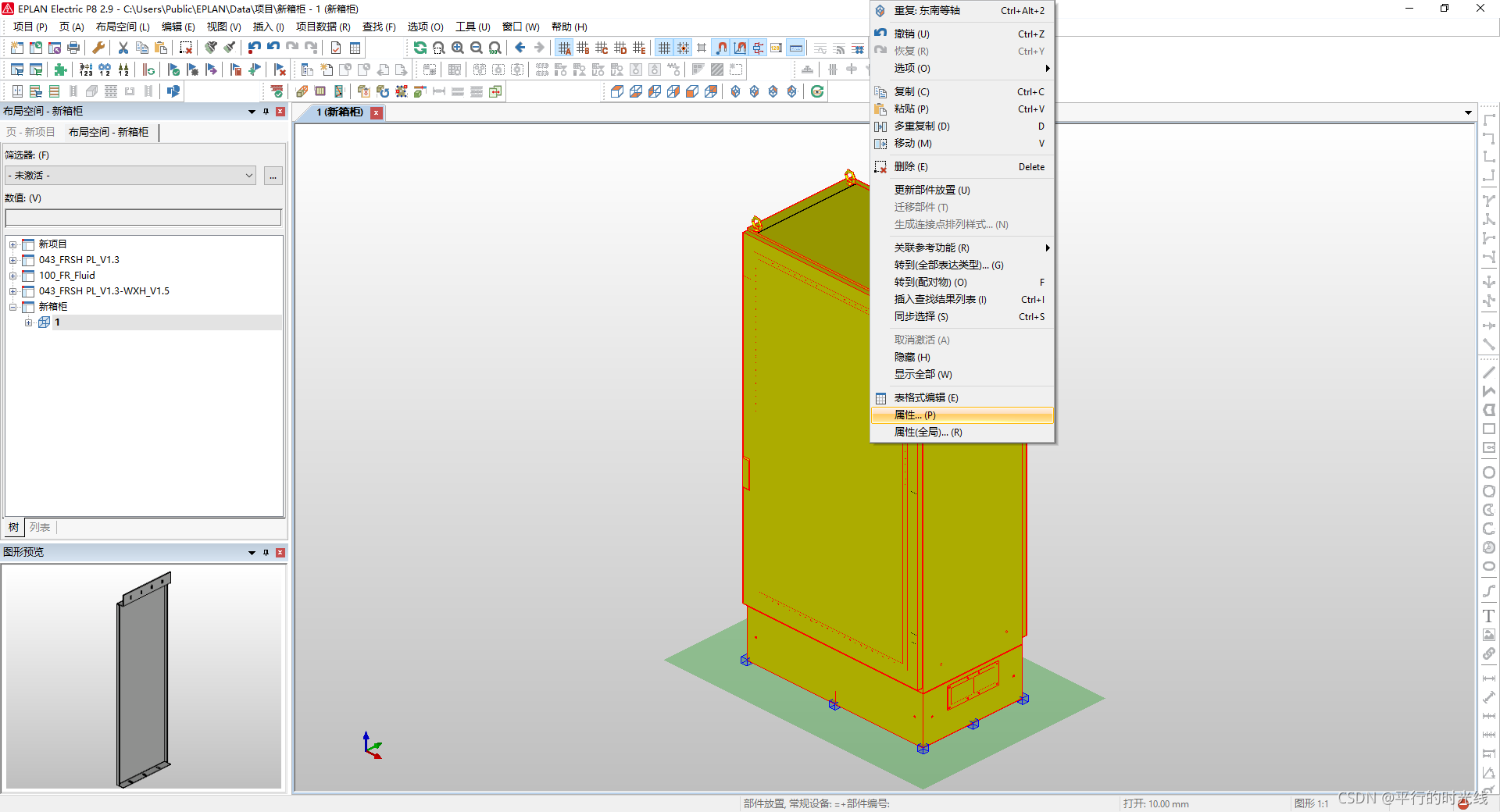

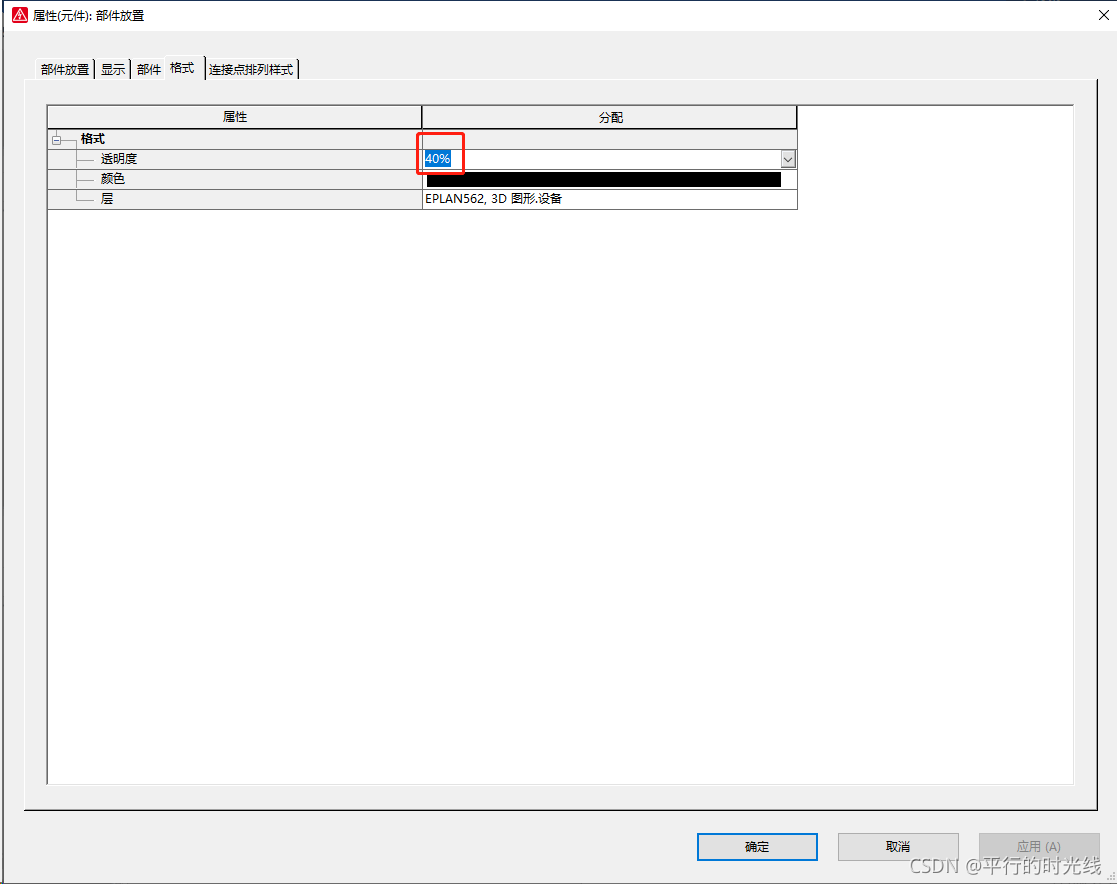

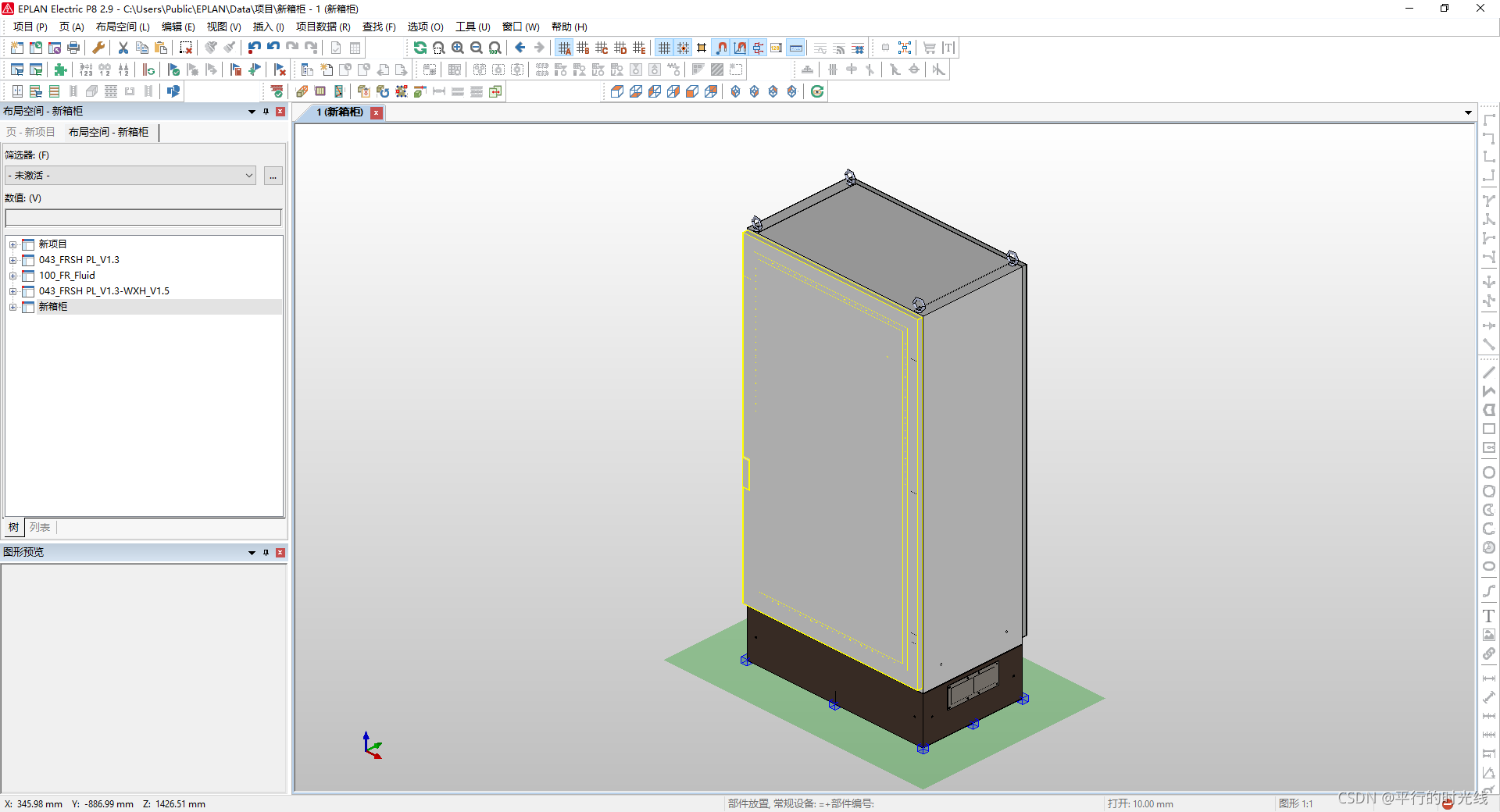

7、按住Shift,使用鼠标左键点击箱柜外壳所有部件,随后右键,选择属性,将透明的改为40%,颜色为黑色,点击确定;

在这里插入图片描述
在这里插入图片描述

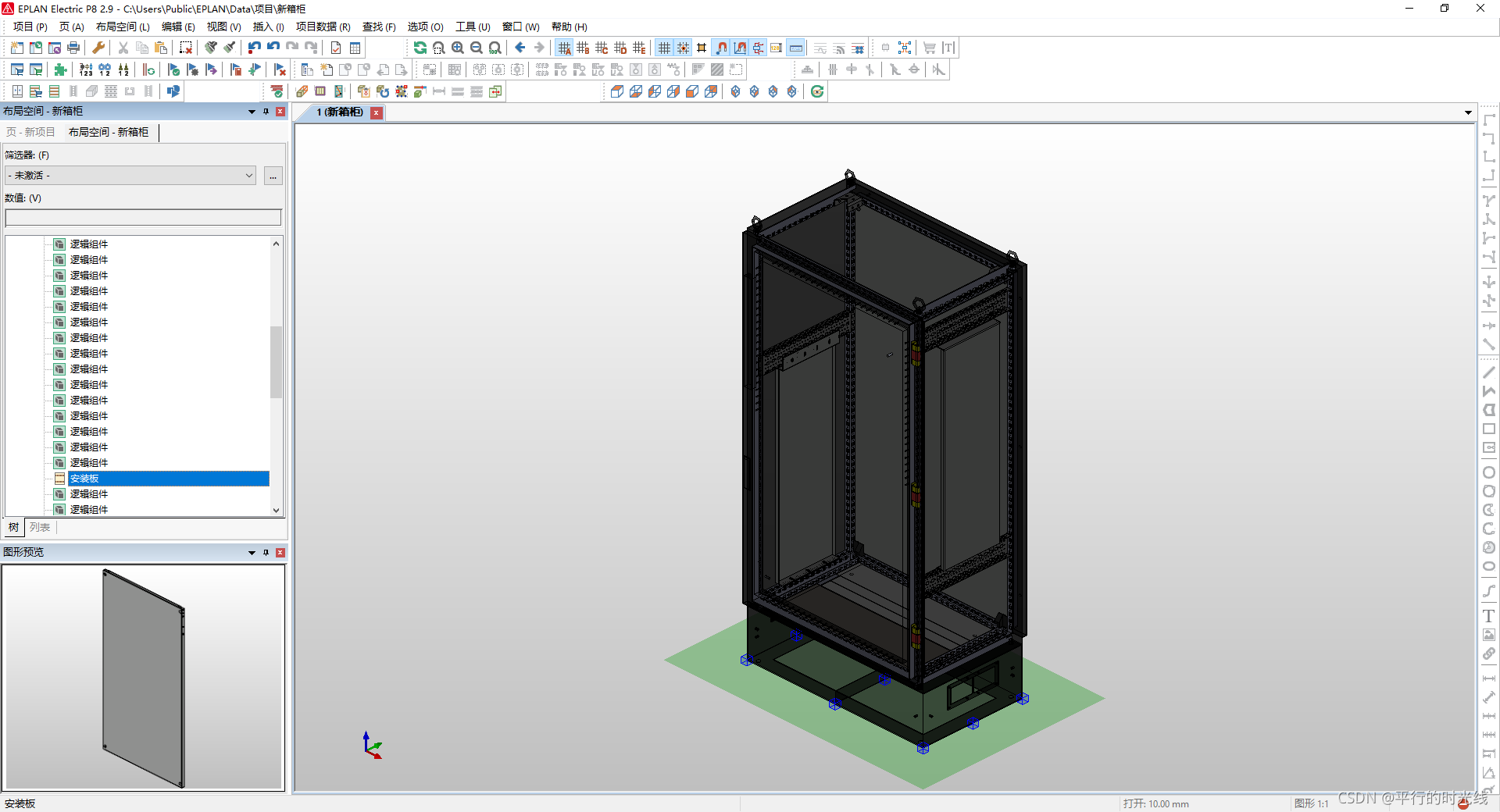

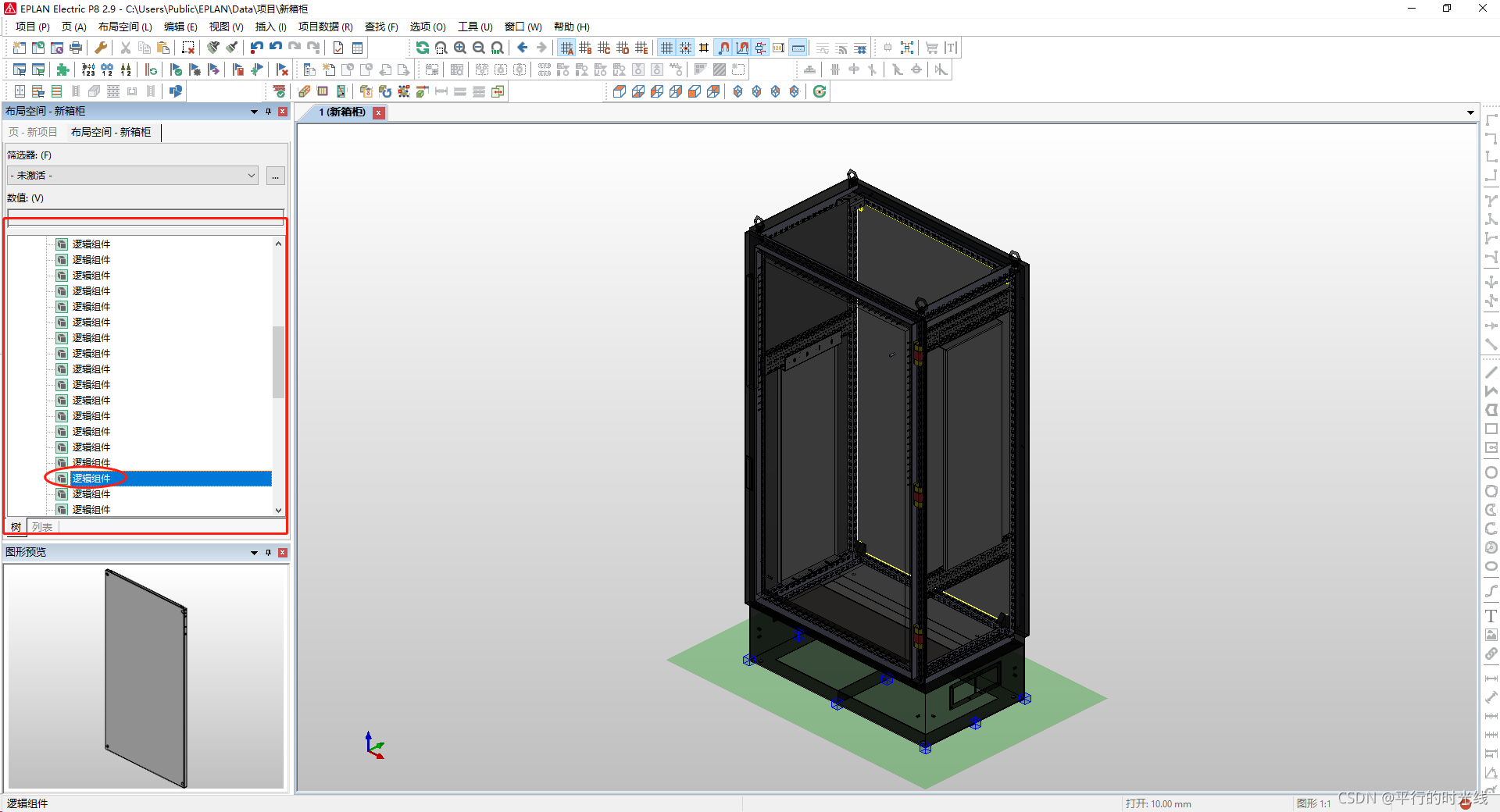

8、通过左侧菜单栏,选取需要成为安装板的逻辑组件,右键选择属性;

在这里插入图片描述
在这里插入图片描述

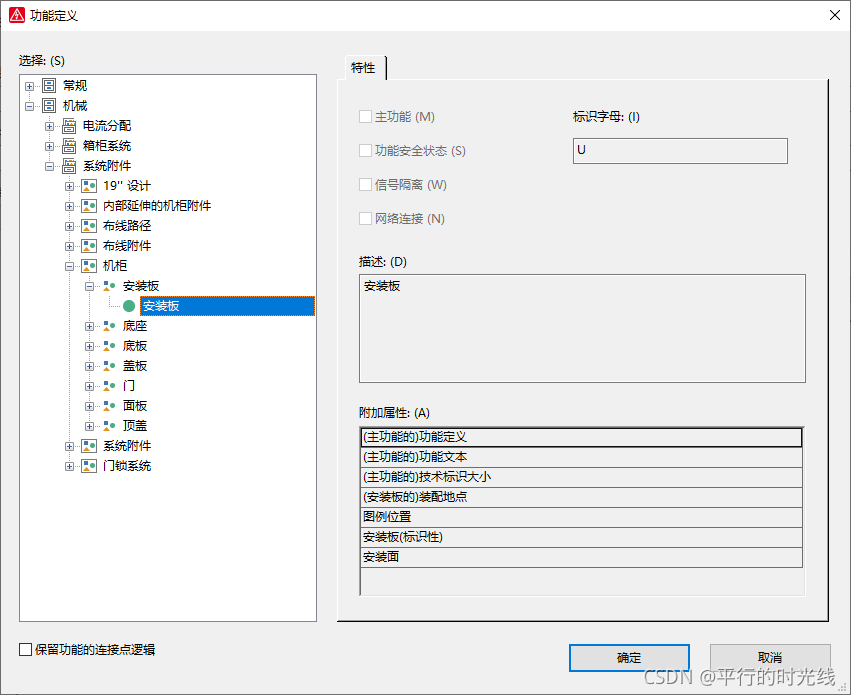

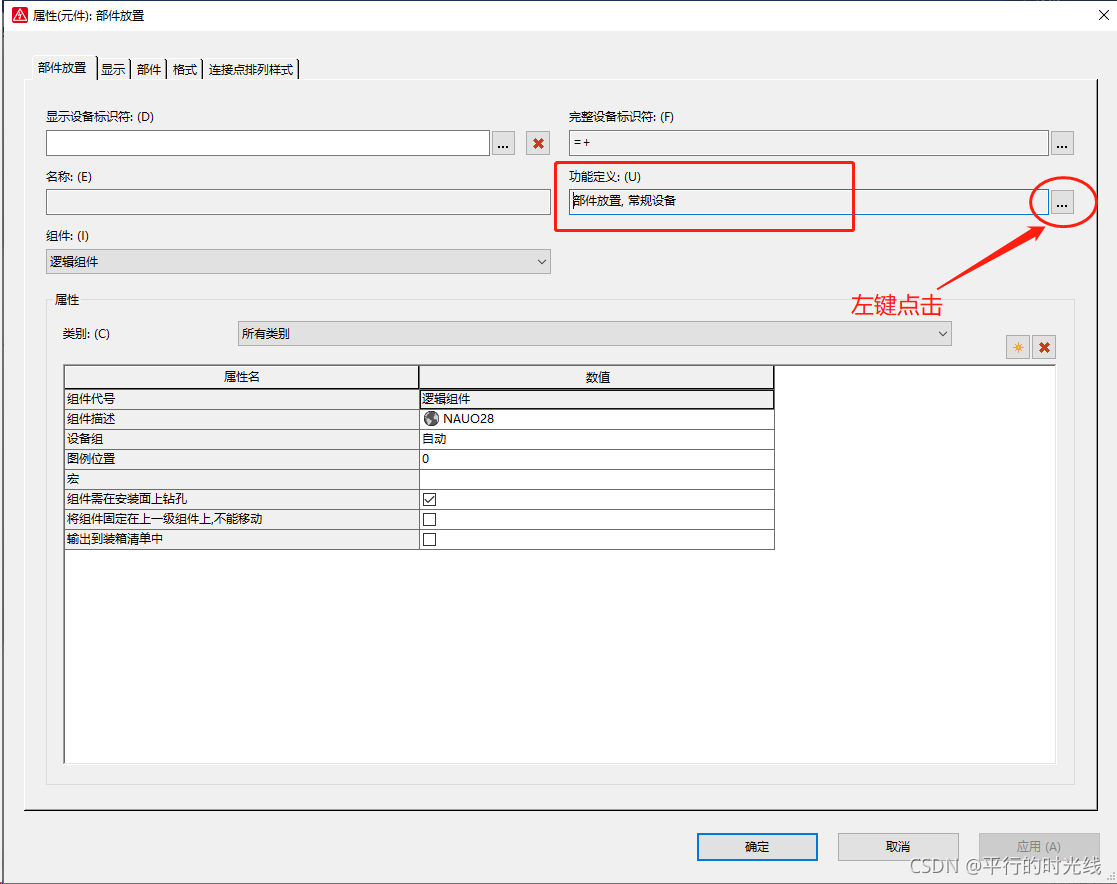

9、在功能定义一栏中,点击三个点的按钮,选择机械→系统附件→机柜→安装板→安装板,点击确定;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

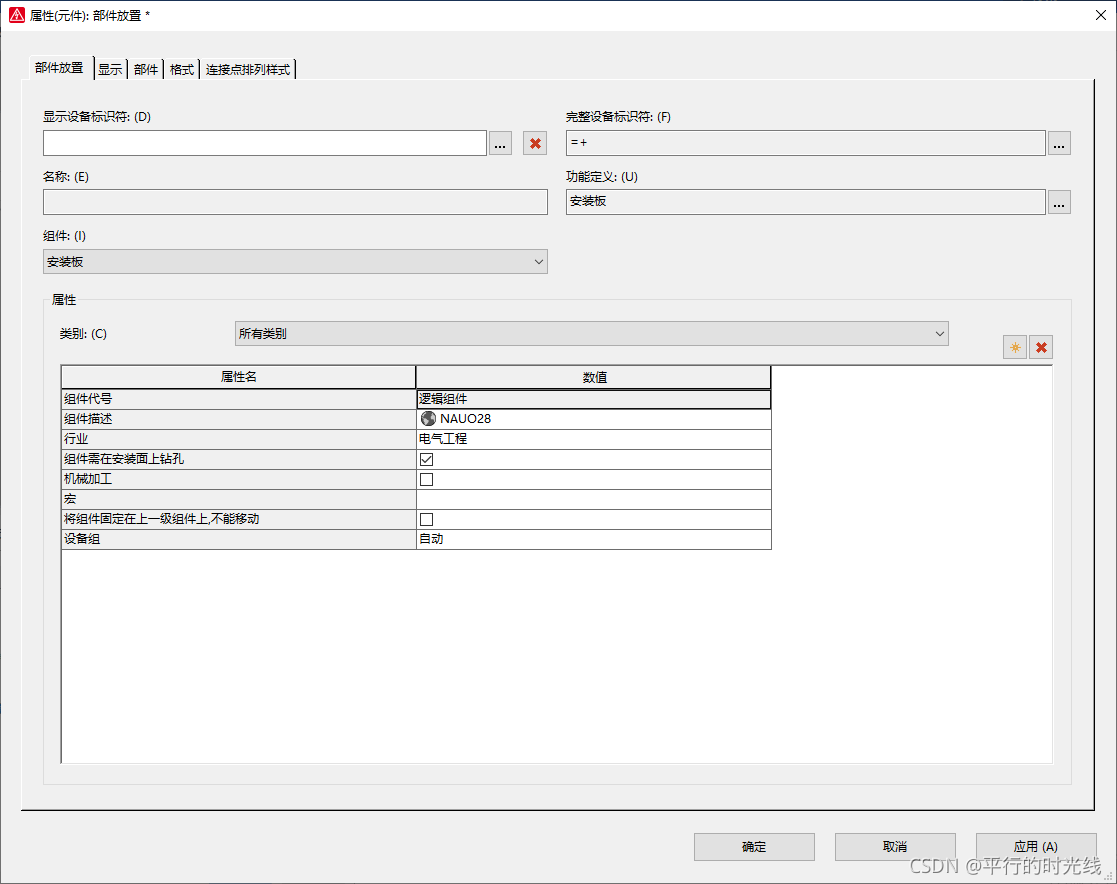

10、再点击确定后,即可将逻辑组件更改为安装板;

在这里插入图片描述

11、选择安装板,右键,选择生成安装面;

在这里插入图片描述
在这里插入图片描述

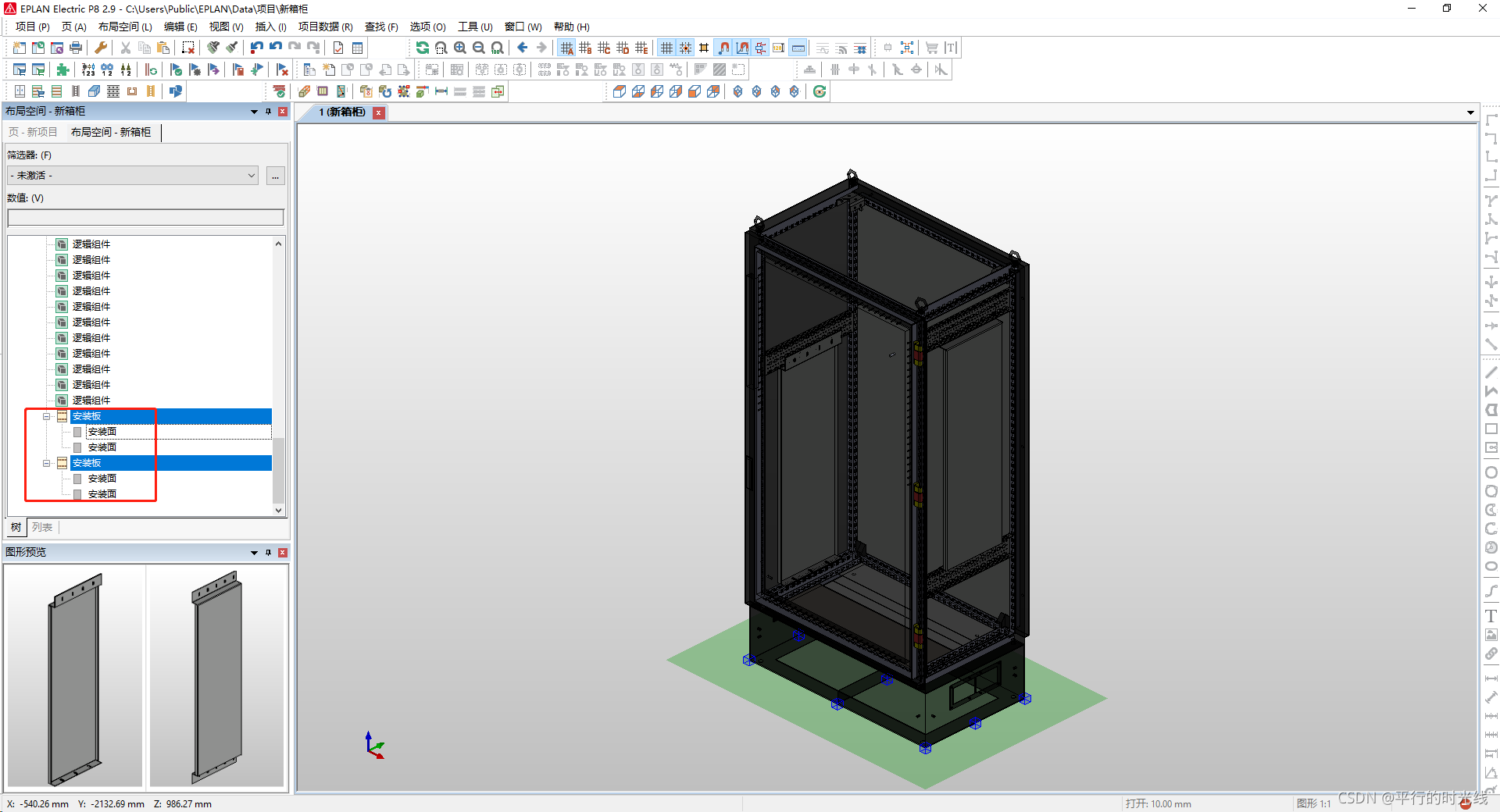

12、同理,设置好左右两块安装板;

在这里插入图片描述

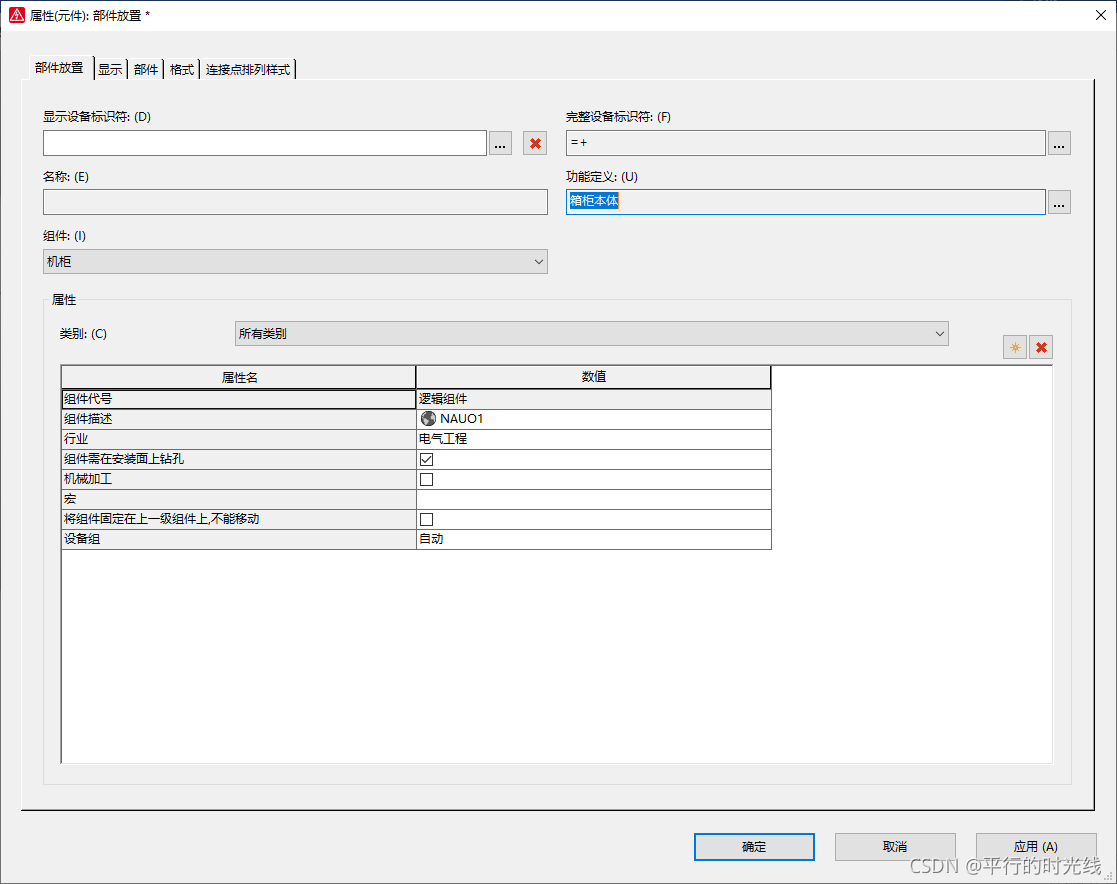

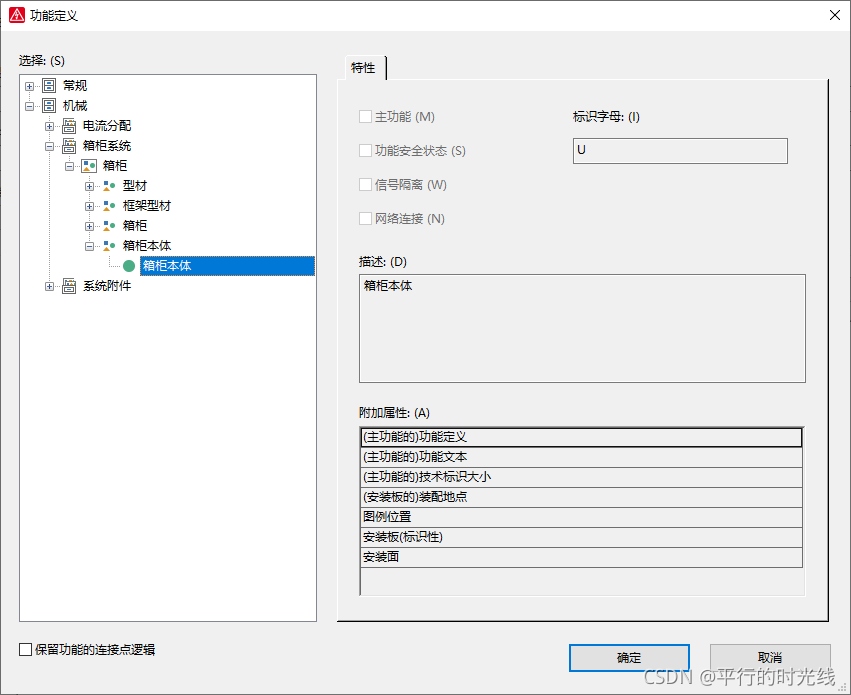

13、选择成为箱柜本体的逻辑组件,同理设置将功能定义设置为箱柜本体,并且生成安装面;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

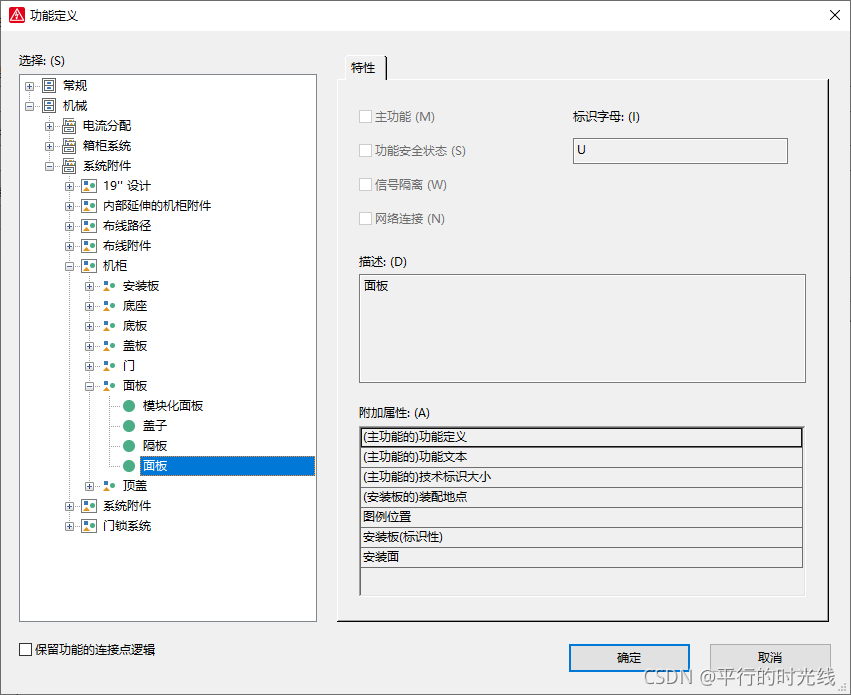

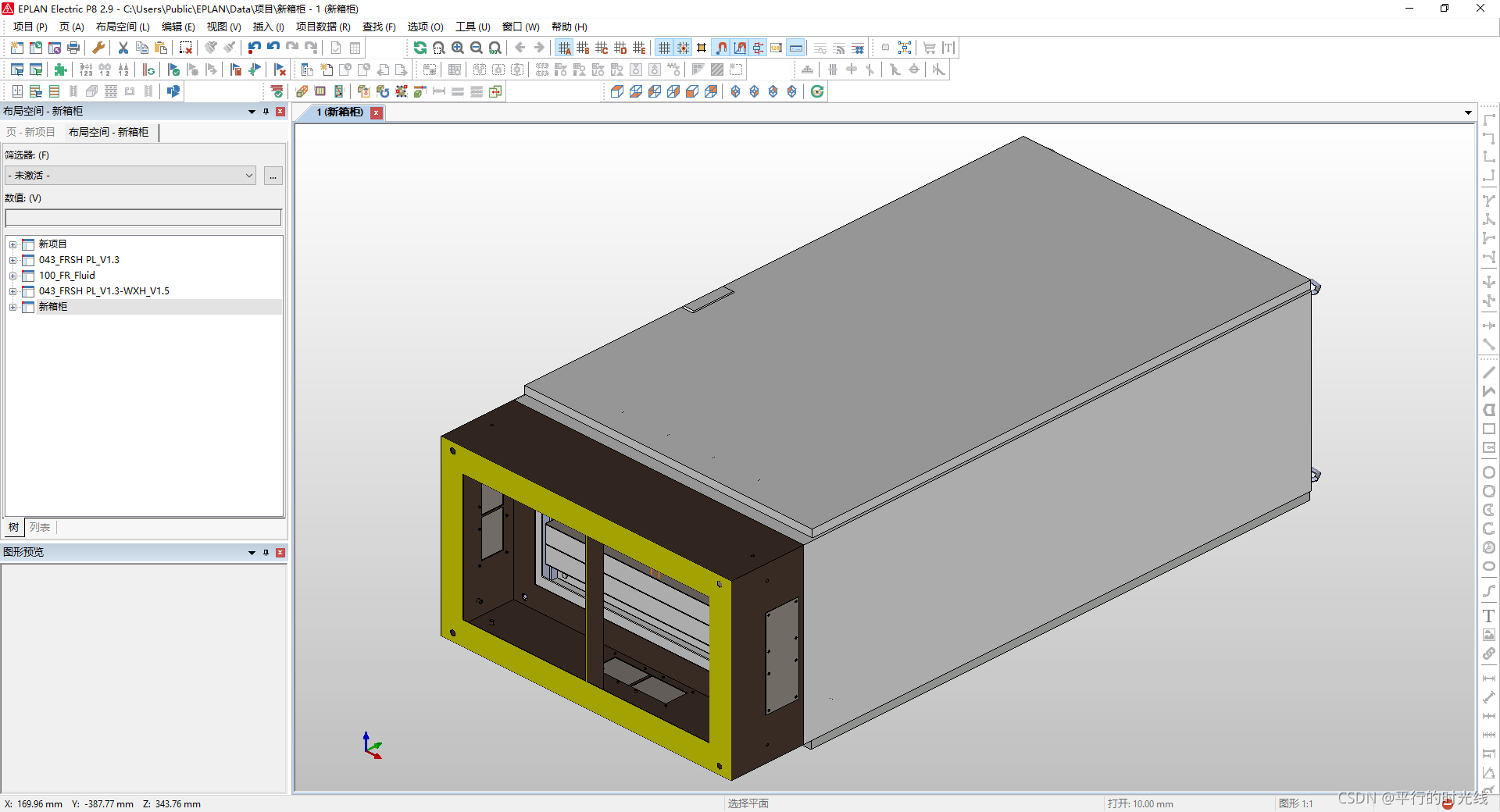

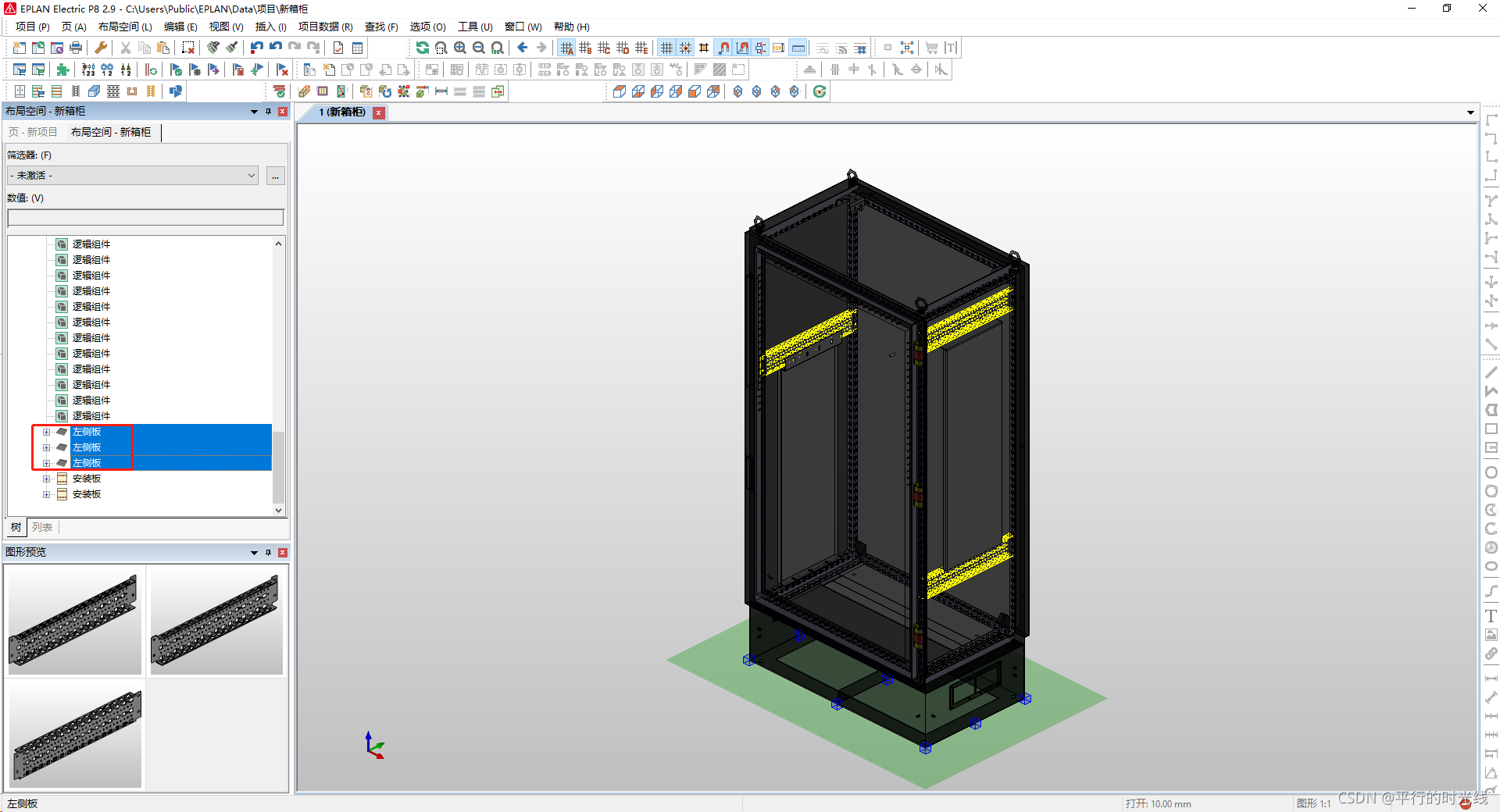

14、同理将三根横梁设置为面板,并生成安装面;

在这里插入图片描述
在这里插入图片描述

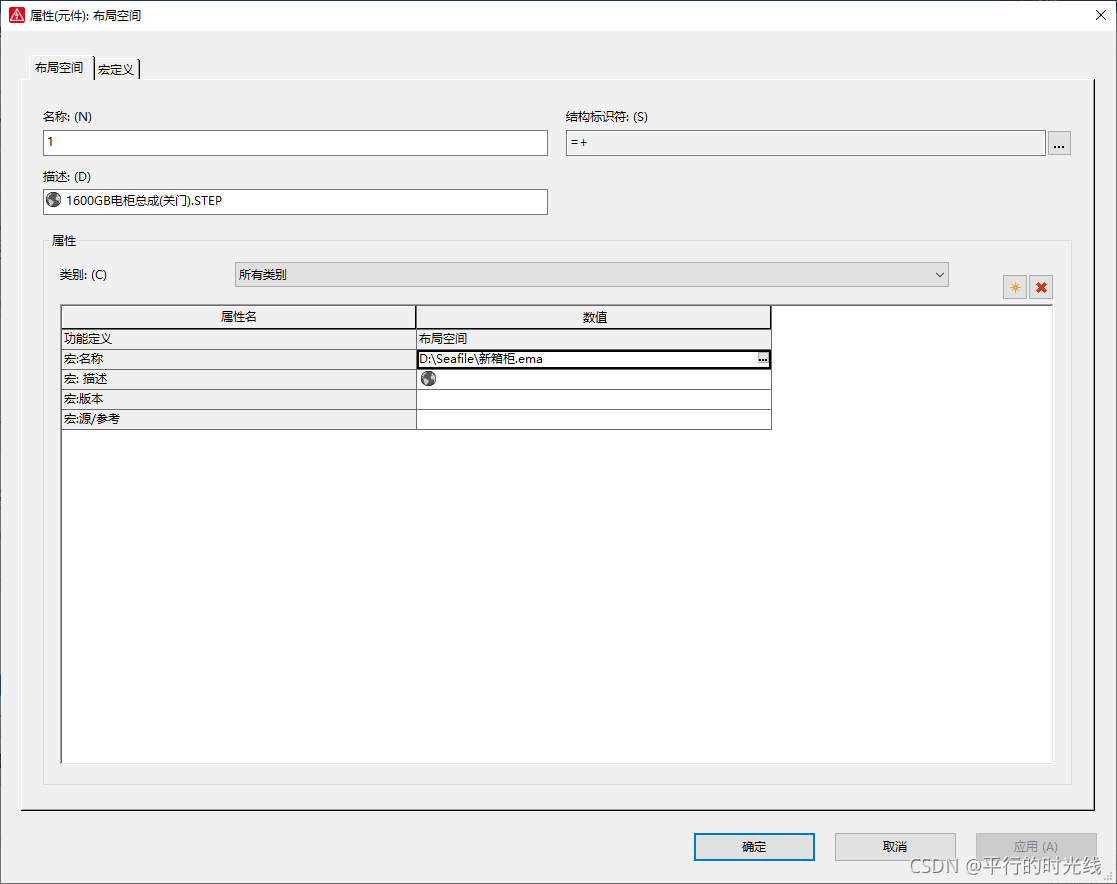

15、选择布局空间1,右键,选择属性,将宏:名称一栏输入宏保存位置的完全地址,如D:\Seafile\新箱柜.ema,点击确定;

在这里插入图片描述

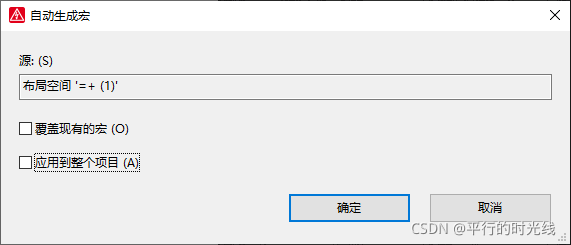

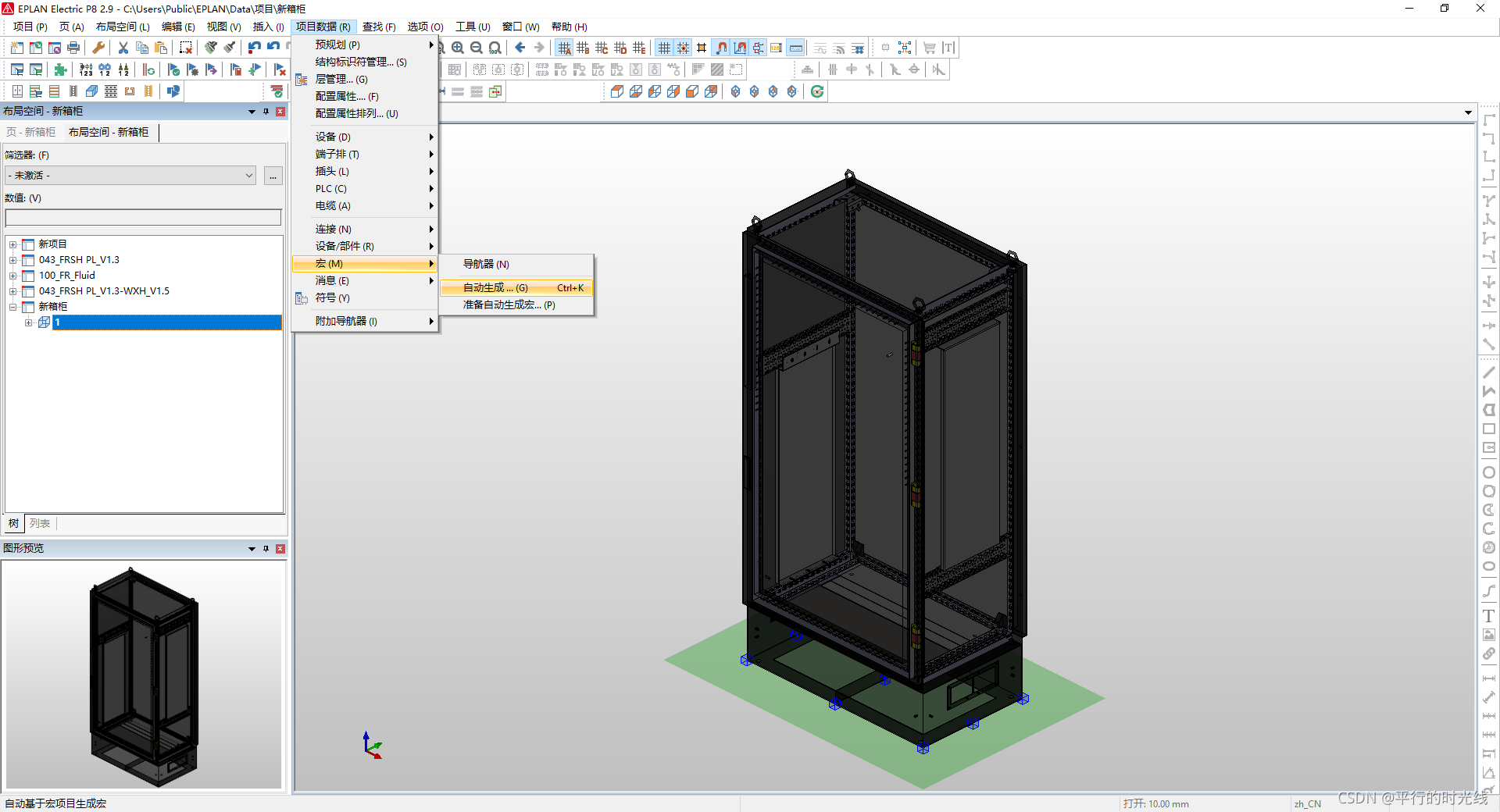

16、选择项目数据→宏→自动生成,点击确定,即可在D:\Seafile\生成宏文件新箱柜.ema;

在这里插入图片描述
在这里插入图片描述

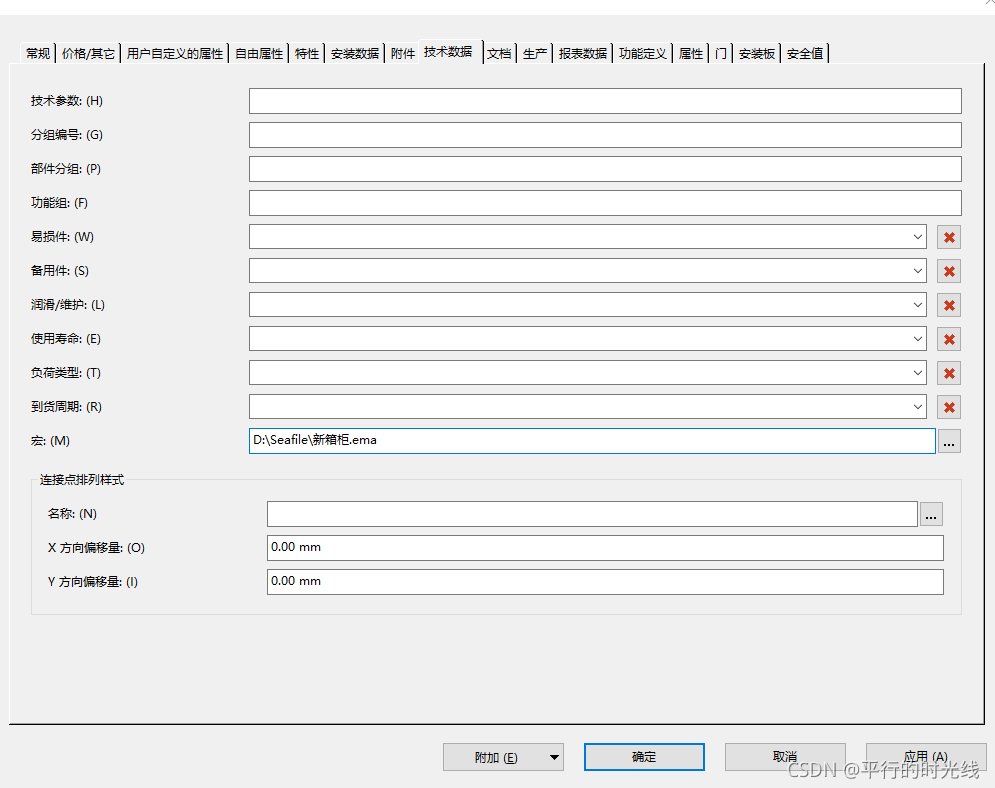

17、参照新部件的建立和修改,将该宏置于对应箱柜部件的技术数据下的宏中;

在这里插入图片描述

18、同第二部分方法,将箱柜插入进布局空间;

四、放置元器件

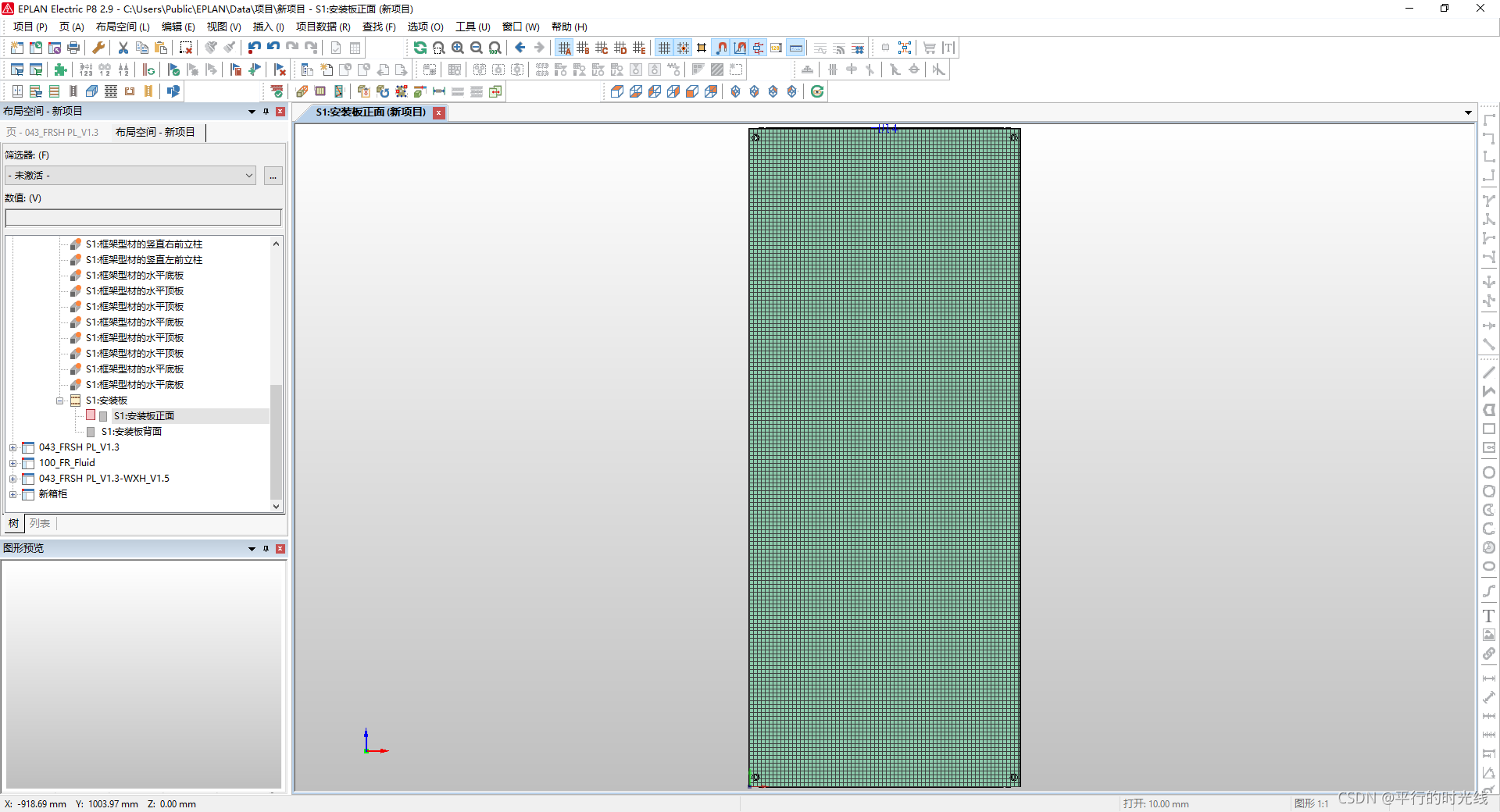

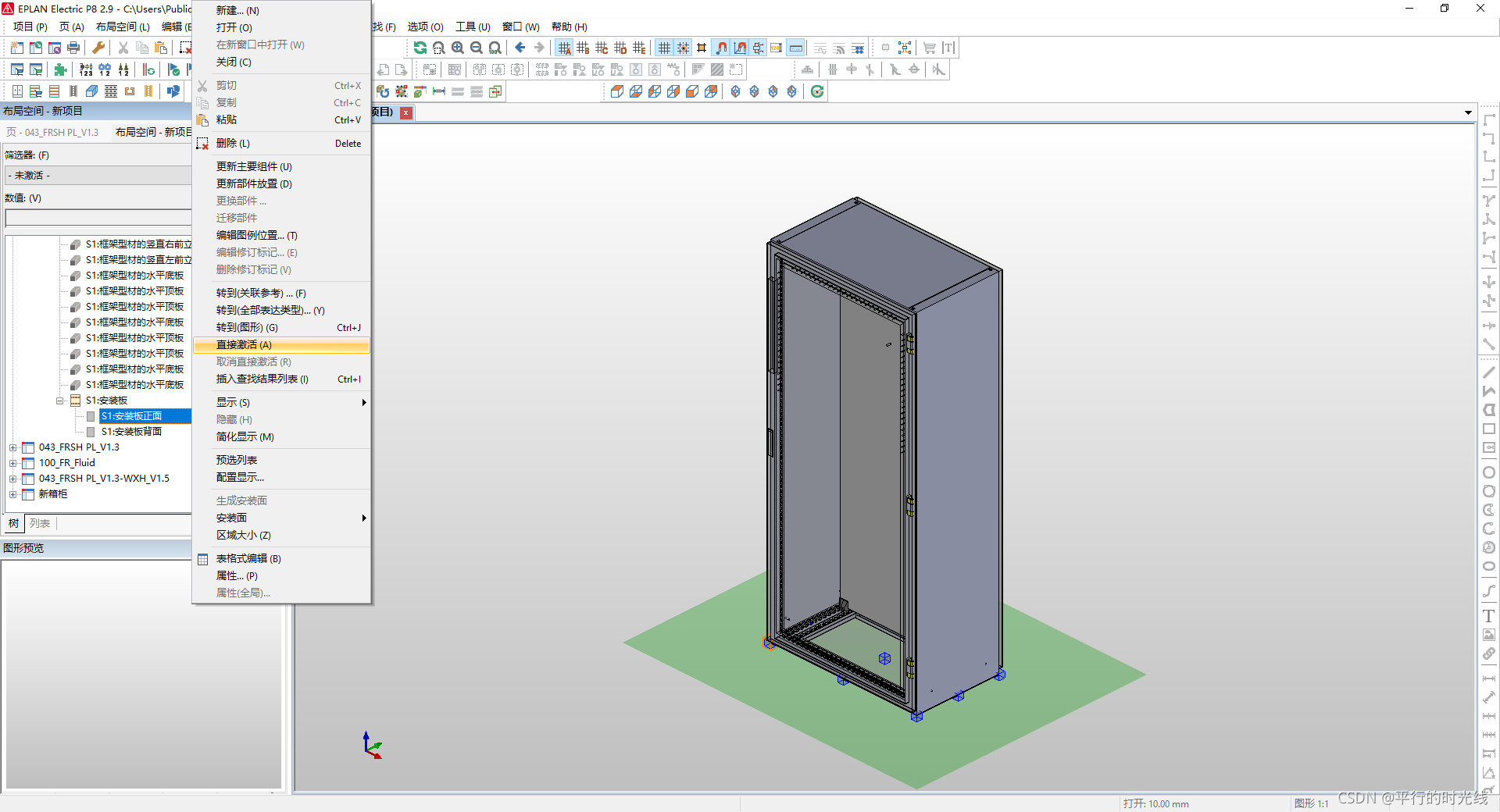

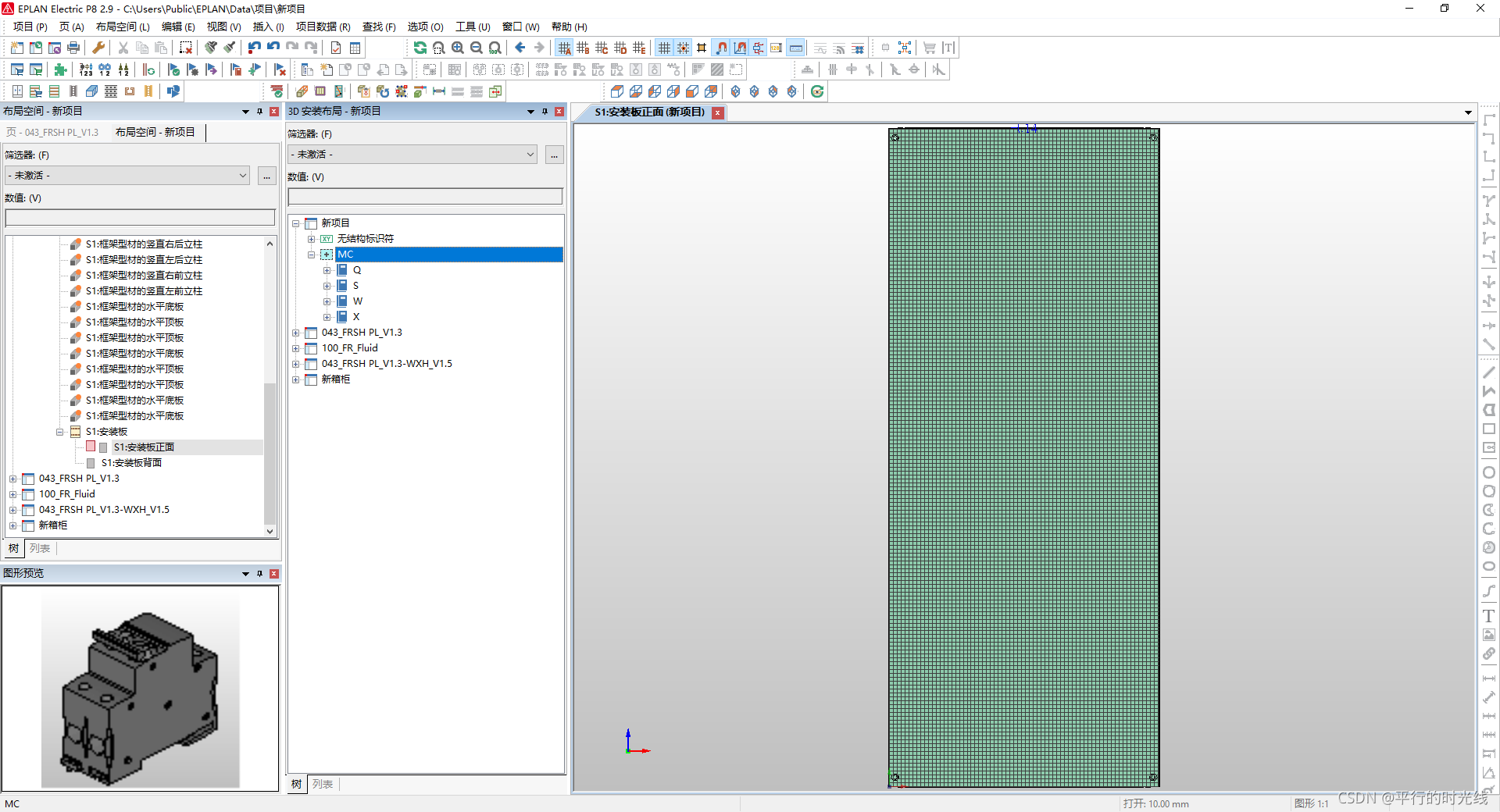

1、选择需要放置元器件的安装板,选择正背面,右键,选择直接激活;

在这里插入图片描述
在这里插入图片描述

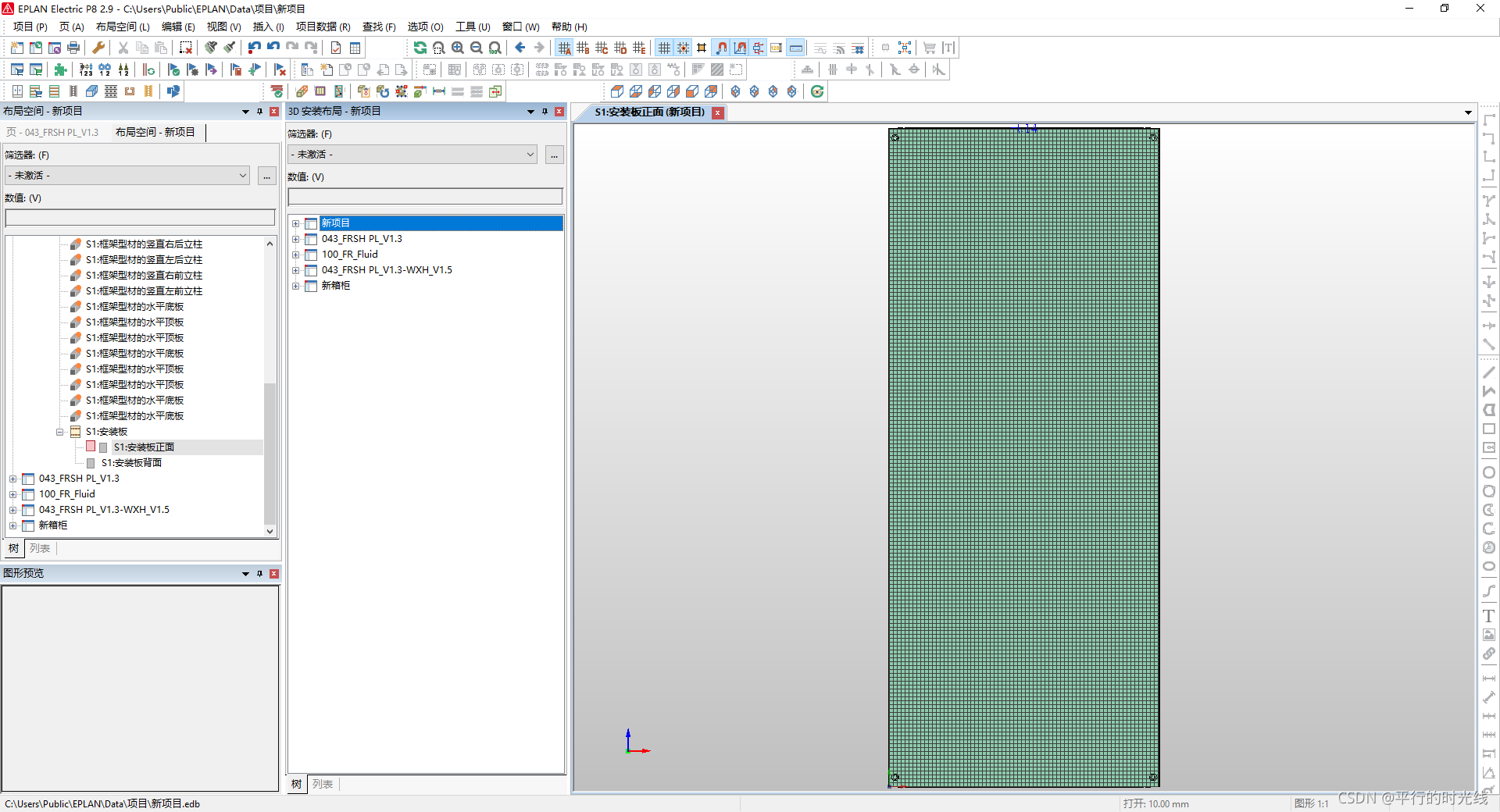

2、选择项目数据→设备/部件→3D安装布局导航器;

在这里插入图片描述
在这里插入图片描述

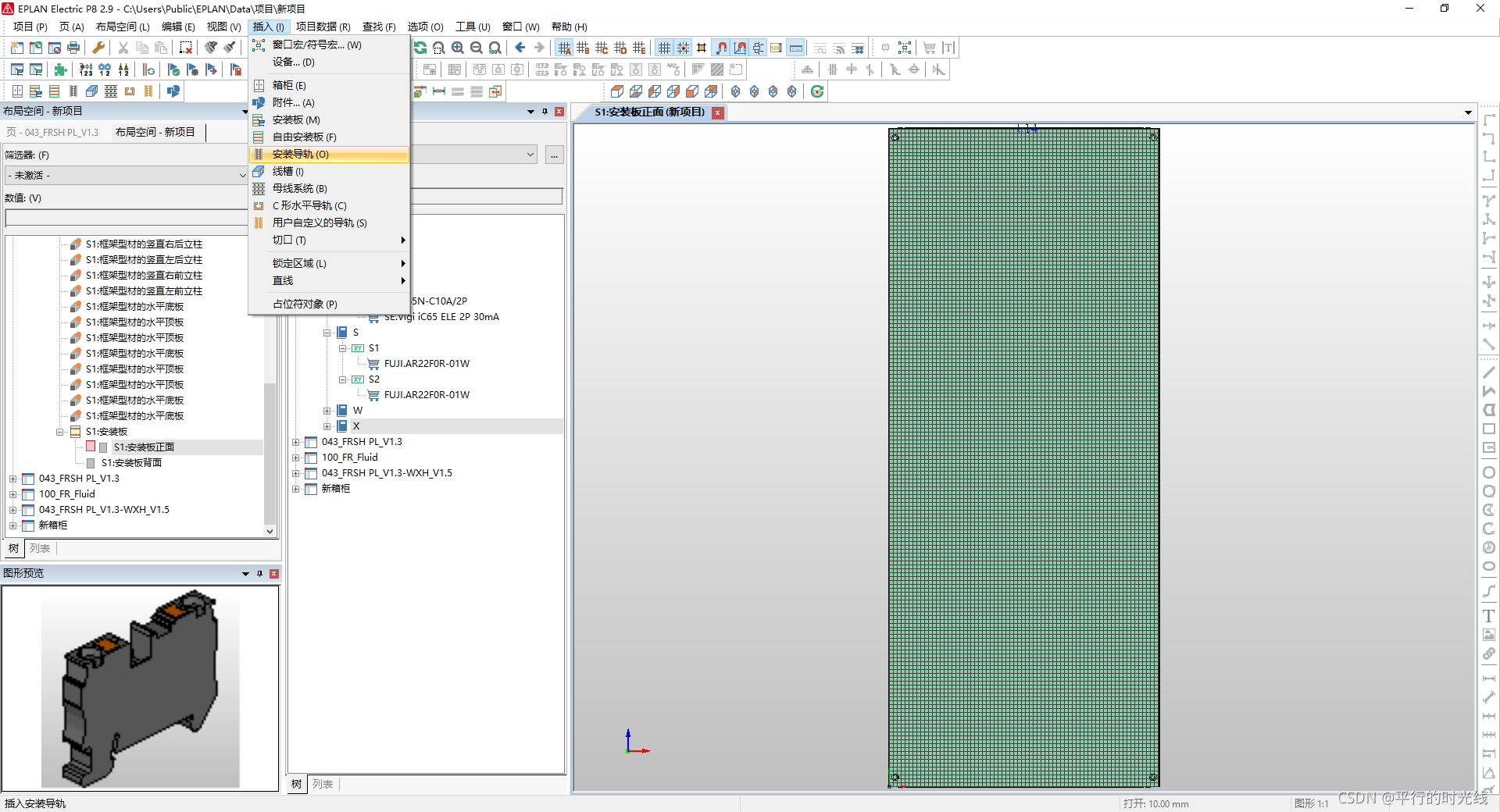

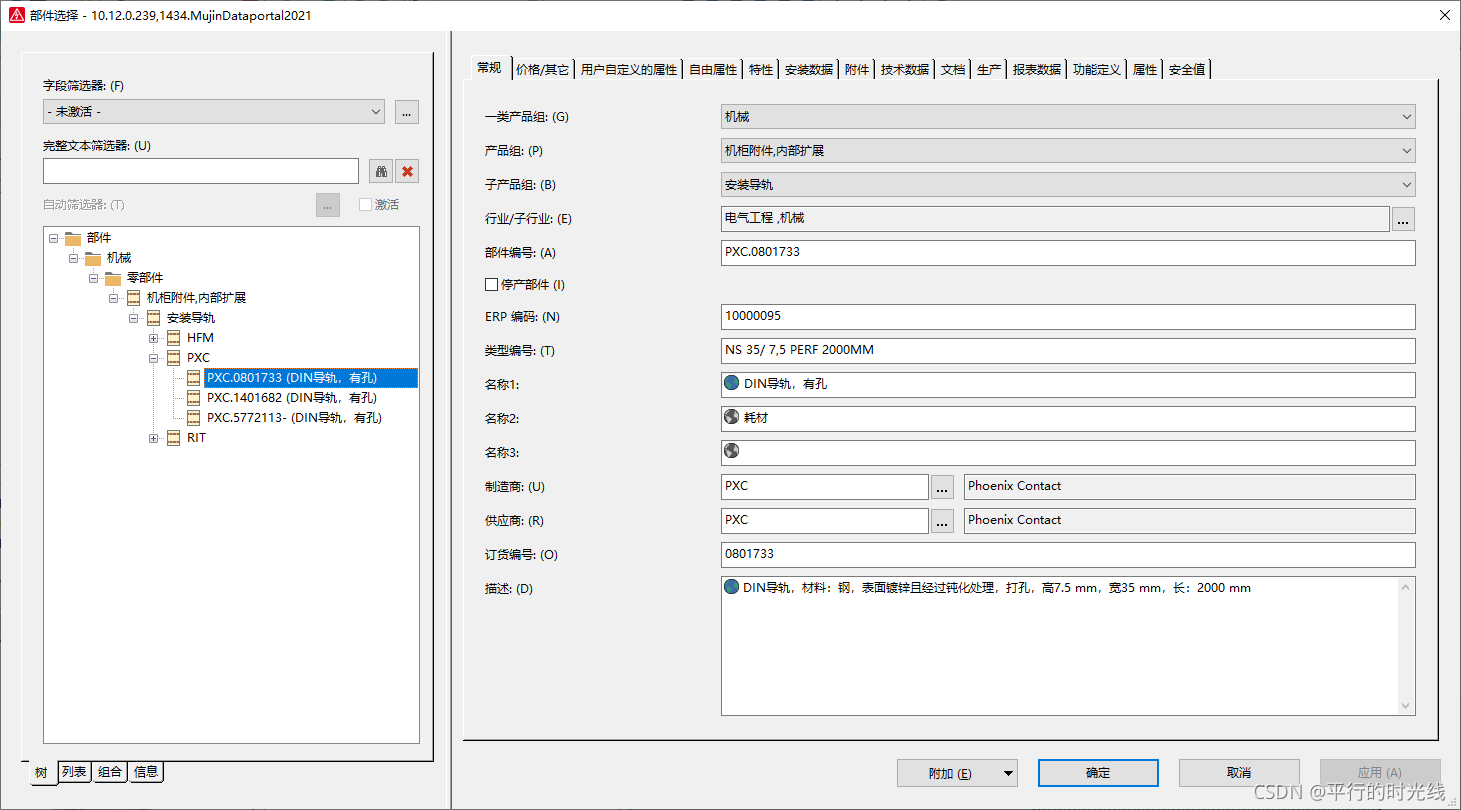

3、选择插入→安装导轨,选择PXC.0801733,点击确定;

在这里插入图片描述
在这里插入图片描述

4、左键选择导轨起始点(按A可切换基准点),移动鼠标,再次单击左键即可放置结束点;

在这里插入图片描述

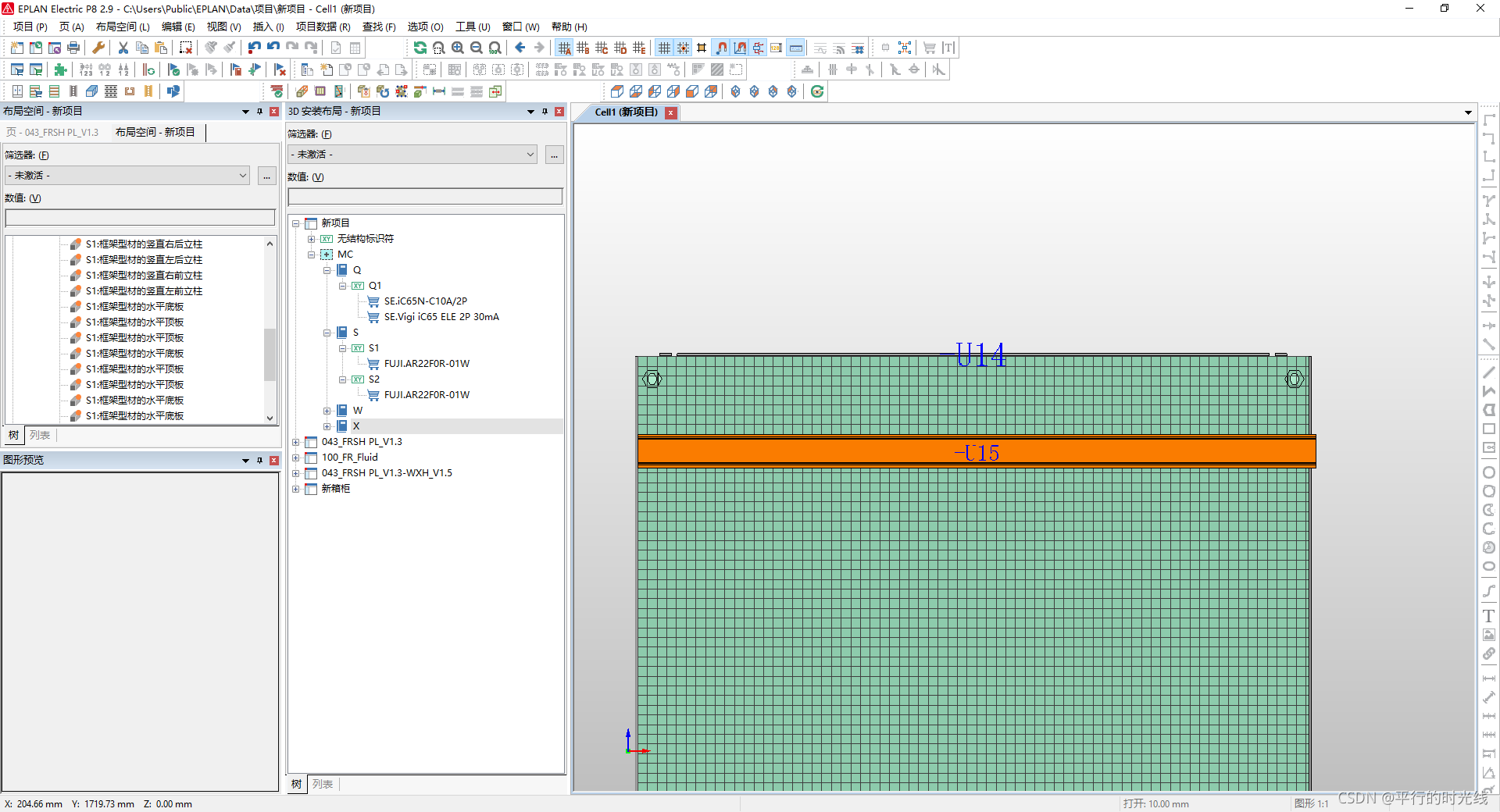

5、同理,放置线槽;

在这里插入图片描述

6、在3D安装布局导航器中选择需要放置的元器件,右键选择放置;

在这里插入图片描述

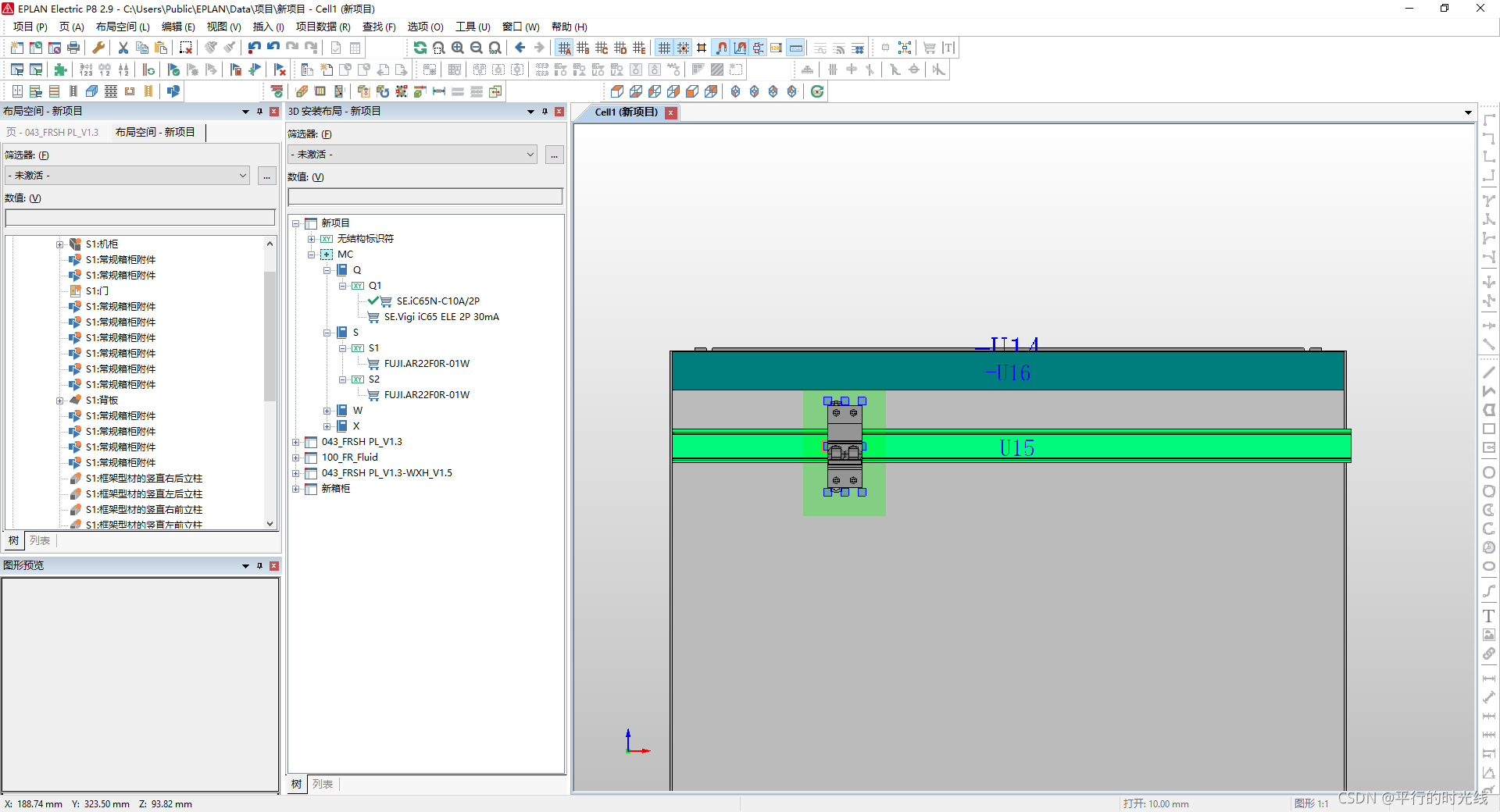

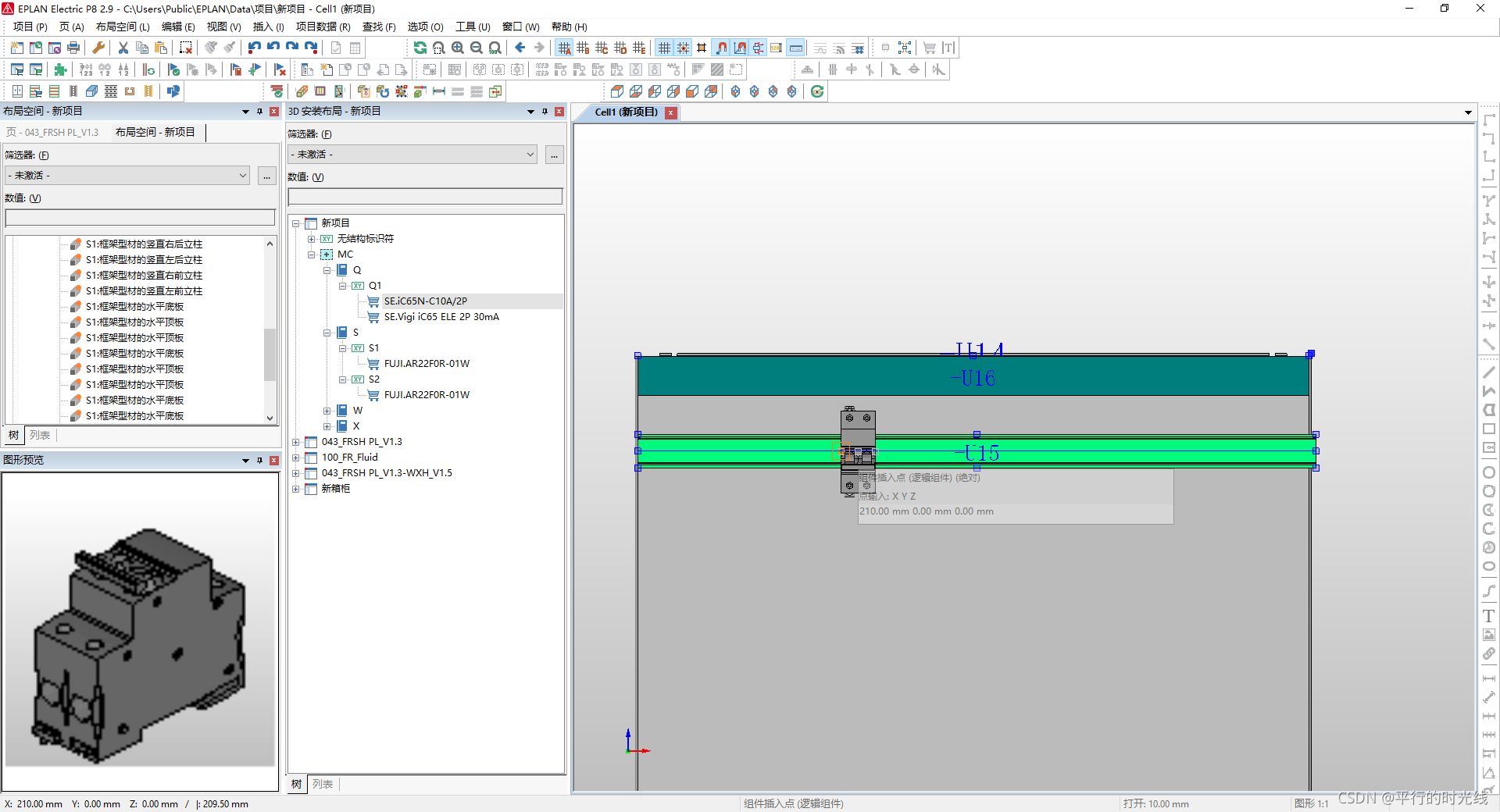

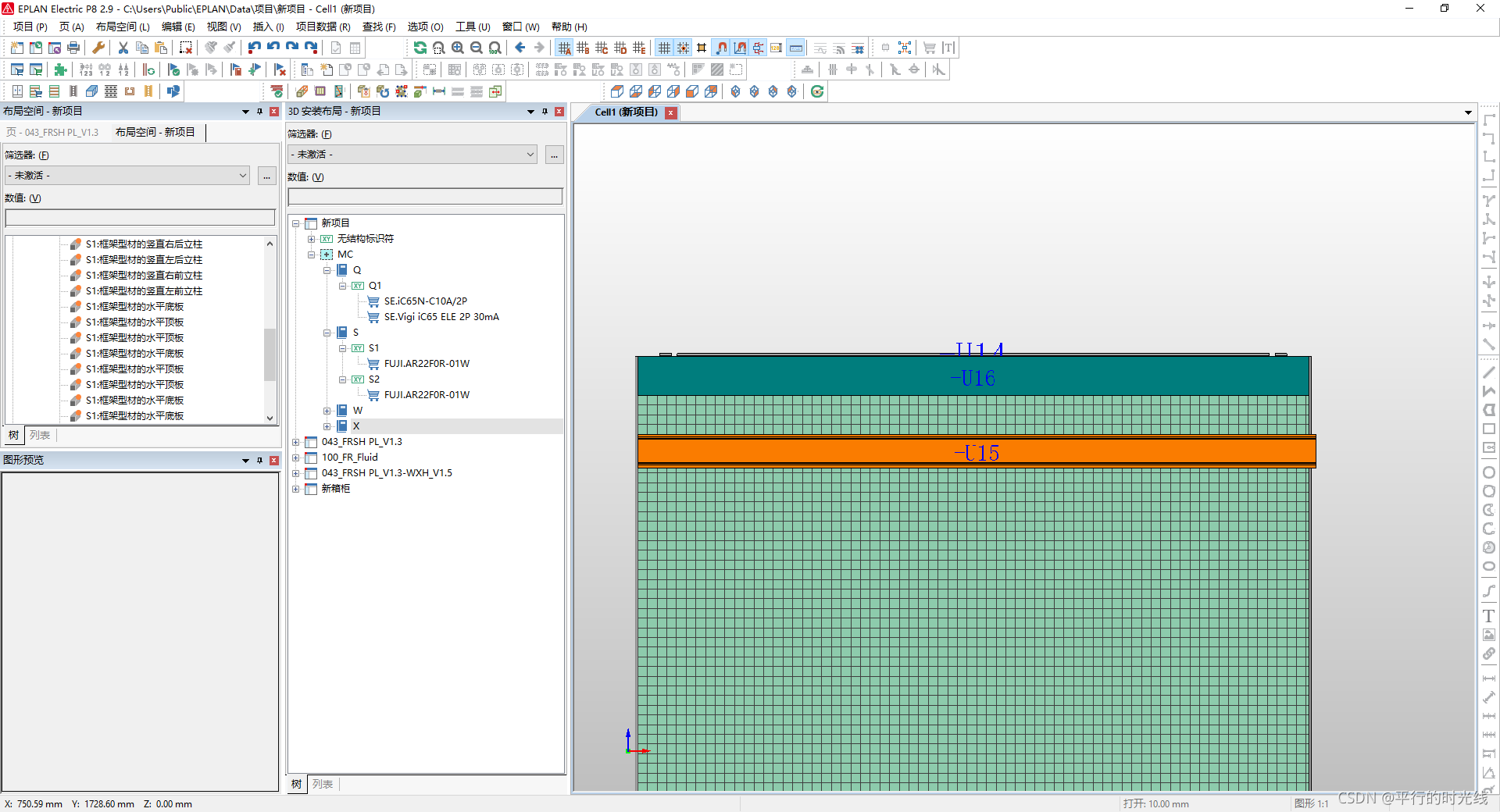

7、左键在导轨处点击需要放置的位置,即可完成元器件的放置;

在这里插入图片描述
在这里插入图片描述
