产品

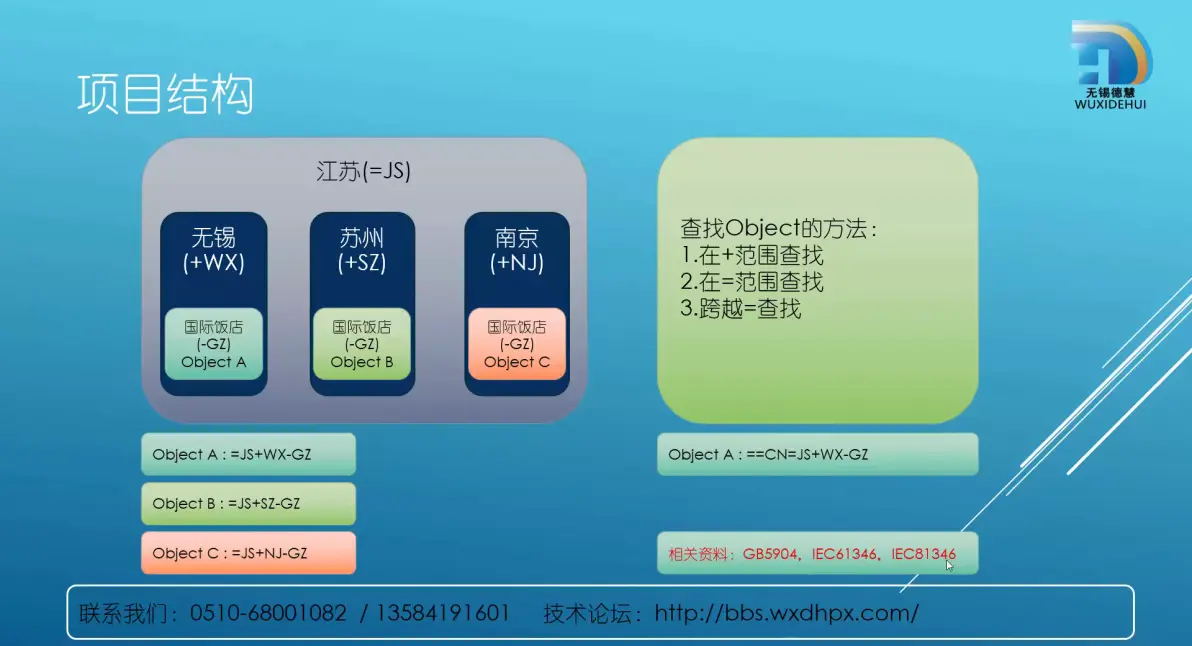

设备标识符。。
项目类型：
项目模版

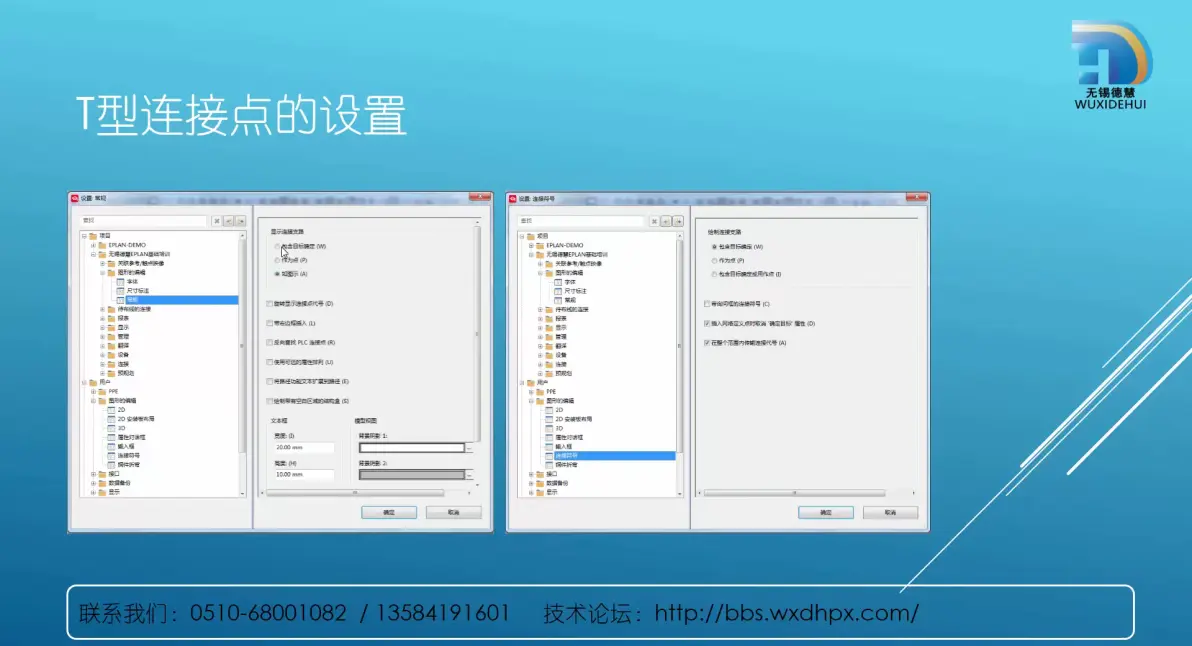

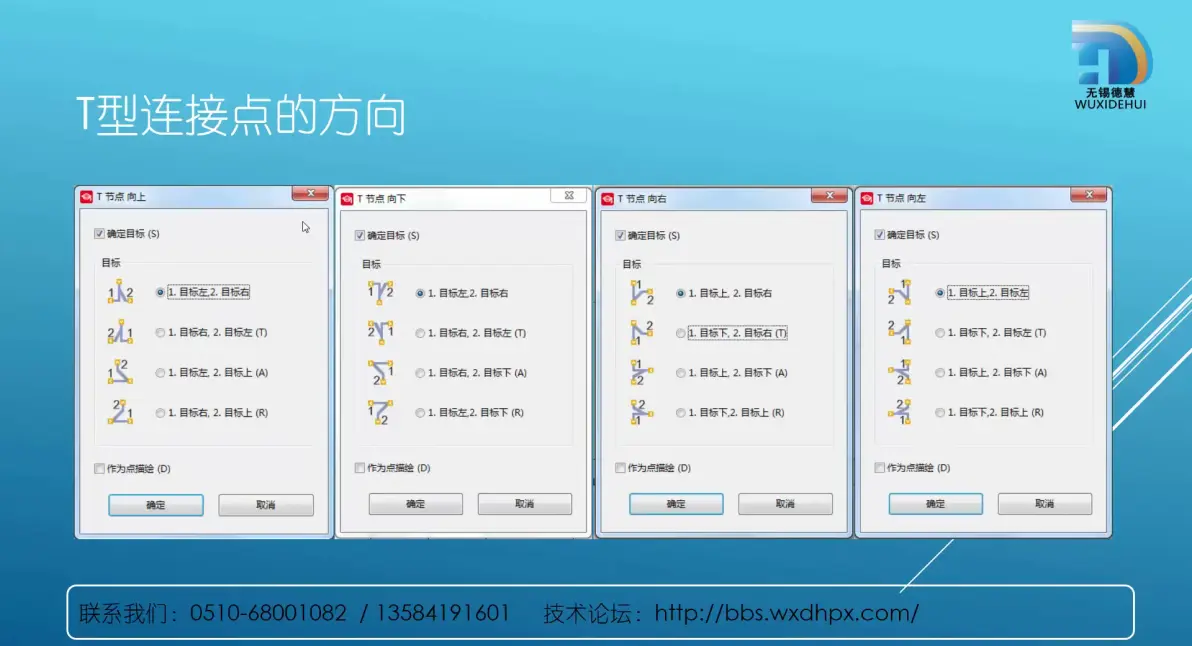

T型节点
项目有要求T型连接变为小黑点时的做法 建议右侧
线束连接点---单个小线头（插头可以用）
断点---如其名
选中中断点 按F可以跳转。
星源型（多个连接点显示）按住CRTL 出现手型标志即可跳转
如果想连接其他中断点，也可以改中断点属性里的序号。
智能连接----自动生成两页间的中断点
单页中拖动元器件自动连接

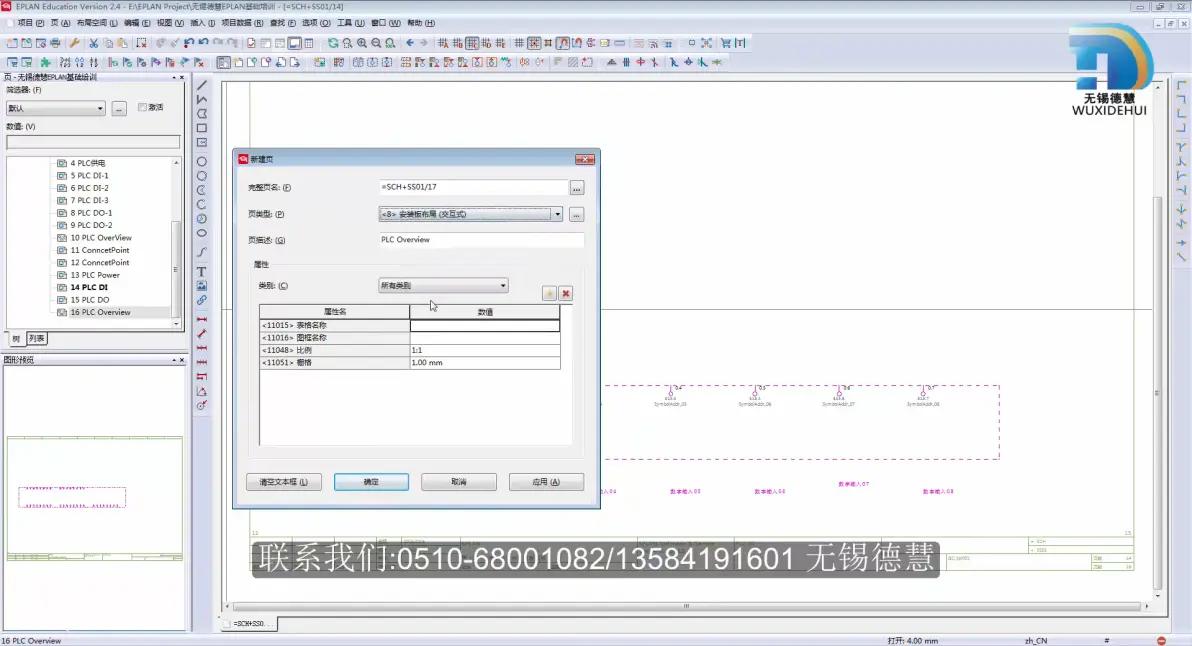

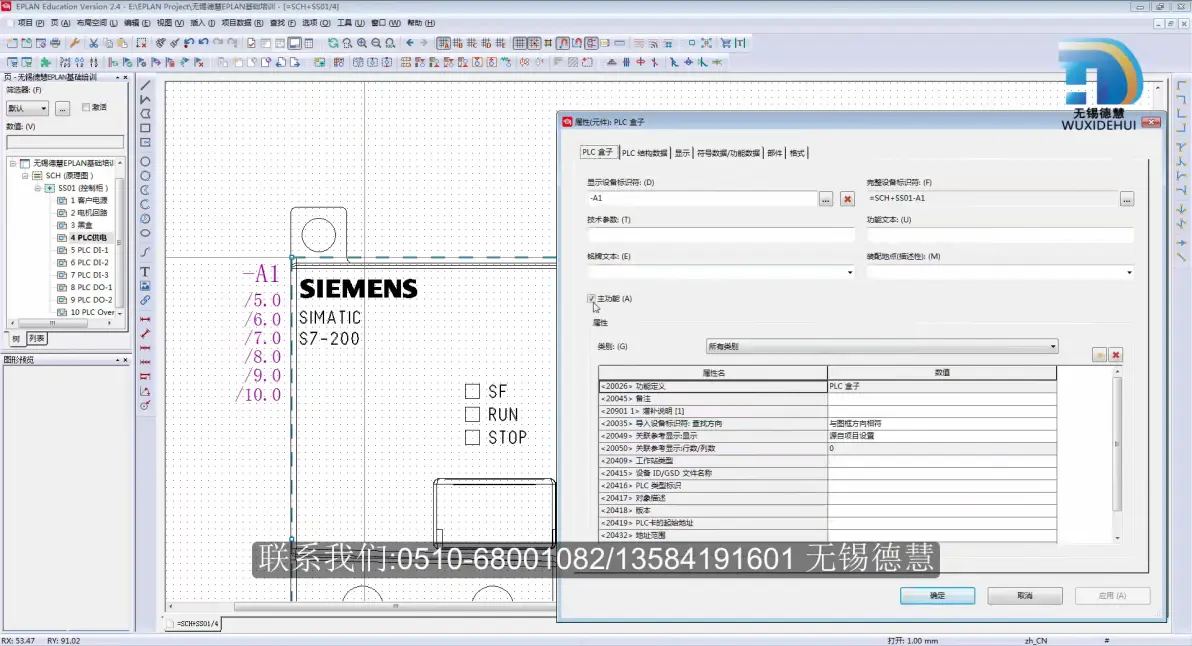

PLC的绘制：
按M键导入宏,用PLC盒子（两个OK绷的符号）做个黑盒
卡电源：是给PLC供电的
电源：输入输出的电源。
快速编辑模块点：项目数据---PLC---导航器---选择要改的东西---可以在EXCEL写好符号表直接复制粘贴
复制整个模块的时候编号不要更改

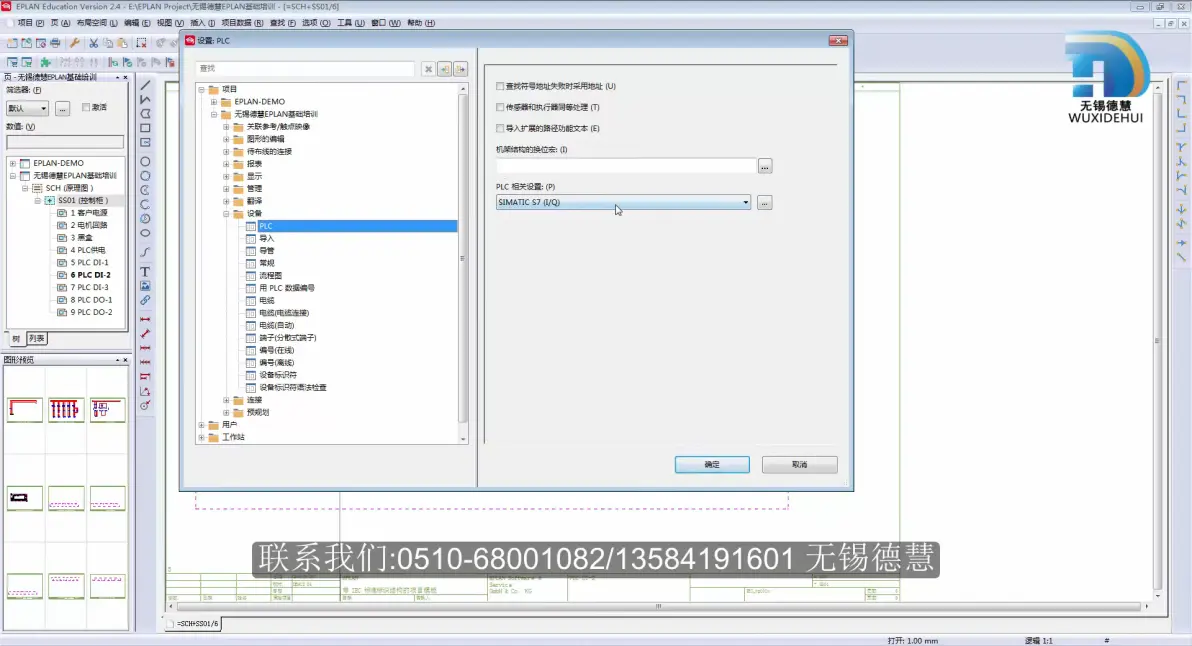

E/A 换成 I/O (项目数据---PLC---编址
关联参考：一块PLC在图纸中只能有一个主功能

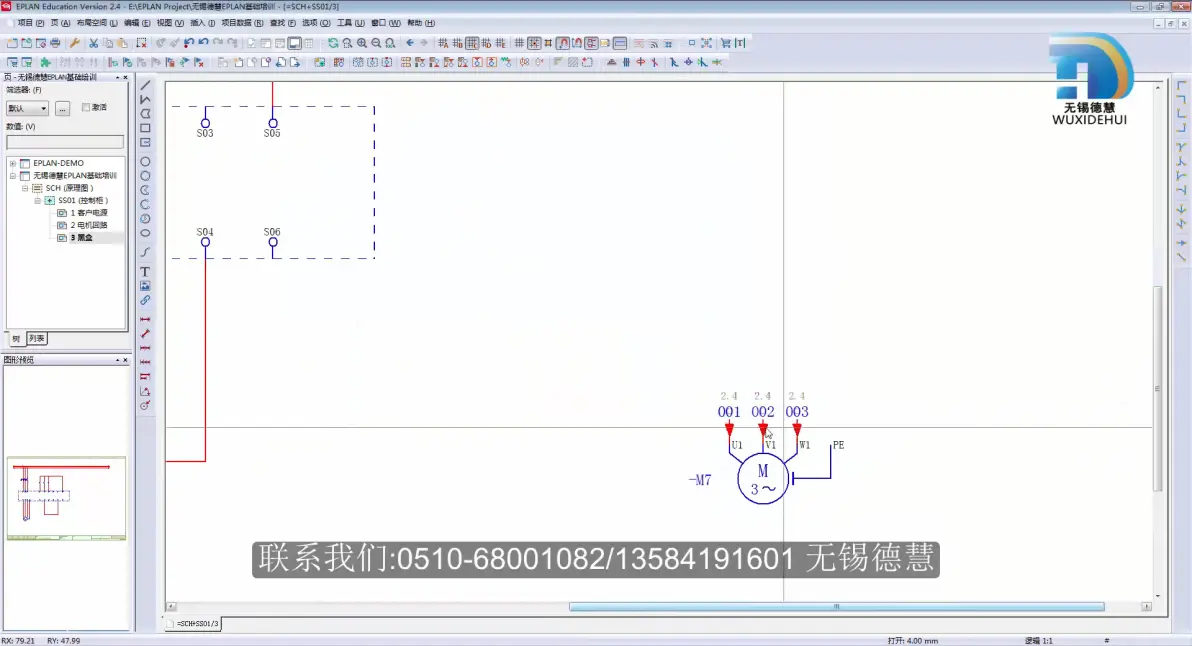

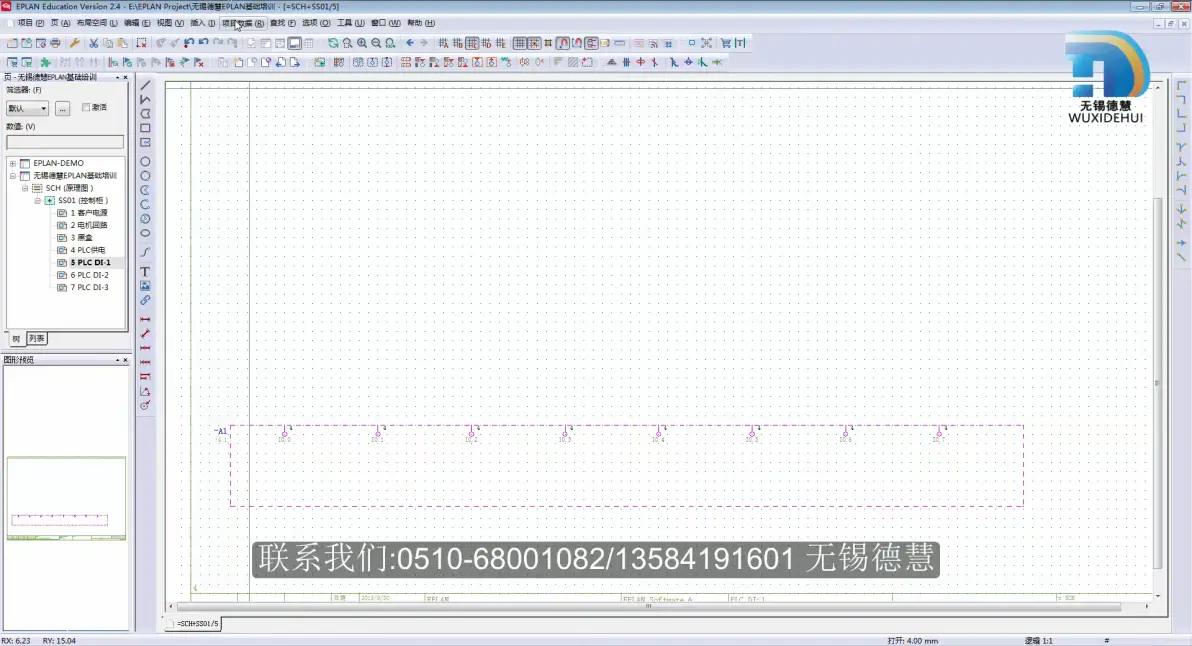

结构盒：画虚线用的表示在其他地方

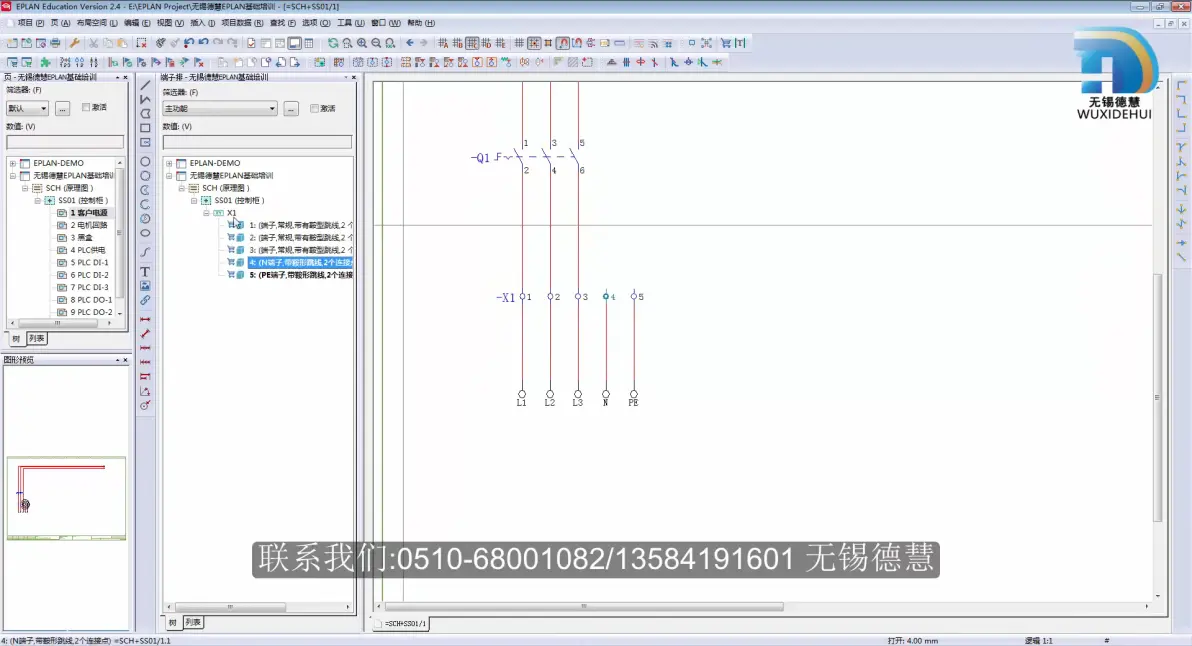

端子：鞍型跳线端子 （可以插短接片的端子）
SH----屏蔽层端子

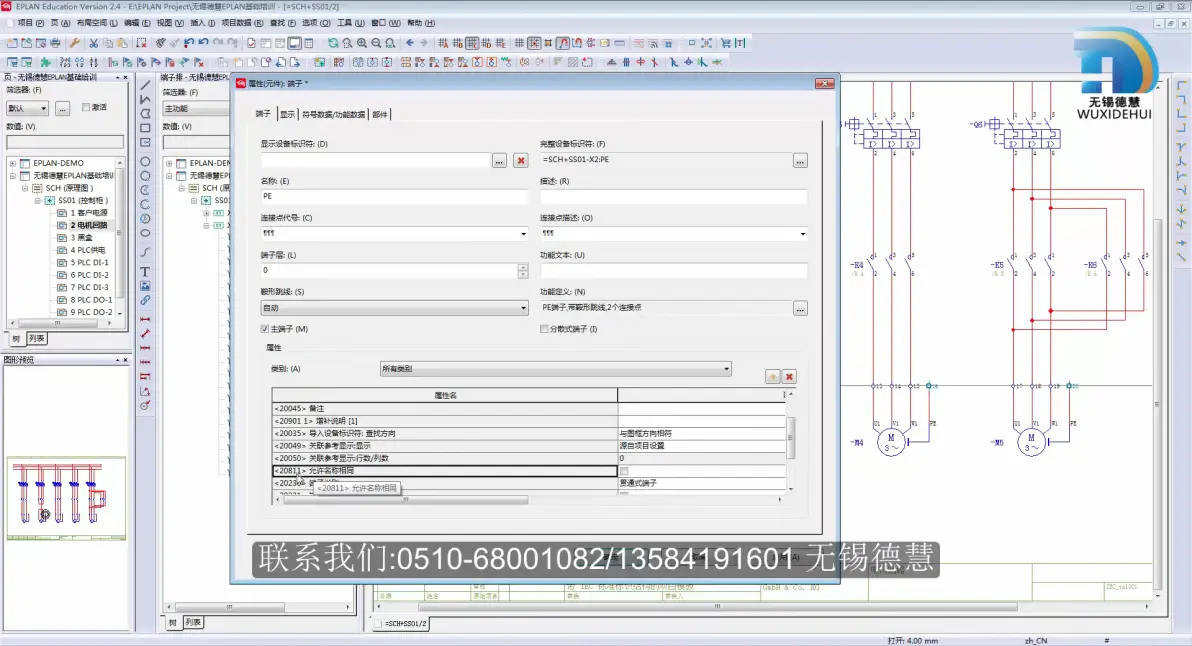

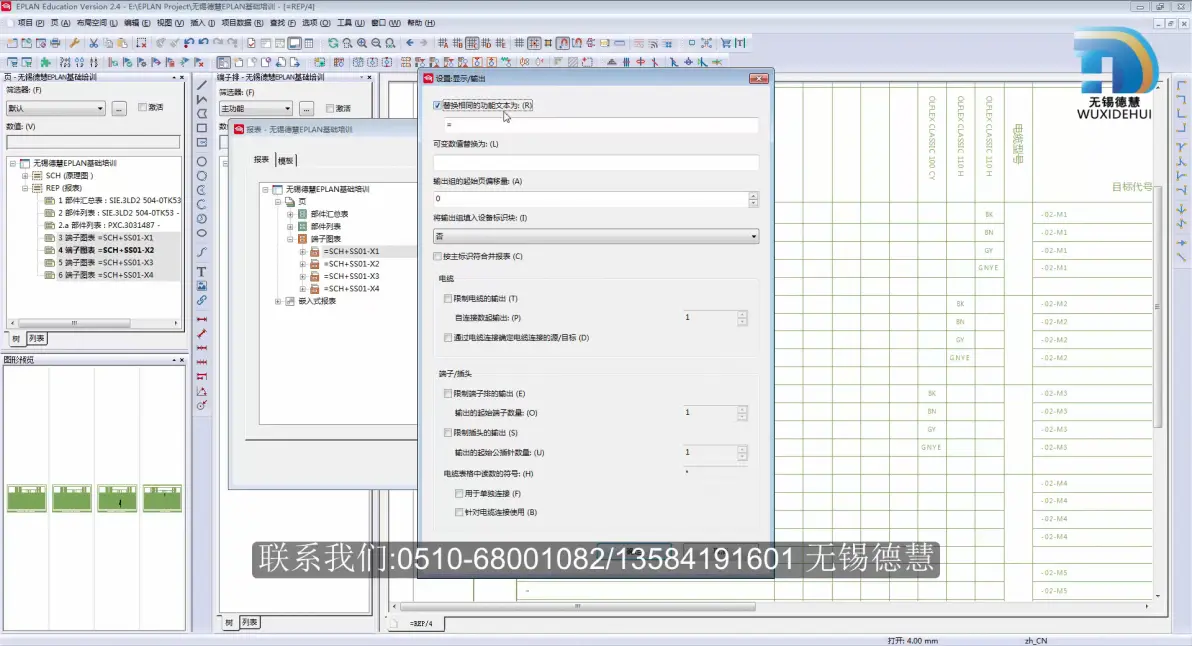

改成相同名字的端子排的时候。选择20811

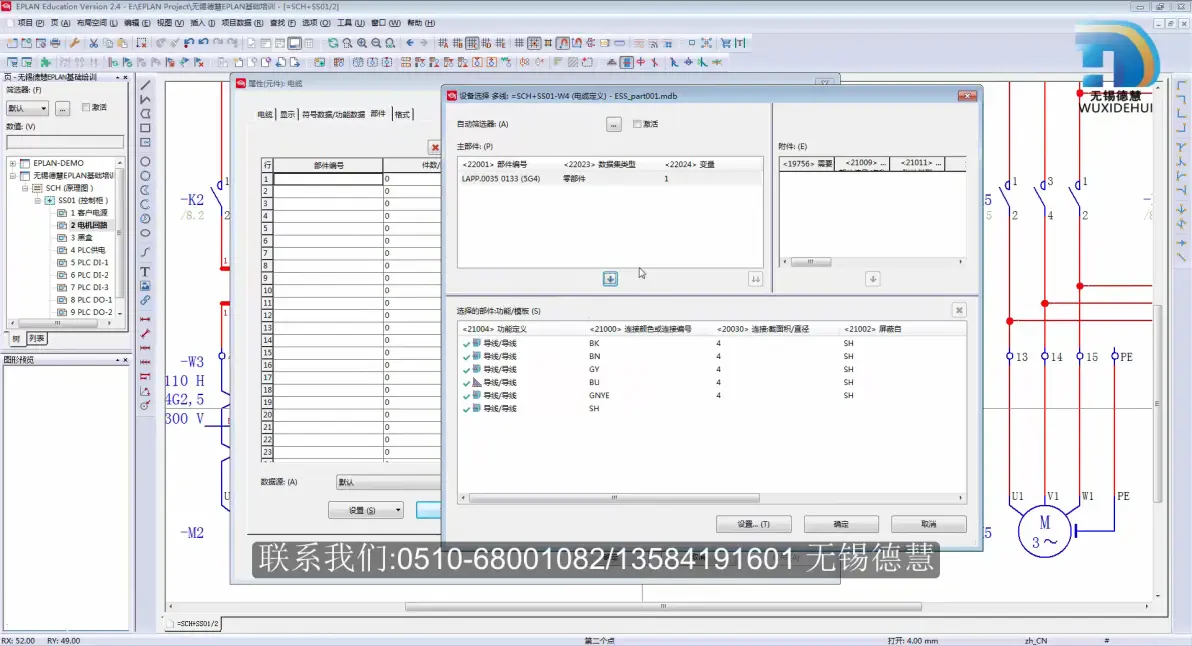

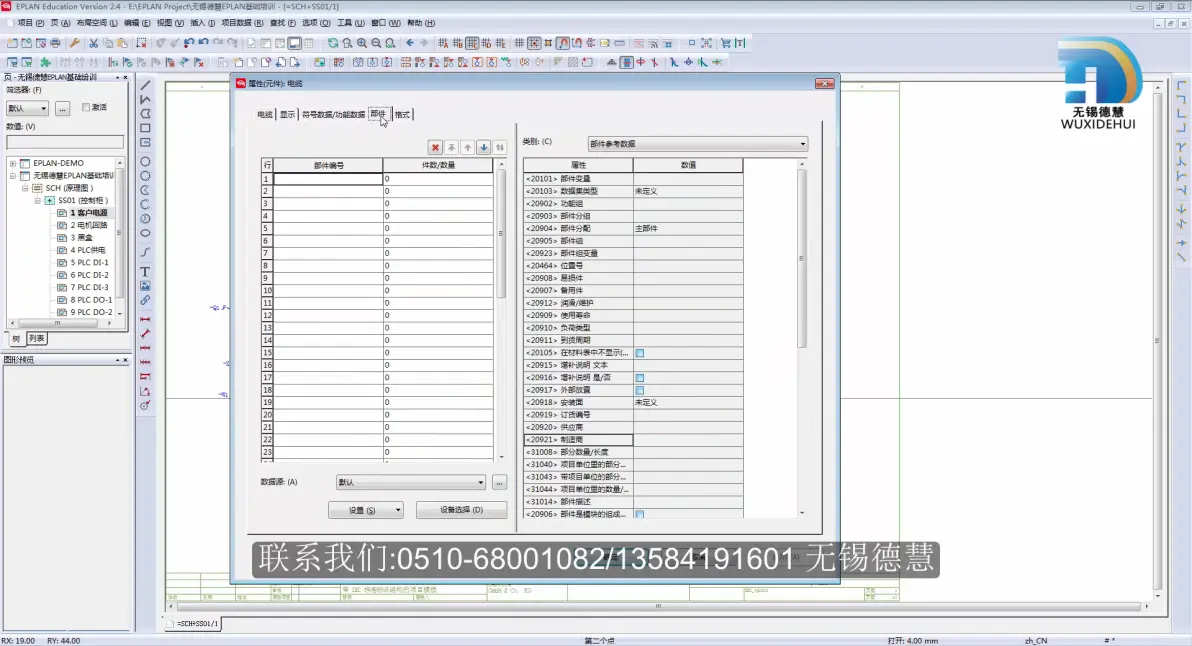

电缆定义：插入电缆定义shift+F5 然后出现部件选项卡。
一般线：插入电缆定义 --属性--部件--设备选择--添加所需要的电缆型号即可（如果位置不对右击属性--显示--选择合适的地方）
双绞线：使用对角线连接，然后同上。
【屏蔽线】：使用 屏蔽（从右往左画） ----同上--部件选择后要确保前面导线有个绿色小勾勾，点击那个向下的按钮

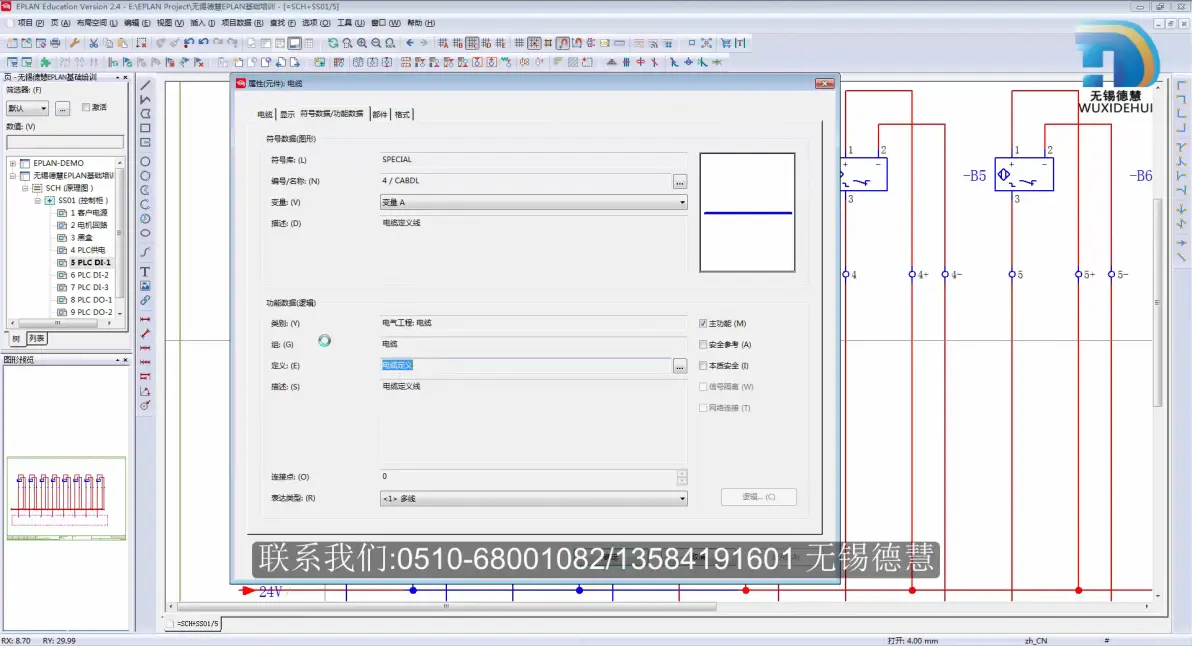

多芯电缆：勾选 主功能 然后改勾选主功能的线缆，同上【连接定义点 20211】
线缆编辑：可以改线号顺序
线缆编号（已截图）

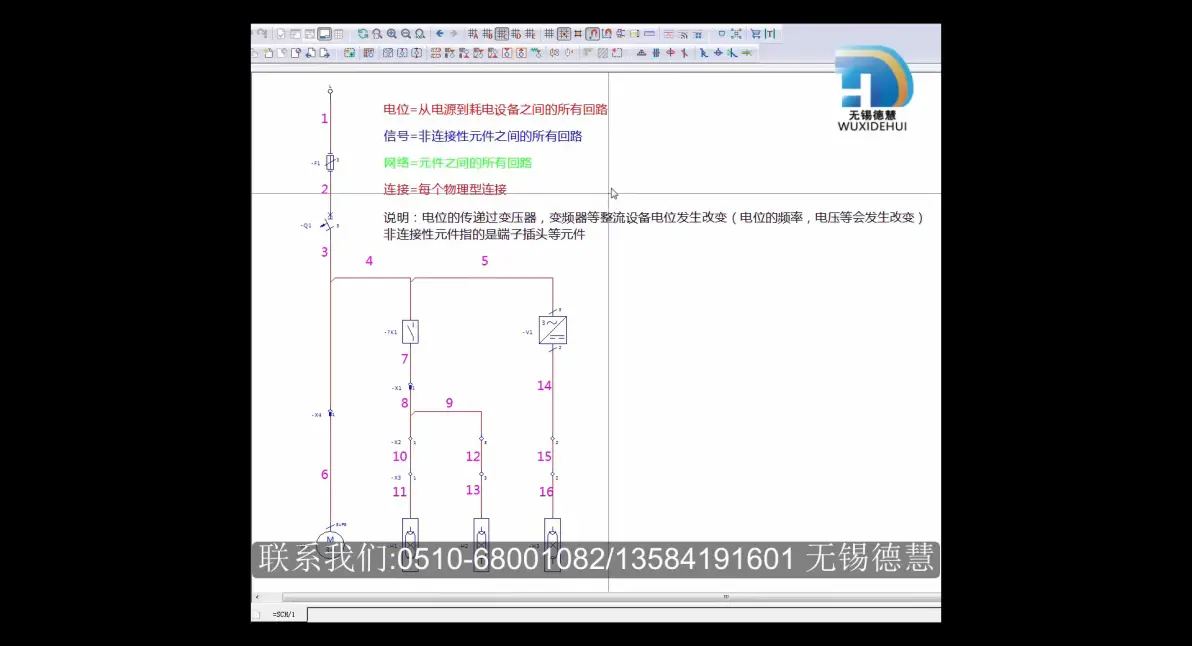

电位、信号、网络、连接

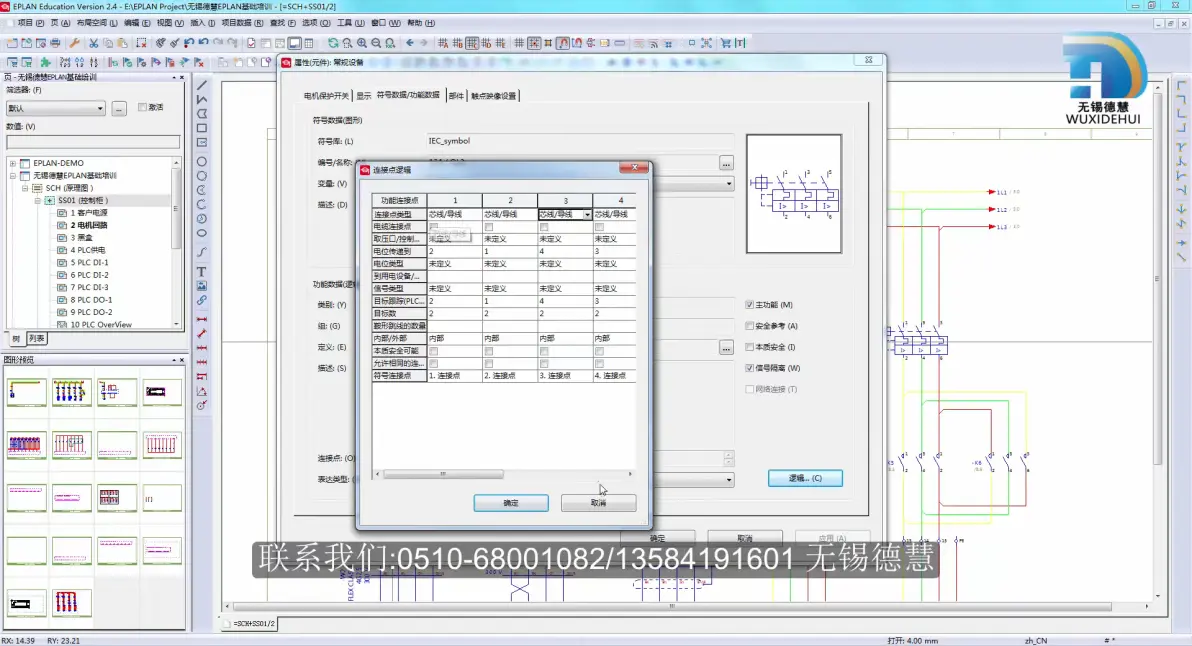

连接点类型-----双击符号---符号数据/功能数据---右下角逻辑即可看到
连接 放置 设置

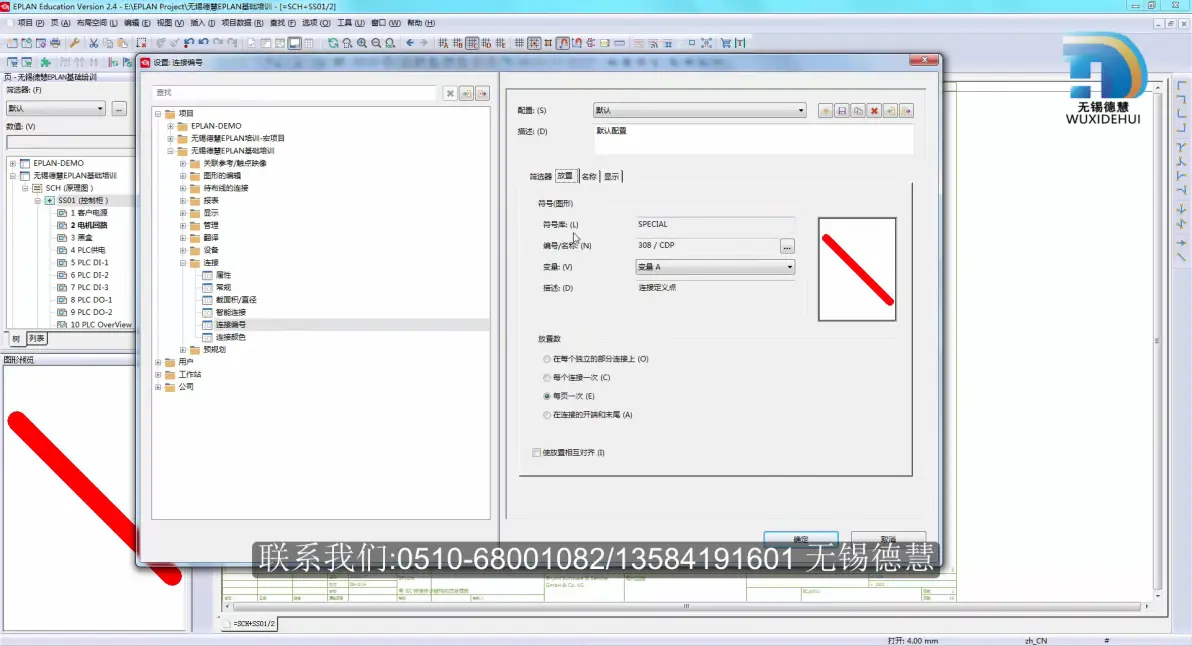

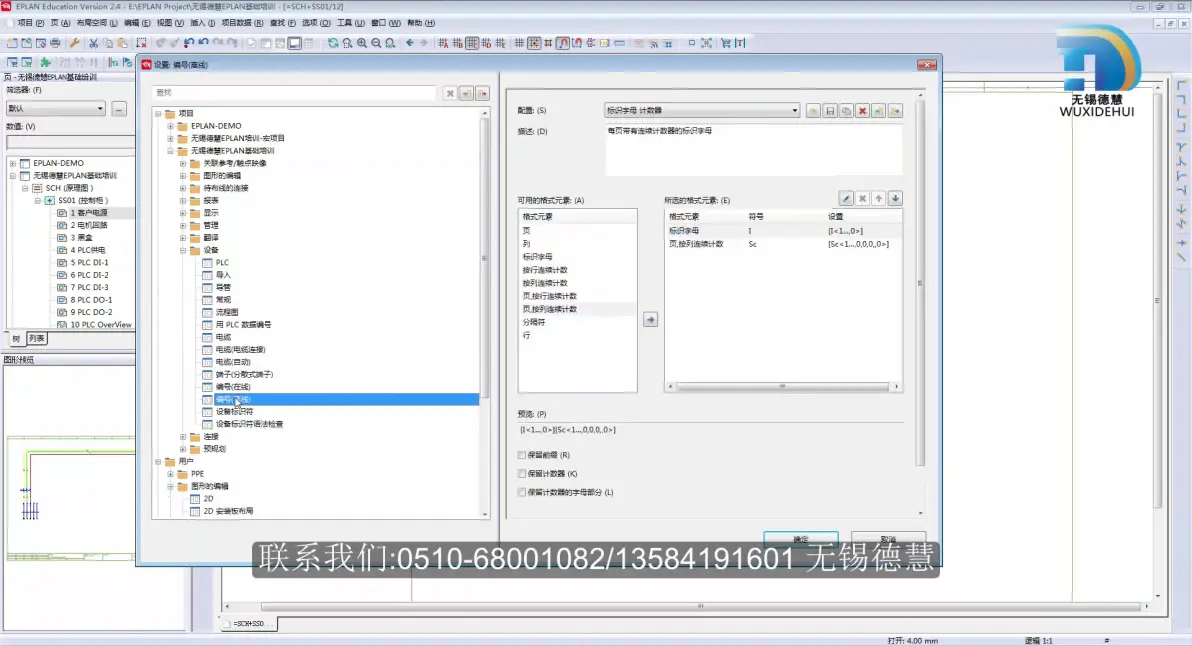

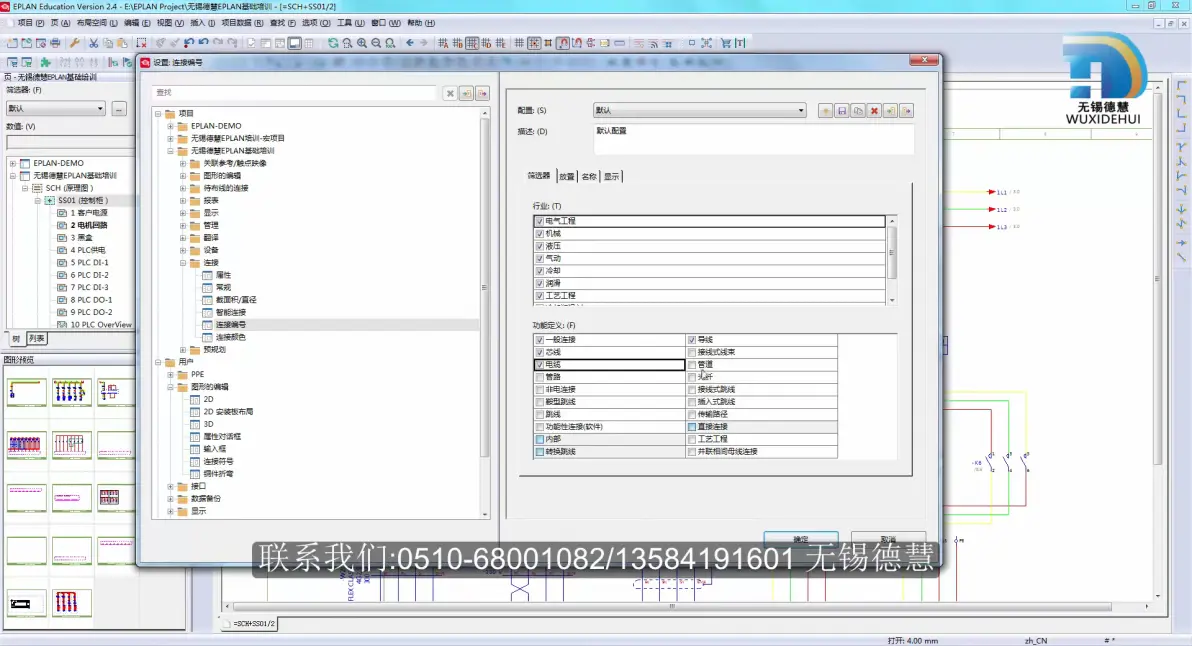

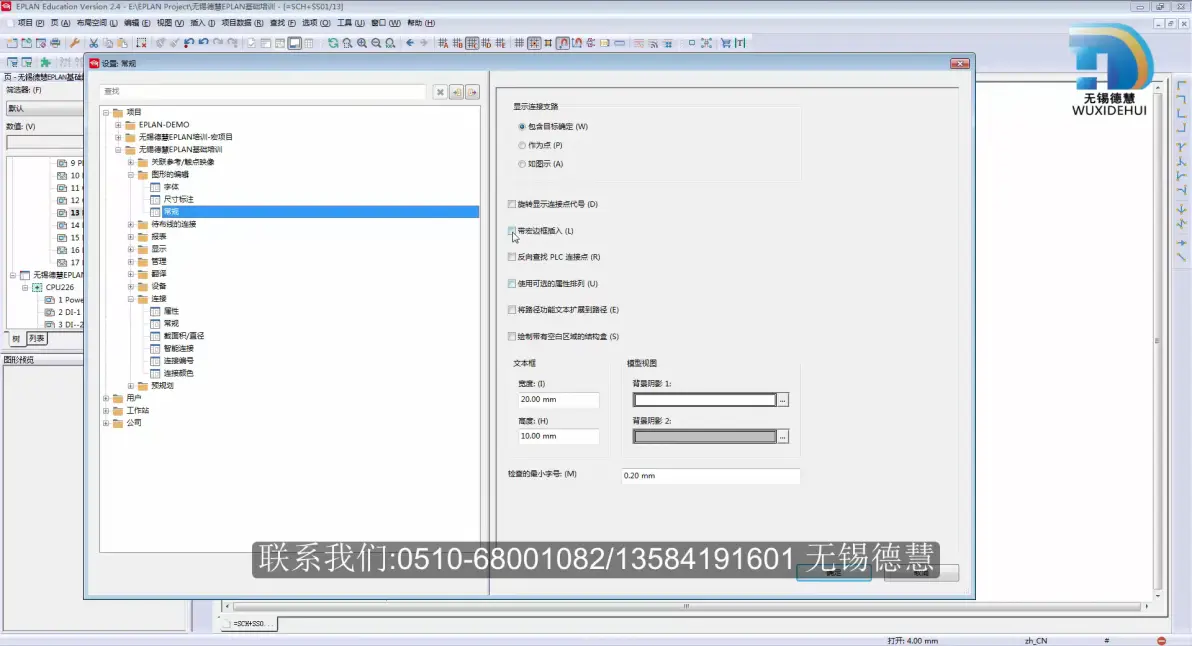

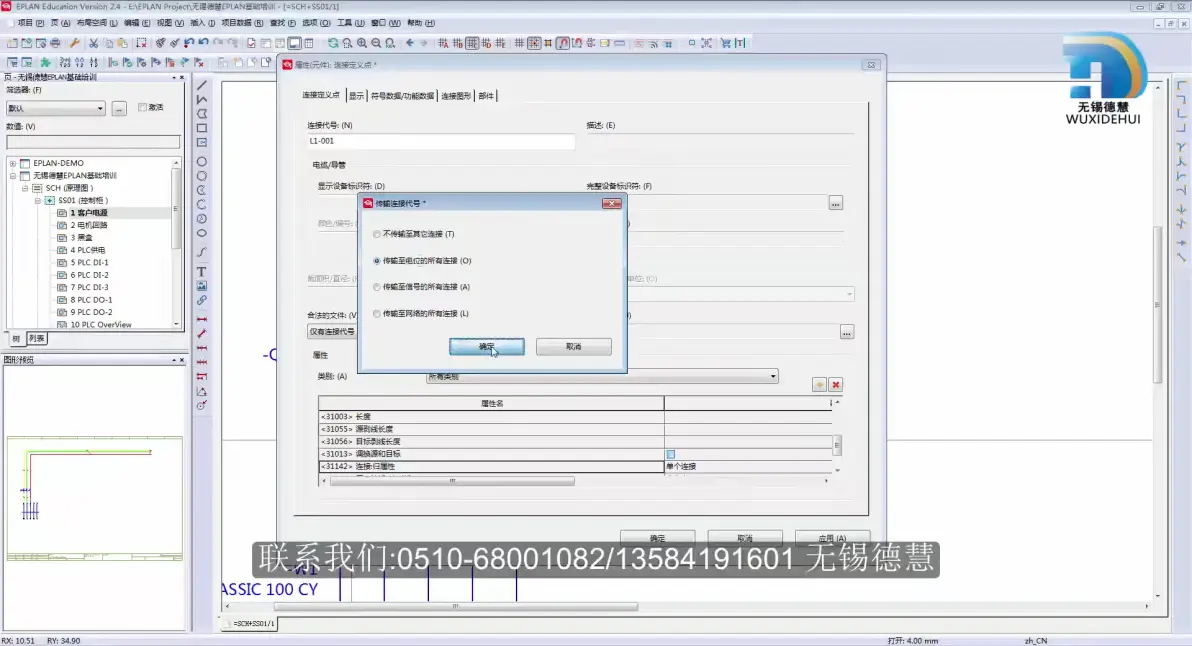

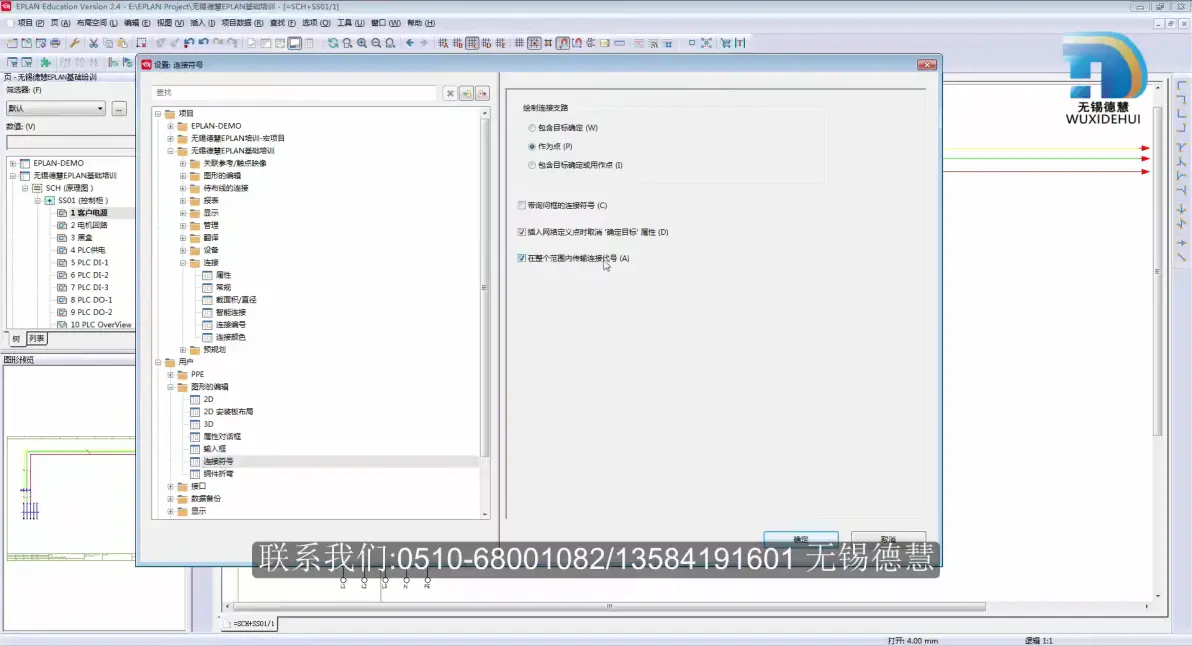

手动放置线号--选项--设置--用户--图形编辑--连接符号--在整个范围内传输连接代号
EPLAN 文本

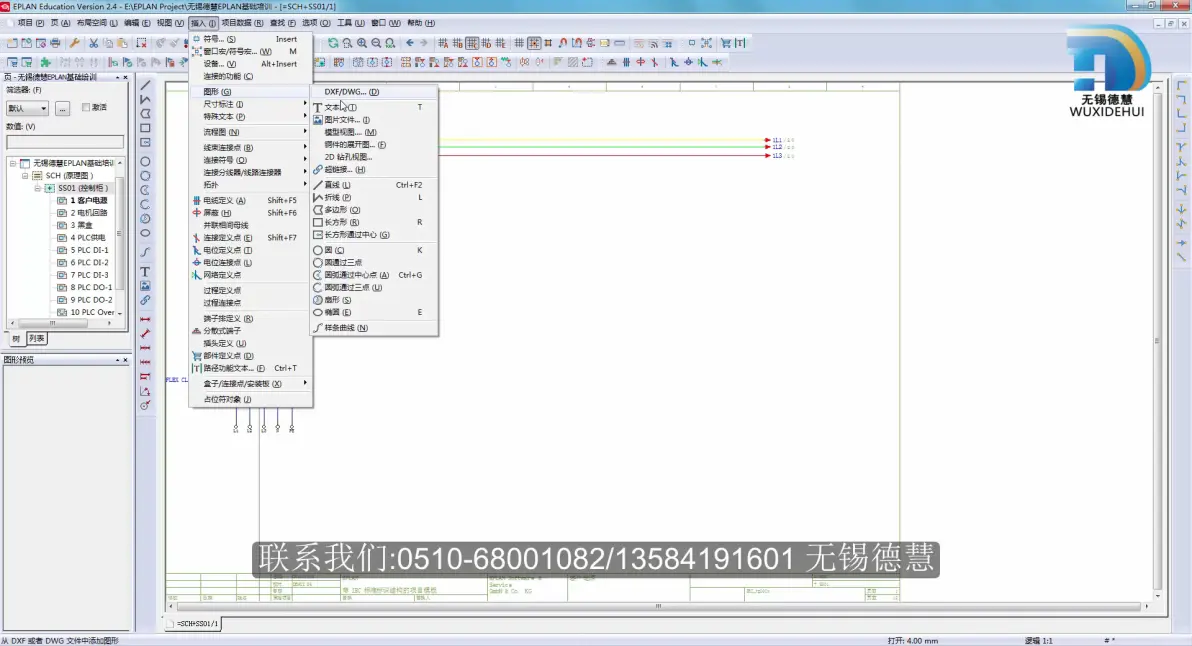

1、自由文本
快捷键 T

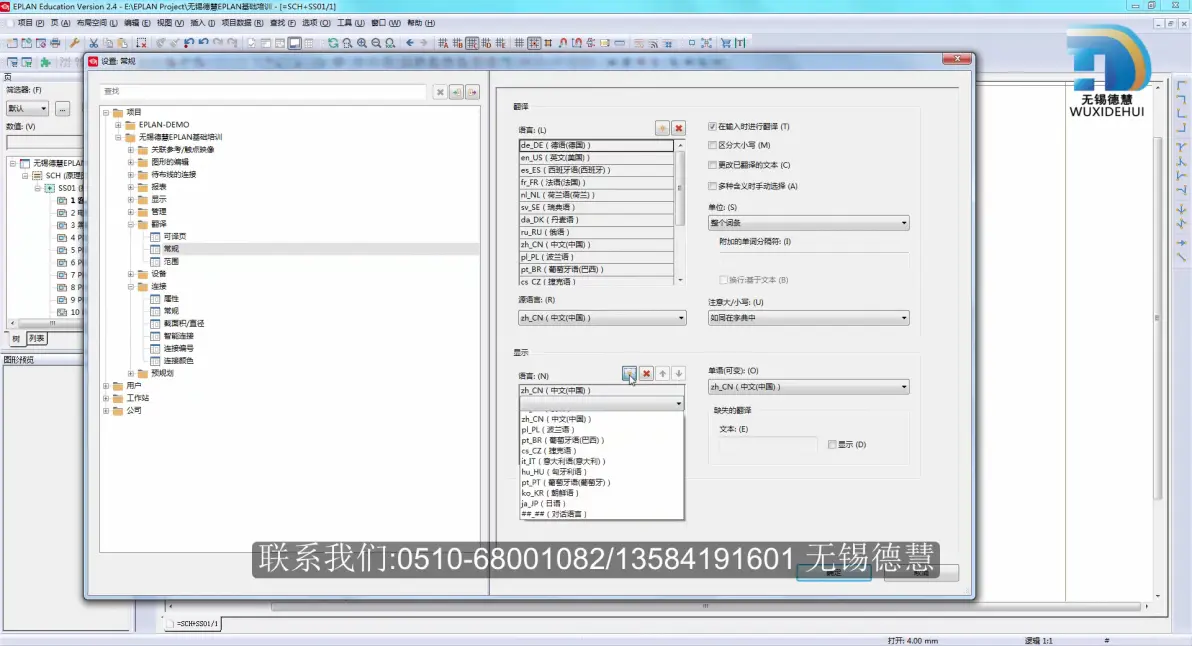

文本框右击---多语言输入
然后可以设置显示语言
2、文本显示格式的设置
位置框--不显示（激活的话）--但是会限制文本的宽度和大小

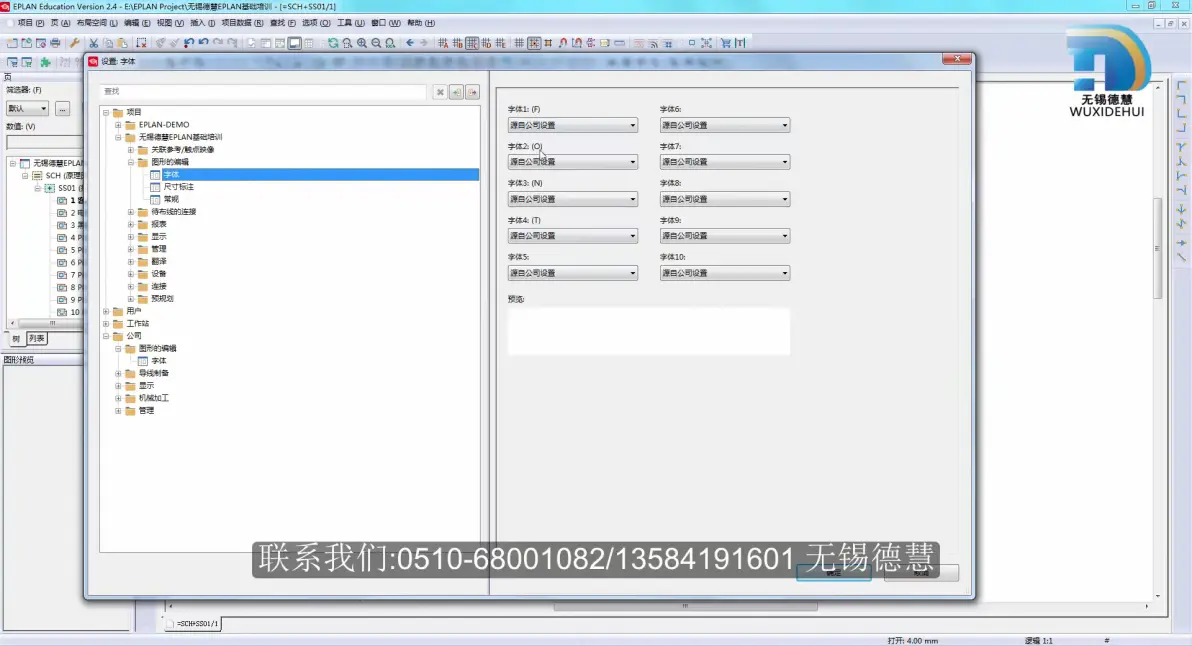

3、字体设置 分两个 公司设置和项目设置
选项--设置--公司/项目--图形编辑-字体 推荐使用公司设置
4、功能路径文本（对PLC和端子的影响）
视图--路径--就是每一页每一条的宽度
文本有个 路径功能文本 插入的时候对应相应路径点

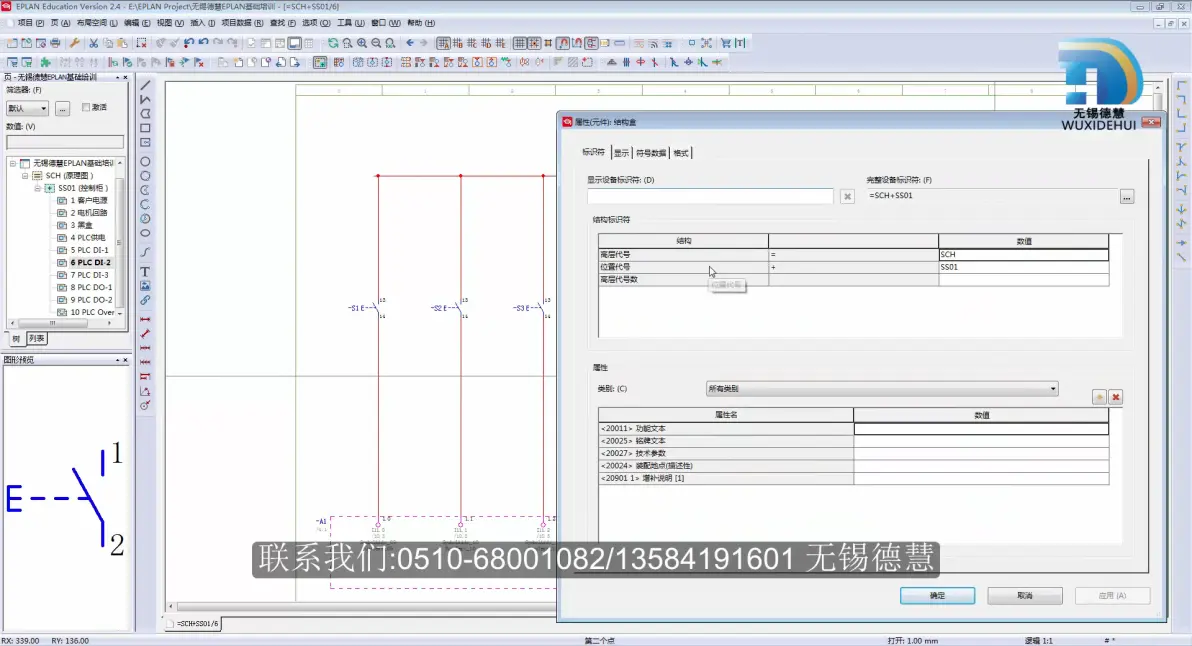

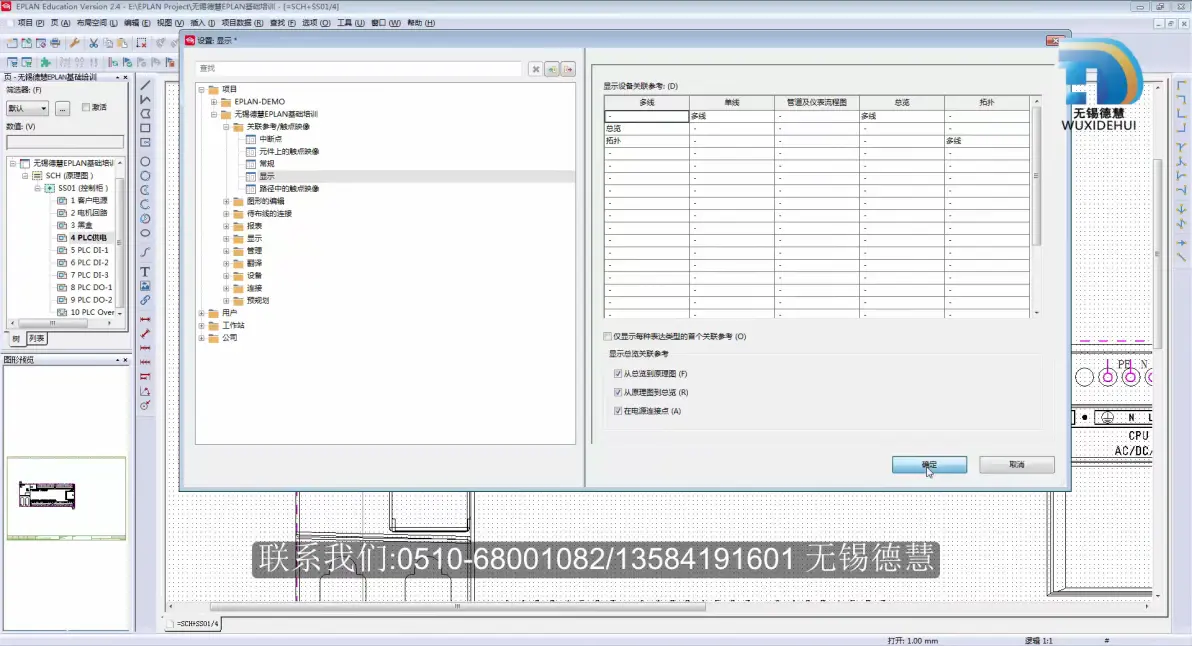

点击元器件--显示--20031（功能文本自动）触发触点映像

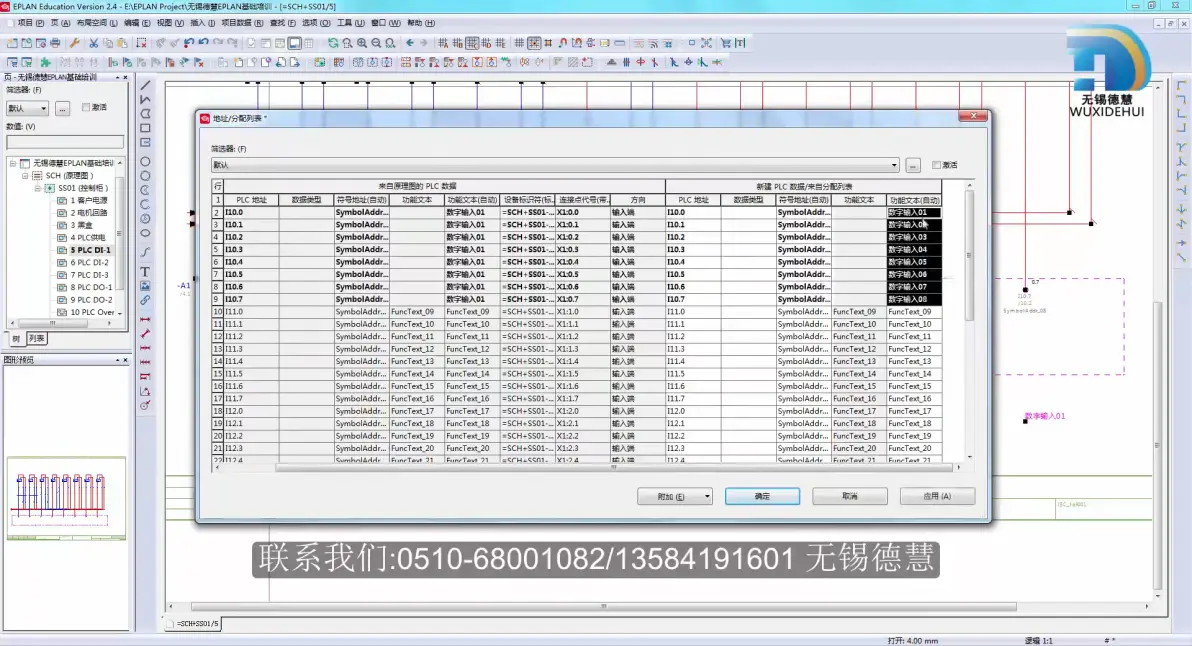

PLC的话 插入文本 --路径文本勾选--多重复制--项目数据--PLC--导航器--地址分配列表 修改

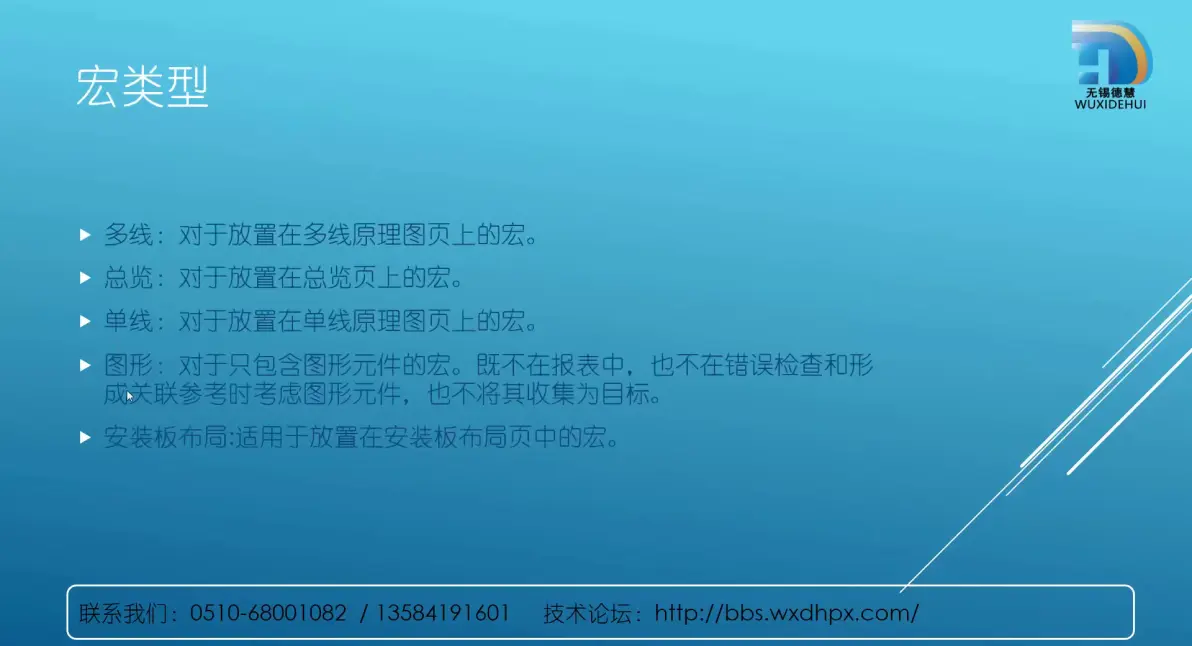

宏
要定义基准点。考虑页比例

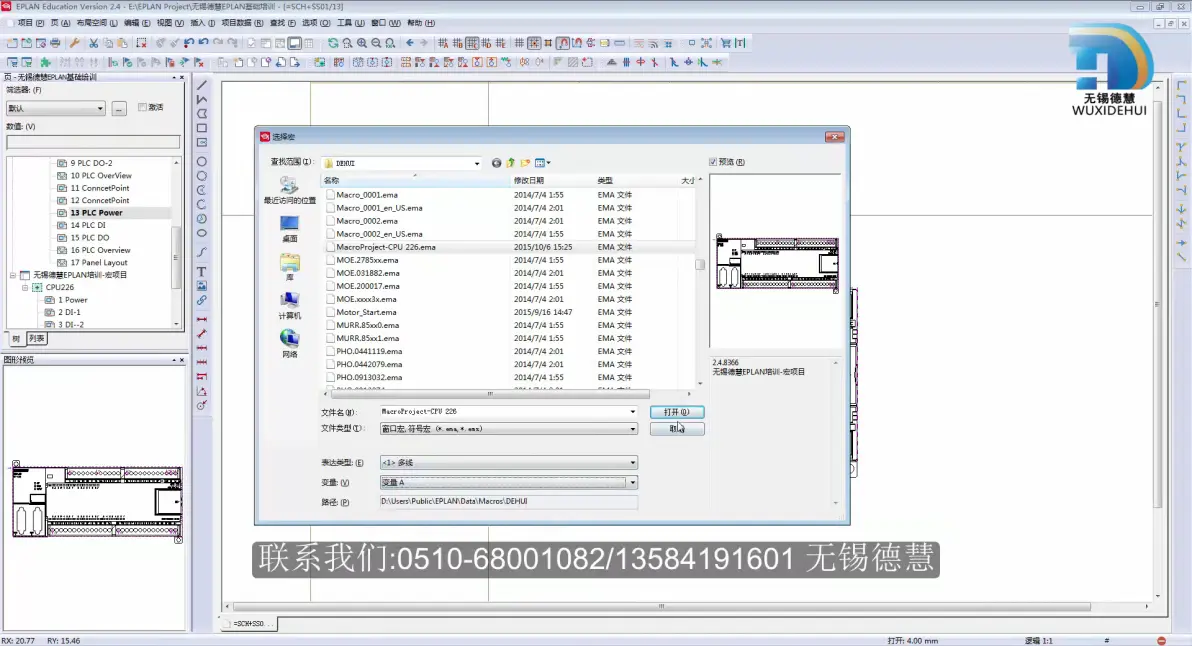

M键---打开宏

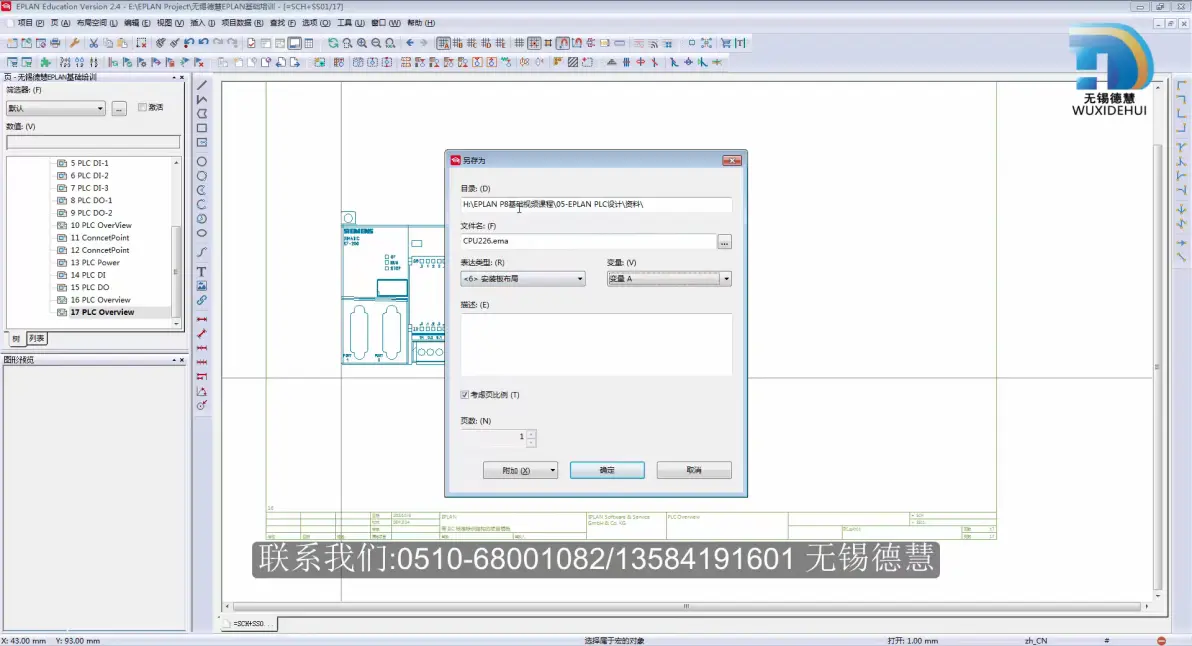

CRTL+F5---创建宏的快捷键
新建--安装板布局--可以创建一个部件宏
目录不在默认目录下面--恢复默认目录下---路径--右击--恢复默认目录
EPLAN 推荐使用宏项目来管理部件库。
新建一个项目--10902（项目类型）
插入刚才定义的宏部件-----删除宏部件的边框

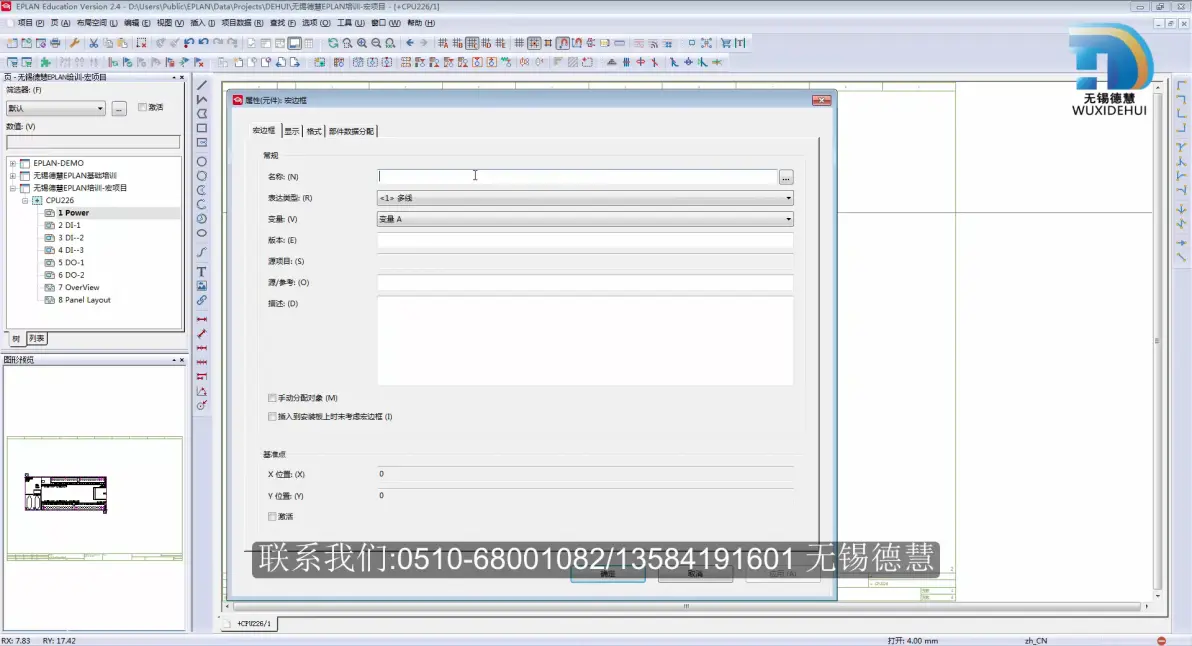

自己定义宏边框（导航栏里有按钮）---勾选视图里的隐藏元素--双击边框---在弄好后推移基准点如下图所示

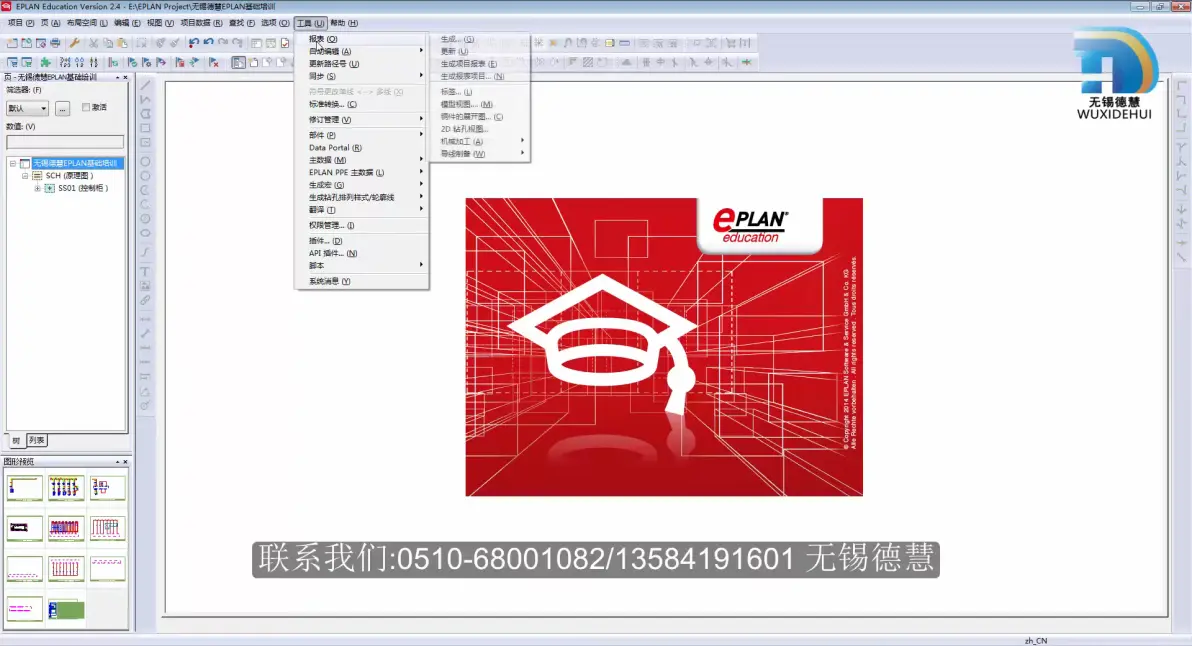

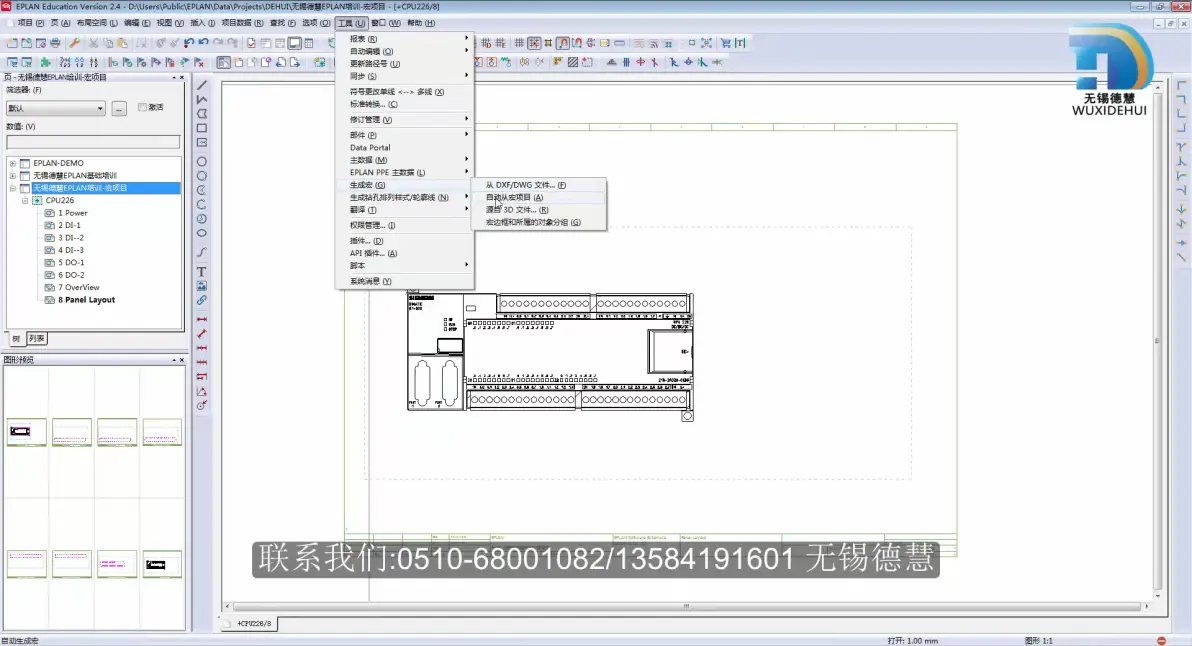

点击项目名称 --- 工具 --生成宏 --- 自动从宏项目
再插入的话就直接从项目选---选择界面可以直接修改变量ABCD....和表达类型
更新宏的时候要选择 正在做的项目--宏要带边框插入--先在宏项目里进行修改---点击项目名称 --- 工具 --生成宏 --- 自动从宏项目---点击边框右击--更新宏
宏值集
页宏--如果一个图反复使用--页导航器（选择需要的页）--右击创建页宏（如下图）
或者软件窗口化，直接拖动该页到桌面。。。

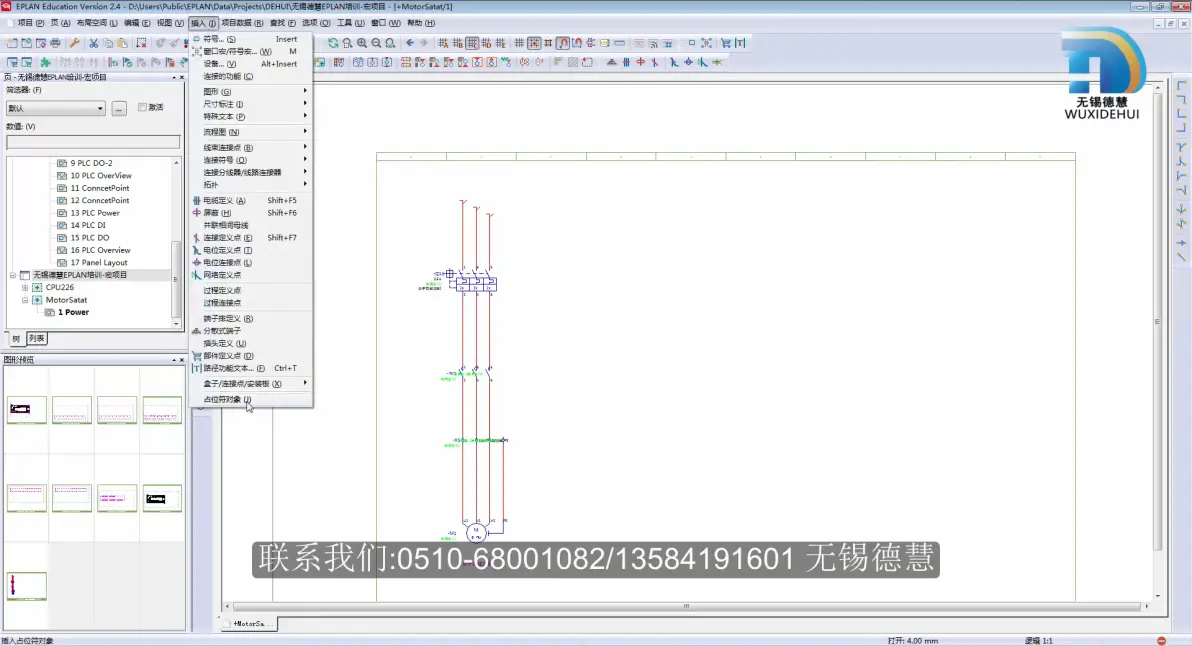

插入菜单---占位符对象--选择对象--定义名称
数值选项卡下---右击新建变量名称 such as 空开、断路器、电机 ，或者直接在技术参数 输入：<***>
会自动在分配里出现

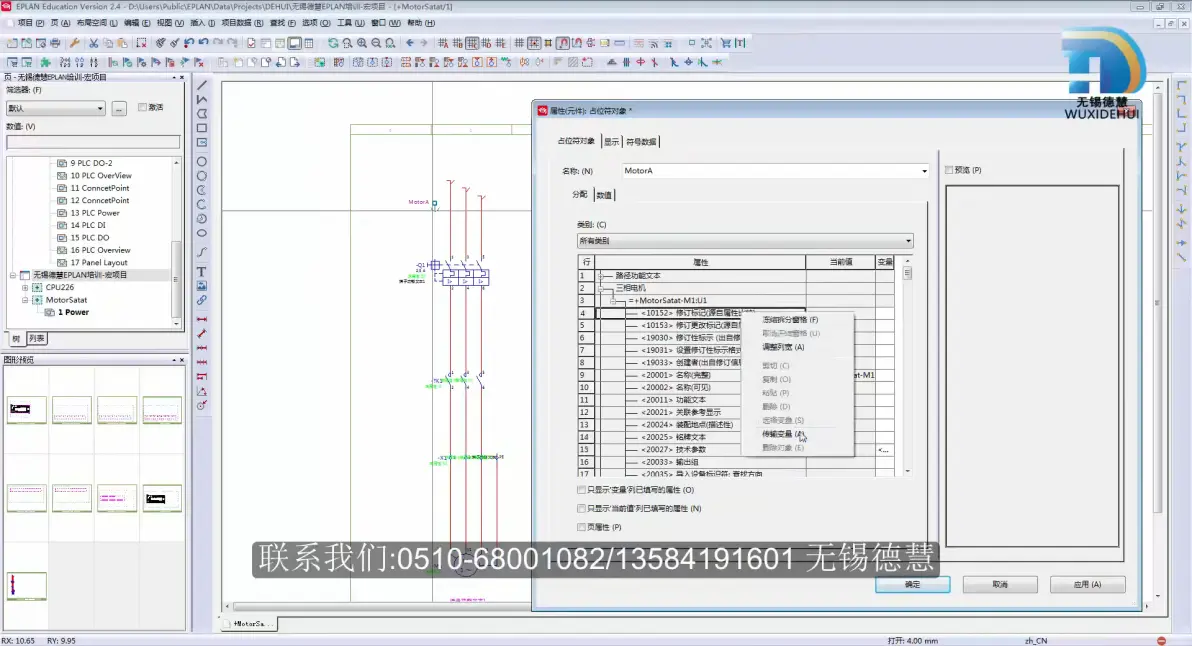

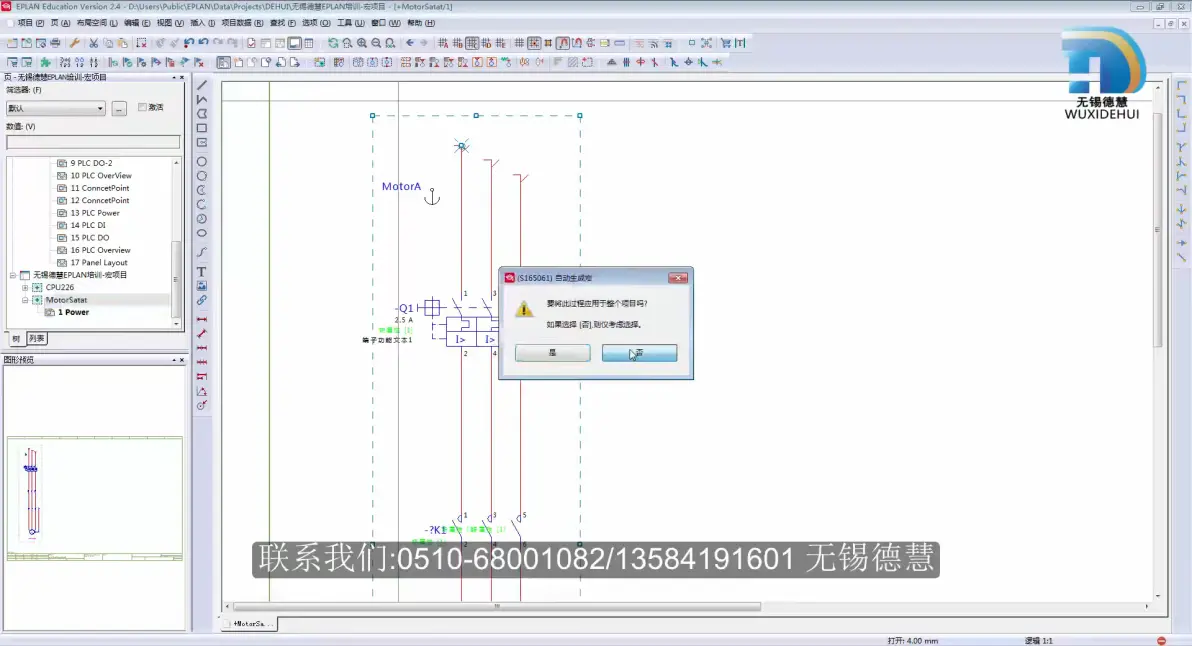

---分配选项卡下--对应分配到对应的技术参数 20027 栏里---回到数值--右击新值集--定义自己需要且符合要求的值集数--回到分配 右键传输变量（如下图）--创建宏边框（注意框选占位符对象）--定义基准点--改名字--工具 --生成宏 --- 自动从宏项目--选择 否 ---只更新选择的这些宏。

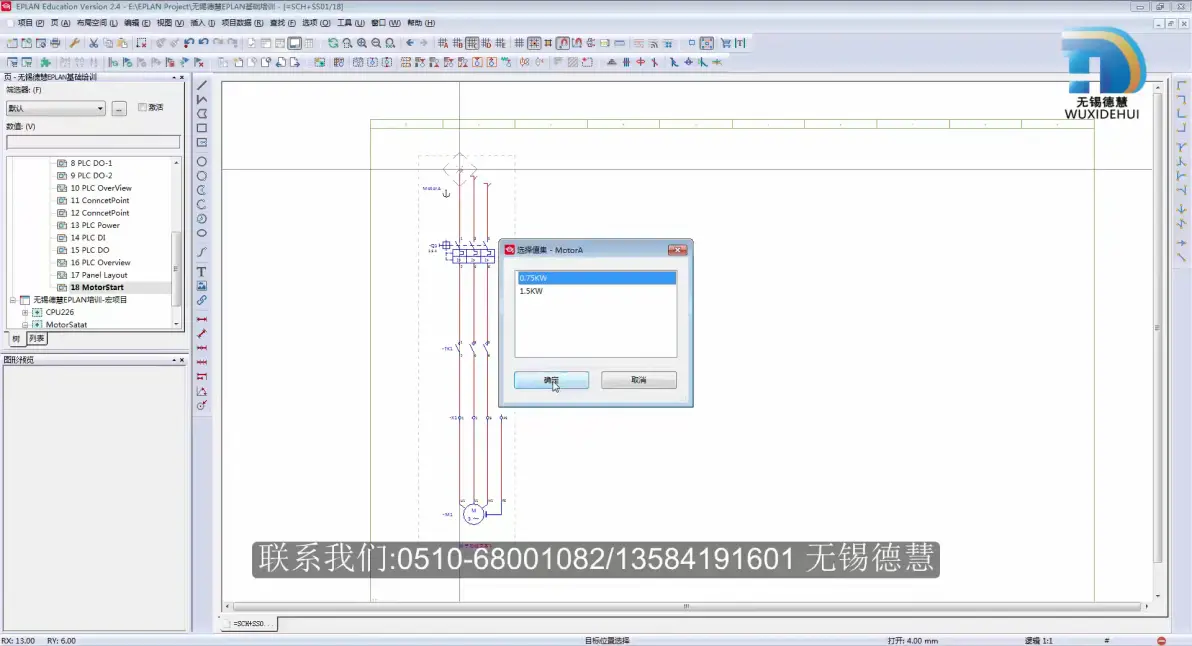

插入效果最终显示如下图 Tab 可以切换变量ABC.....

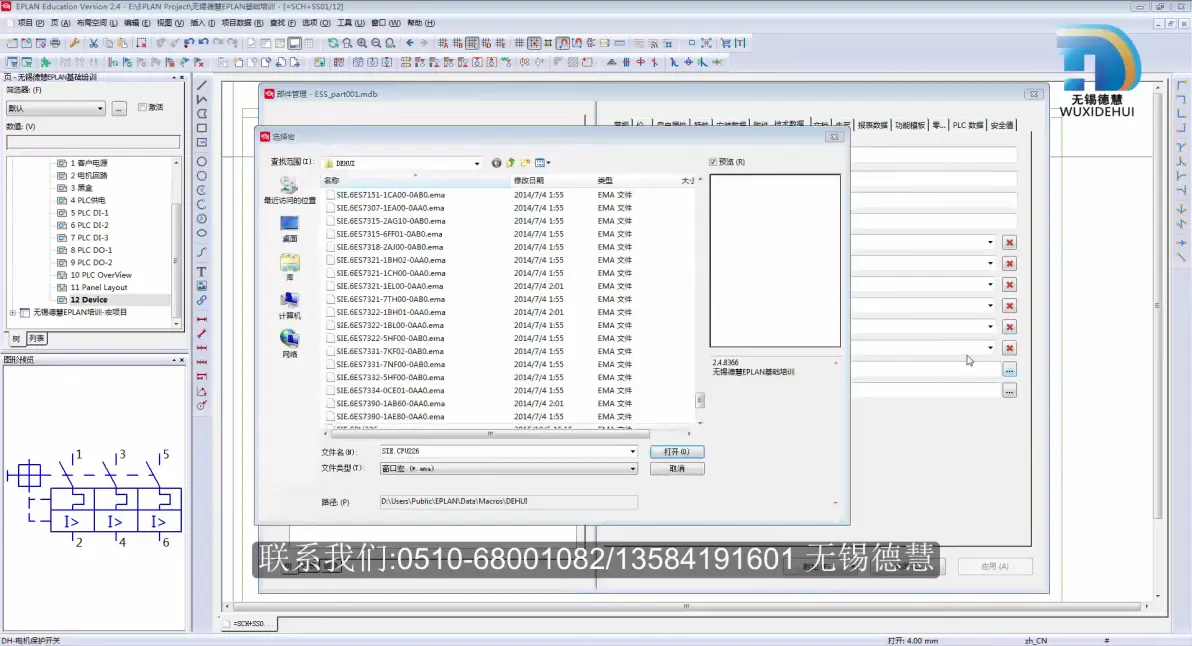

部件创建

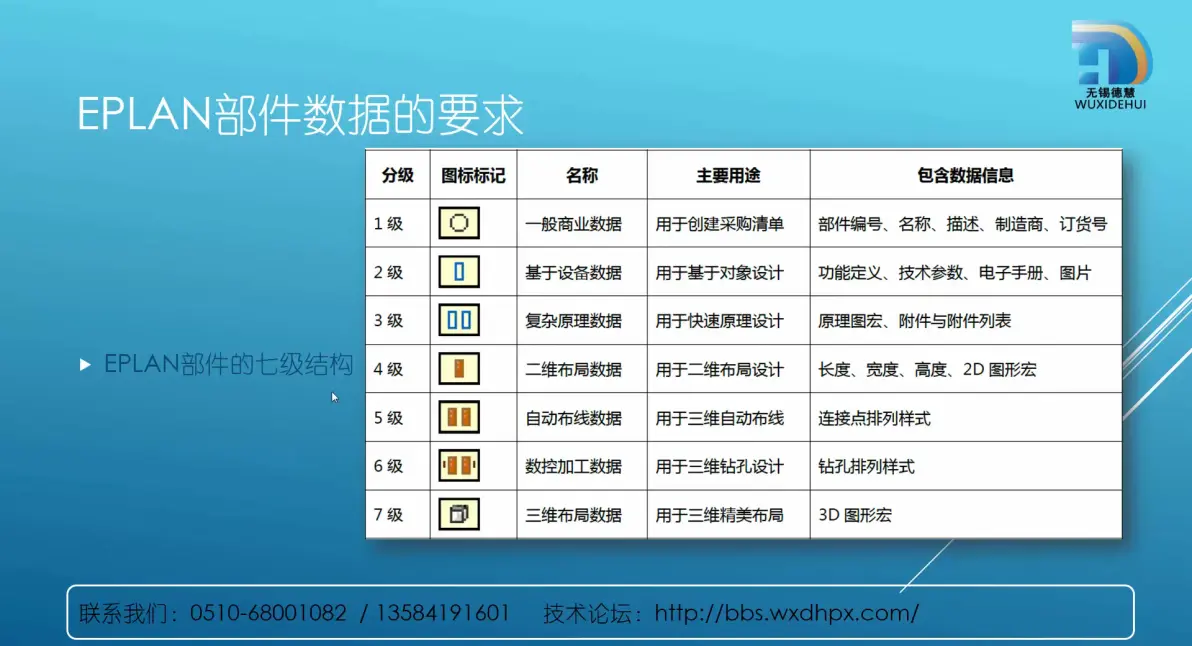

基本要求：
左上蓝色购物车--部件管理--填写以下内容
常规---部件编号、类型编号、名称、制造商、供应商、订单号、描述。
第五个选项卡（安装数据）：长宽高等

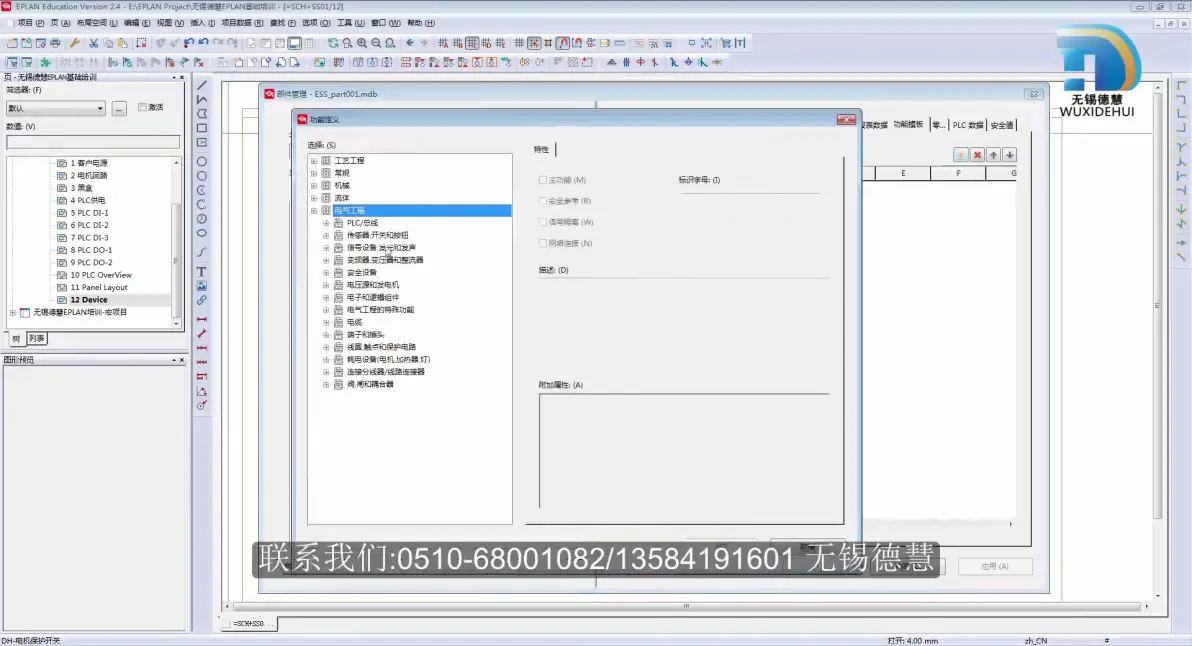

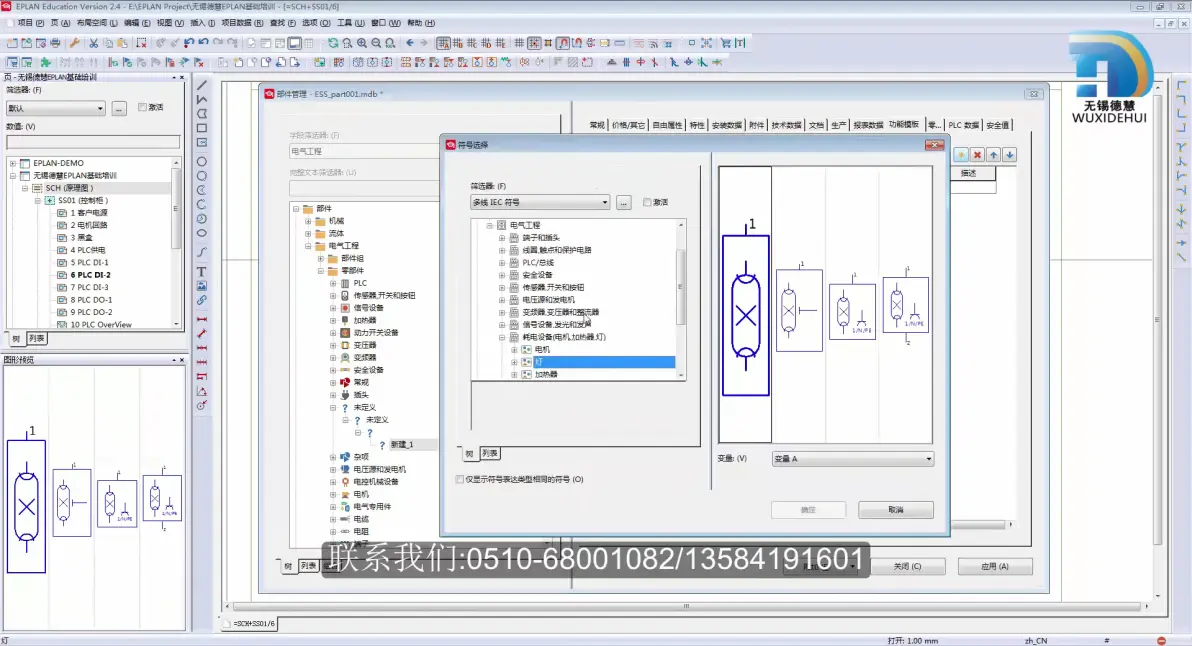

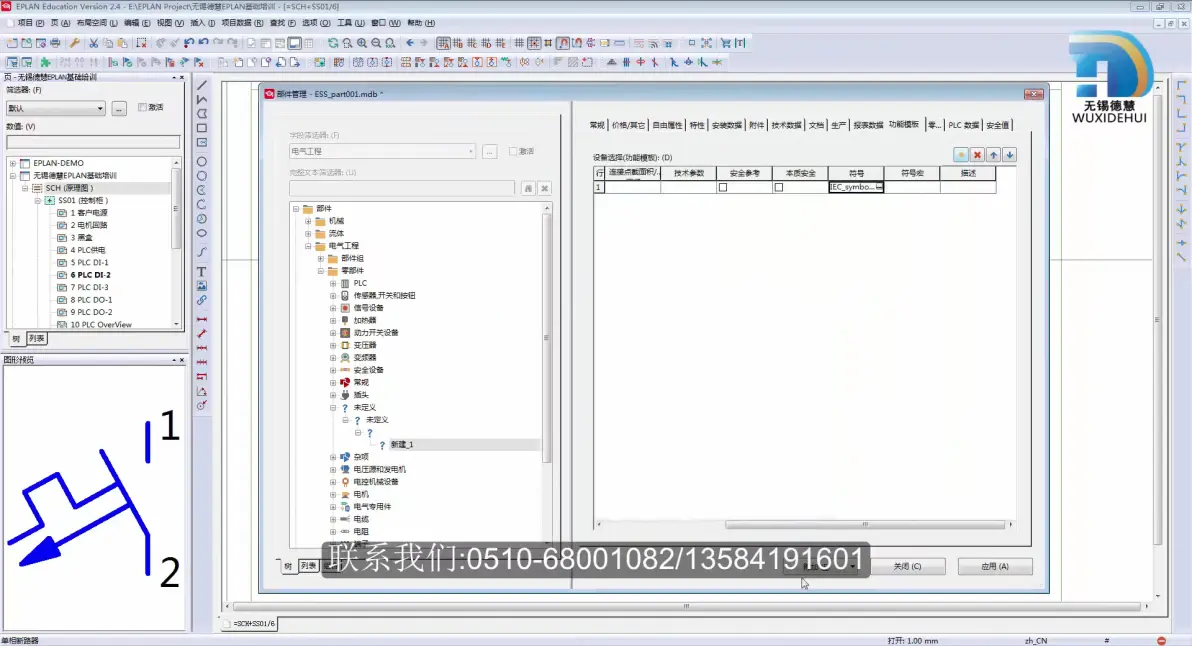

功能模板（要新建）--选择合适符号

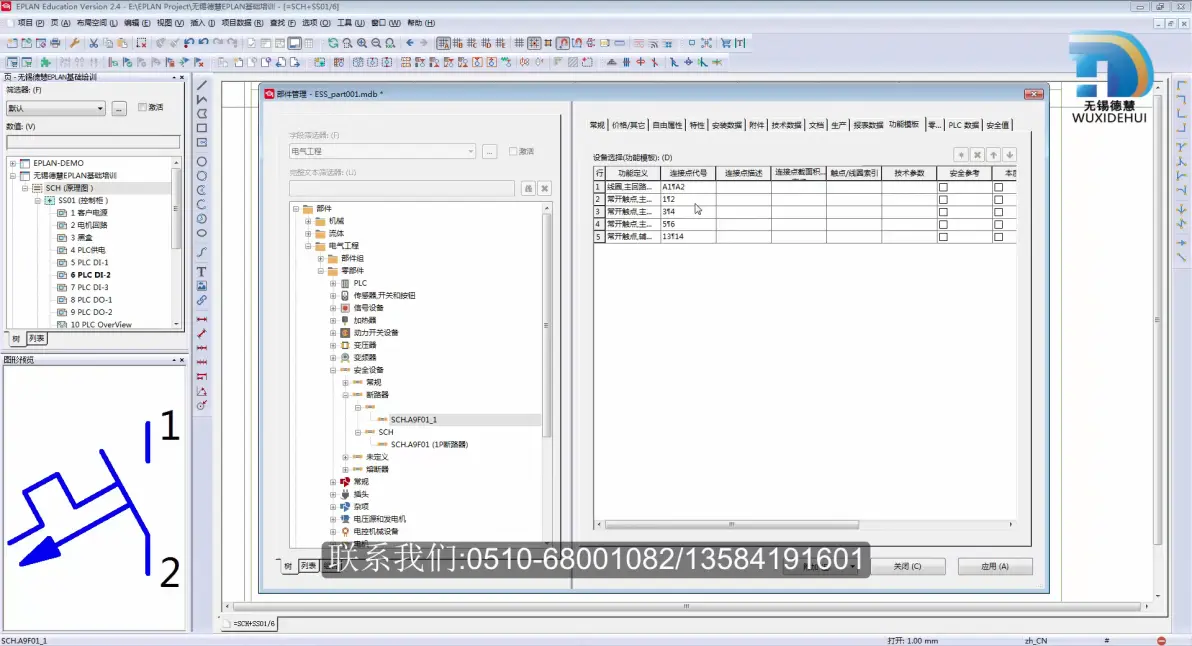

断路器部件功能模板建立示例（所有复杂元器件都得分解成单个元器件
部件库管理
部件选择结构树

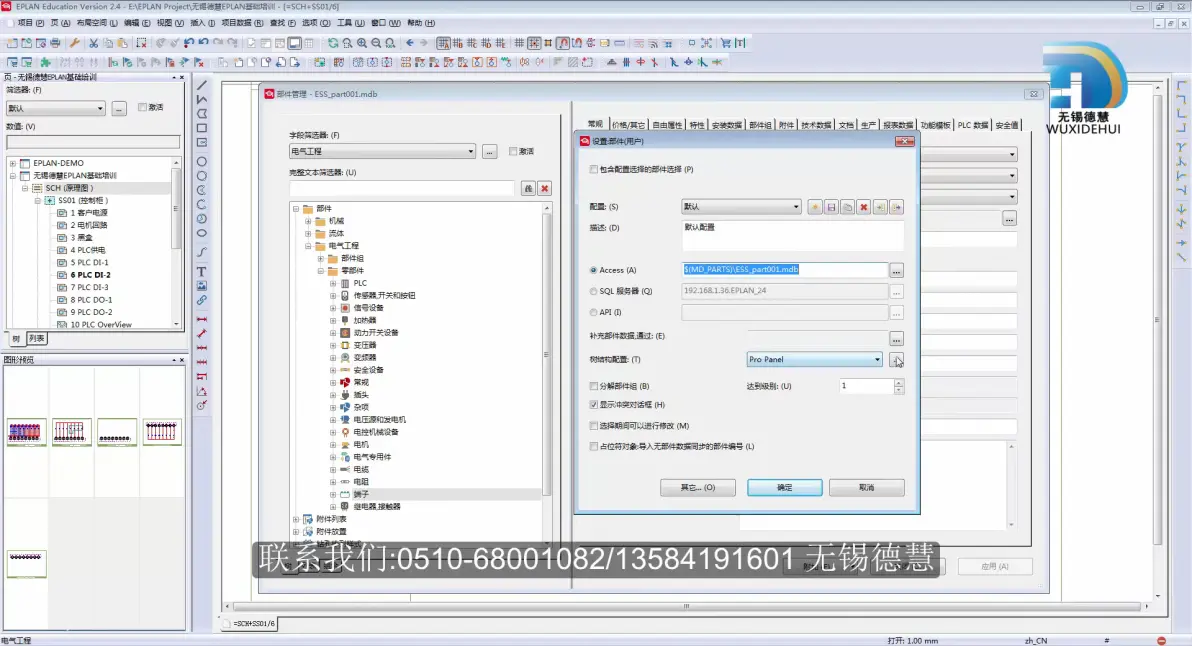

部件管理--右击设置--树结构配置--新建配置--选择部件，单击后边那个按钮，想增加什么--新建属性--选择需要的参数
数据集类型（可以修改）
部件选型（部件编号）【可以多选，选择属性】----项目数据--设备--导航器 --看没有定义的部件--双击--设备选择
基于设备的设计：右击空白图纸--插入设备
【ALT+INSERT】 打开部件库
【N】 改变符号
工具---部件---部件主数据导航器 --直接选择想要的部件往图纸里拖

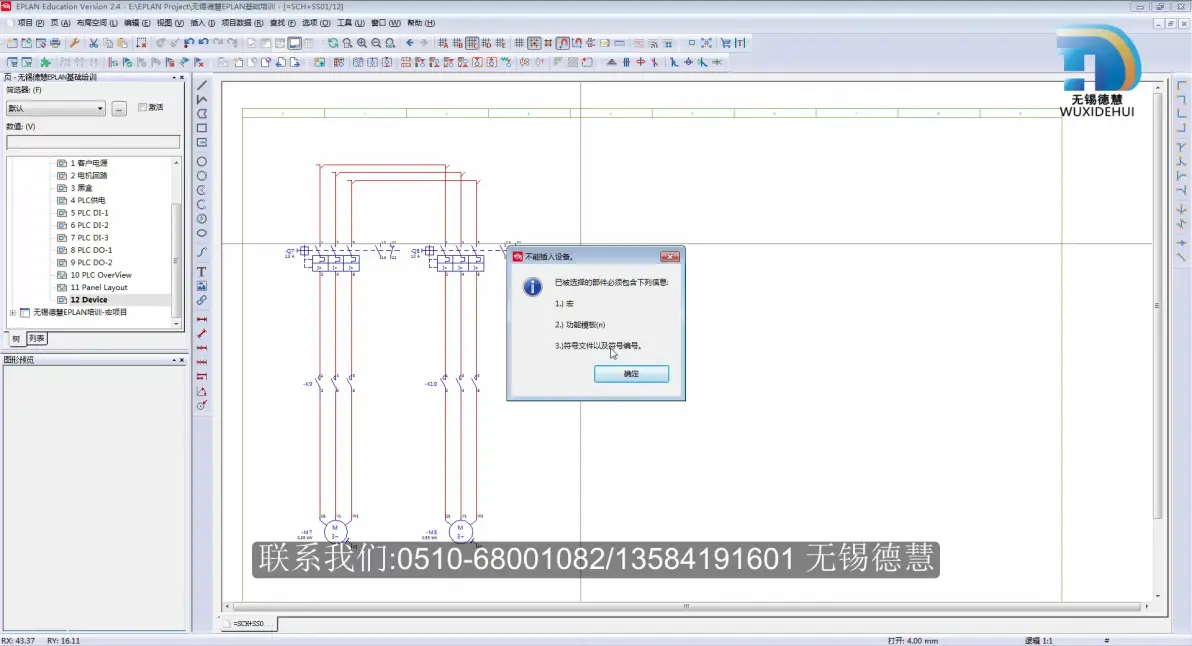

这个报警怎么处理？？
1、给它插入一个宏，画一个符号 CRTL+F5 创建一个宏
2、功能模板里面插入 输入需要的信息

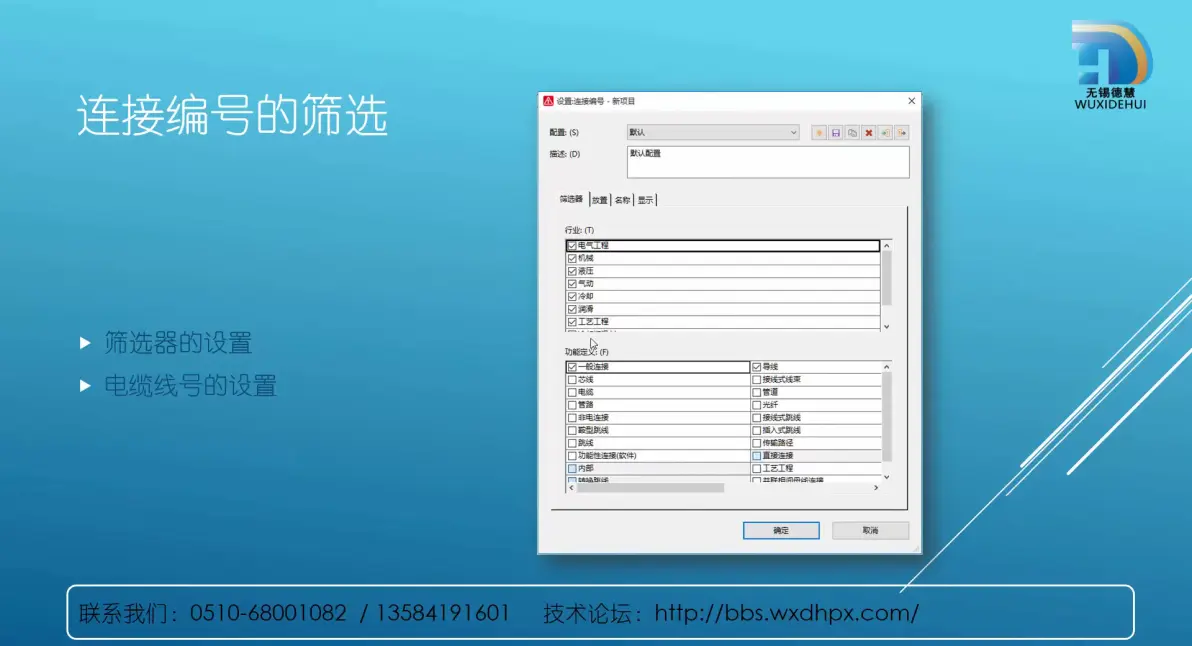

在线编号 ---新建一个配置后
离线编号：元器件在图纸上，后期需要修改的话这个就叫离线编号

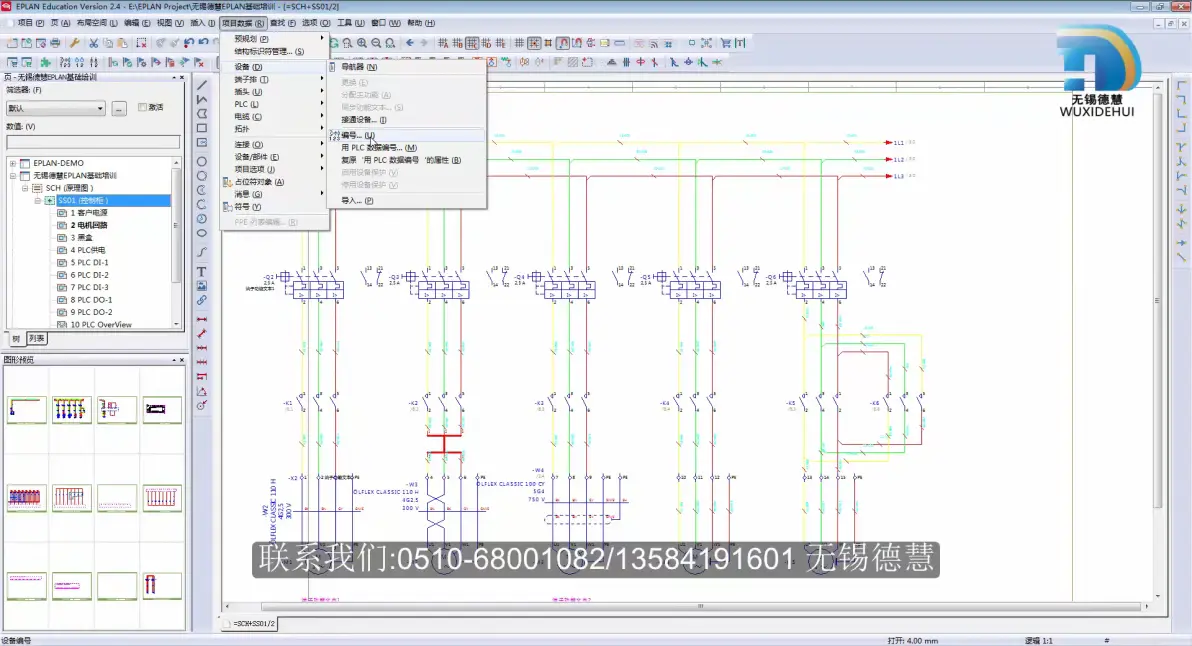

项目数据--设备---编号
安装板的布局

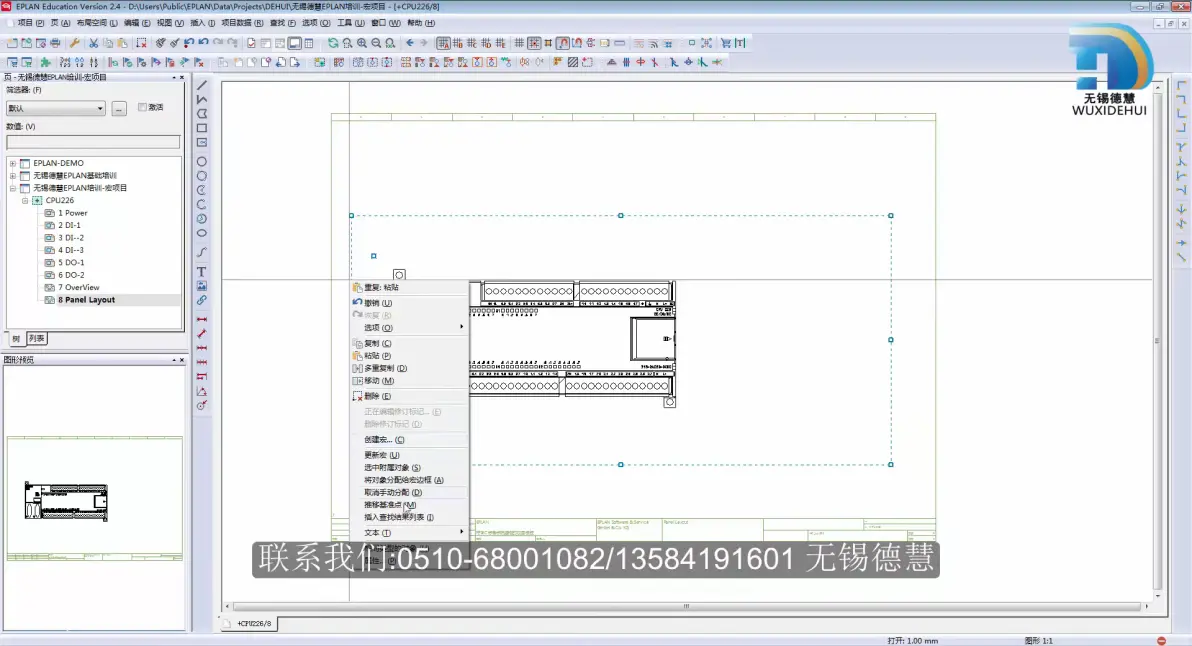

第一步：1、可以拖动安装板按钮，然后点击属性修改，如果页面大小不够，选择页属性把比例放大
2、插入设备--威图 -安装板--点击导入尺寸

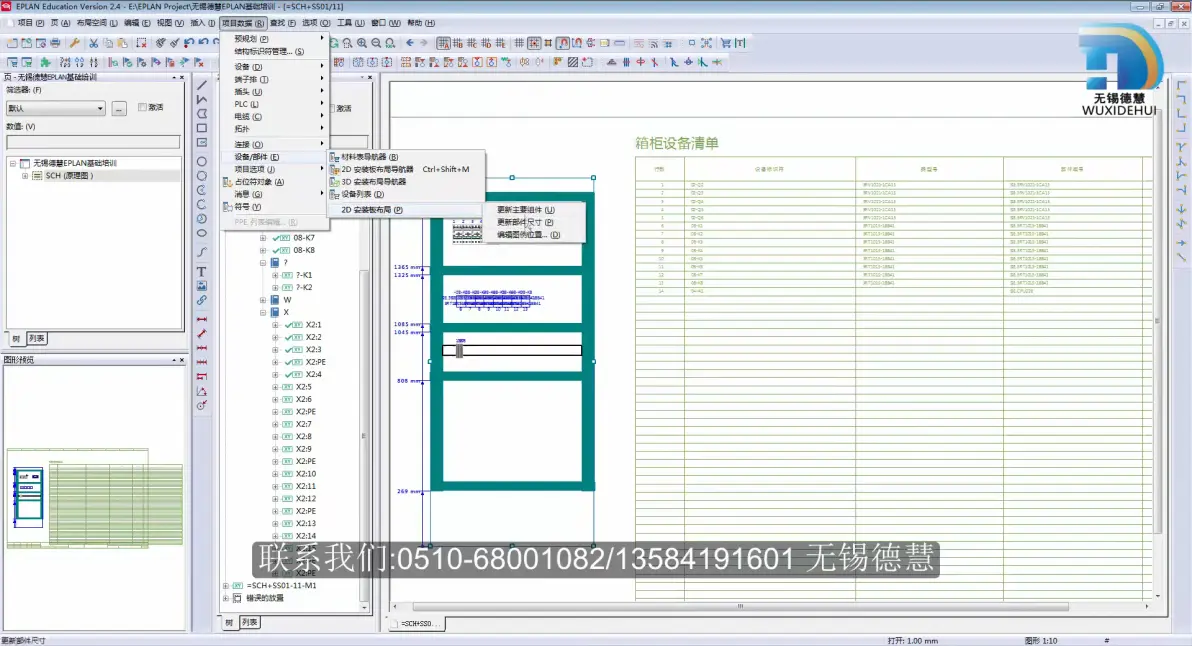

第二步：项目数据--设备/部件--2D安装板导航器
线槽可以用矩形命令来画。
第三步：放置部件
第四步：使用增量尺寸标注来标注尺寸

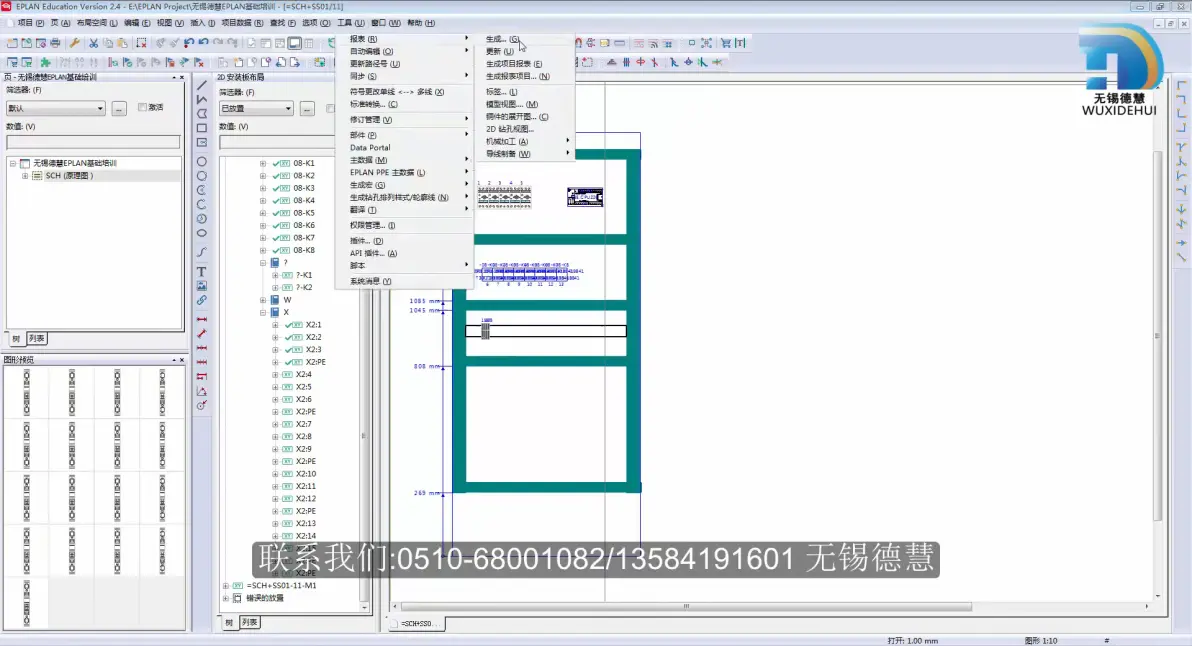

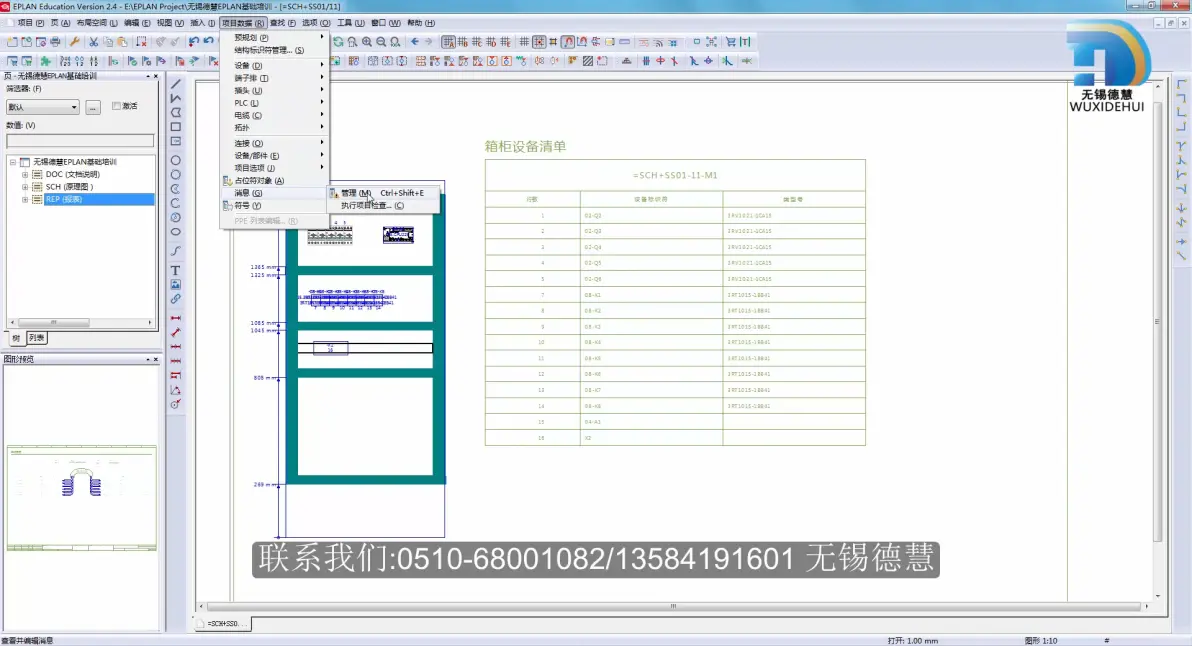

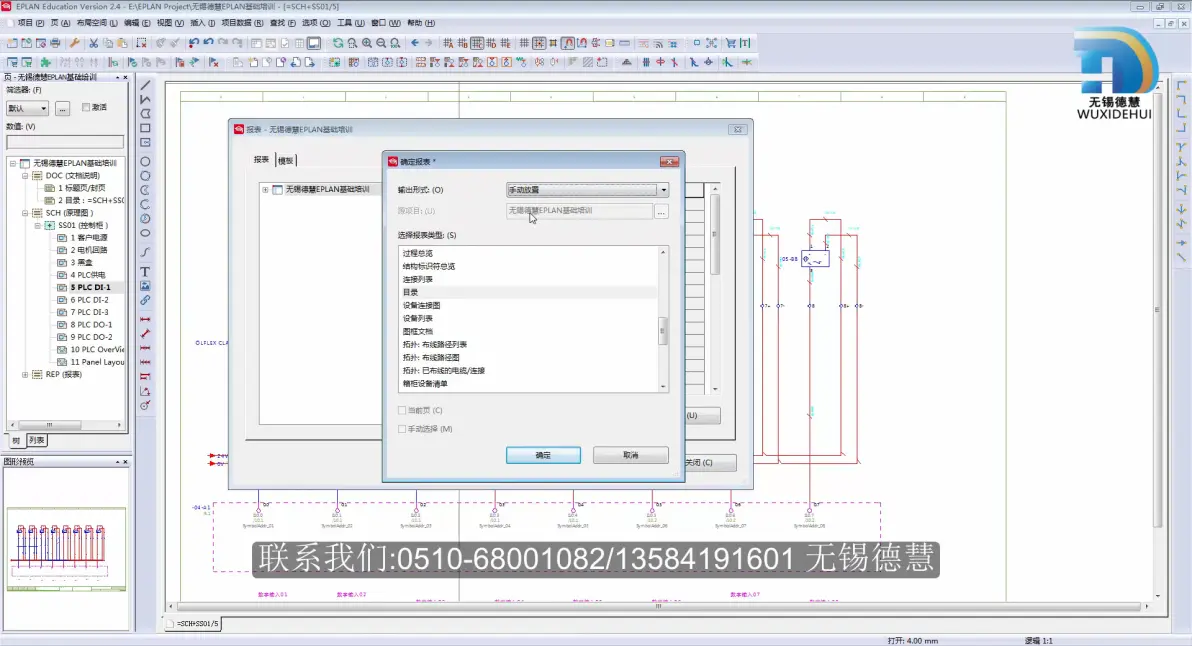

第五步：生成报表 工具--报表--生成--新建报表--输出形式：手动放置---勾选手动选择
更改编号操作--报表记得更新
EPLAN 报表

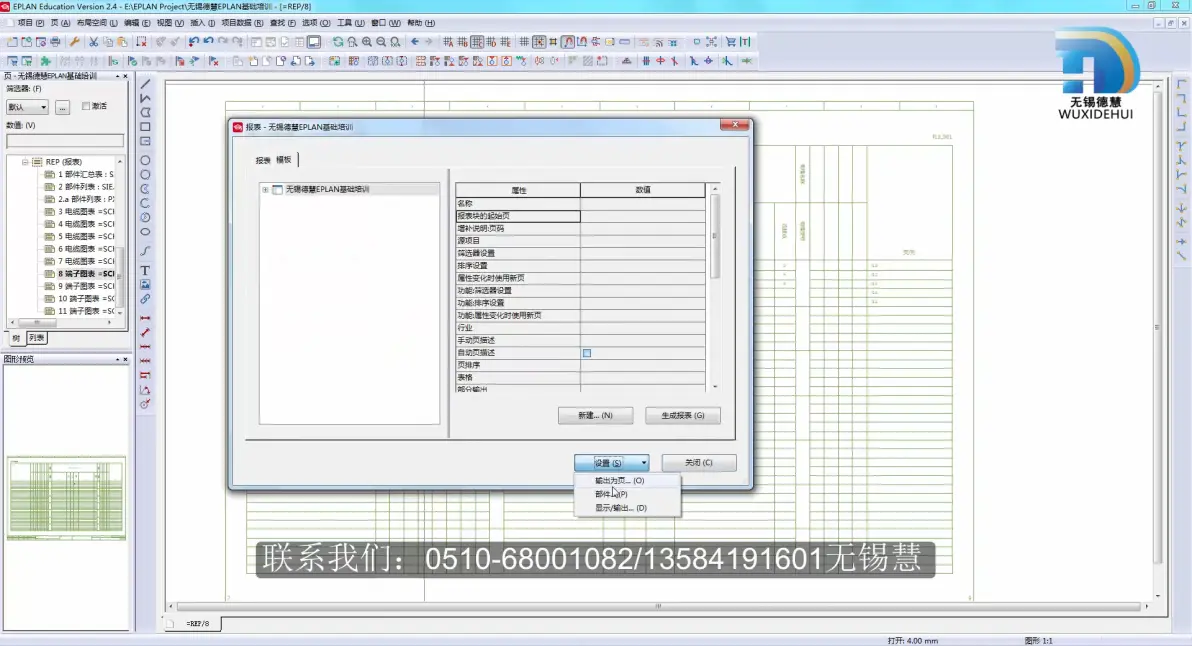

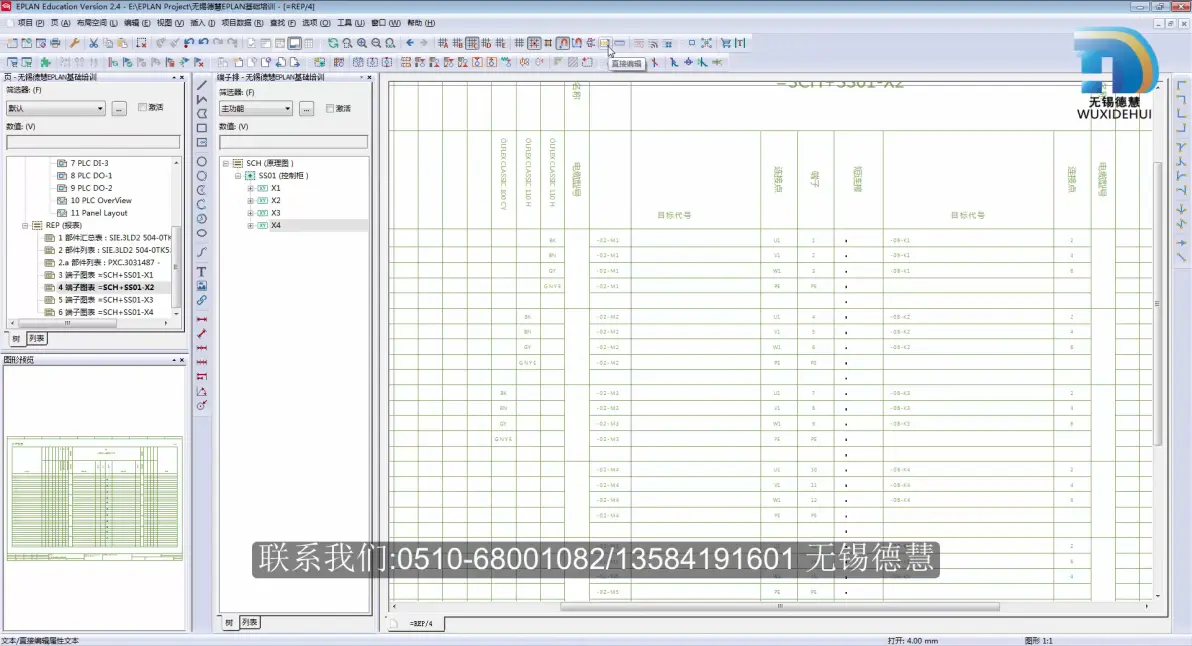

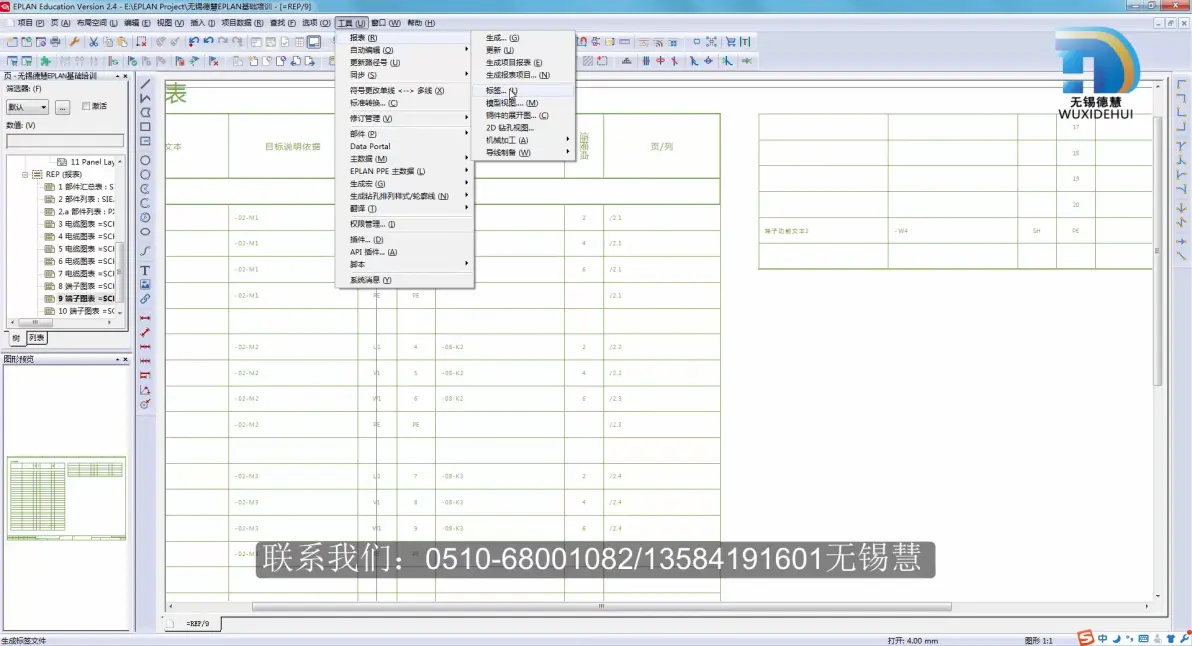

工具--报表--生成---新建--选择自己需要的报表
筛选器--选下显示位置
部件汇总表数量为0---说明有主功能但是未选型

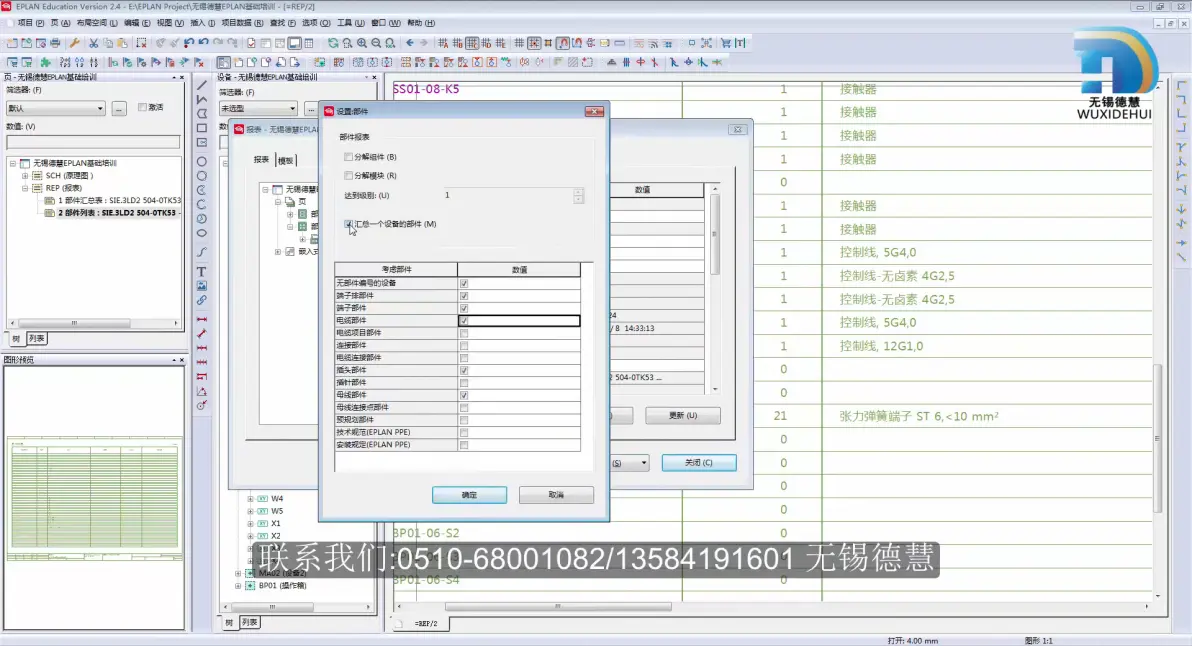

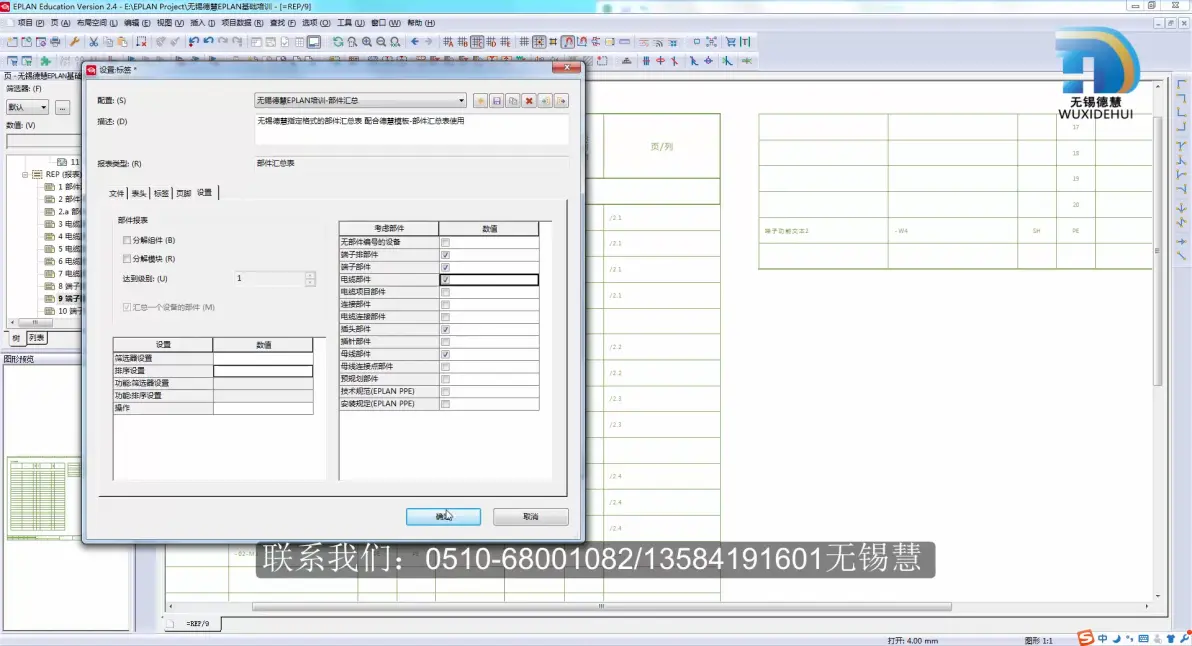

报表--生成--设置（右击）--部件
把汇总一个设备的部件勾选掉就会相同部件逐个显示
相同意思的东西都显示一个意思而不用换成“=”
上方导航栏--- 直接编辑

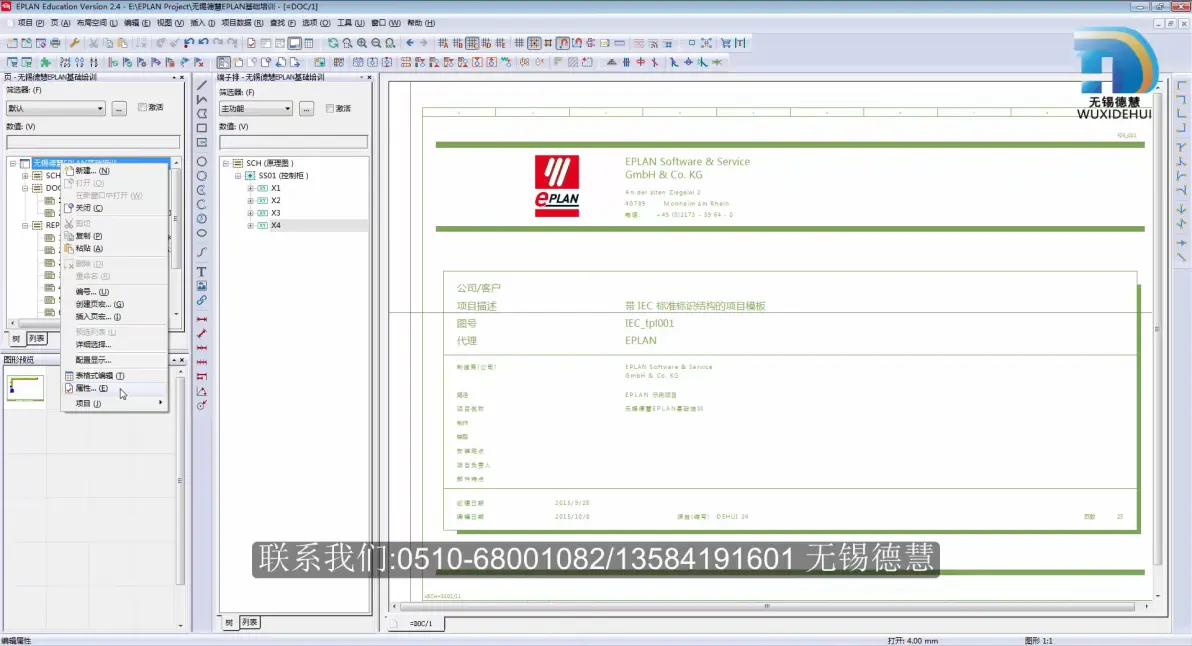

标题页
修改标题页的信息

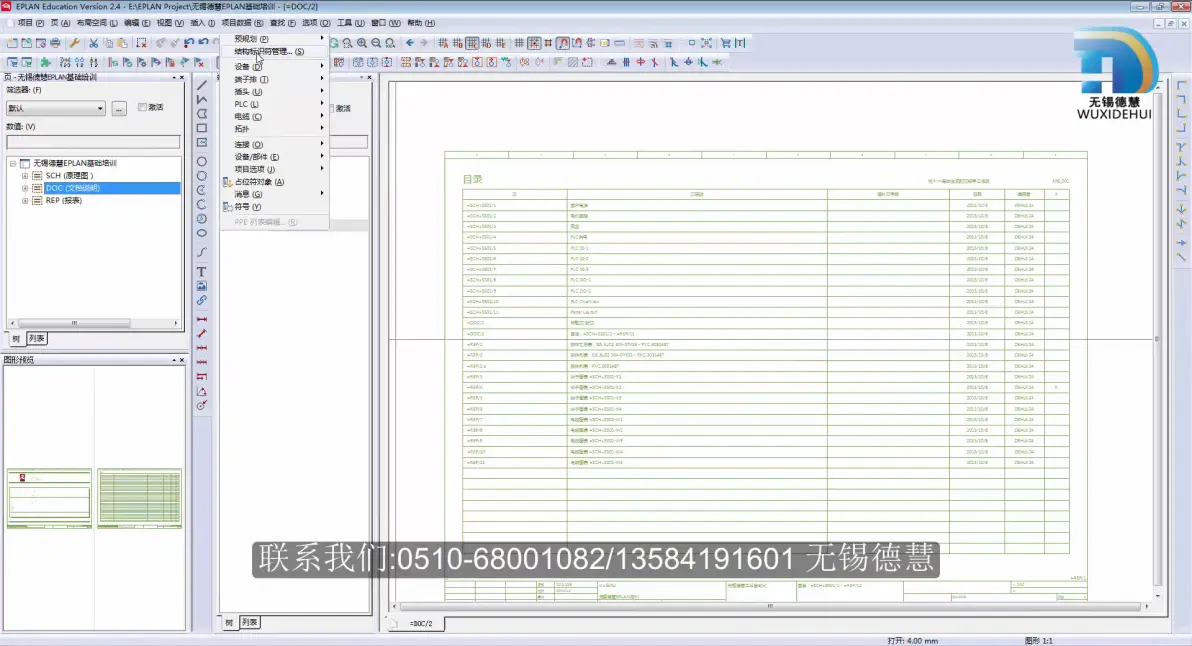

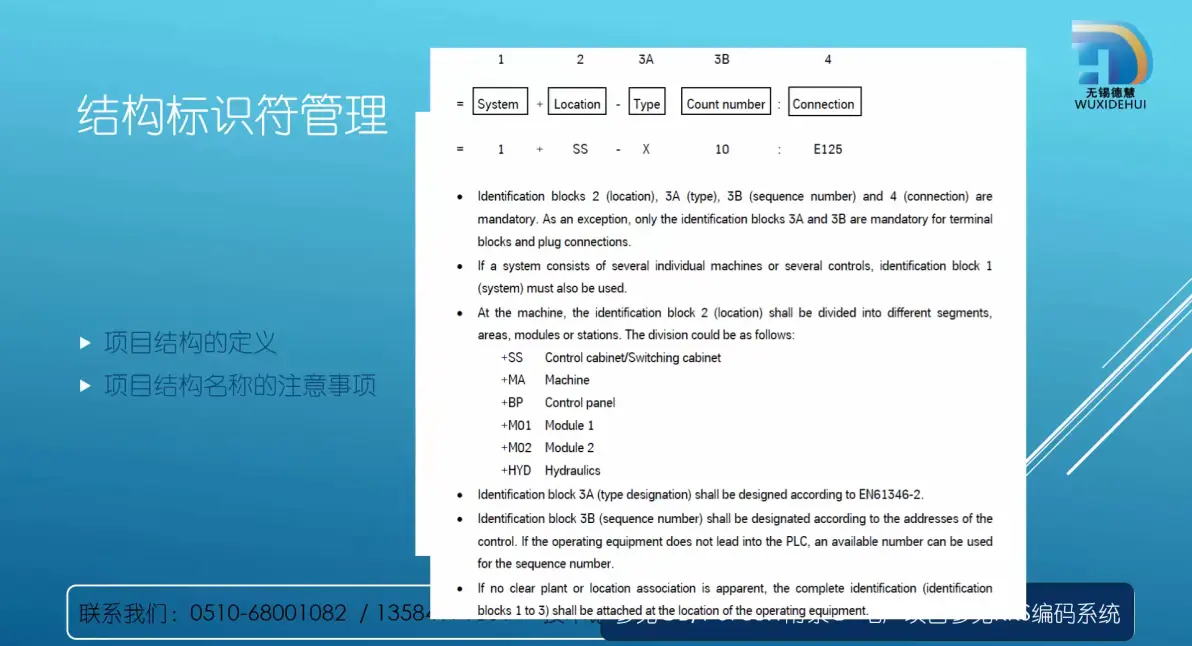

项目数据--结构标识符管理--调整子分组的位置
打开后选择列表，然后选中，上下调整
手动放置报表--就想放在某一页给人看

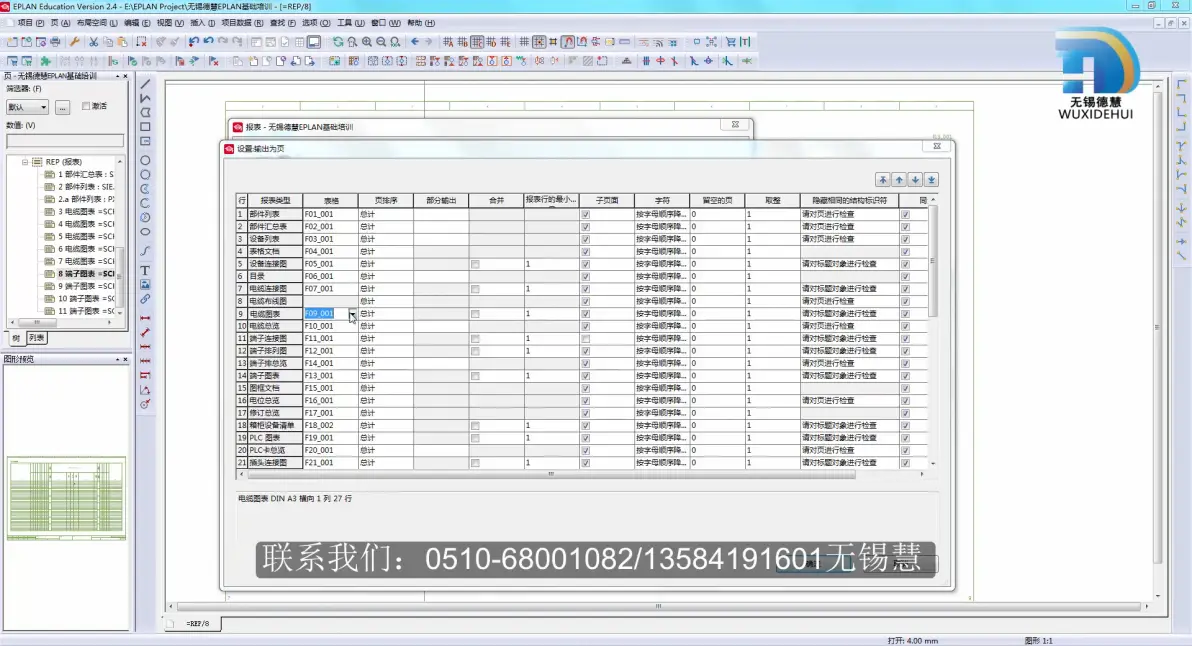

报表模板的建立
多次新建需要的表
页名决定报表的排序--与实际页码没关系
新建完后--检查排序没问题--关闭--选中项目--工具---生成项目报表

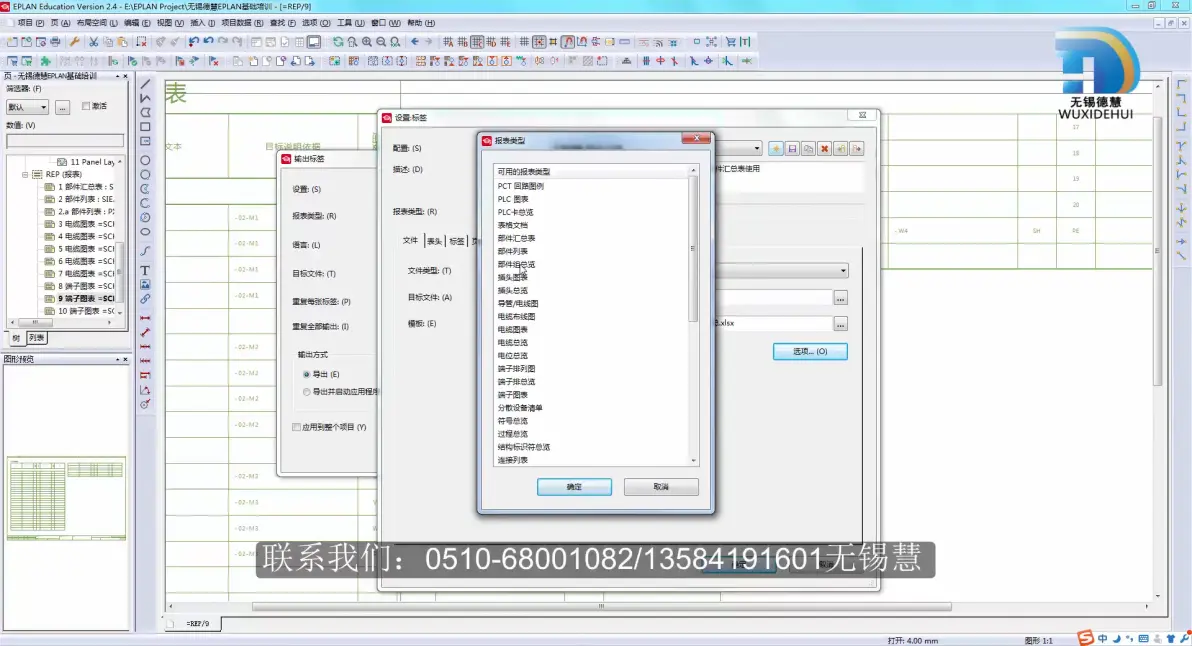

报表的类型更改
标签的生成

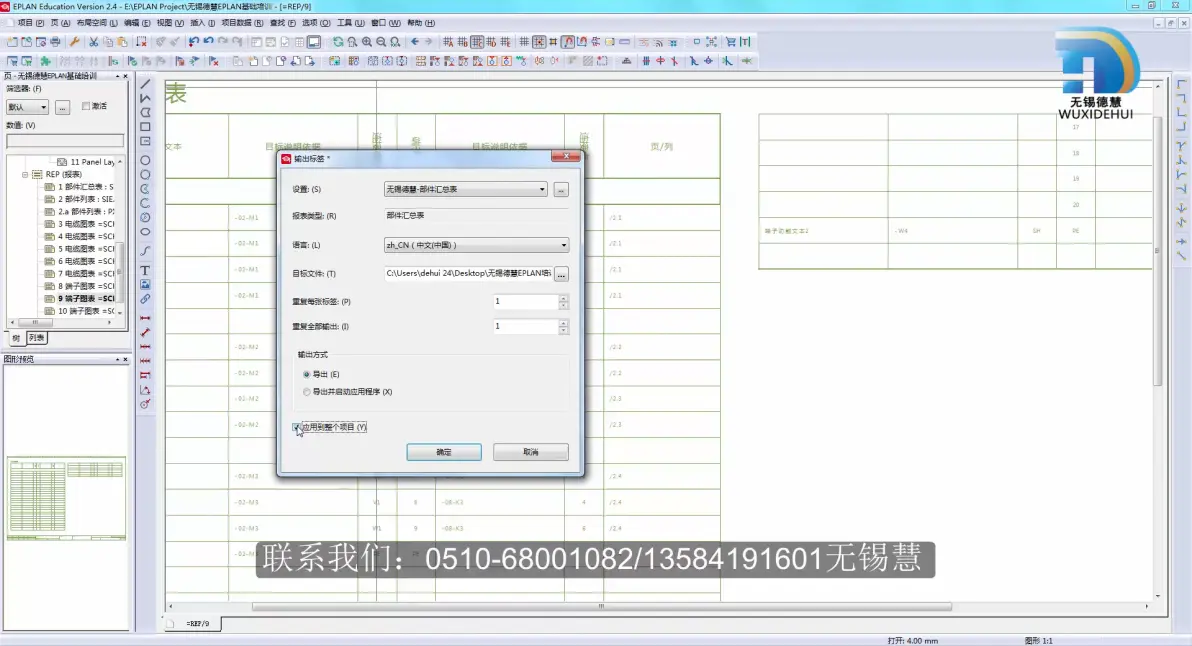

工具---报表---标签
应用到整个项目

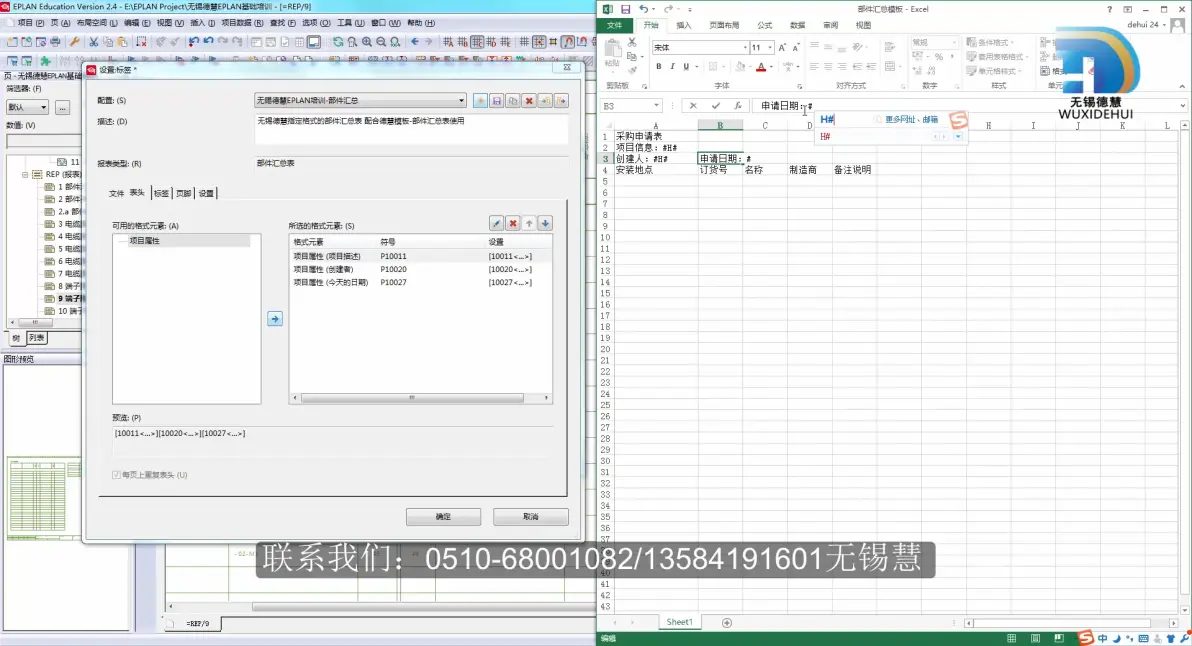

模板的建立

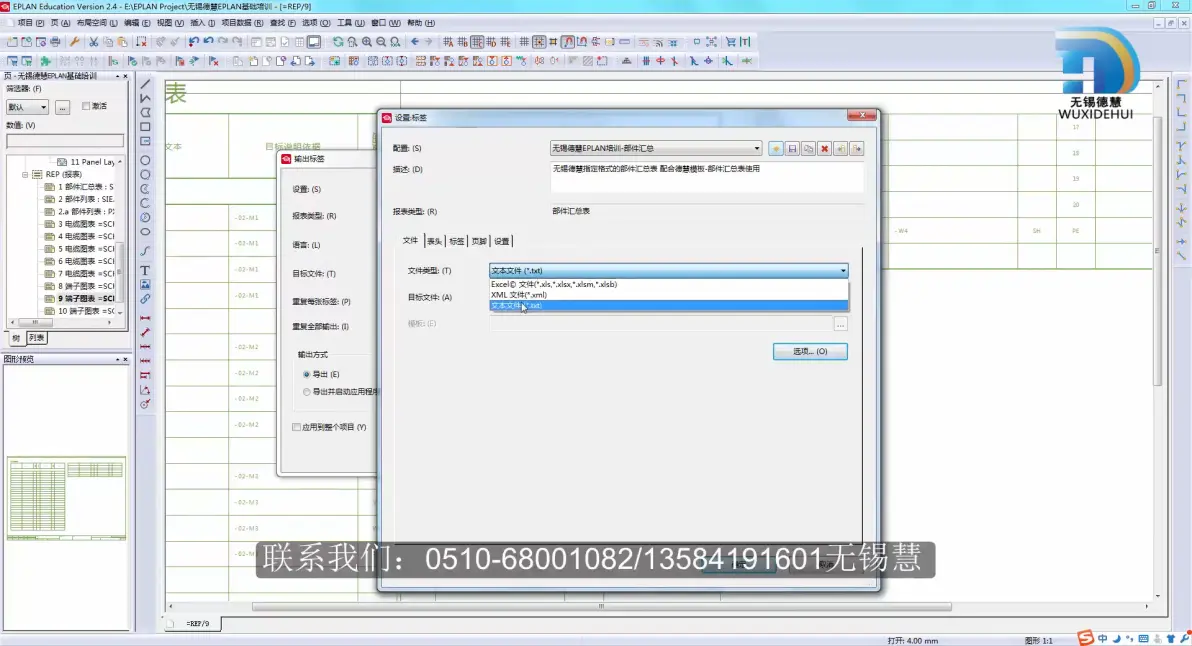

文本：输出文件的类型
表头：项目属性--显示一些信息（10011、10020、10027）--添加即可

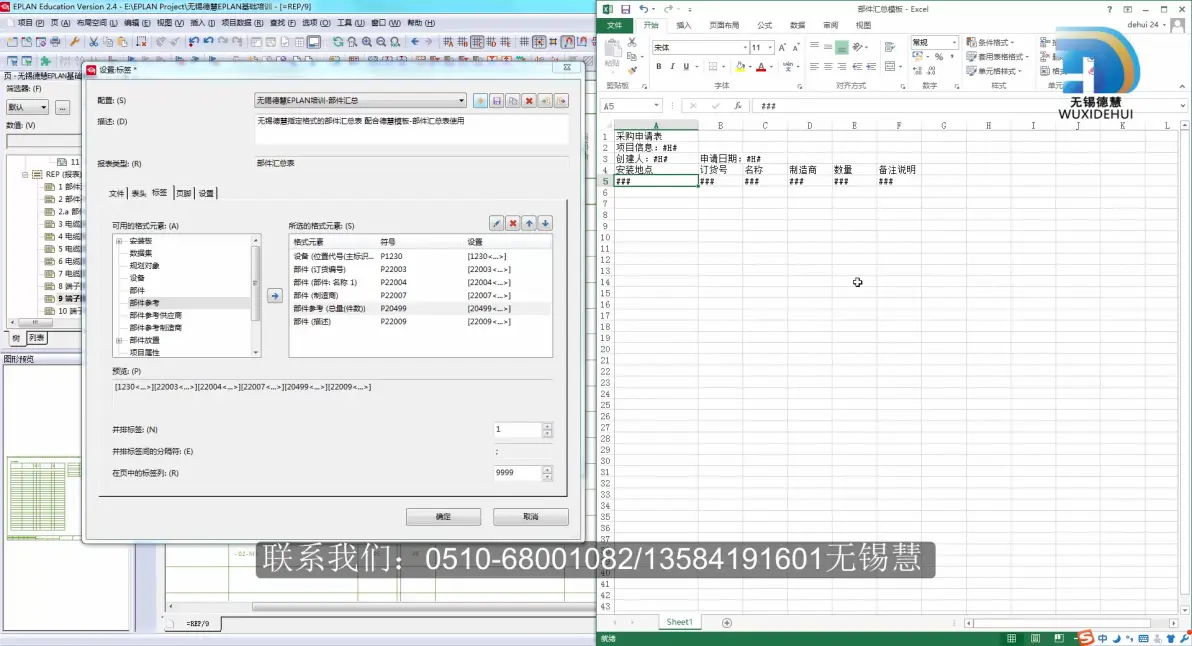

标签：首先新建EXCEL的空模板，建立表格内完整内容。然后在EPLAN 内选择需要的【可用格式元素-】设备P1230（安装位置）格式--P22003 （订货号）

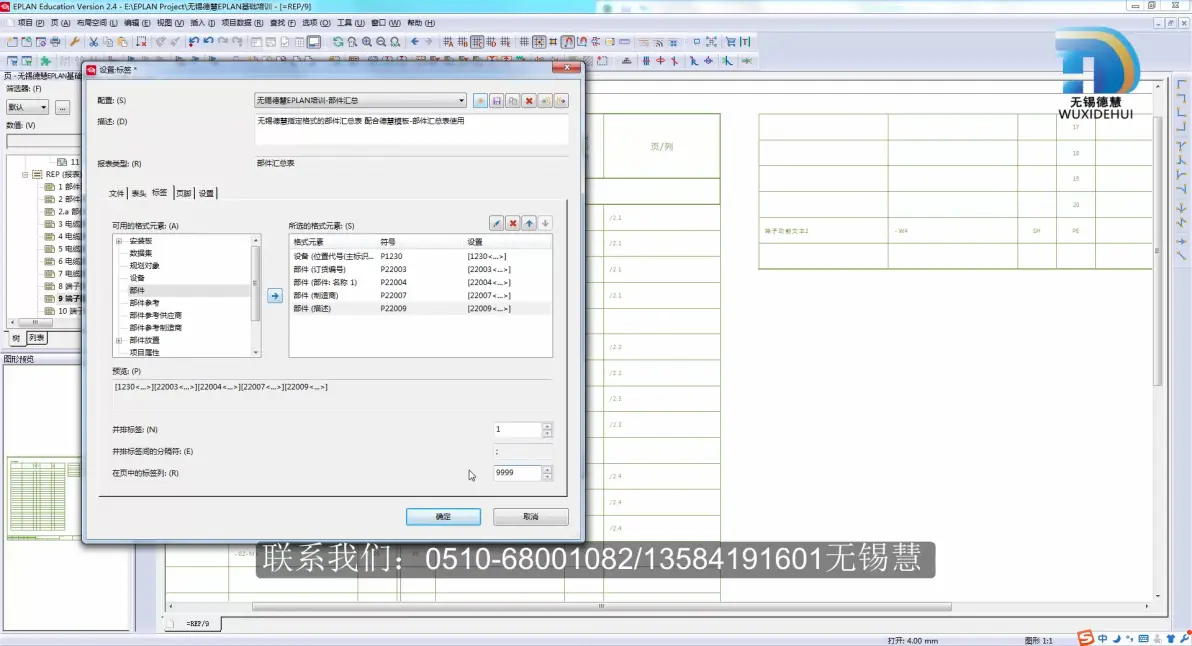

在页中的标签列---一页中多少元器件然后换行--改大点即可。图中所示9999
表格模板里的顺序要跟EPLAN里的设置对应起来
页脚：随便搞搞
设置：下图所示

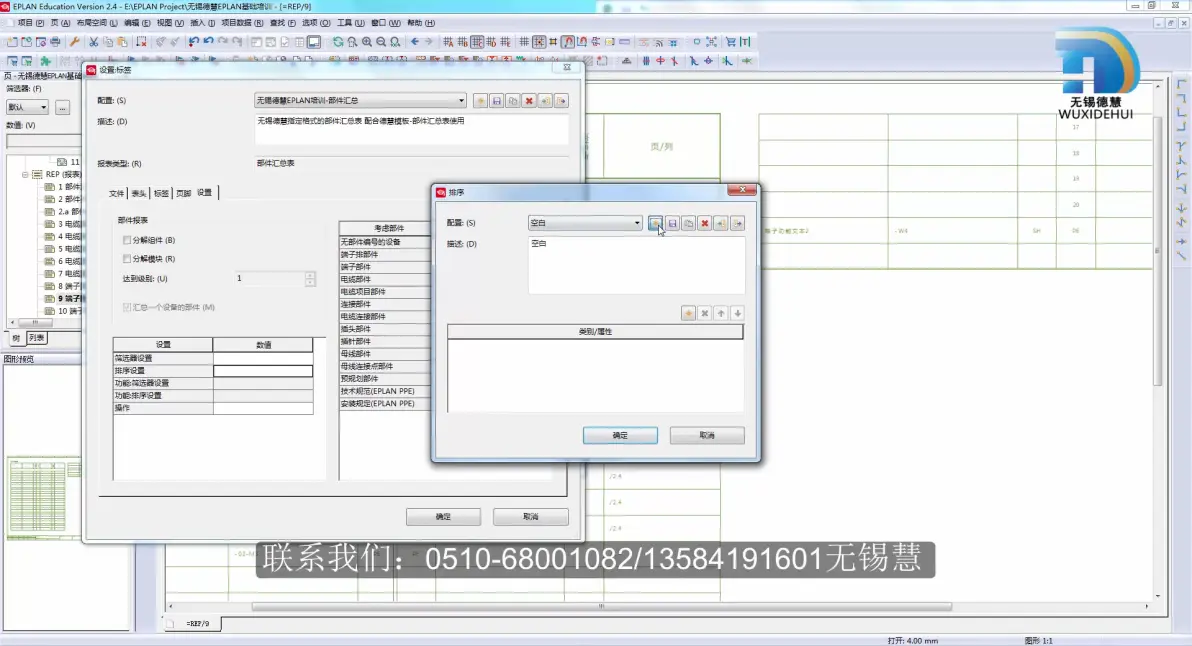

排序设置---设置输出的规则
新建一个配置

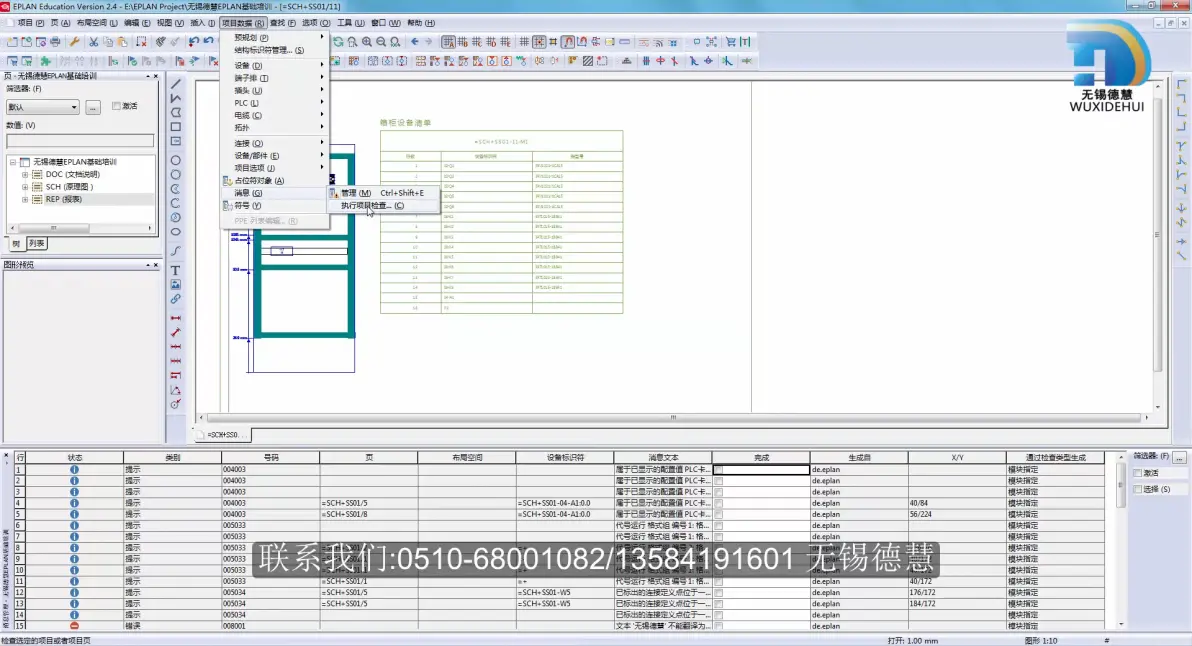

项目管理

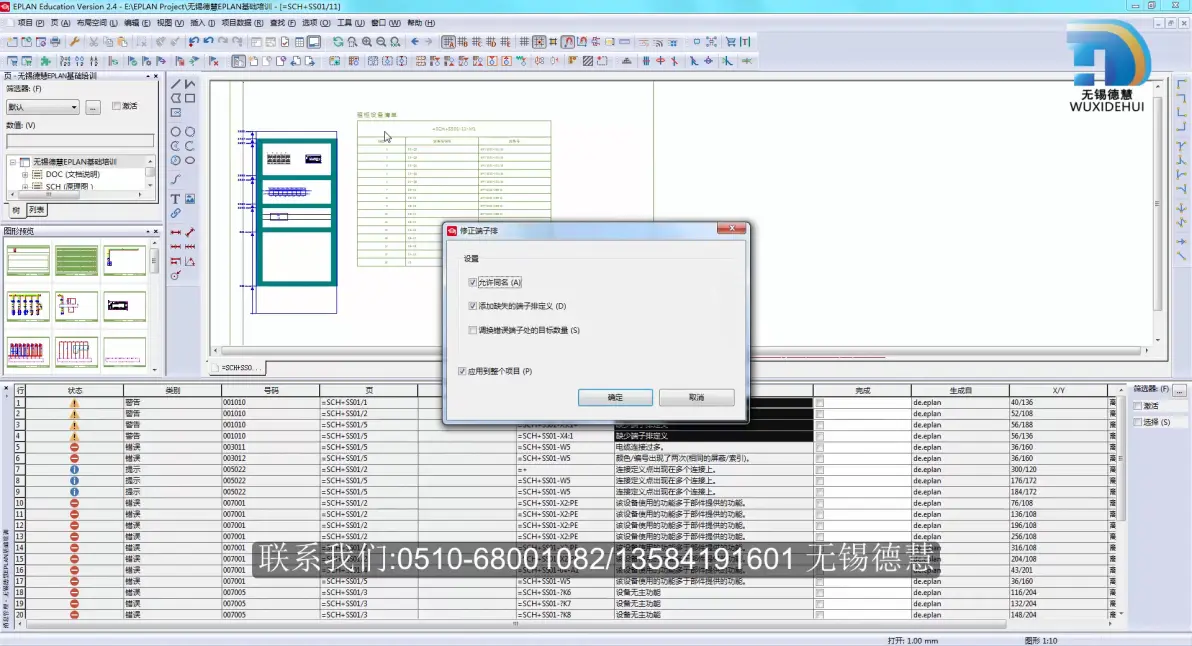

消息检查--点开管理--再点执行项目检查
缺少端子排定义
电缆连接过多---找到电缆看下，如果是同一根跳线就插入两个端子
项目数据库和主数据库

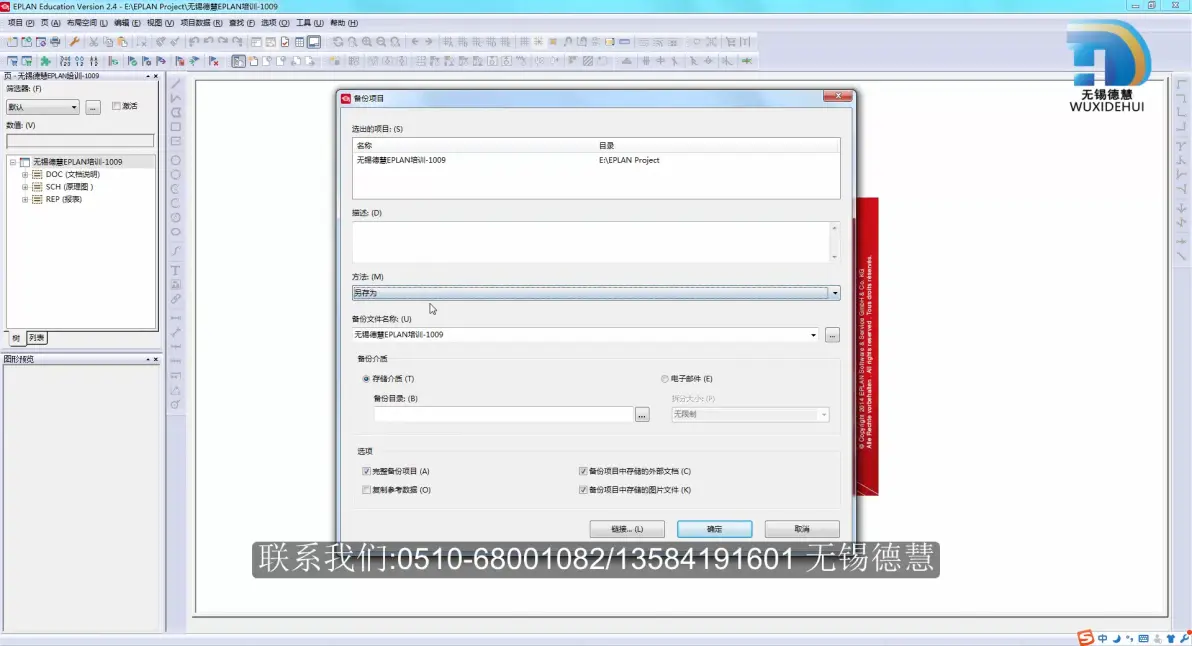

项目备份
方法：另存为
勾选：完整备份项目。复制参考数据
ZWE格式的文件需要进行--项目---恢复的操作

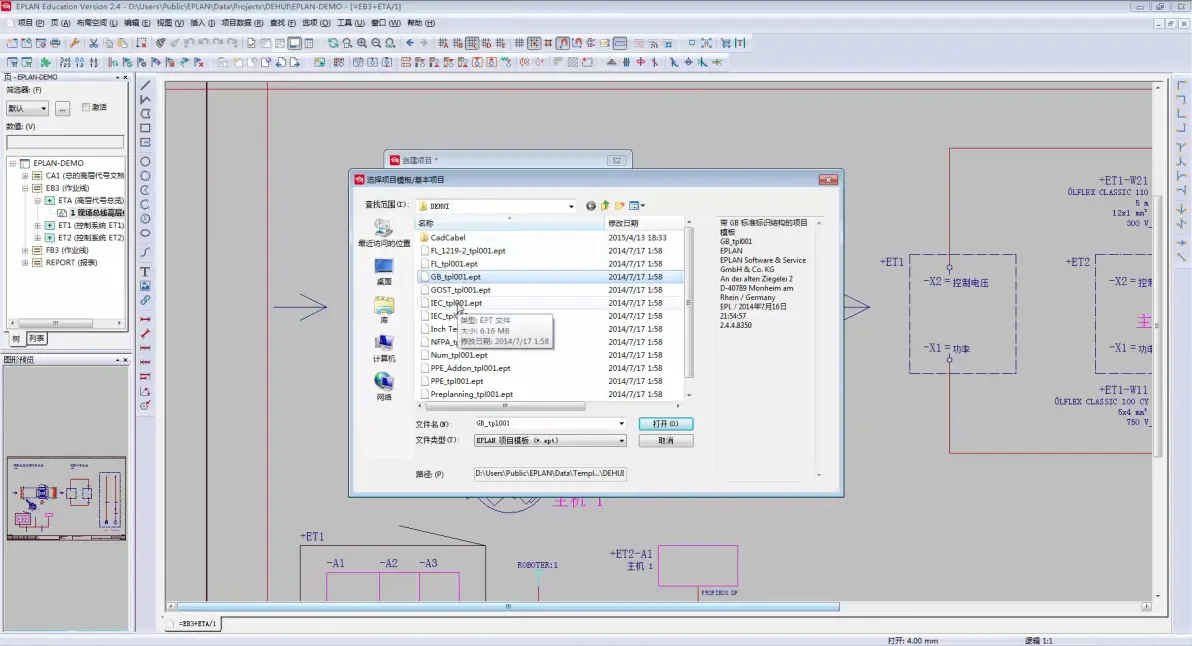

创建项目模板
如果仅仅是想保存之前的页、部件等其他的设置项目信息做成模板

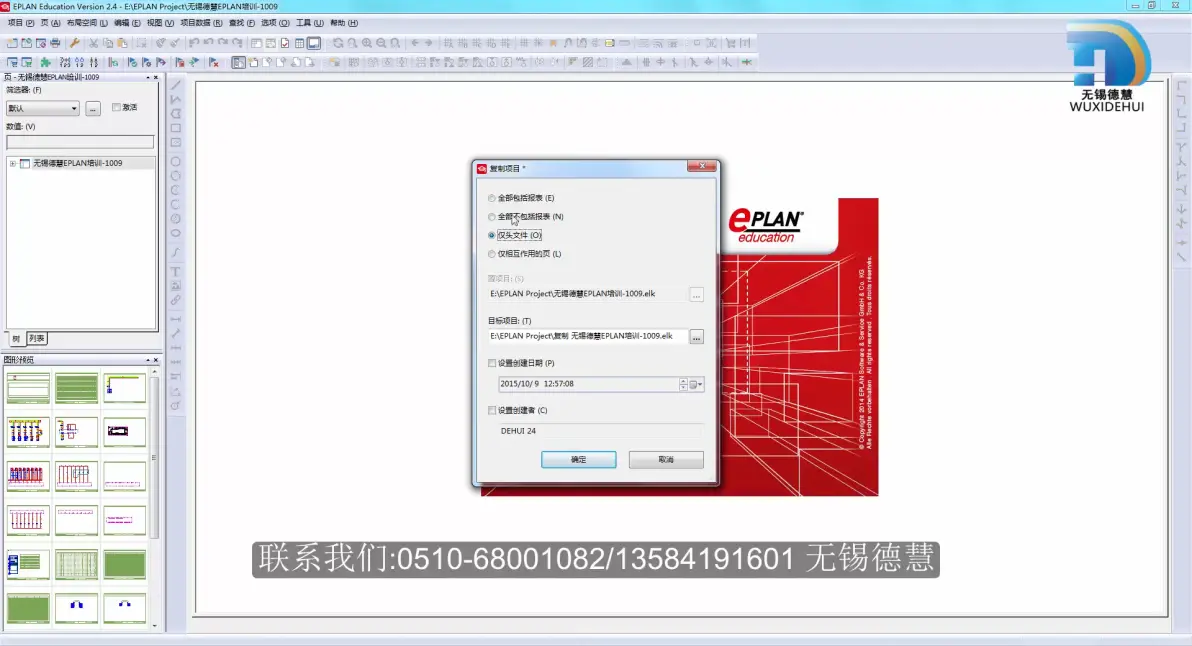

复制--勾选仅头文件--更改项目名称

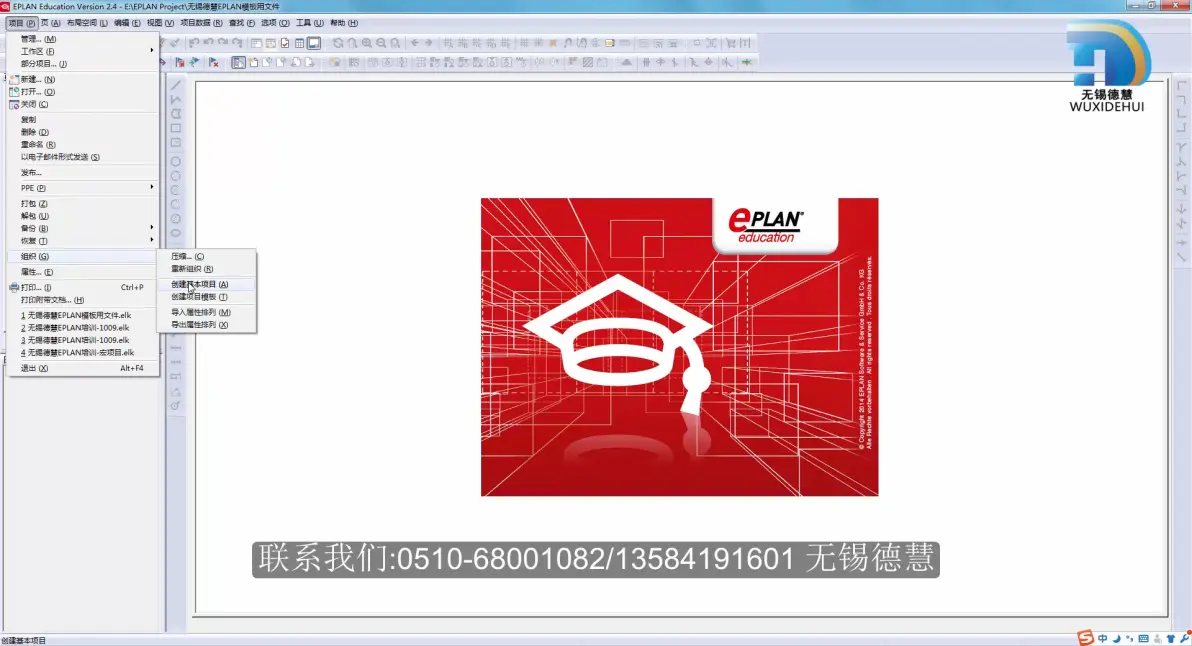

用这个复制好的头文件，项目--组织--创建基本项目
