EPLAN设计进阶:连接颜色的应用

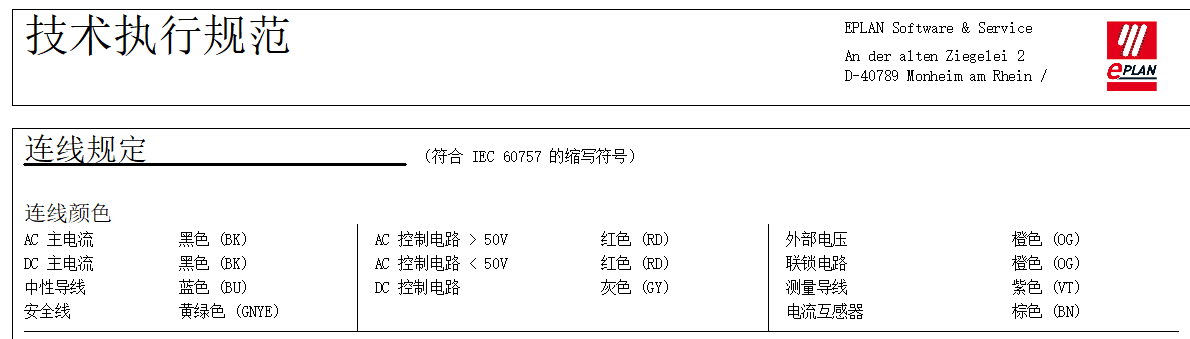

定义连接导线的“连接颜色”及“连接截面积”是电气设计中的关键步骤,它关系到成套柜的生产制作的规范。EPLAN自带的项目ESS_Sample_Project中,第二页图纸是一张技术执行规范,今天我们就来谈一谈电气设计中的“连接颜色”。

IEC 60757对应的国家标准为GB/T 13534-2009《颜色标志的代码》。GB/T 13534-2009该标准规定了常用颜色标志的字母及其表示方法。常用颜色标志的字母代码如下表所示。

颜色名称字母代码
黑色BK
棕色BN
红色RD
橙色OG
黄色YE
绿色GN
蓝色BU
紫色VT
灰色GY
白色WH
粉红色PK
金黄色GD
青绿色TQ
银白色SR
绿/黄双色GNYE

在电气图纸中连接颜色标志依据两项原则:

(1)在同一部件上使用颜色组合,应当按照表中所示顺序将不同颜色的字母代码相连表示。例如:绿/黄双色表示为GNYE、红/蓝双色表示为:RDBU。

(2)对于不同部件上的不同颜色,各颜色标志的字母代码之间用“加号”(+)表示。例如:具有两根黑色、一根棕色、一根蓝色和一根绿/黄双色的五芯电缆的颜色代码为:BK+BK+BN+BU+GNYE。

GB/T 13534-2009并没有对电气颜色的界限和性质加以规定。那么电气颜色的界限和性质有哪些标准呢?

目前电气颜色的界限和性质可参考GB/T 4026-2019。GB/T 4026-2019 《人机界面标志标识的基本和安全规则 设备端子和导体终端的标识》规定了用特定颜色或字母来标识导体的一般规则。下面是一些主要规则。

  1. 中性或中间导体应使用蓝色进行标识,推荐使用不饱和蓝色,通常称为“淡蓝色”。
  2. 交流系统中的线导体应优先使用黑色、棕色、灰色。
  3. 直流的正极用红色。
  4. 直流的负极用百上。
  5. 功能接地导体优先使用粉红色做颜色标志。
  6. 保护导体应使用绿/黄色双色标识。

在GB/T 4026-2019并没有规定黄色、橙色等颜色的使用性质,我们可以根据电气设备的实际用途及公司生产能力,按照线路的性质,灵活设计连接颜色。以下是本人在电气设计使用的连接颜色规范,供大家参考。

AC控制电路红色
DC控制电路黄色
PLC输入输出灰色
AC指示电路橙色
电流互感器紫色


  相关联的GB 7947-2010《人机界面标志标识的基本和安全规则导体颜色或字母数字标识》已作废,被GB/T 4026-2019代替。
