EPLAN中断点处理技巧:如何保持导线颜色连续性

EPLAN 其实是一个很不错的电气绘图软件,它和CAD大相径庭,让人值得一提的是:EPLAN的耗费内存非常小,安装包只有1个多G,和CAD庞大的体积比较,EPLAN可真是电气人员的标配。


而且内存小的优点能给电脑减轻压力,要知道,当今西门子的TIA软件最新版V15的安装包已经大达30+个G 了,如果再有其他一些软件,感觉自己的电脑会卡死在路上吧!还没开始工作已经暴跳如雷了!


最近刚开始用EPLAN,发现EPLAN一个功能简直有用,就想着给大家分享一下,这个好用的功能就是:不同的导线可以设置成不同的颜色。

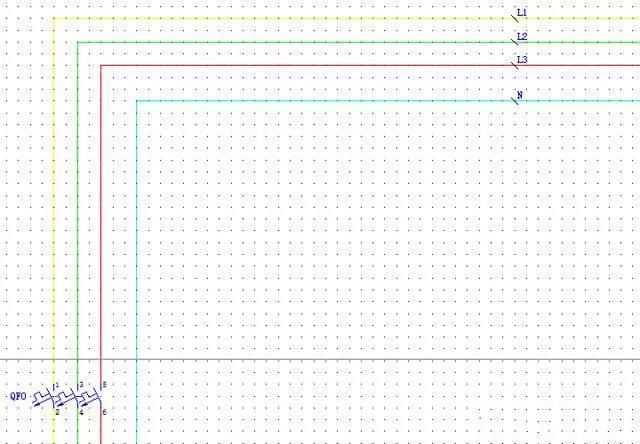

   图一



如图一所示,把三相交流电设置为不同的颜色,这样做不仅便于观看分辨,而且整个图纸也比较漂亮,还可以打印成PDF文档,无论印成图纸还是在电脑上观看,一目了然,非常便利。


后来研究了一下这个的实现原理,其实是利用EPLAN 中的电位定义点功能,定义四个电位点 L1、L2、L3、N,分别设置不同的颜色,但是,它也会出现一个普遍的问题,想必很多人也都遇到过,那就是出现断点后,颜色就不连续的问题。

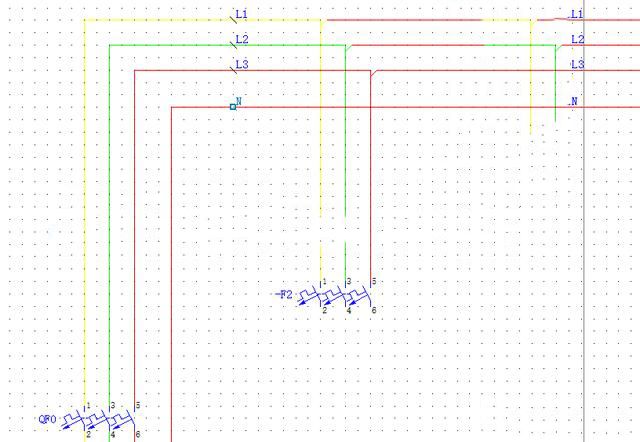

   图二


如图二所示,增加一个断路器后,看右边荧光笔表示的部分,即使线路是相连的,但是更新后,颜色还是没有改变,问了度娘后,网友们都觉得是断路器让线路断开了,EPLAN软件自身判断为不连续了,解决方法也是花样多多,但感觉很多也没命中问题的本质。


个人认为,原因是:电路没有形成回路,也就是右边的导线是悬空的,上面只有电压,没有形成电流,因此EPLAN判定为无效的,所以就没有改变颜色。

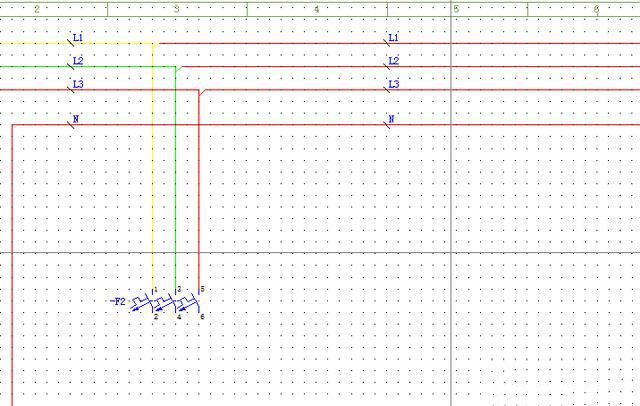

   图三


大家看图三,右边只是EPLAN中几个连接符号,没有任何元件,所以,这段线路是无效的,解决的方案就是让线路形成回路,或是加上元器件,在这里,我们加上端子

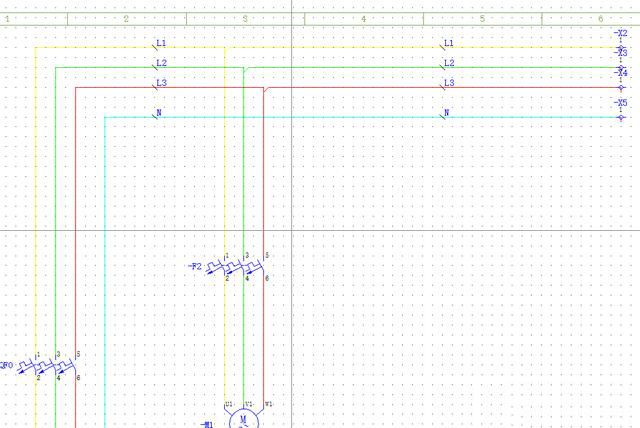

   图四


如图四所示,加上端子,EPLAN就认为这是一段有效电路,就可以了。所以,多次试验认为,只有有效电路,利用电位定义点改变颜色才会有效,否则,导线还是原来的颜色。


   图五


如图五所示,这个指示灯并没有形成回路,所以连接零线的导线还是红色的。
