EPLAN中3D安装板：线槽与导轨制作技巧

在制作EPLAN的3D安装板时，首先要将安装板上的线槽与导轨制作完成，然后再放上元器件与其他功能。

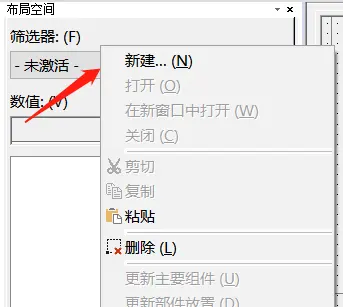

1. 制作3D元器件，首先进入布局空间-导航器，然后在导航器中新建空间。

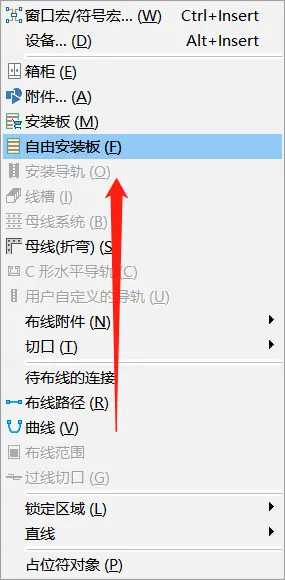

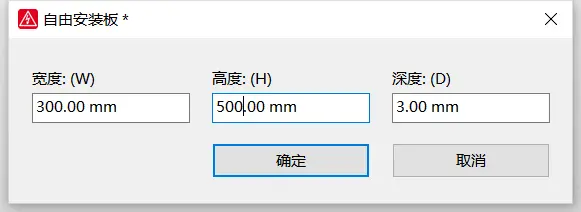

2. 在空间1内插入自由安装板，设定好相应的尺寸。

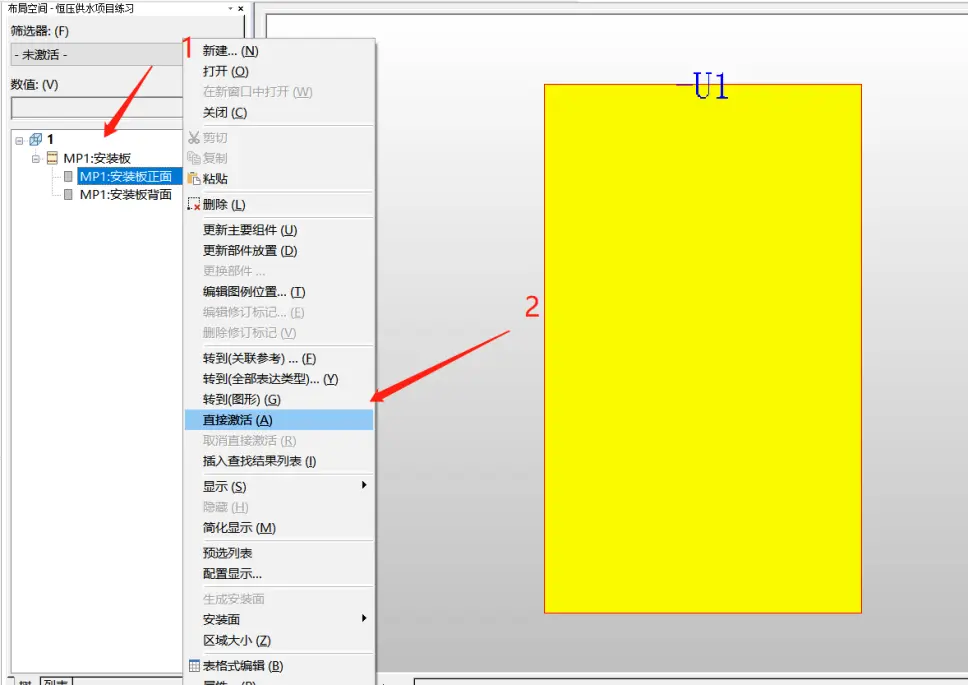

3、右击安装板正面，点击直接激活。

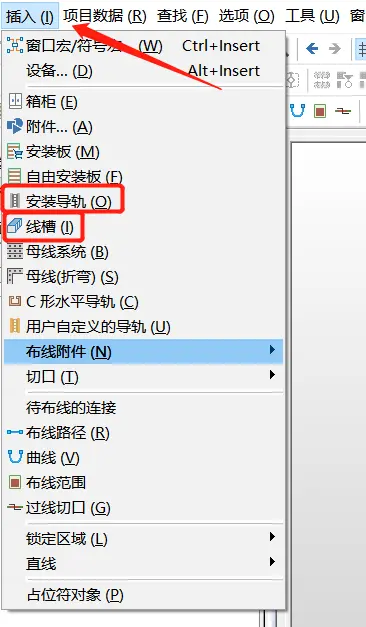

4 激活完毕后在插入-导轨/线槽中即可放置相对应的导轨和线槽。

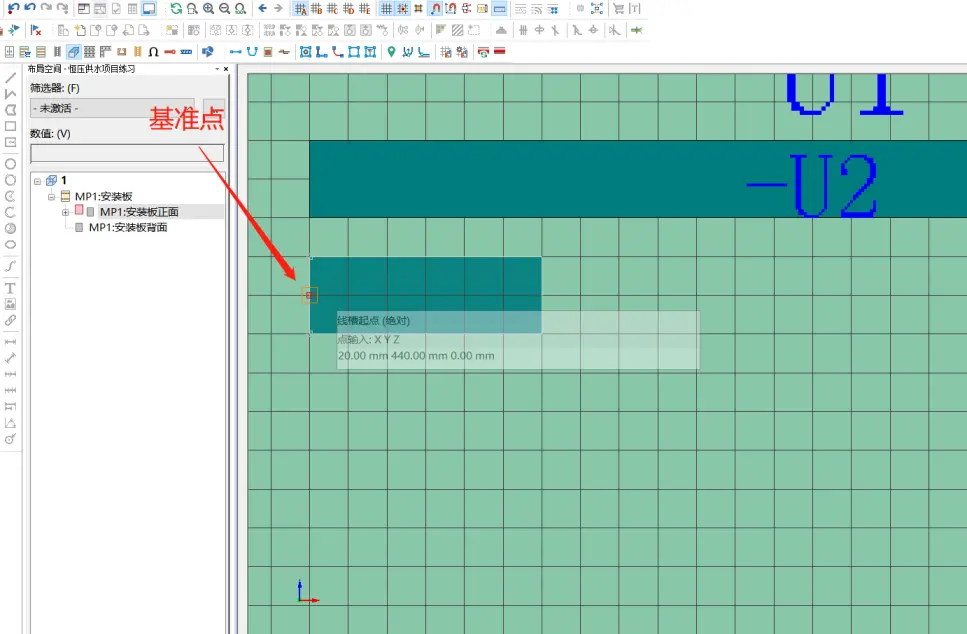

5.在放置导轨和线槽时，启用大写锁定，按下大写字母A即可切换线槽或导轨的基准点，这样更容易放置。

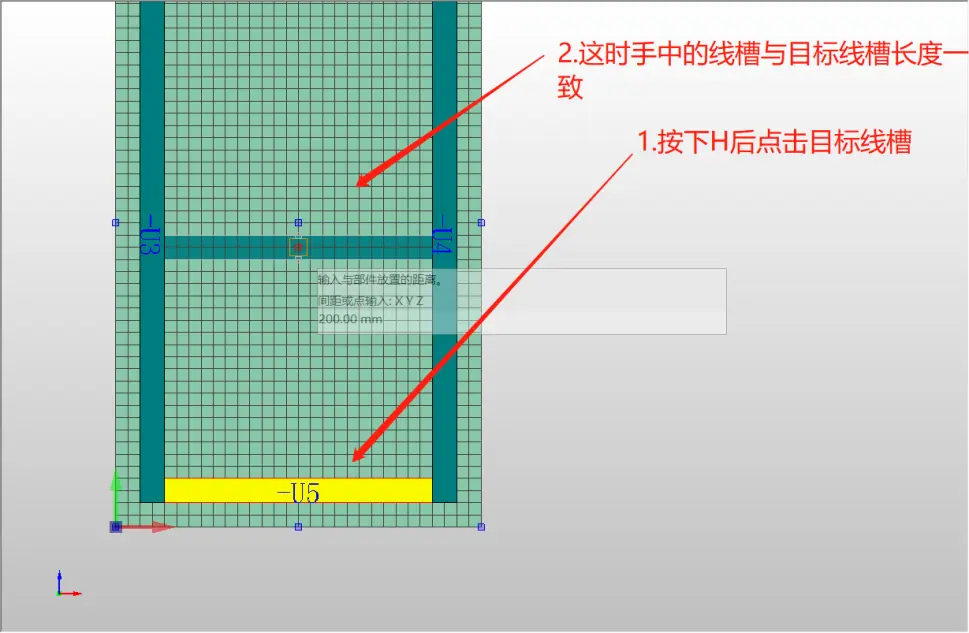

6. 在放置线槽时，按下大写字母H，然后点击已放置线槽，可以取已放置线槽的长度。

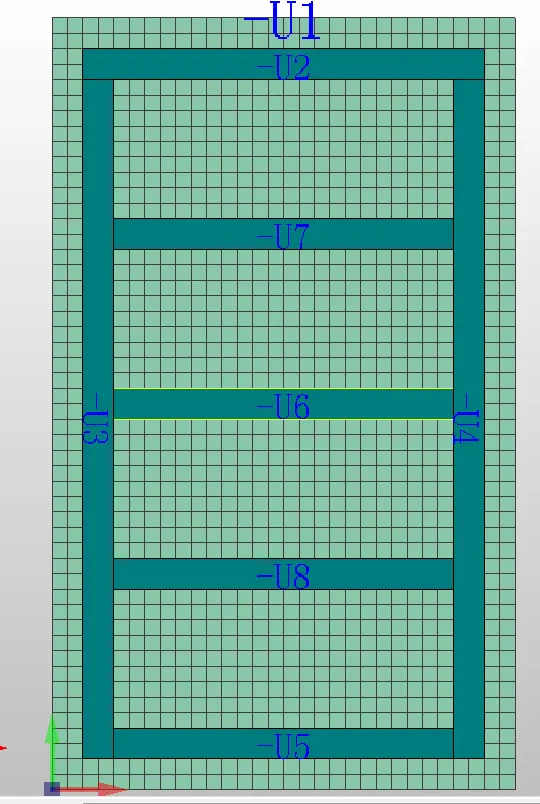

7. 如果要放置在两条线槽的当中取中间位置，按下J，然后点击上方，这时线槽会放置在上下线槽之间的中间位置。(导轨的放置与线槽同理）
