Shift键在EPLAN中的高级应用技巧

      Shift有变换、转换之意，在我们日常操作系统里使用时，常用来复选一些文件，但在EPLAN里除了复选外，它还有其它一些功能哦，下面就跟我一起来操作看看吧。

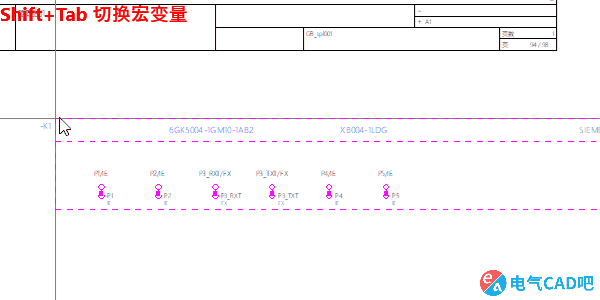

      1、Shift+Tab：在插入宏时，切换宏的表达类型比如你想在原理图里放一张2D外形的图形，直接拖出来时按TAB只能切换不同变量的，但同时按下Shift+Tab，就可以切换不同宏的不同表达类型了。

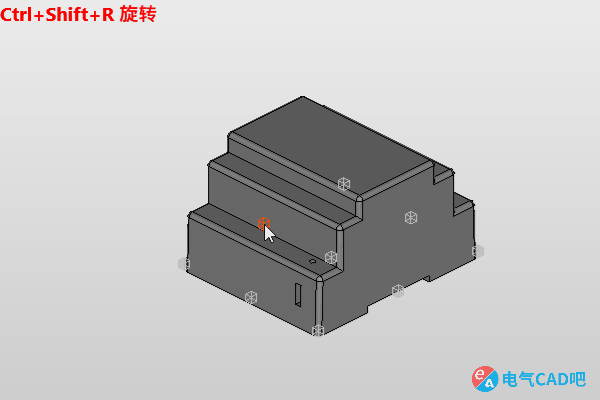

      2、Ctrl+Shift+R：更改3D宏的旋转角度这个很多人问过我了，不知道3D宏如何旋转，很简单Ctrl+Shift+R。

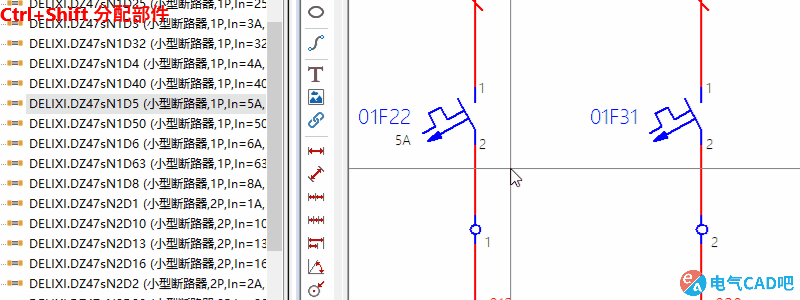

      这个用起来相当爽，在重新给符号分配部件时常用，先从部件导航器里选中部件，然后按Ctrl+Shift拖进图纸里就完成分配或更改部件的功能了。

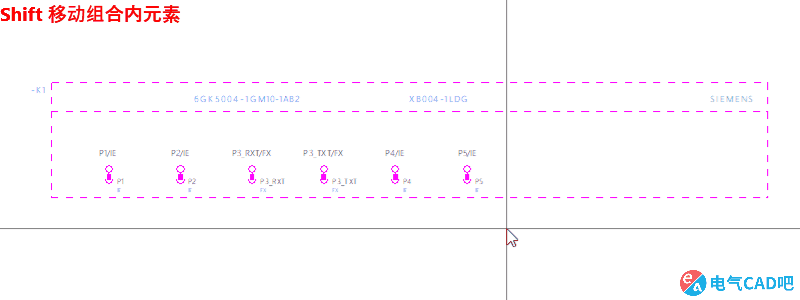

      对组合元素，有时需要单独设置组合内某个符号时，可以按下Shift键在操作即可。(如果不起作用，检查菜单：选项>考虑组合 需选中）

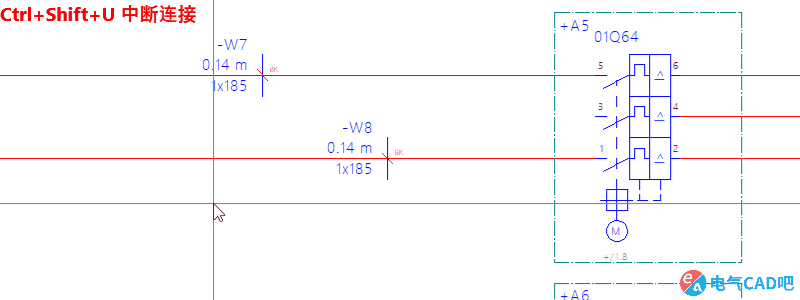

      对于原理图中自动生成的连接导线，可以通过插入“断点”将导线断开，按”U”键可以看到隐藏的元素：断点，移开断点时连接线又会自动恢复。

      [Shift] + [F3] 插入电缆定义 [Shift] + [F5] 插入屏蔽 [Shift] + [F6] 插入连接定义点 [Shift] + [F7] 插入跳线（十字型连接） [Shift] + [F8] 插入黑盒 [Shift] + [F11] 打开/关闭 2D 安装板布局导航器 [Ctrl] + [Shift] + [M] 打开/关闭栅格显示 [Ctrl] + [Shift] + [F6]
