自动线号在EPLAN中的智能应用

自动线号的使用

一、线号的放置

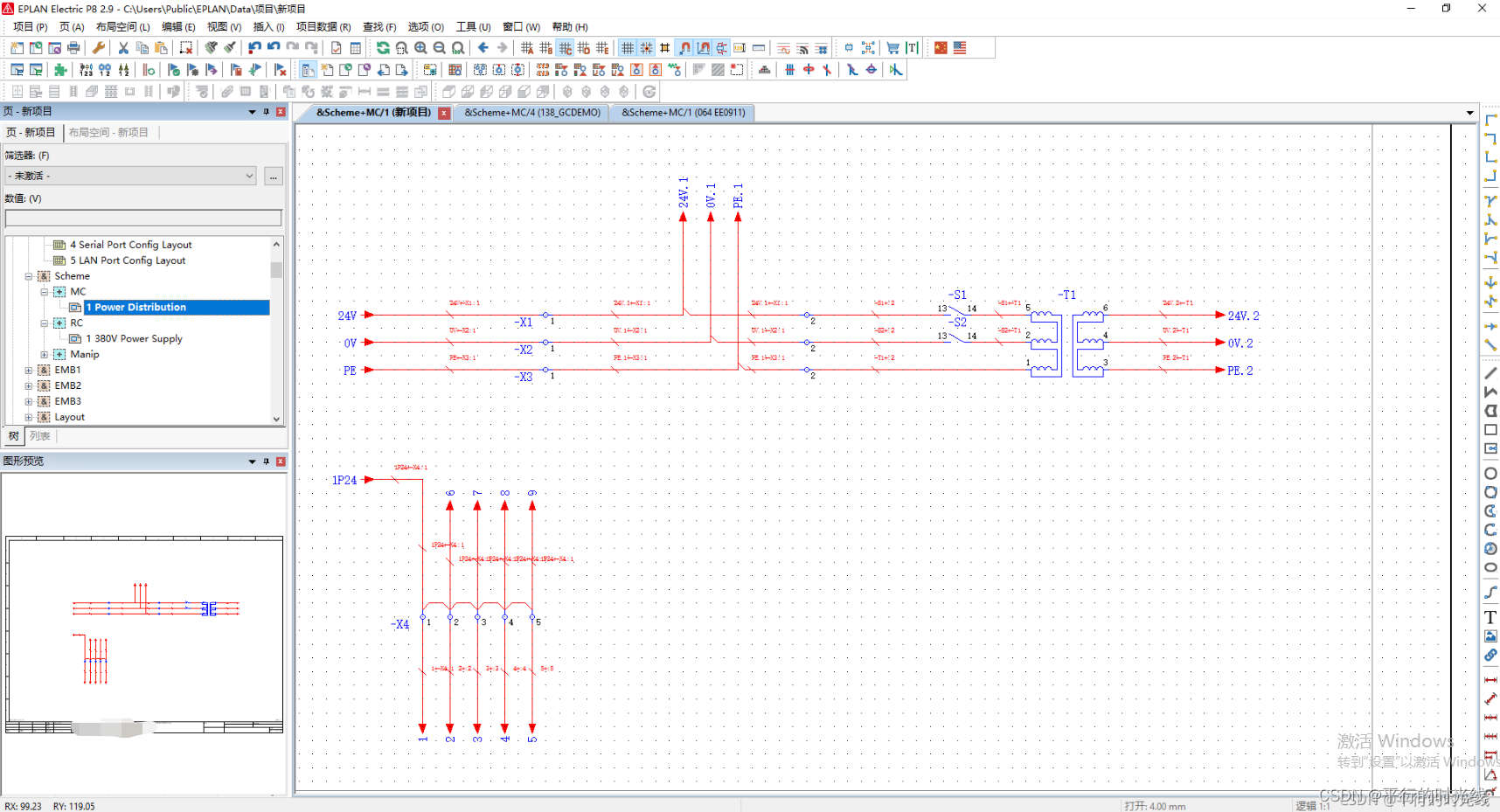

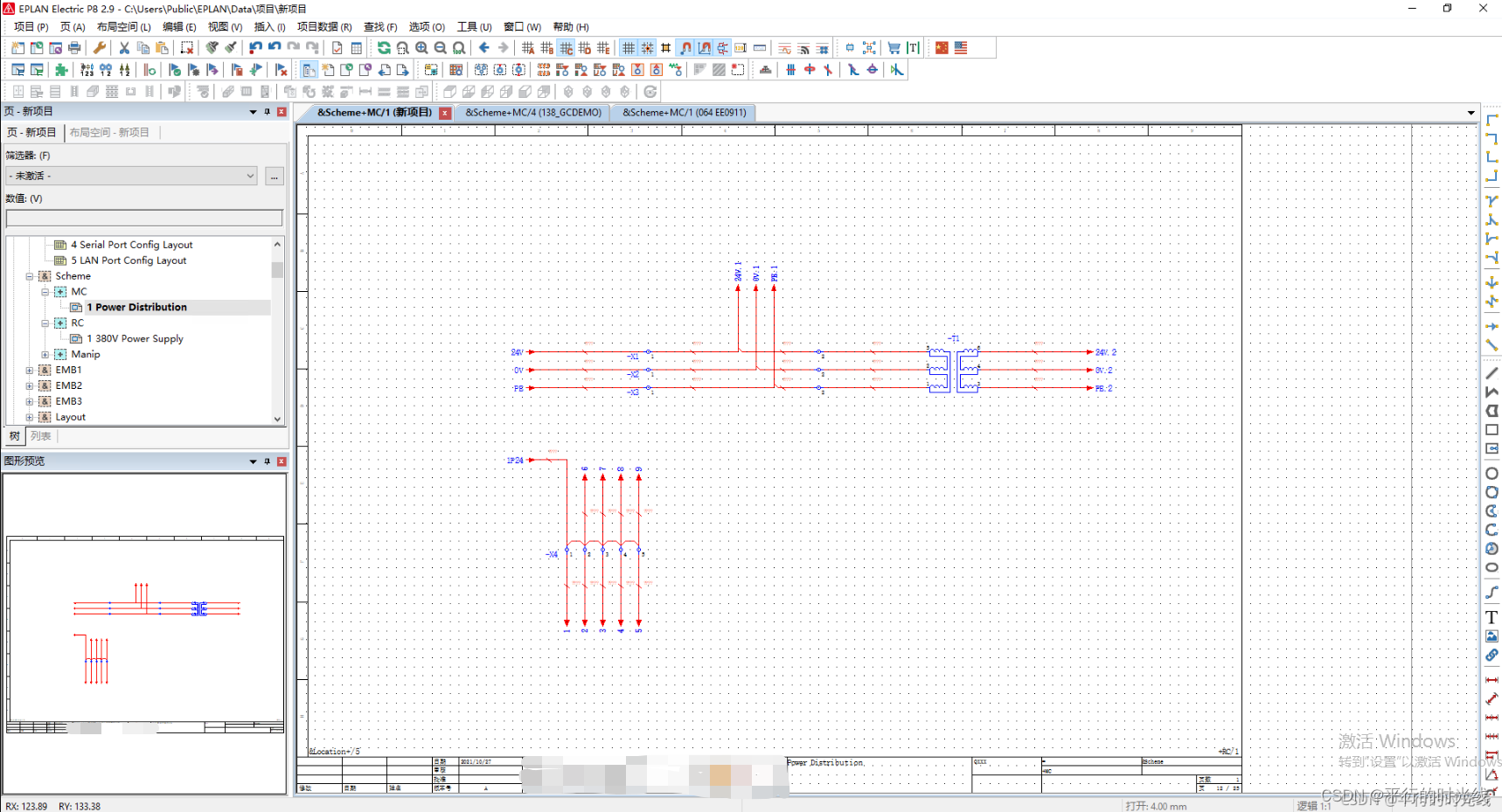

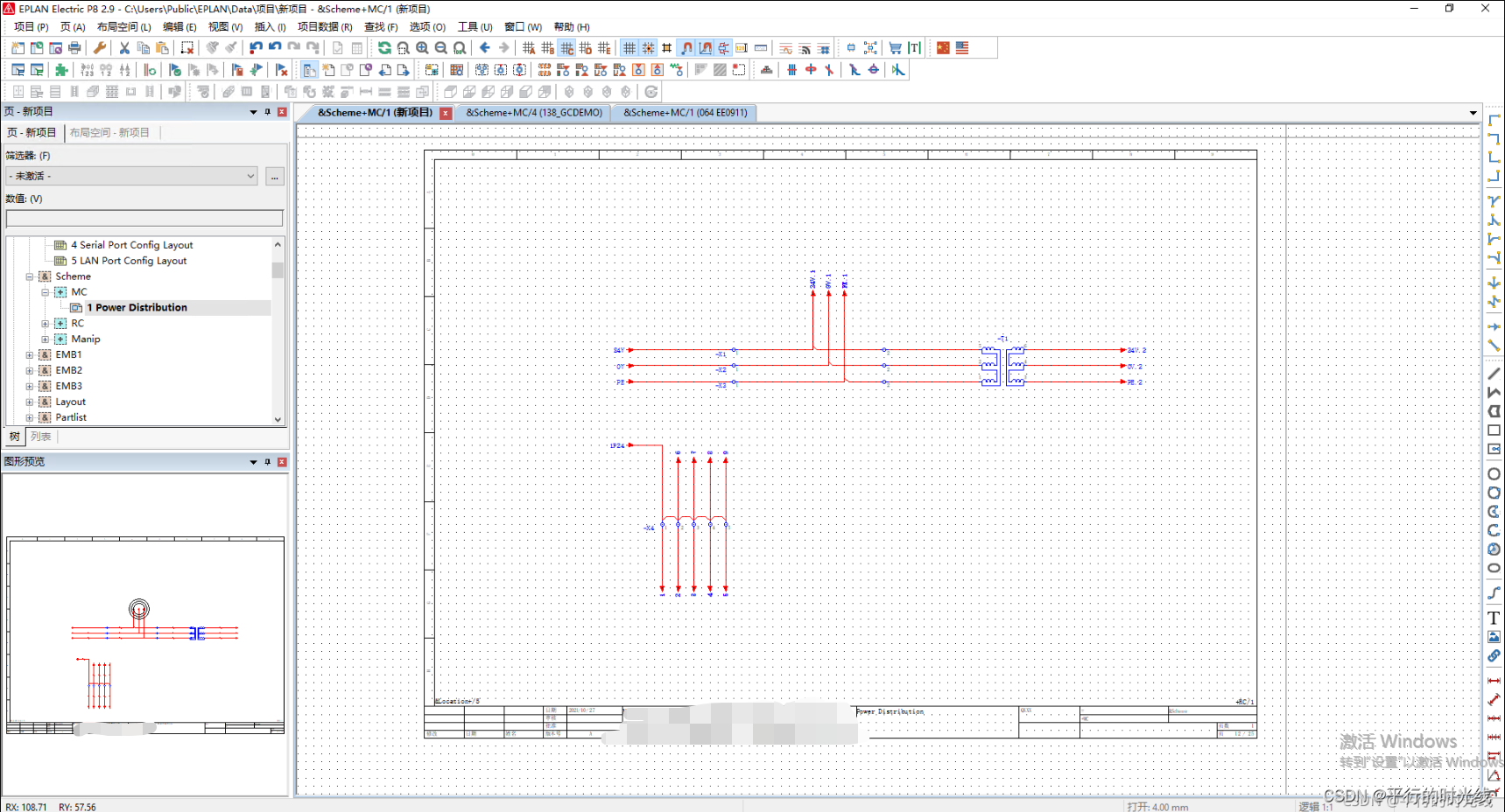

1、打开EPLAN,选择打开一张需要进行自动线号的图纸;

在这里插入图片描述

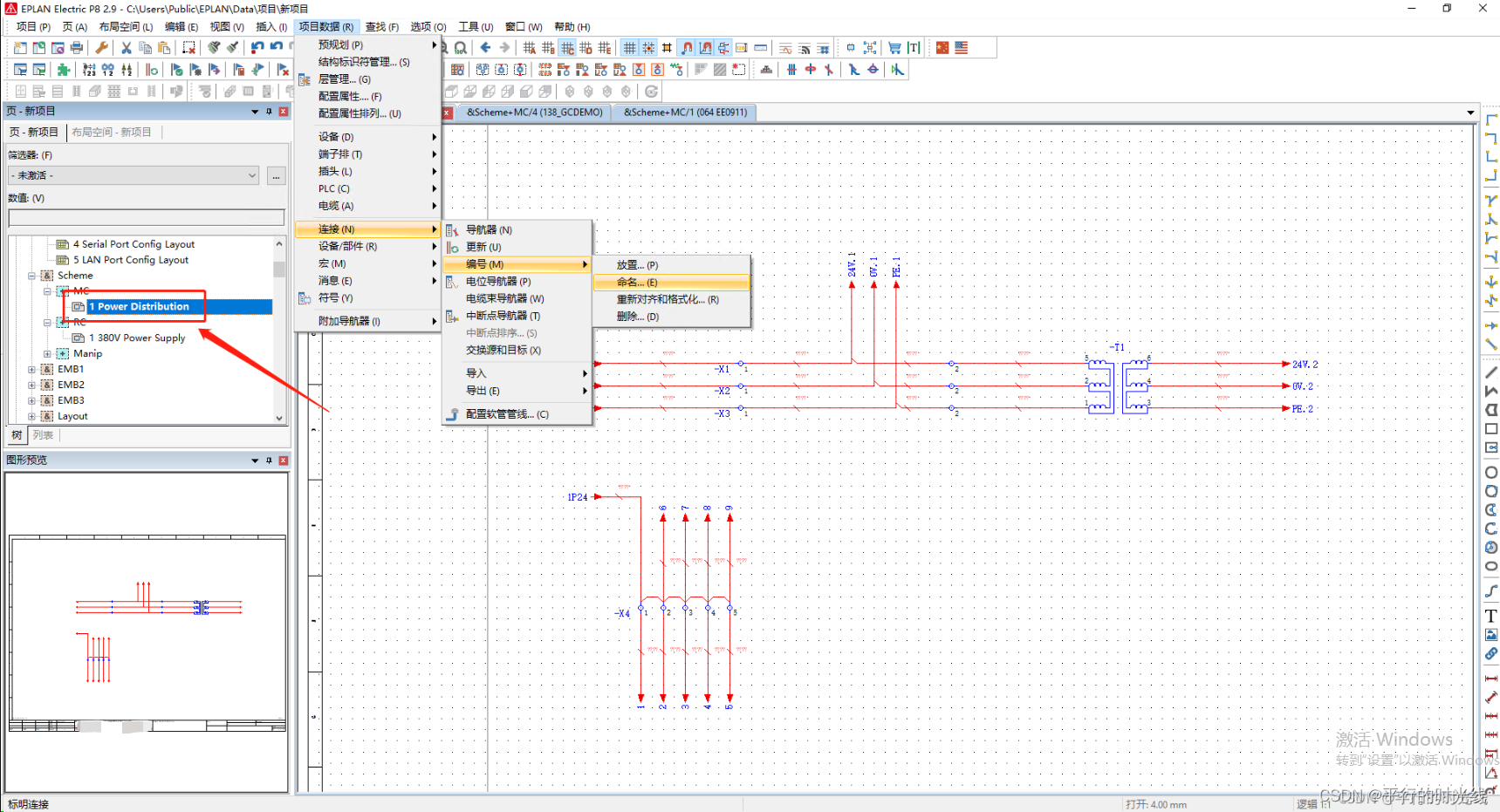

2、选择需自动线号的页面,在选择项目数据→连接→编号→放置;

在这里插入图片描述

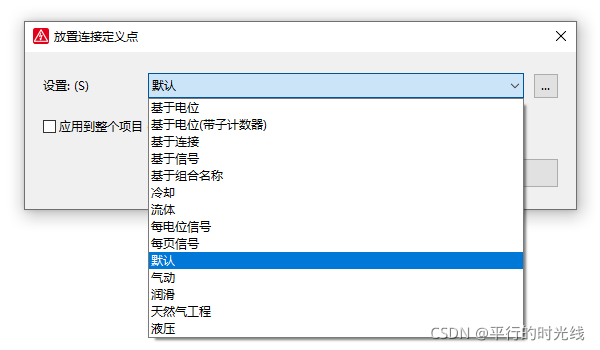

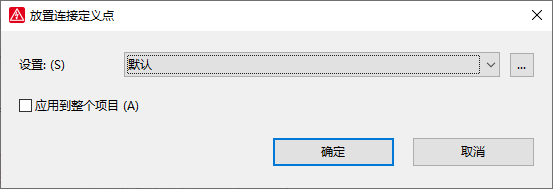

3、在设置一栏中,在下拉菜单中选择相应的配置,亦可点击对该配置内容进行修改;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4、(可选)如需对该项目的所有页面均按该配置放置线号,则将“应用到整个项目”前的方框点上。

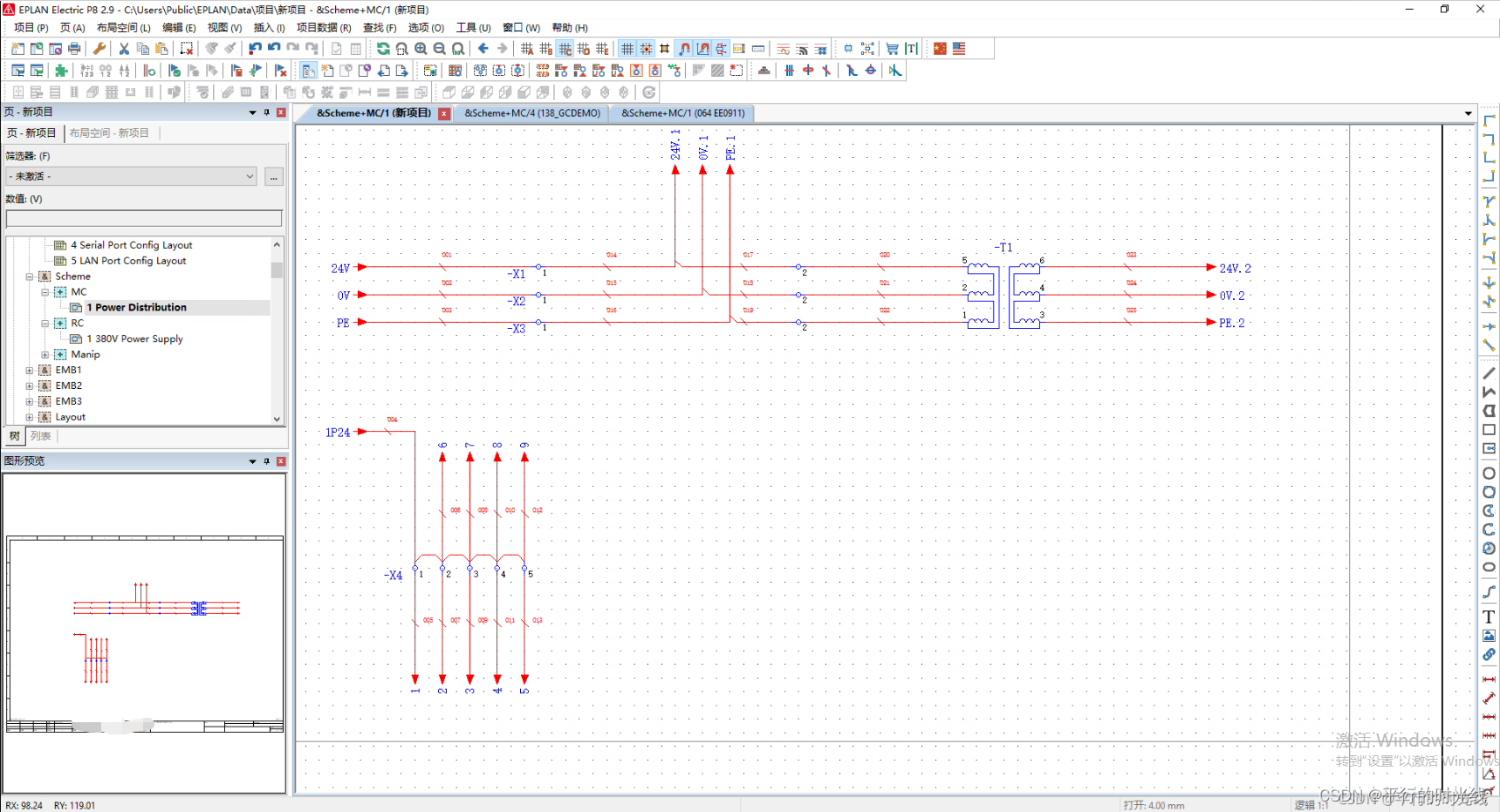

5、单击确定后,即可完成线号的添加。

在这里插入图片描述

二、线号的命名

1、选择需要线号命名的图纸,选择项目数据→连接→编号→命名;

在这里插入图片描述

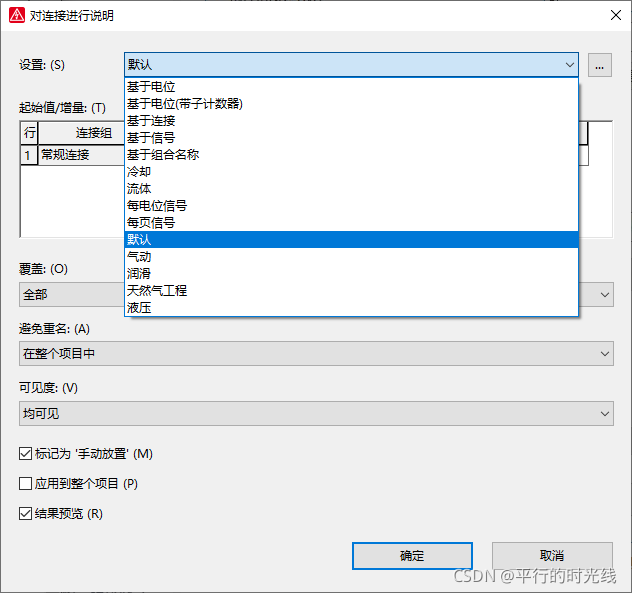

2、在设置一栏的下拉菜单中选择需要的 命名配置,或者点击对该配置内容进行修改;

在这里插入图片描述
在这里插入图片描述

3、(可选)如需对该项目的所有页面均按该配置命名线号,则将“应用到整个项目”前的方框点上。

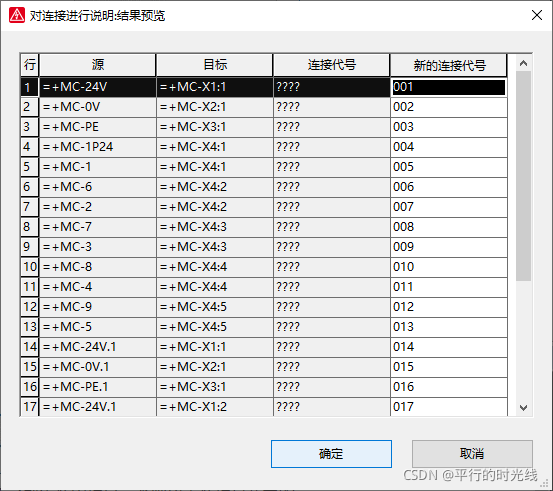

4、选择好相应命名配置,点击确定后,会出现预览框,再次确认后,即可完成命名。

在这里插入图片描述
在这里插入图片描述

三、线号放置及命名配置的设置

注:衔接第一部分的第3点或第二部分的第2点!
1、常见的编号规则有:
①纯计数器,比如:001;002

②页号+列号+计数器,比如:00104-01;00104-02

③来源设备+目标设置,例如:QF1:1-KM1:1

④主回路用电位+数字,PLC部分用PLC地址,其他用字母+计数器的方式

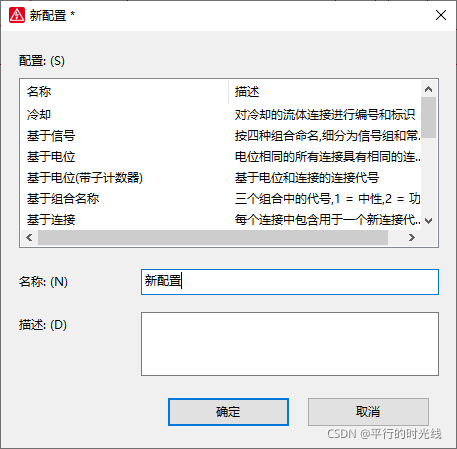

2、点击按钮,新建一个新的配置;

在这里插入图片描述

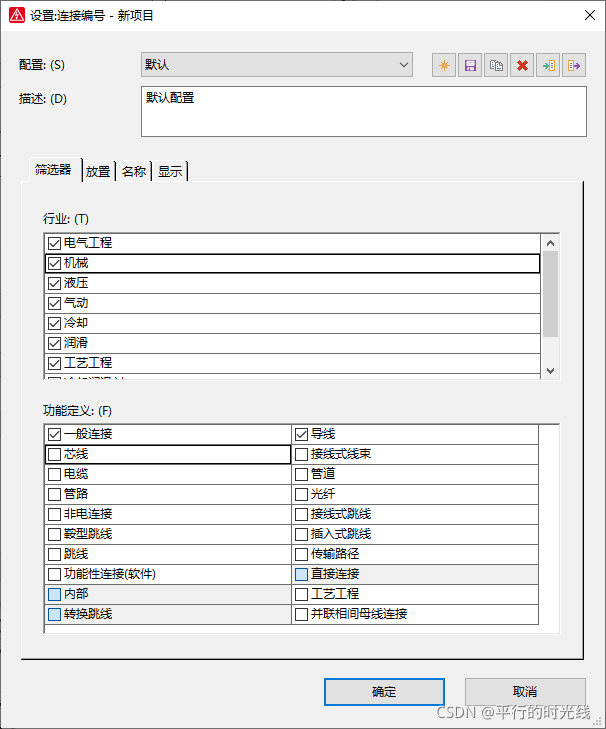

3、在筛选器下的功能区选择需要标线号的连接类型;

在这里插入图片描述

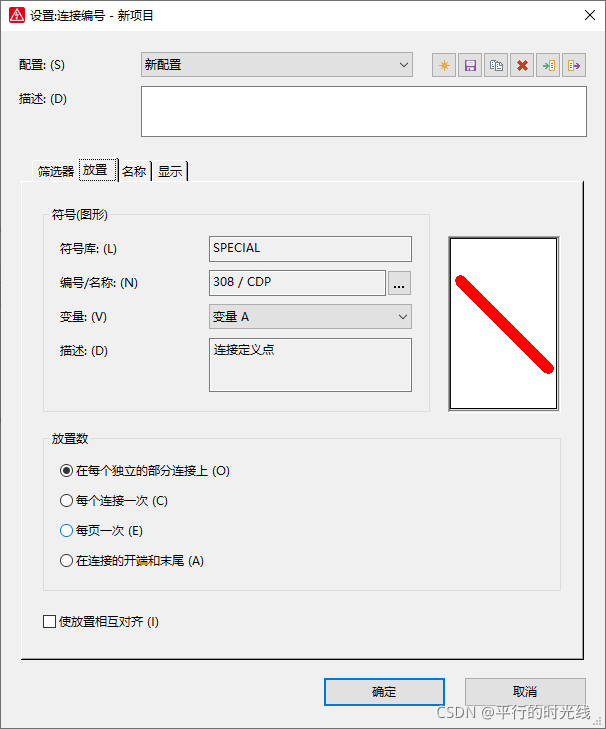

4、在放置下的符号(图形)中可修改线号图标样式,在放置数中可以设置放置数量类型;

在这里插入图片描述

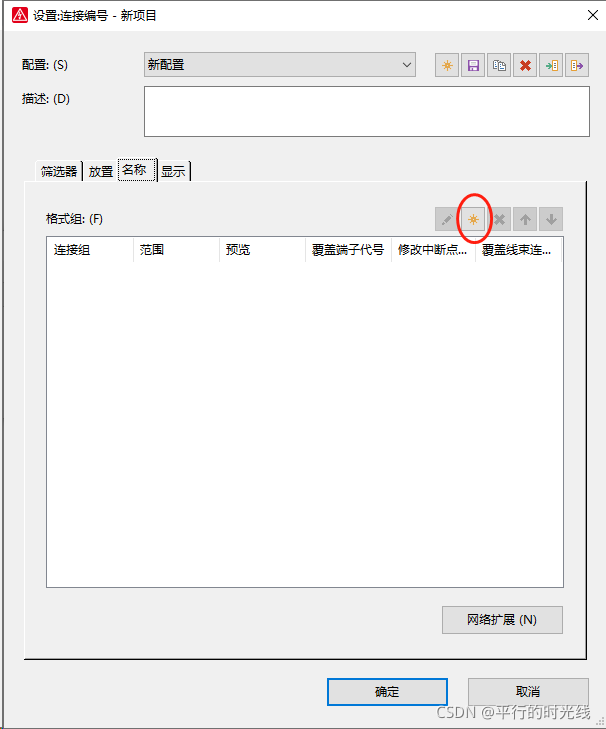

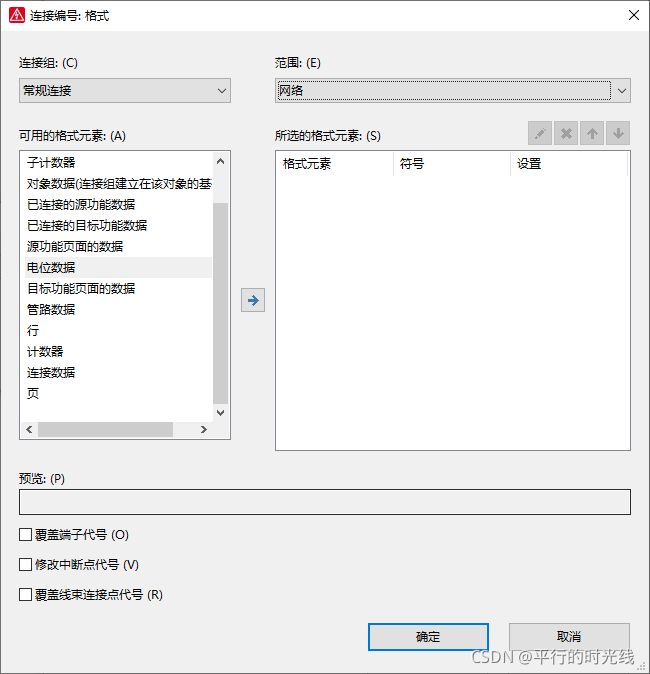

5、在名称下的格式组中,点击按钮,

在这里插入图片描述
在这里插入图片描述

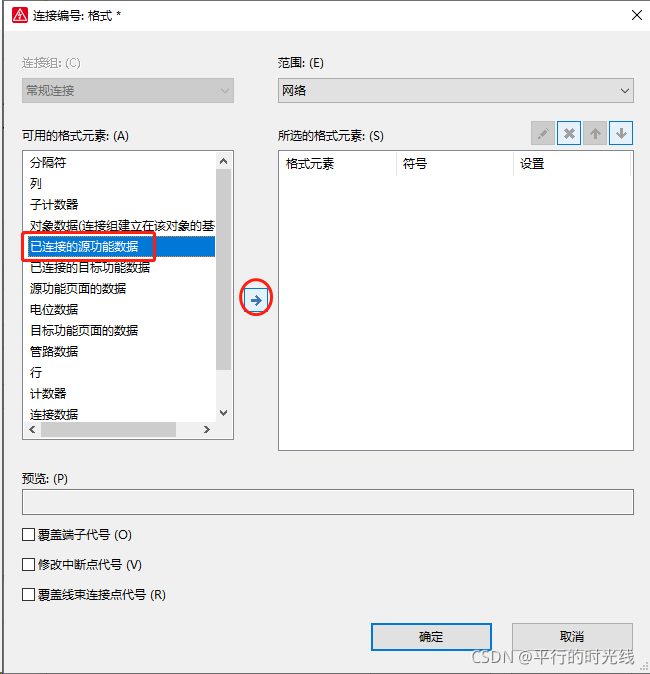

6、在左侧的可用的格式元素中选择需要的格式,如已连接的源功能数据;

在这里插入图片描述
在这里插入图片描述

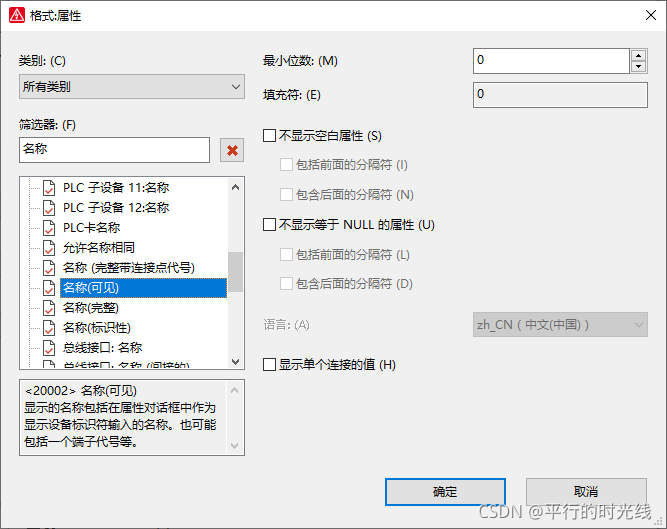

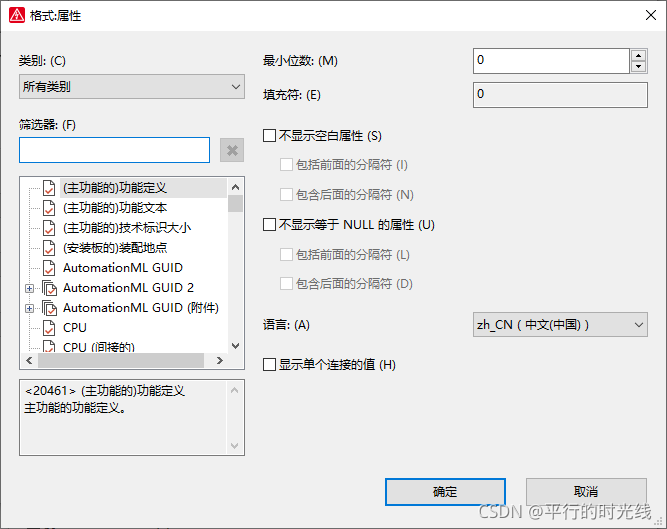

7、在筛选器中输入“名称”,选择菜单中的名称(可见),点击确定,即可在所选的格式元素中添加成功;

在这里插入图片描述
在这里插入图片描述

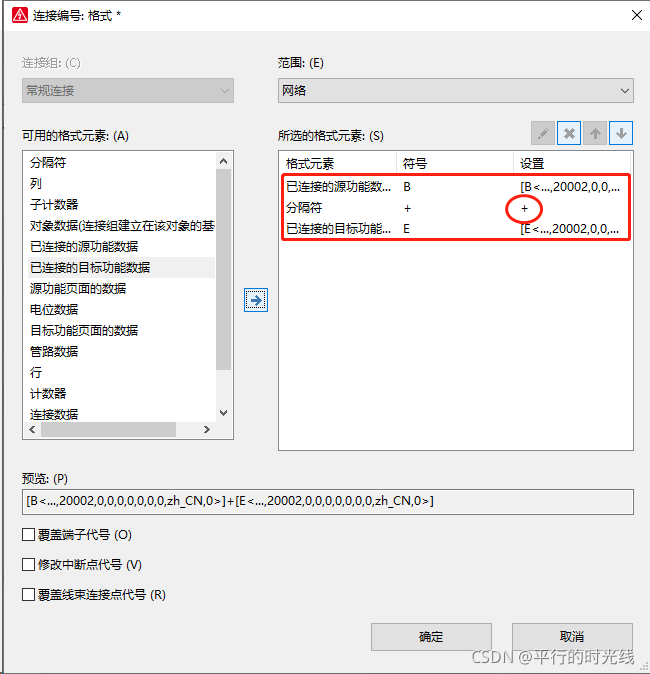

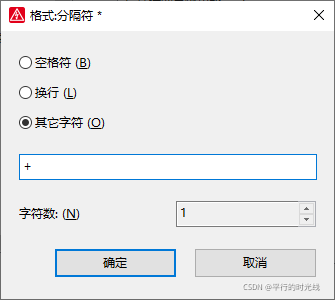

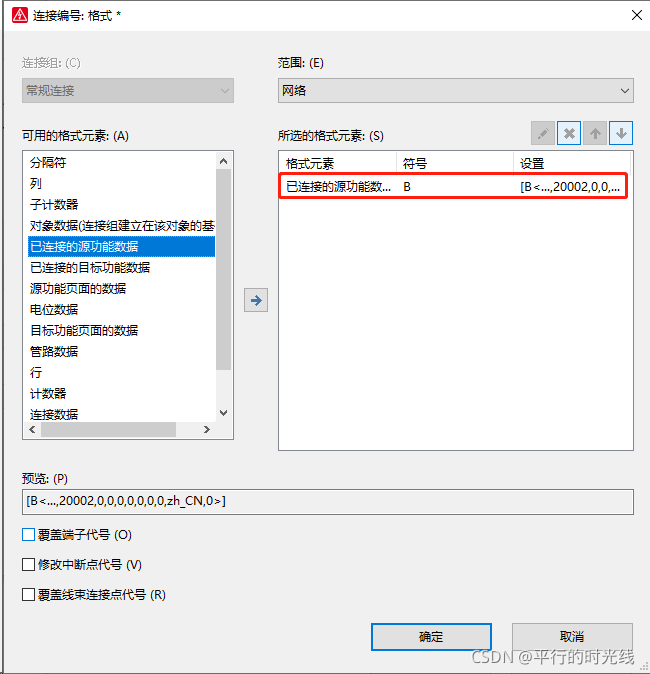

8、同理,添加分割符“+”和已连接的目标功能数据,随后点击确定即可

在这里插入图片描述
在这里插入图片描述

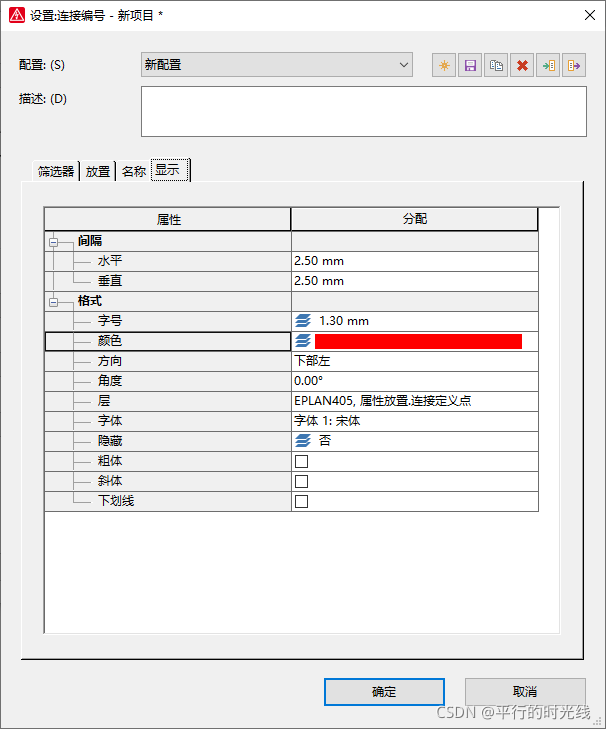

9、在显示显示下可以修改文字格式;在这里插入图片描述
10、最后点击确定,即可完成设置,实际应用效果如下:

在这里插入图片描述


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
