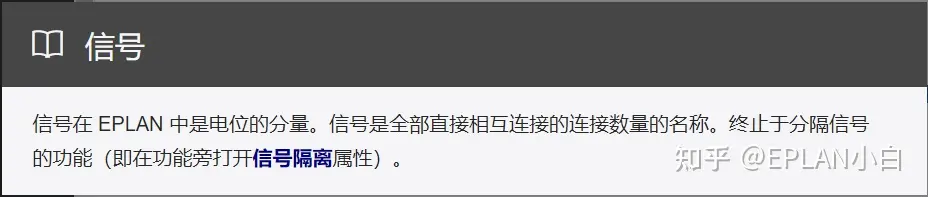

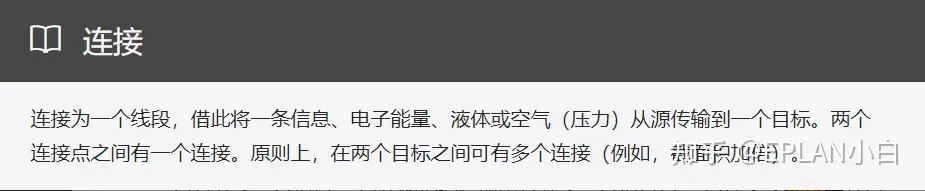

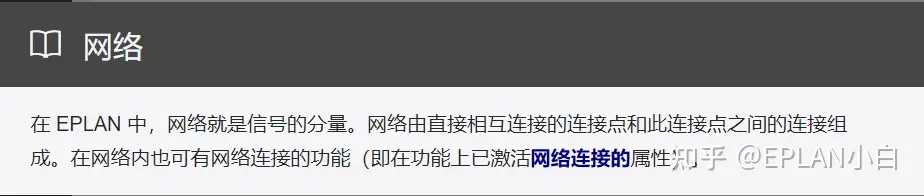

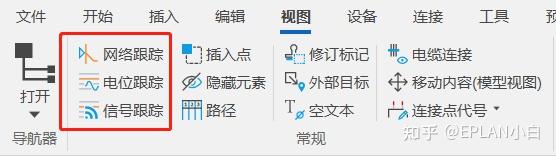

按传递范围来区分的话,可以依照此种顺序:电位>信号>网络>连接;如果难以理解其中的含义,还可以通过电位跟踪、信号跟踪以及网络跟踪去分辨。
01

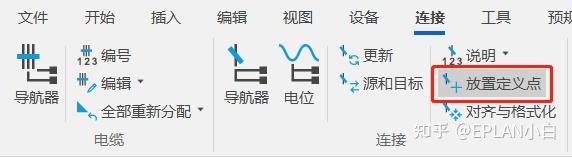

在页导航器中选择整个项目或者对应页放置连接定义点。
02

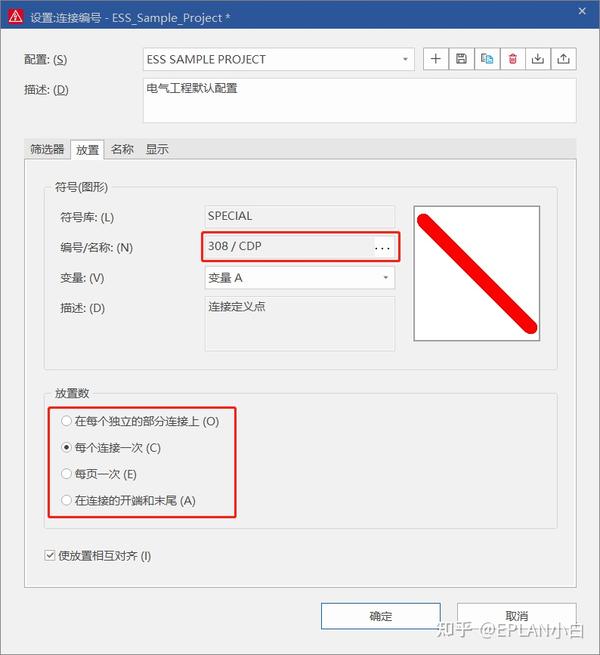

放置的规则设定:
1、选择符号图形--308/CDP
2、选择对应放置数
3、是否激活放置对齐
03

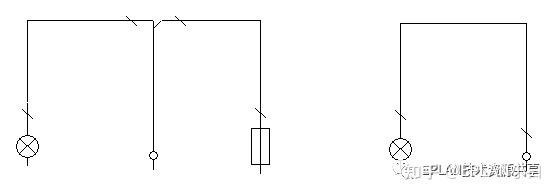

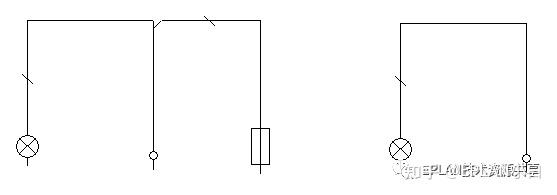

在每个独立的部分连接上
如果已选择此选项,则将在一个连接的每个独立的部分连接上放置一个连接定义点(部分连接上居中)。多个连接通过的部分连接上没有放置连接定义点。
每个连接一次
如果已选择此选项,则将分别在一个连接的图形的第一个独立的部分连接上放置一个连接定义点(部分连接上居中)。哪个部分连接是图形的第一个部分连接,由所使用图框的报表生成方向得出。
每页一次
如果已选择此选项,则将分别在页中的图形的第一个独立的部分连接上放置一个连接定义点(部分连接上居中)。哪个部分连接是图形的第一个部分连接,由所使用图框的报表生成方向得出。如果一个连接经过多个页,则会在每个页中显示此连接代号。
在连接的开端和末尾
如果已选择此选项,则将分别在图形的第一个和最后一个独立的部分连接上放置一个连接定义点。哪个部分连接是图形的第一个/最后一个部分连接,由所使用图框的报表生成方向得出。这些连接定义点被放置在源功能或目标功能附近。
04
接着需要了解下如何创建线号命名编码规则。

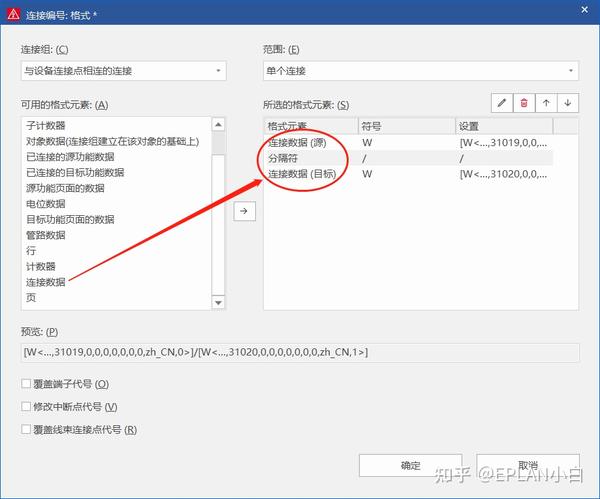

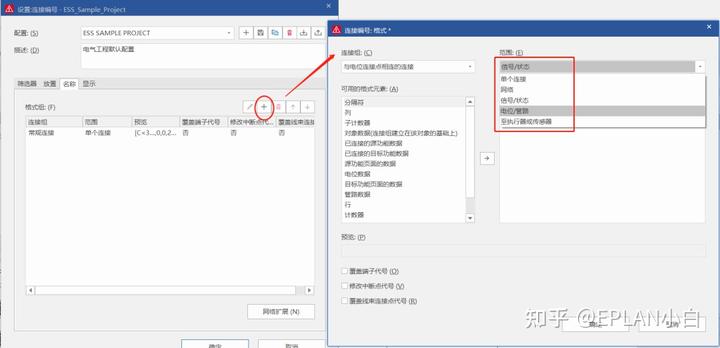

新建--选择连接组(或者自定义组)--选择传递范围--在左侧的格式元素选择对应的编码规则。
05

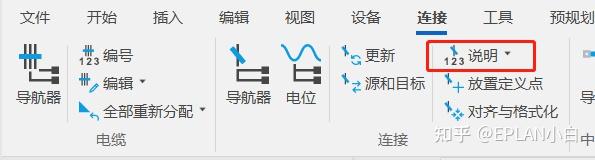

设置完成后点击连接--说明,即可自动命名线号。
06
规则1:PLC地址
07
规则2:源/目标
08
规则3:计数器
