EPLAN线号输出策略全解析

线号输出方式

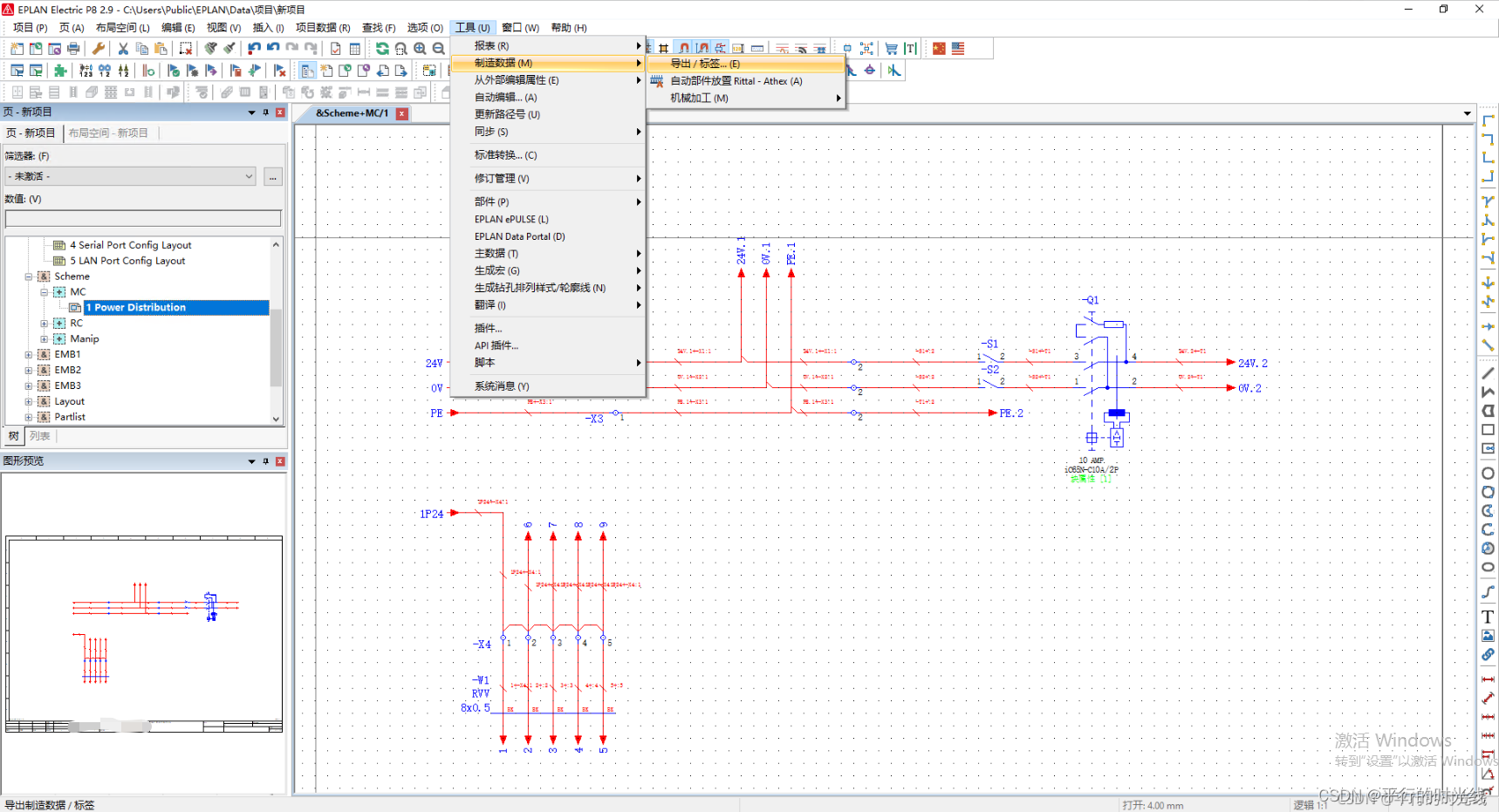

1、打开EPLAN,选择要输出线号的图纸或项目,选择工具→制造数据→导出/标签;

在这里插入图片描述
在这里插入图片描述

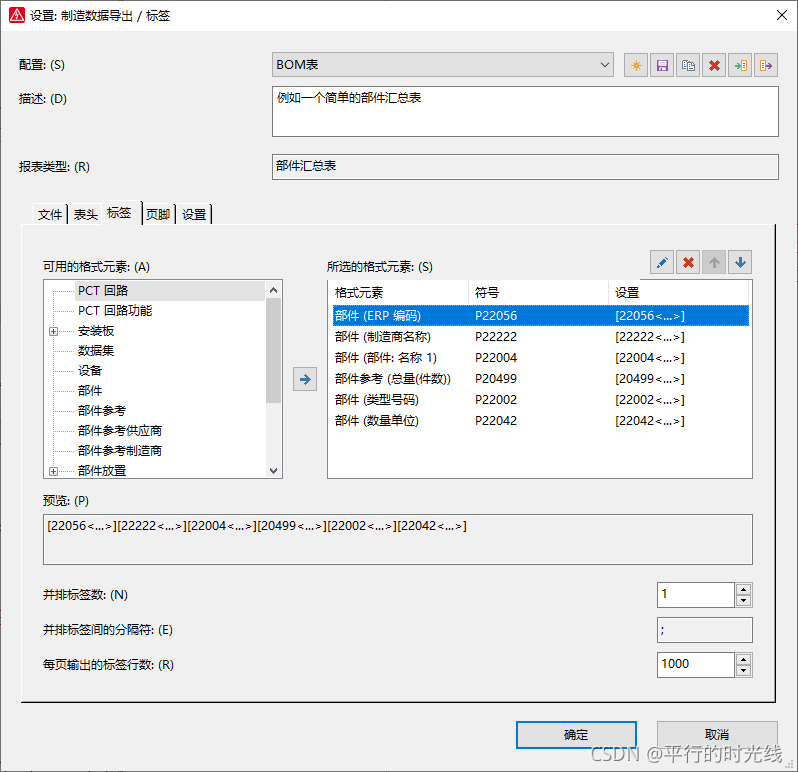

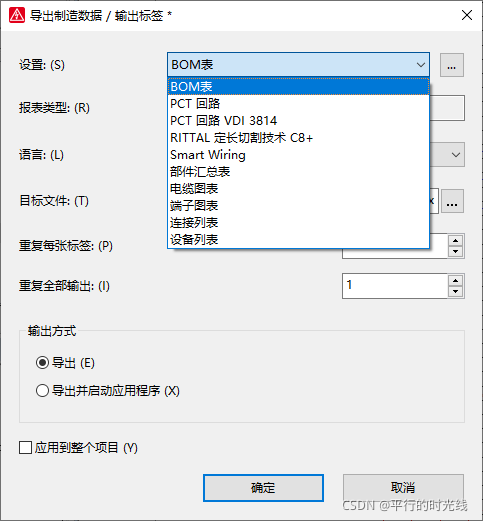

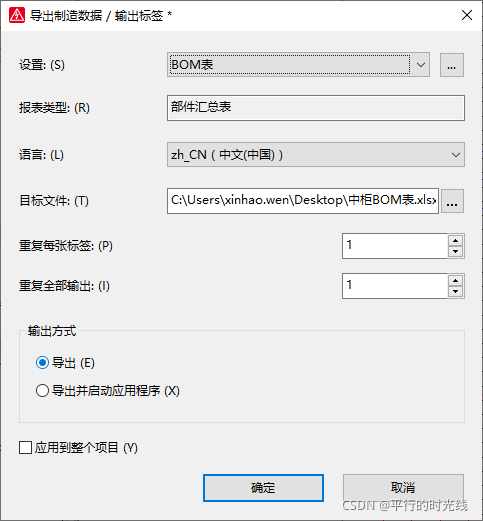

2、在设置一栏中的下拉菜单里选择相应的输出模式,如果没有,可以点击按钮进行设置配置;

在这里插入图片描述
在这里插入图片描述

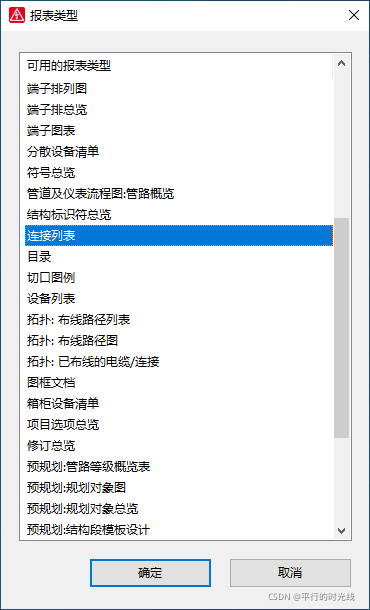

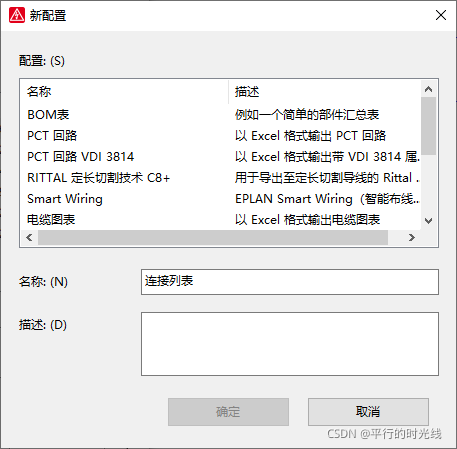

3、再点击按钮新建配置,此时选择连接列表,点击确定,随后对配置进行命名,并确定;

在这里插入图片描述
在这里插入图片描述

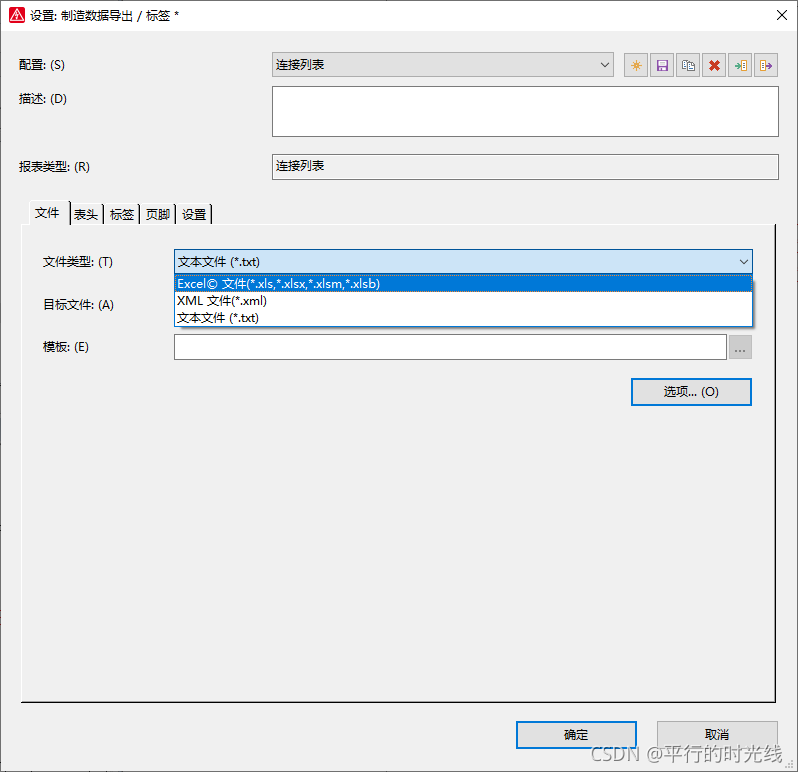

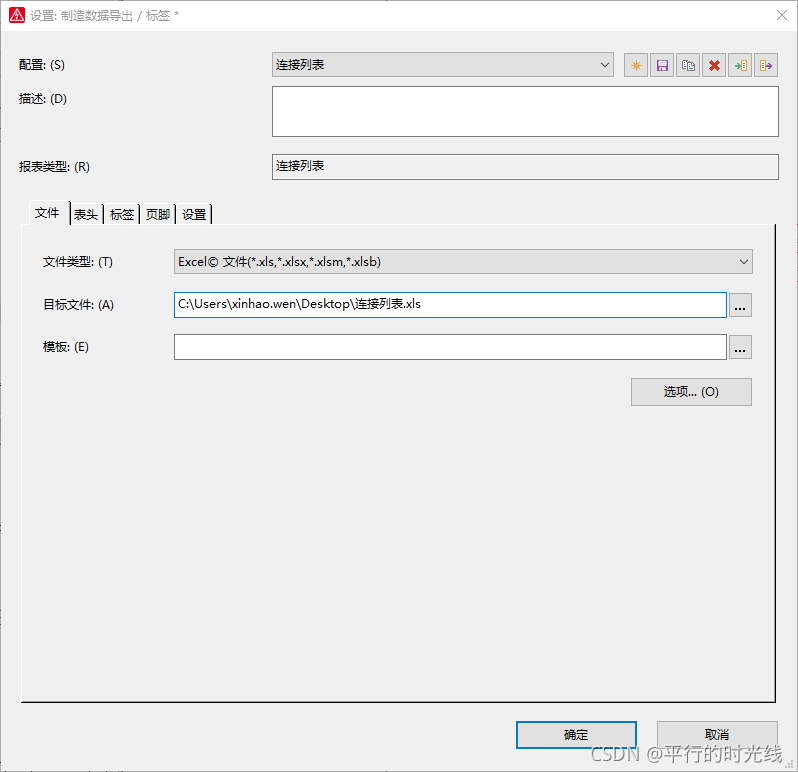

4、此时会弹出配置界面,在文件栏目中的文件类型里下拉菜单,选择excel,并在目标文件一栏输入输出文件的保存地址(全地址);

在这里插入图片描述
在这里插入图片描述

5、在表头栏目中可以设置输出文件的表头,如添加项目名称作为表头;

在这里插入图片描述

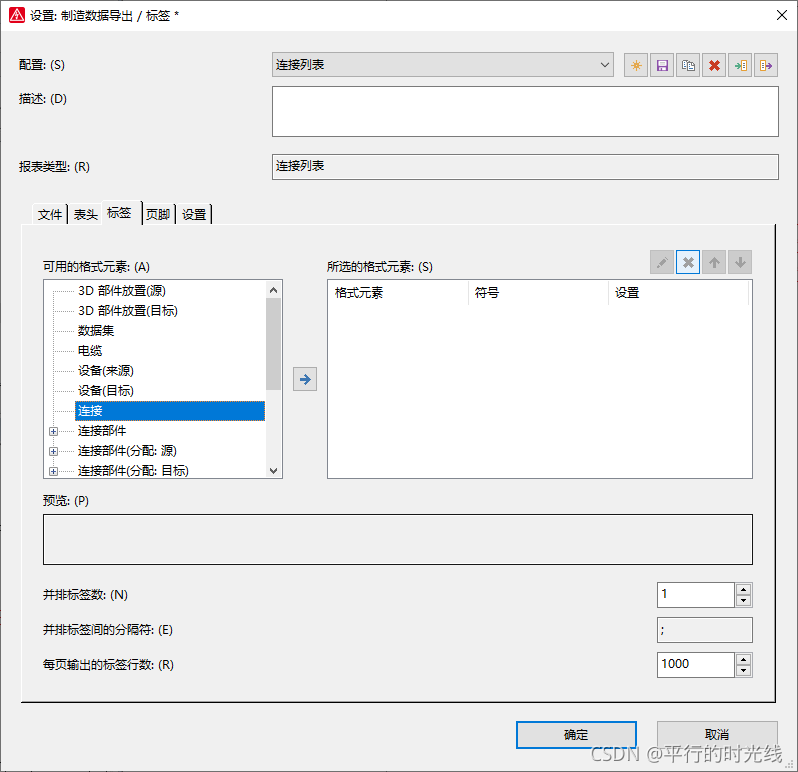

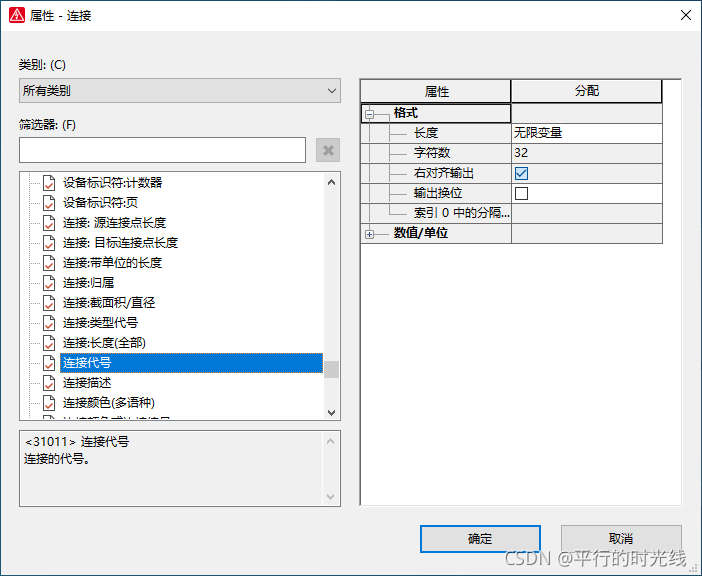

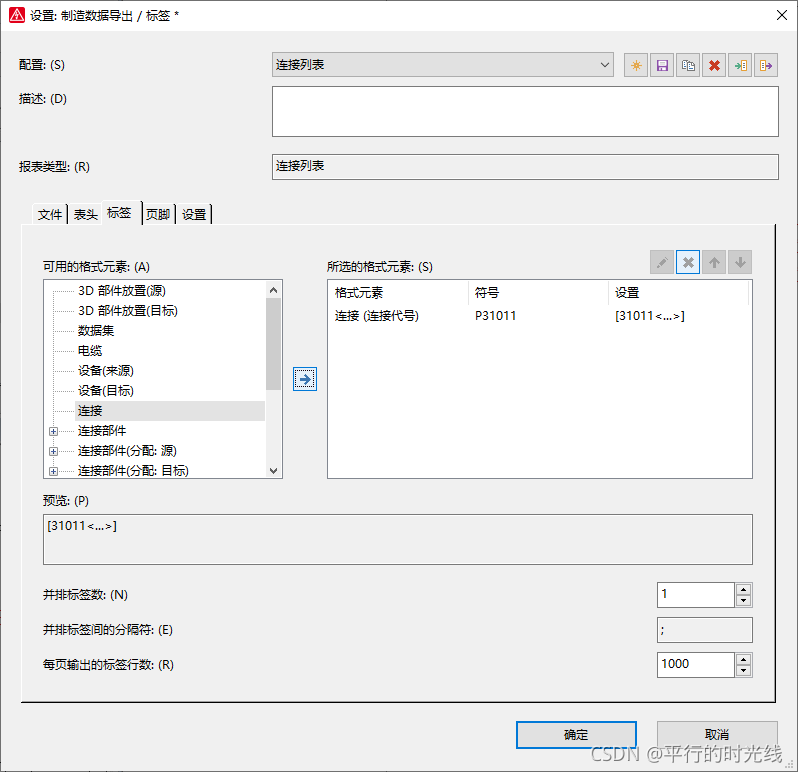

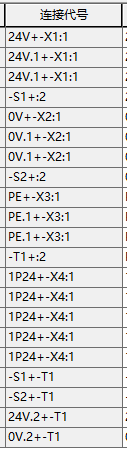

6、在标签栏目中的可用的格式元素中选择连接,再选择连接代号,点击确认;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

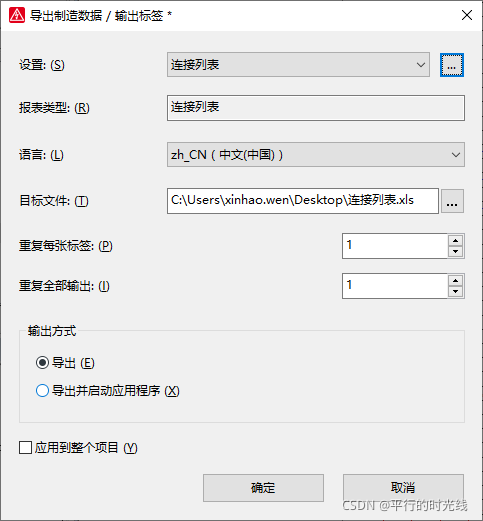

7、再次点击确认,完成配置,如需导出整个项目,则将应用到整个项目前的方框点亮;

在这里插入图片描述

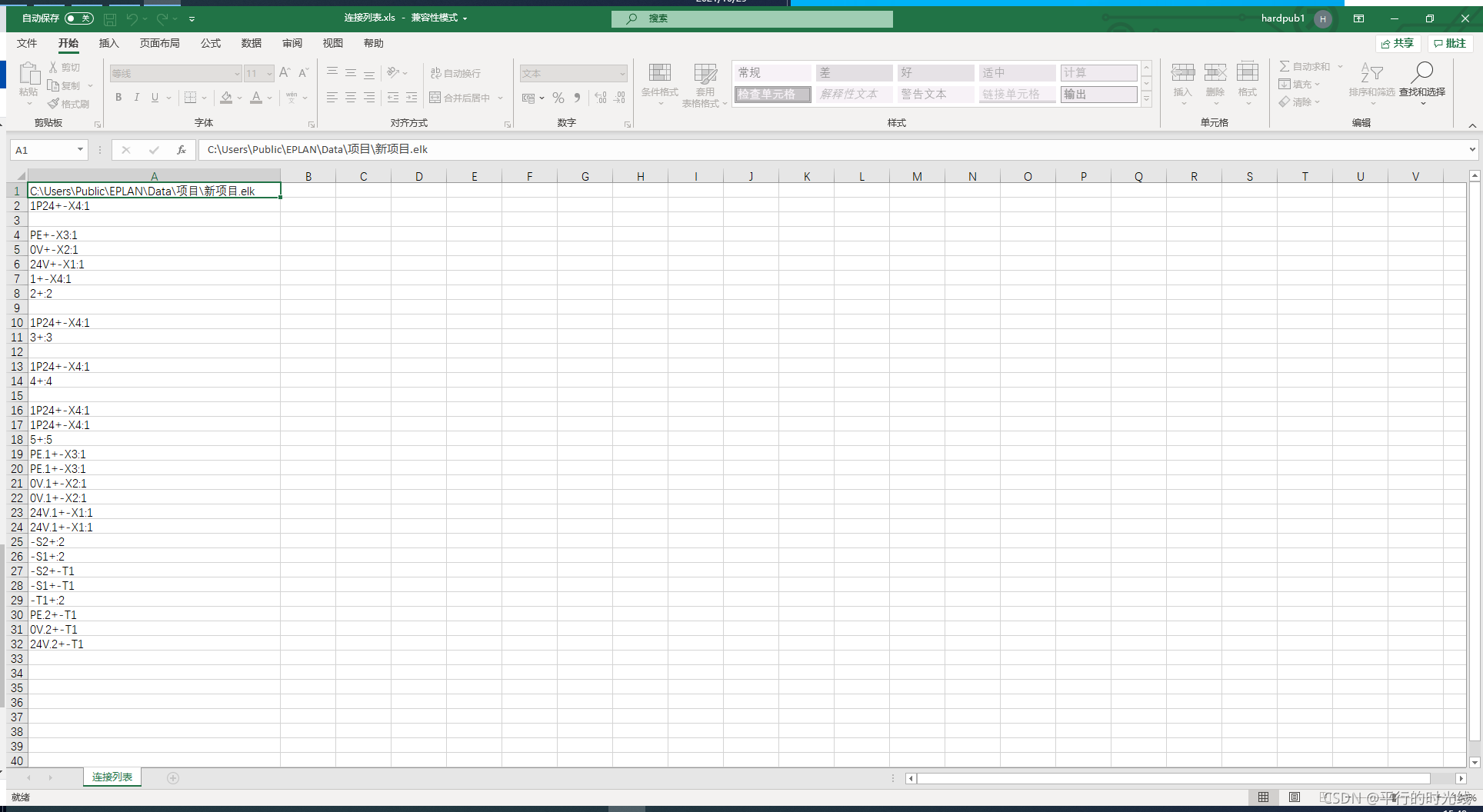

8、点击确认,即可在目标文件的位置生成输出文件;

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
