Eplan自动成图工具的妙用

Eplan自动成图工具

以往绘制电气原理图，一般使用EPLAN软件制作符号宏或窗口宏，需要使用时手动一个个插入符号宏。如果项目标准化不高，而且IO量巨大时，虽然是一个简单的插入或复制动作，修改也是非常耗时废力的。智能化较低，出错率高。基于此，我们开发了本自动成图工具，先创建好符合要求的数据库及符号宏，并在电子表格中整理好IO信息，根据电子表格信息一键生成所需IO原理图。生成后再根据需要在EPLAN中设置编号等其它工作。

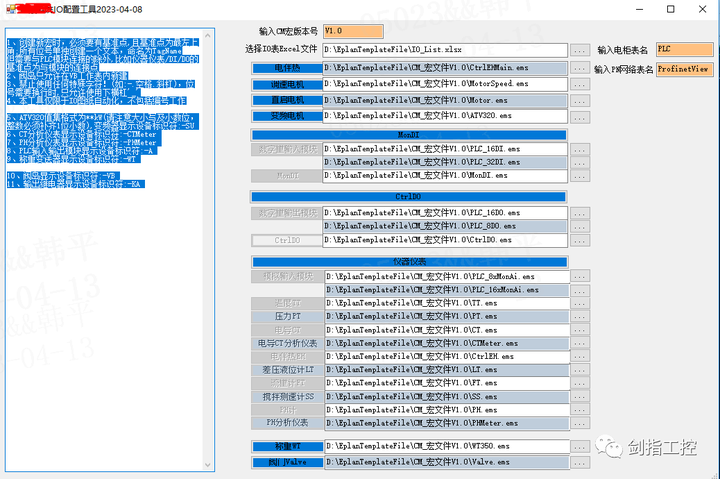

本工具提供以下功能

1、 IO表及多种符号宏路径链接

2、 电柜表名输入，相当EPLAN中的位置代号

3、 程序运行TRANCE事件显示

4、 支持符号宏版本切换

5、 本工具只代替人工手动插入符号宏工作，不包含部件绑定工作，如需要请在设计符号宏中考虑。

6、 安装包解压后附有测试需要的宏文件、IO表模板、EPLAN挂载API控件

7、 程序源码暂不公开

产品使用环境要求

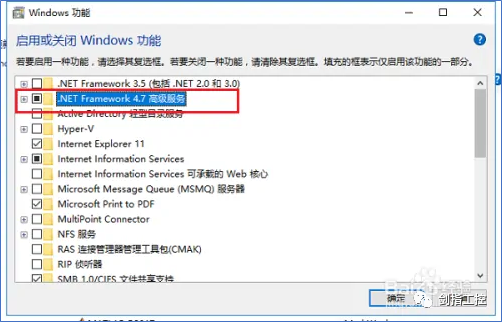

1、系统目标框架最低为：.NET FrameWork4.7.2

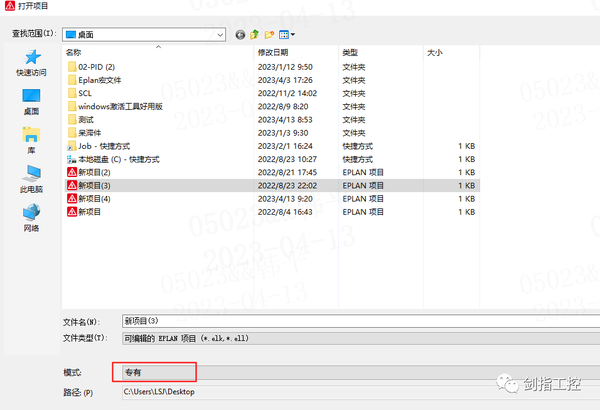

2、完整安装EPLAN P8, 并能正常新建或打开项目3、项目必须以专有模式打开，项目标签有叹号显示

4、 生成前必须打开一个项目并打开一张已有图纸或空白页
