电气小知识：Eplan层管理的应用技巧

在使用Eplan软件进行电气绘图的工作中，会经常遇到设备显示标识符、关联参考、文本等显示的文字过小，需要进行修改，而一个个去修改会耗费大量的时间和精力，那么在Eplan软件中，所有的符号图形、自动连接、属性放置、文本元素的设置都放置在层当中，可以在层管理中对每个层进行设置，而不是在图形编辑区中对每一个对象进行单独的属性设置，大大提高设计效率。

Eplan中自带的标准层是不可以被删除的，层名称和描述具有写保护，不可以被修改。只可以根据项目要求来修改标准层的其他属性，如颜色、字体、字号等。也可以创建新的层，来描述层的名称和属性。

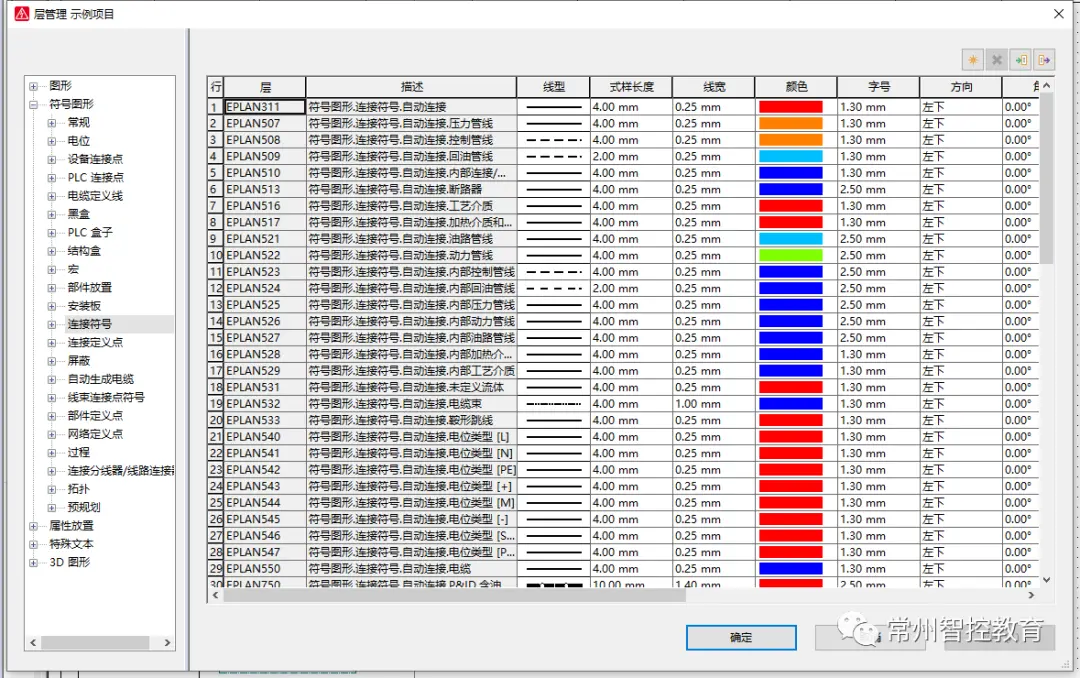

点击选项—层管理，打开“层管理”对话框，在对话框左侧选择管理的层类别，在对话框右侧找到需要修改的层，例如修改自动连线的层，就可以在符号图形—连接符号中找到“Eplan311”，如图所示。在层属性中修改线型、线宽、颜色等属性，点击确定后原理图中所有自动生成的连接都将按修改后的属性显示。
