Eplan使用过程中的知识点1：常见问题与实用技巧

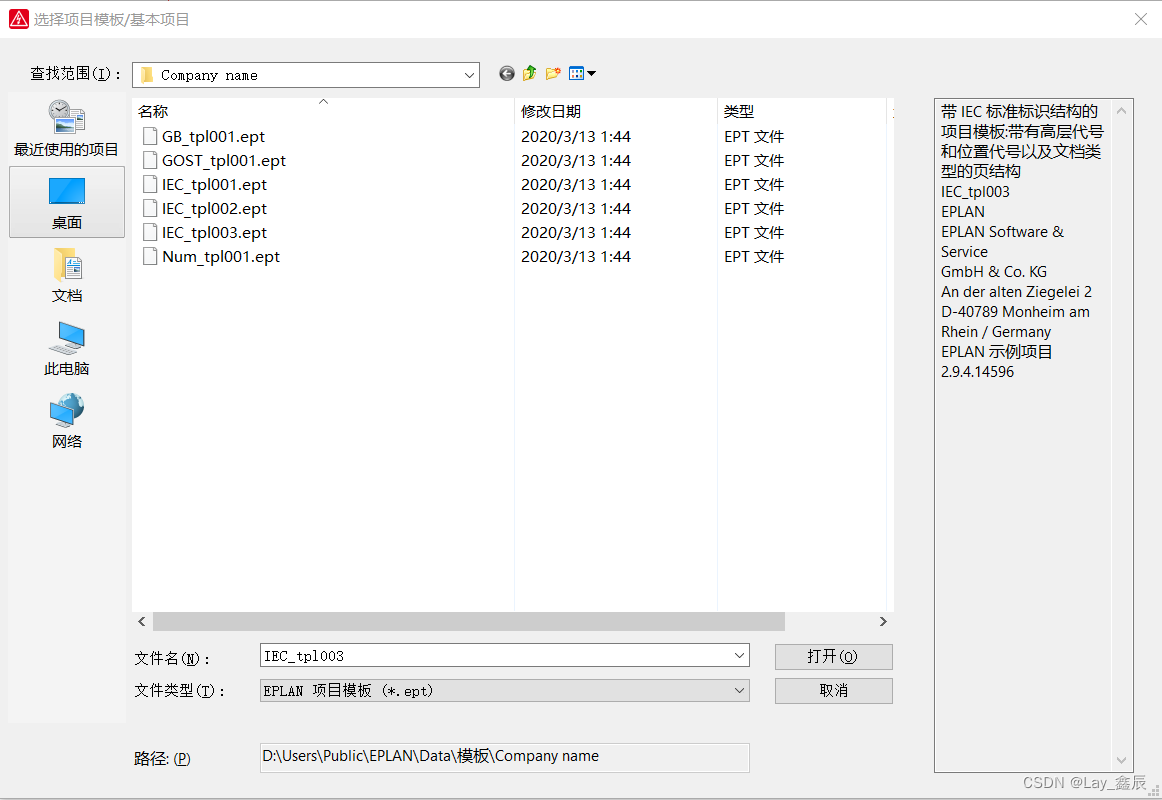

一、新建时的几种标准模板

EPLAN中的符号库符合国际标准，分为单线图和原理图符号库。

符号库符合GB（国标）、IEC（国际标准）、NFPA（美国标准）和GOST（俄罗斯标准）4大标准。对应的4大标准的符号库分别为GB_symbol、IEC_symbol、NFPA_symbol、GOST_symbol。

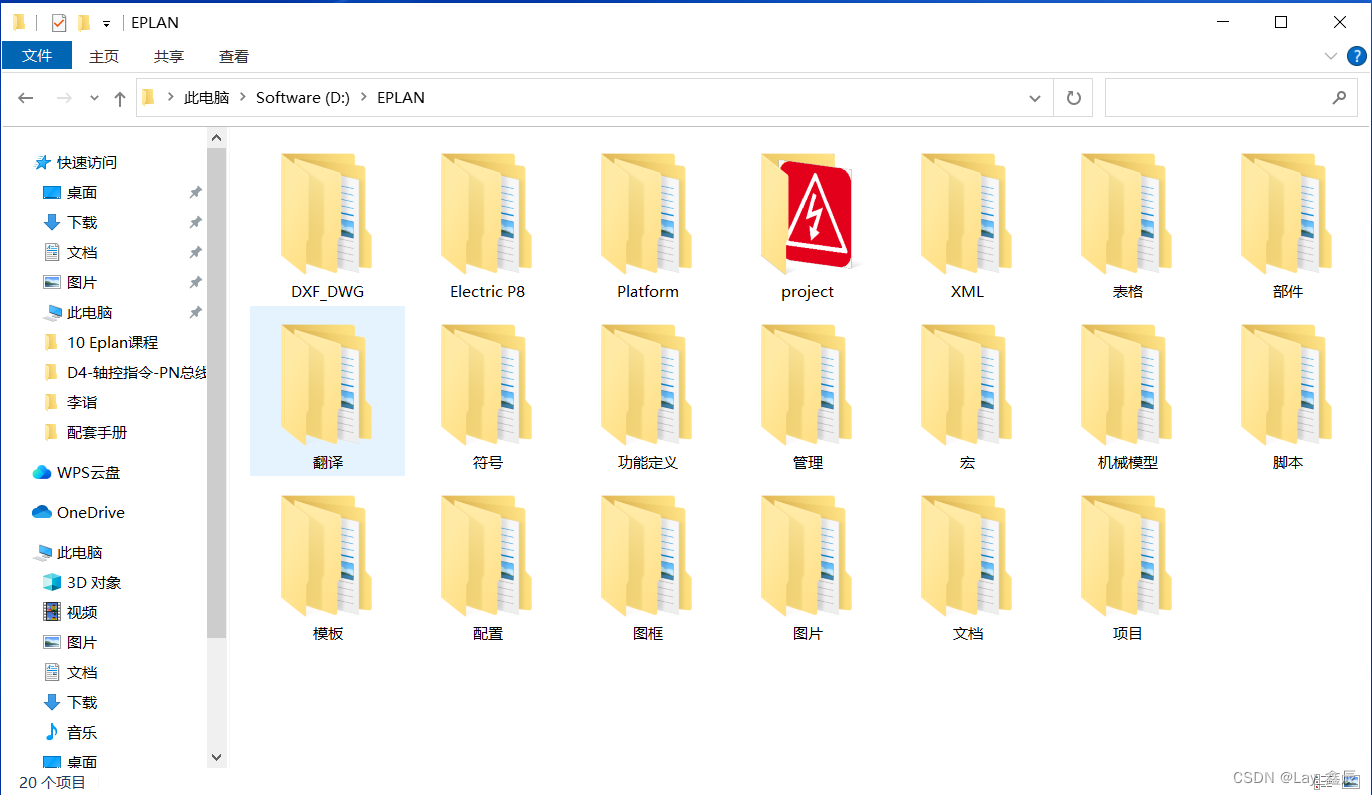

二、EPLAN的系统主数据包含哪些？

• Administration（管理）：含有权限管理文件；
• Documents（文档）：含有PDF格式的文档（产品选型手册）和Excel表格；
• DXF_DWG：含有DXF或DWG格式的文件；
• Forms（表格）：含有多种类型和样式的表格，属于系统主数据；
• Function definition（功能定义）：含有功能定义的文件；
• Images（图片）：含有多种图片文件；
• Macros（宏）：含有各种类型的宏、窗口宏、符号宏和页面宏；
• Mechannical models（机械模型）：含有相关的机械数据；
• Parts（部件）：含有Microsoft Access格式的部件数据库和相关的导入/导出控制文件。部件管理的格式为“.mdb”；
• PlotFrames（图框）：含有符合各种标准的图框，属于系统主数据；
• Schemes（配置）：含有预定义或用户定义的各种配置，如工作区域、过滤器、排序设置；
• Scripts（脚本）：含有相关格式的脚本（“.cs”和“。vb”格式）；
• Templates（模板）：含有项目模板、基本项目模板和导出项目数据的交换文件；
• XML：含有XML格式的文件。

三、项目数据保存

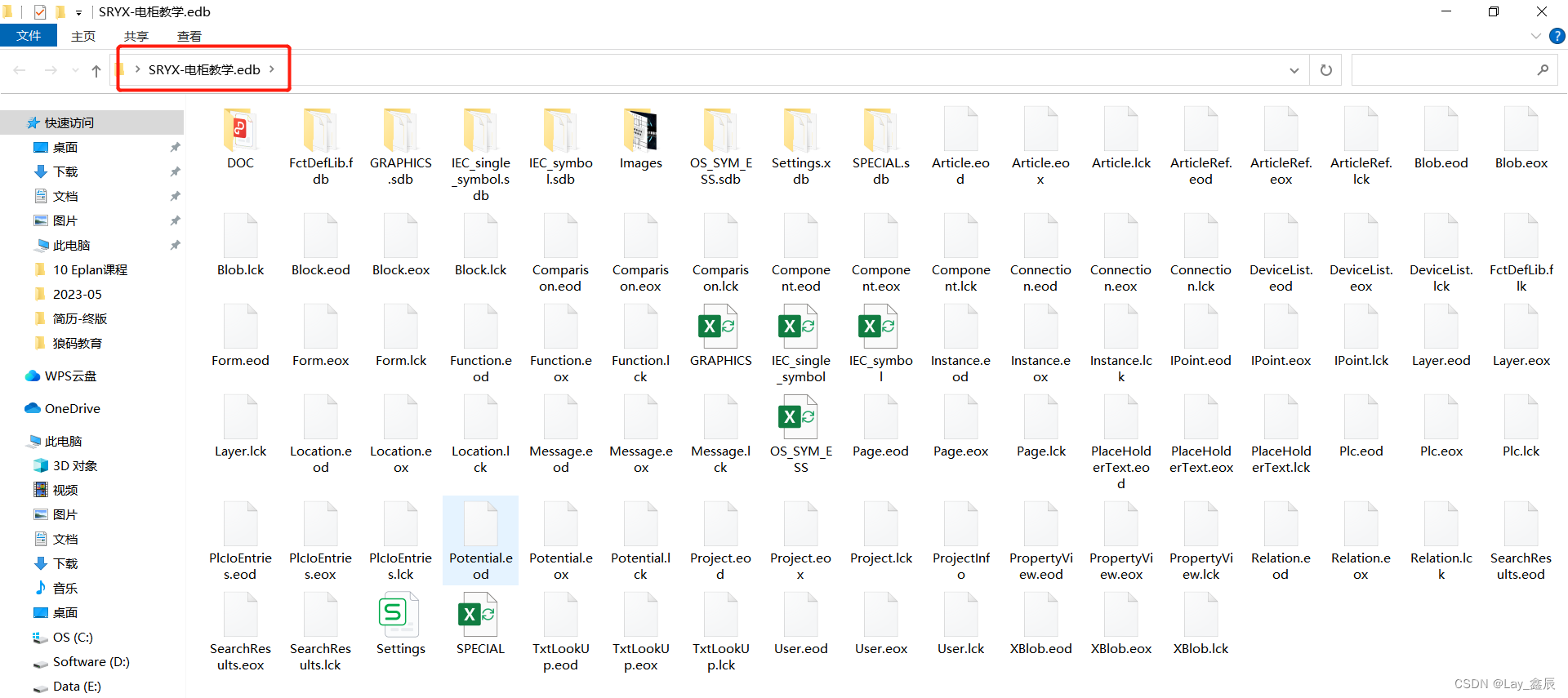

EPLAN项目是以文件夹的形式保存的，文件名为“.edb”，同时还有一个对应的 链接  文件“.elk”，当双击他时，会启动EPLAN并打开此项目。其中，“.edb”是项目的主体，他是以文件夹的形式保存项目数据。

四、项目备份与恢复

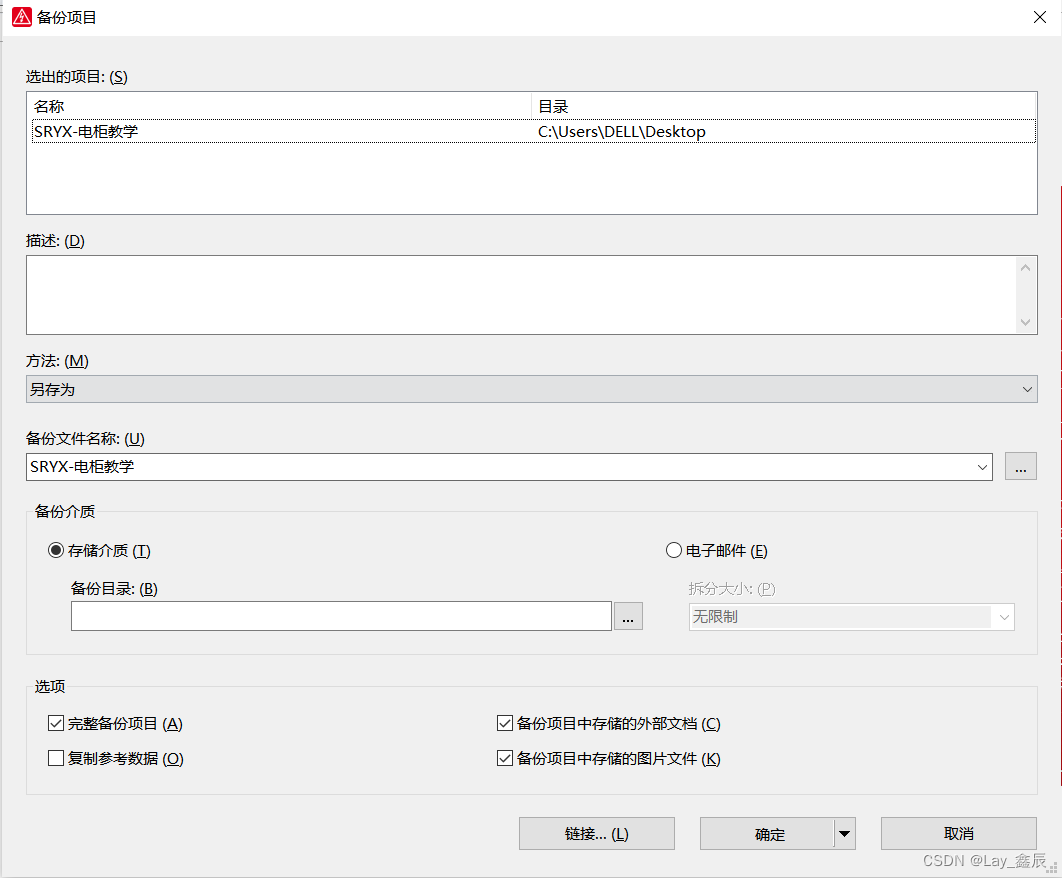

（1）单击【项目】-【备份】-【项目】，弹出“备份项目”对话框。

（2）选择想要备份的项目“标准电柜”，选择“另存为”，存放路径为“桌面”。备份的3种方法解释：

另存为：项目被保存为另一种存储格式，文件名后缀为“.zw1”，原来的项目保持不变。 锁定文件供外部编辑：项目被保存为另一种存储格式，文件名后缀为“.zw1”，原来的项目被写保护，“.elk”项目变成“.els”项目，保存在同一目录下。 归档：项目被保存为另外一种存储格式，文件名后缀为“.zw1”，原来的项目被删除，“.elk”项目变成“.ela”项目，保存在同一目录下。

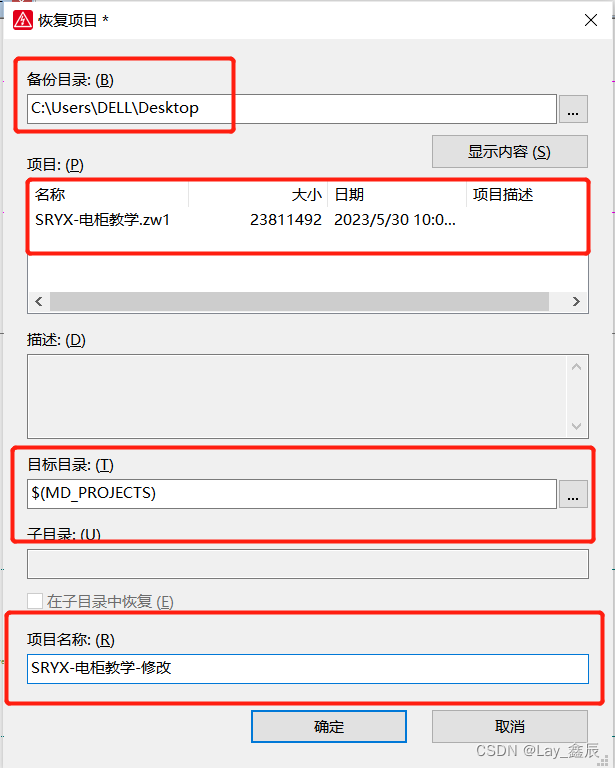

（3）单击【项目】-【恢复】-【项目】，弹出“恢复项目”对话框。

（4）在此对话框中，备份目录默认桌面，在“项目”列表中可以看到上一步备份的项目“SRYX-电柜 教学 ”，恢复的目录放在默认的“目标目录”，“项目名称”改为“SRYX-电柜教学-修改”，单机“确定”按钮，项目被恢复。
