Eplan P8基本操作手法：电气设计高效技巧

1.页名后缀由字母变数字?

 选项-设置-项目-管理-页-页名-子页标识

2.修改自动连接电缆颜色

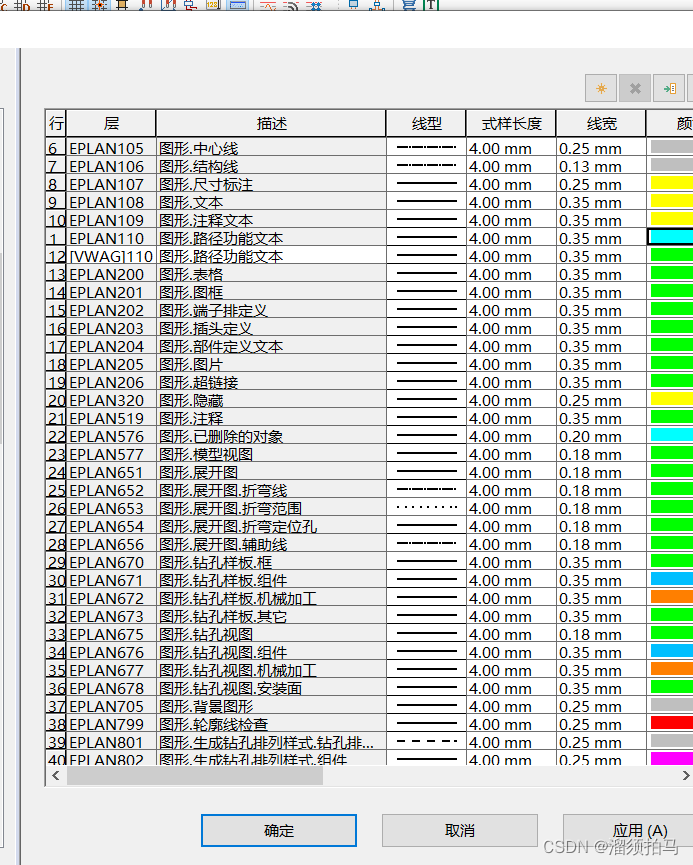

 选项-层管理-符号图形

3.取消或更改中断点不需要的关联

 改变序号

 双击中断点-中断点-修改序号

（中断点序号：序号决定中断点排序的顺序。顺序由 EPLAN 自动分配并由中断点在中断点对话框中的顺序确定，但可根据需要将其覆盖。

   标准序号是 100,即只能根据页、行和列以及升序的序号数字值进行排序;此框中的"0"定义中断点为源。序号相同时，中断点会根据原理图中的顺序排序。

3.1 更改中断点的关联

   项目数据-连接-中断点导航器-选择要修改-中断点分类

4.取消自动生成线的连接（断点指令）

 用断点指令

 插入-连接符号-断点

5.改变图纸背境颜色

 选项-设置-用户-图形的编辑

 -常规-修改配置（白色、黑色、灰色）

6.显示自动电缆连接

 项目数据-连接-更新

7 .EPLAN部件的制作方法

1、找到各个厂家产品的报价表；

2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；

3、把填好的EXCEL表格另存为CSV格式文件；

4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的 CSV文件

说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。

8.有一页命名过一次后，页不见，后此名不能重新命名

 左侧页-筛选器-可用页

9.改变原器件颜色

 选项-层管理-符号图形

每个元器件的连接点的电位传递属性都可自行重新设定。在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。

连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。

这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。

10.如何选用不可见的端点

  插入-符号-SPECIAL-PLC/总线

  -PLC连接点-PLCBCPNG(不可见)PLCBCPNG(可见)

11、修改继电器、接触器线圈与关联触点间的距离

  双击线圈-显示-修改触点映像。

12、如何插入AUTO CAD图

   页-导入-DXF/DWG(必须先将CAD文件存到安装目录\DXF_DWG\Rittal下)

   插入的 CAD图 形没有被AutoCAD打开。
