生成模型视图

模型视图是设备安装板上的标准视图，用来显示目的和创建绘画，可以在模型视图中标记箱柜安装板及安装板上设备的尺寸、安装间距等信息。

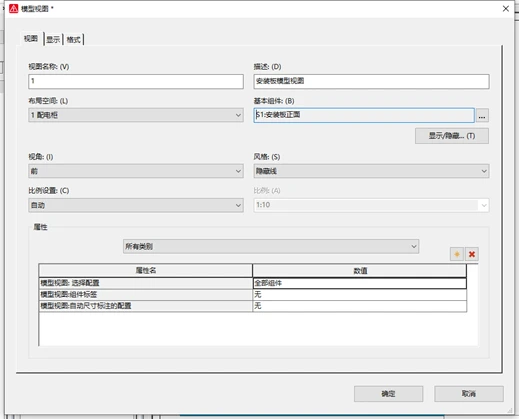

首先在页导航器中创建新页，页类型改为“模型视图（交互式）”，页描述为“控制柜模型视图”，打开新建页的图形编辑区，点击插入—图形—模型视图，在鼠标上吸附模型视图的图标，点击鼠标左键，确定模型视图的起点，拖动鼠标，确定模型视图的终点，点击鼠标左键，弹出“模型视图”对话框，在视图名称、描述中手动键入如下信息，布局空间、基本组件中下拉选择需要显示的模型视图组件，调整视角、风格、比例，如图14-8所示。

   图14-8

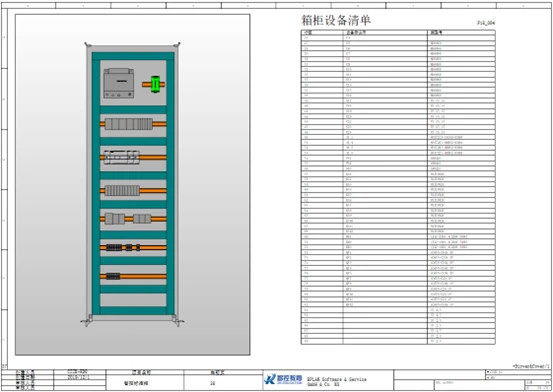

点击确定按钮，即可在图形编辑区自动导入安装板的模型视图。模型视图导出后，在页导航器中选中模型视图页，点击工具—报表—生成命令，在弹出的“报表”对话框中点击新建按钮，弹出“确定报表”对话框，选择输出形式为手动放置，报表类型为箱柜设备清单，在“当前页”和“手动选择”前勾选，确定生成报表的表格，点击确定即可在模型视图旁添加安装板中所使用到的箱柜设备清单，如图14-9所示。

   图14-9
