生成箱柜设备清单

一个图例中包括并显示许多信息，并且/或将图形中的信息转移到未占用的区域内。在此箱柜设备清单为功能定义的报表，即安装板的设备标识符必须明确。

若图例生成在安装板所在的同一页上，则称做窗口图例；窗口图例是可自由定位的图形对象并具有插入点和符号属性，例如设备标识符。

此外，图例可作为独立表格输出。在这种情况下，图形编辑器中的安装板布局页上无显示的图例，但显示组件的位置号码，并且不显示设备标识符。此类图例命名为页图例。

选择下列菜单项: “工具” > “报表” > “生成”，如果在“报表 – 示例项目”对话框中的页层结构中仍没有箱柜设备清单，则选择 [设置] > 输出为页，如图13-5所示。

   图13-5


在“设置:输出为页”对话框中选择“箱柜设备清单”报表类型的表格，并根据需要确定其它设置，如图13-6所示，点击 [确定]。

   图13-6


在“报表 – 示例项目” 对话框中点击 [新建]，在确定报表对话框中确定输出形式和源项目，从可使用报表类型的列表中选择箱柜设备清单，如果要选定应分别生成图例的安装板，则激活手动选择复选框，如图13-7所示，点击 [确定]。

   图13-7

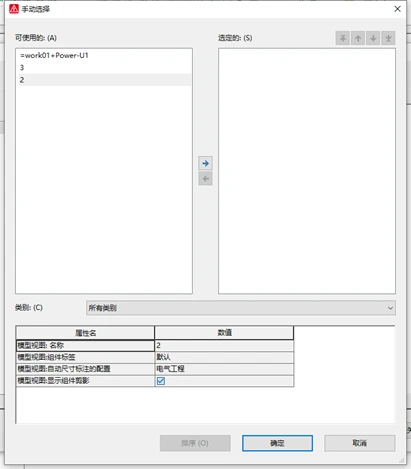

在手动选择对话框选择应当生成图例的安装板，点击向右移动按钮，将应当生成图例的安装板移动到“选定的”状态栏下，如图13-8所示，点击 [确定]。

在箱柜设备清单 <...> 对话框中确定应当生成箱柜设备清单的页的结构标识符和名称。点击 [确定]，生成可移动嵌入式报表，在安装板旁点击放置，如图13-9所示。

   图13-8


   图13-9
