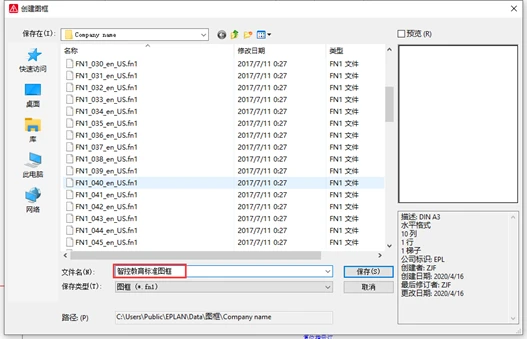

图框作为原理图页的载体,也可以自定义显示的对象,图框设计除了按照自带的模板修改以外,也可直接绘制,点击工具—主数据—图框,选择“新建”命令,弹出“创建图框”的对话框,修改图框的名称,如图12-7所示。
图12-7

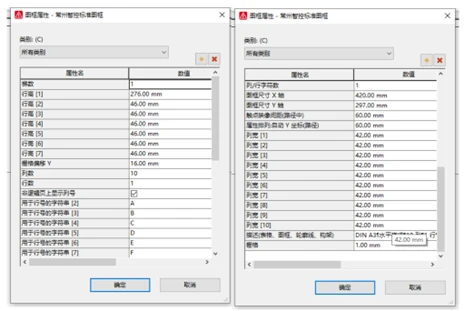

点击确定后会弹出“图框属性-图框名称”对话框,点击新建符号,选择添加如图12-8所示的属性设置。
图12-8

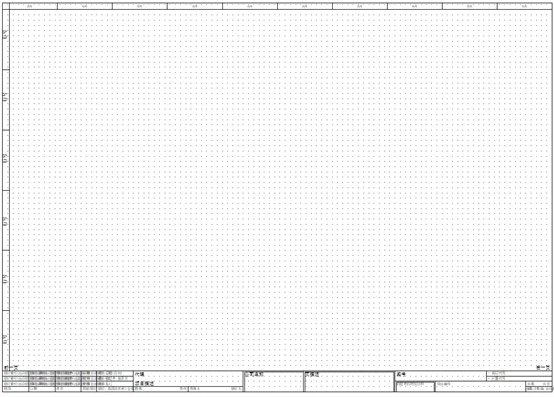

在打开的图框页中插入宽度为420mm,高度为297mm的长方形,打开1mm栅格,方便确定接下来插入图框文本的位置。将图框按照比例大小画上等间距的行列间距,点击插入—特殊文本—列文本或行文本,放置到图框中,同样插入下图12-9中所示的项目或页属性的文本。
