EPLAN电气图纸设计规范要点，图面整洁符合国标

      EPLAN电气图纸中的通用说明，说白了就是电气图纸的图纸概述、制图规范（这里的规范根据每个公司及客户的要求不同进行更改）。下面就以我们公司的规范要求，以实际的项目案例来对照讲述一下，通用说明的制作。

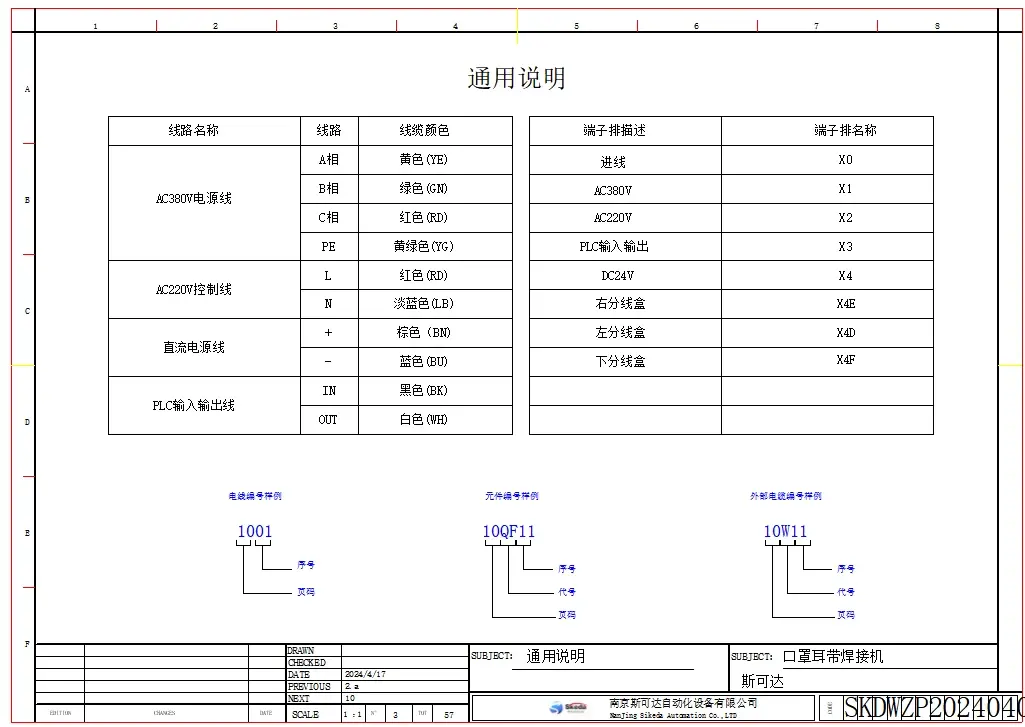

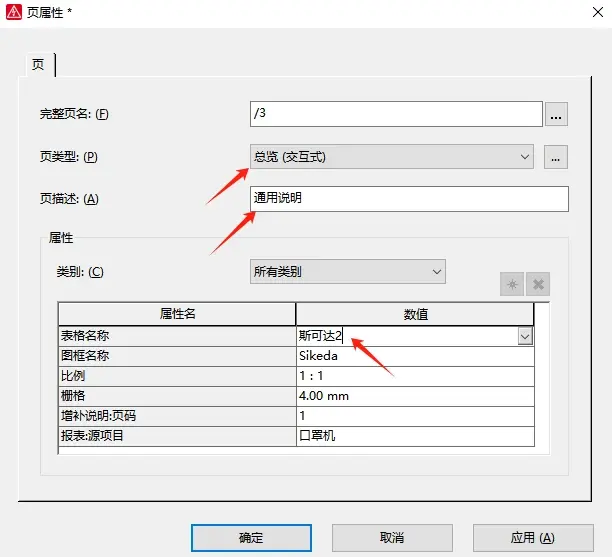

1.首先新建页，修改页类型和填写页描述，表格名称这里选择已经制作好的通用说明表斯可达2，（这里是为了公司内部使用方便，做了表格模板，大家也可直接设计属于自己的通用说明表）直接点击确定即可。

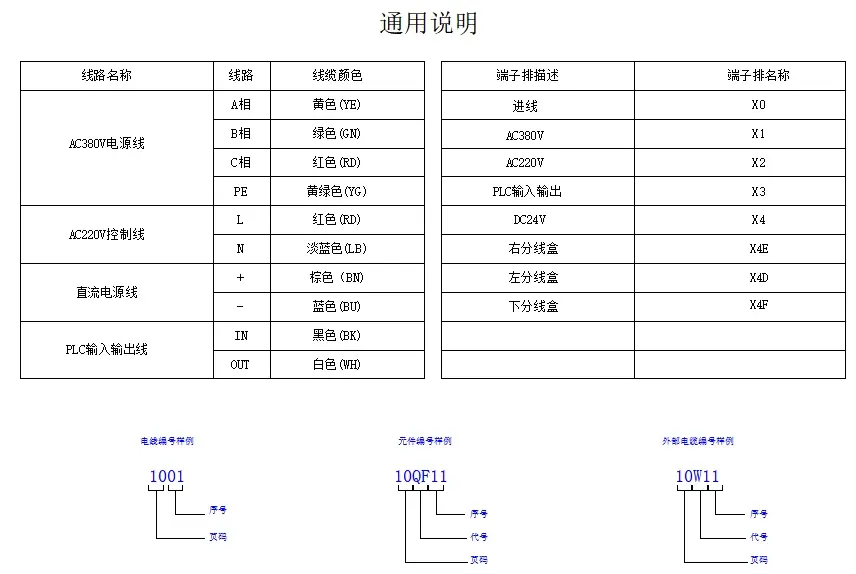

2.下面是我们在画电气图纸时用的通用说明，以下图为例，我们来看下制作步骤：

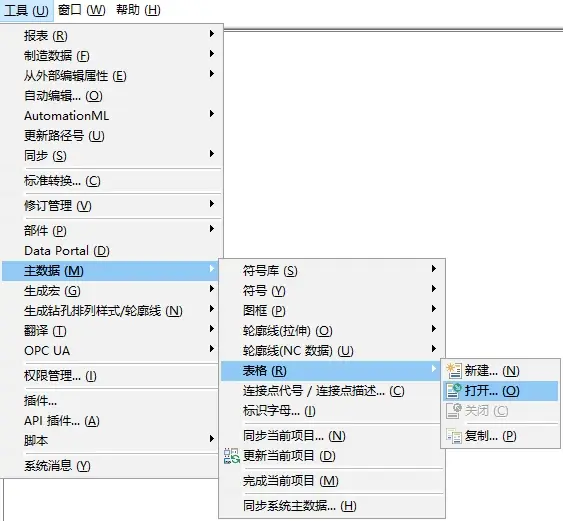

2.1找到菜单栏打开工具->主数据->表格->打开。

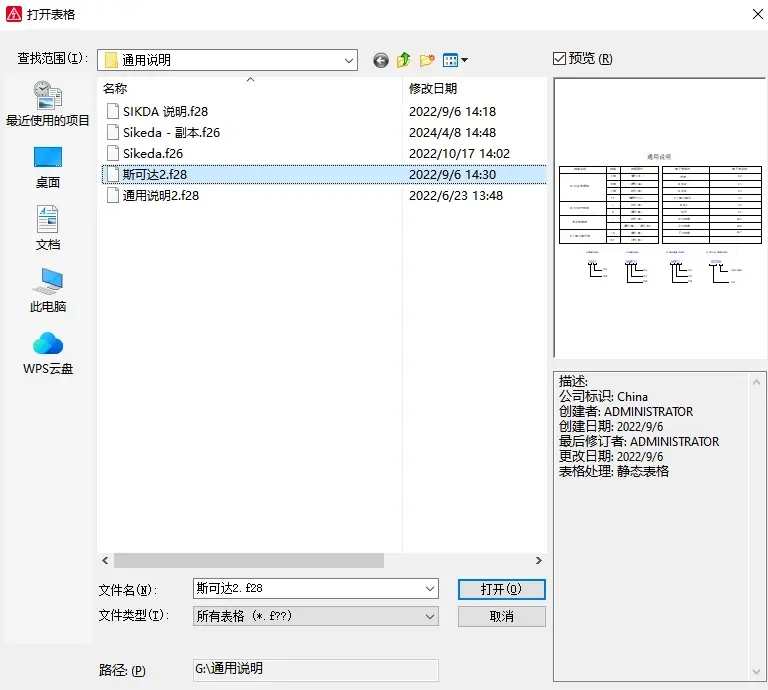

2.2.找到我们做的模板点击打开（为了后面使用，建议大家直接复制一个打开副本来制作更好）

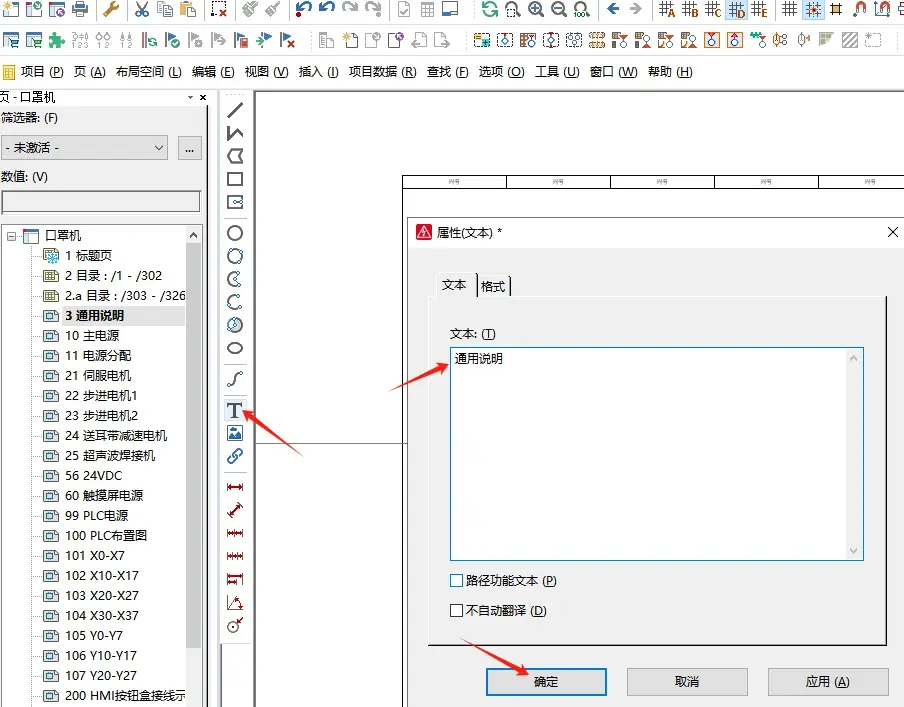

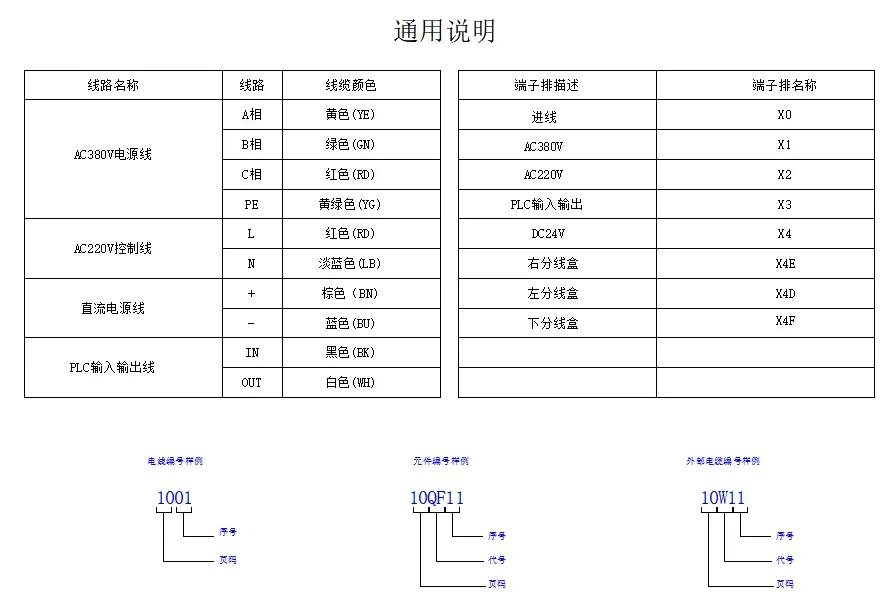

2.3.有了模板直接对照上图来绘制，首先我们插入文本，作为标题——通用说明（可以右击属性来修改文字的颜色和大小）

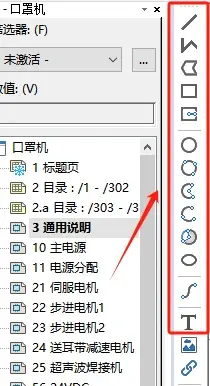

2.4.需要用到绘图工具来绘制下图的表格，包括绘制下面的图形，表示序号和页码，并添加下面的文字。

2.5.接下来需要把规格说明填写在表格里，因为我这里是以口罩机的图纸为例，所以需要填写线路名称，线路（线路文字符号）和线缆颜色，还有端子排描述及端子排名称，我们这个项目，是AC220的控制线，还有直流和PLC输入输出的线，包括用在不同地方的端子排，图一图二为我们公司的电源线和端子排的规范，图三为线号命名规范，按照这个规范来填写文字说明。

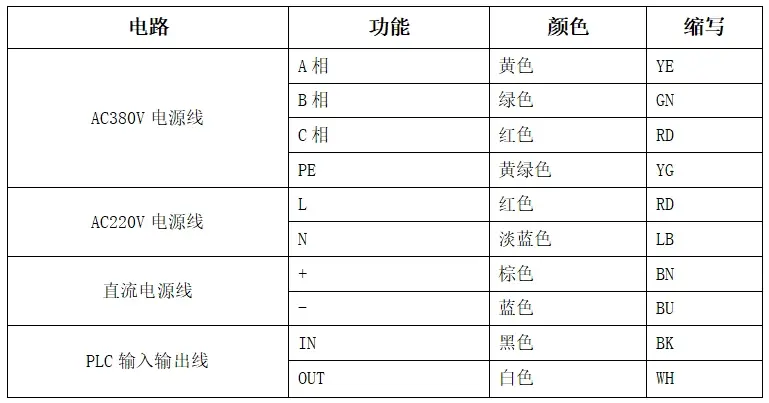

图一：

图二：

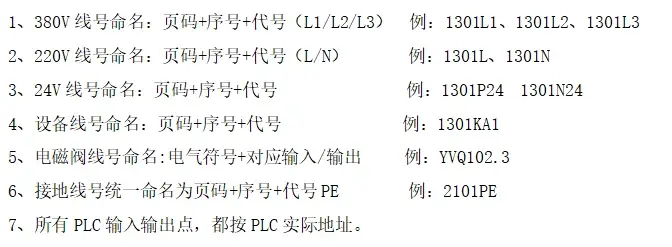

图三：

3.有了以上的规范要求，接下来就可以直接在图形框中添加文字说明（大家可以根据自己的规范来填写说明，这里我们仅供参考）。

4.制作完成，可以保存到表格文件夹中，再打开通用说明页，在表格一栏选择已保存的表格，最后点击确定，查看是否插入成功。

      此外，通用说明还可以包括电线截面积、通讯电缆命名规范、设备命名规范、线号命名规则、标签命名规范等等，这个可以根据要求，放在通用说明里。是整个项目图纸的规范标准。

      关于电气图纸设计规范，大家有什么需要沟通的，可以留言一起讨论。下期我们再分享其他EPLAN的专题。
