报表与标签

报表是对项目数据的询问。可有目标地输出项目数据。可自动生成项目数据并直接输出到报表页或外部文件，例如为组件的标签。同样，可以手动将报表作为一个嵌入式报表直接放置到一个现存项目页上，例如为箱柜设备清单。报表按照报表类型被划分。当项目不包括对于各个报表所需的对象或者通过设置过滤器没有找到匹配对象时，不生成报表页。

报表类型

报表类型指定应为哪些同类信息组生成报表。报表类型是已确定的，无法自行定义。为格式化和结构化输出报表页和嵌入式报表，必须在生成报表前为报表类型分配表格。在 EPLAN 中分为功能指定的报表的报表类型、报表总览的报表类型和图形报表。从报表生成的结果来看，报表分为两类。一类是以整页图纸来显示报表信息，类似原理图页的形式；另一类报表是嵌入在其他图纸页中，如在安装板布局页中，在安装板旁嵌入一张元件清单，描述安装板上的元器件型号和数量，这类图表称为嵌入式报表，利用较少的篇幅，手动放置在图纸页中。

报表输出为页

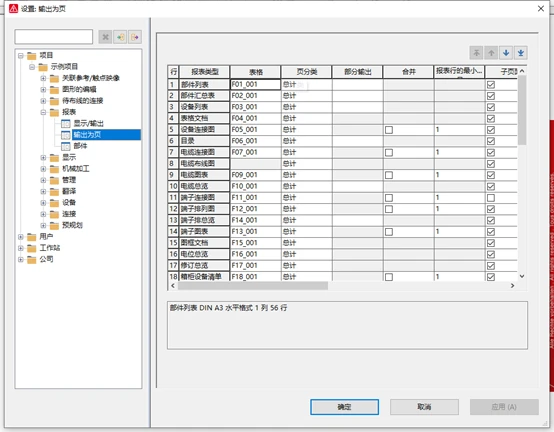

生成报表的基础是表格，在生成报表前，要选择生成报表的表格模板，通过点击选项—设置—项目—项目名称—报表—输出为页，进入报表生成界面，确定各报表的默认模板表格，如图10-1所示。

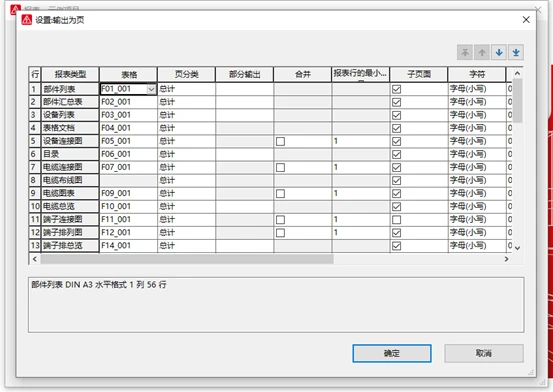

也可以通过工具—报表—生成命令，弹出“报表”对话框，在右下角“设置”按钮里选择输出为页，打开“设置：输出为页”的对话框，同样可以确定默认报表的表格模板，如图10-2所示。

   图10-1


   图10-2

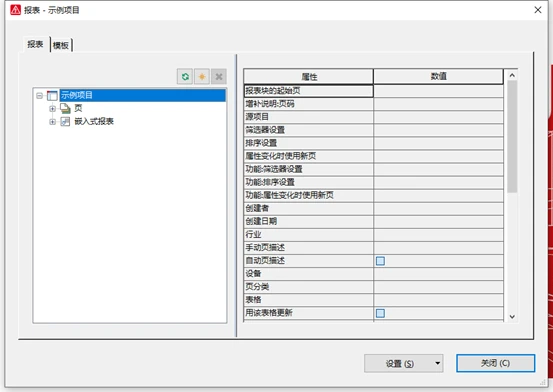

点击工具—报表—生成，打开“报表—项目名称”对话框，在对话框中有“报表”和“模板”两种标签选择，右侧的属性窗口中用来对报表的属性值进行修改，如报表生成的起始页、排序、分类等设置，如图10-3所示。

   图10-3


其中“报表”标签是用来手动生成报表的，在没有生成报表之前，显示为空。在生成项目报表之后，显示所生成报表的总览。其中“页”文件夹中包含了以页形式输出的报表，“嵌入式报表”文件夹中包含了手动放置的嵌入式报表。

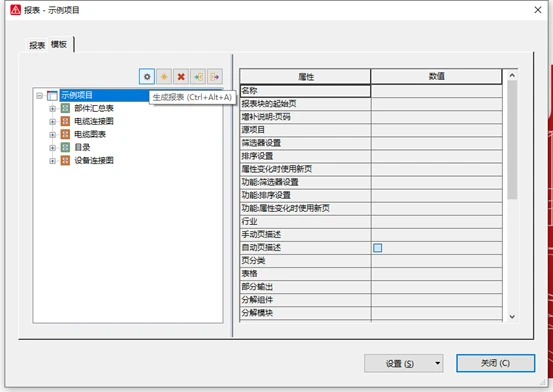

在“模板”标签下，可以根据报表生成的类型、生成路径、结构标识等属性来预生成报表，然后通过上方“生成报表”的命令按钮，统一输出，不需要逐一生成，如图10-4所示。与报表里的手动生成相比，集中生成报表，可以更便捷高效的管理报表。

在“报表”标签下，点击新建命令，弹出“确定报表”对话框，选择生成报表的类型，以“部件汇总表”为例，选择后弹出“设置”对话框，确定生成表格的结构标识符和表格模板，点击确定即可生成。

   图10-4


在“模板”标签下点击新建命令，弹出“确定报表”对话框，选择生成报表的类型，以“部件汇总表”为例，选择后弹出“设置”对话框，确定生成表格的结构标识符和表格模板，点击确定后即可在“模板”标签下生成报表，点击“报表生成”命令，将“模板”标签下生成的报表以页的形式输出到项目中。
