EPLAN报表生成与更新流程

嵌入式报表生成

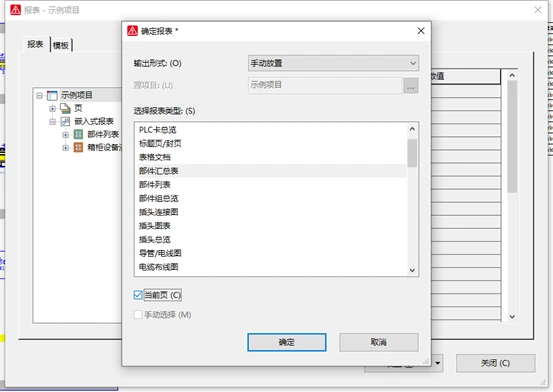

嵌入式报表只有在“报表”标签下才可以生成,因其是嵌入某一页中,需要在图形编辑区先打开一张图纸页,进入“报表—项目名称”对话框后,在“报表”标签下新建,弹出的“确定报表”对话框中,将输出形式改为手动放置,下方的“当前页”和“手动选择”被激活,如图10-5所示,其他步骤按照输出为页的方式选择,确定后在鼠标上会有报表表格吸附,在打开的图纸页中选择合适的位置放置。


   图10-5


报表更新

当原理图中的元件、端子、电缆等设备有修改的时候,对应的报表中也应有相应的修改更新。在页导航器中选中整个项目,通过点击工具—报表—更新命令,即可完成项目中报表的更新。如果在页导航器中打开了某一报表页,执行报表更新的操作,只会将打开的报表页中的数据更新,如果打开的是原理图页,不包含报表信息,执行报表更新操作时会报错,提示操作的不是报表页。

报表的页排序

在结构标识符层中管理在项目的页结构中的项目页。在报表生成时 EPLAN 生成项目数据的报表并在报表页中显示。将该页排序到项目的页结构中。

通过页排序确定, 为哪些结构标识符层生成固有的报表块。例如,如果生成目录,则“总的”页排序将为整个原理图文档生成全局目录,同时“生产设备”页排序为每个生产设备相应生成固有目录。例如,可能为下列页排序:

可为整个项目生成全局报表块。

可为标识符块的每个结构标识符层相应生成固有报表块。

可为多个标识符块的每个结构标识符层相应生成固有报表块。

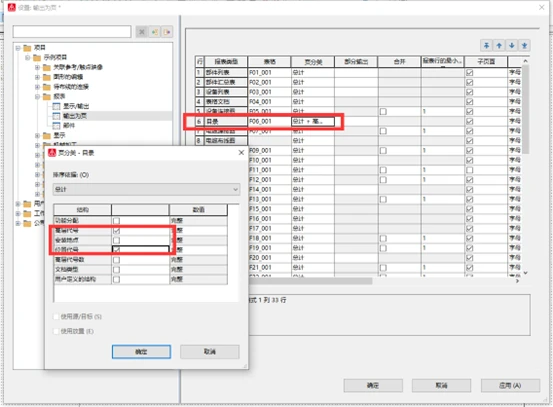

在“选项” > “设置” > “项目” > “项目名称” > “报表” > “输出为页”菜单项下为报表类型“目录”确定 高层代号 + 位置代号页排序,如图10-6所示,EPLAN 用此设置生成下列报表块:

标识符块生产设备的每个结构标识符层相应有固有目录。始终在转换生产设备时进行。

标识符块位置代号的每个结构标识符层相应有固有目录。始终在转换位置代号时进行。


   图10-6
