FEKO CADFEKO中弧线创建技巧

在 CADFEKO 中定义，弧线是两点之间的光滑曲线。

CADFEKO 中的弧线包括：直线（Line）、多段线（Polyline）、拟合样条（Fitted spline）、贝塞尔曲线（Bézier curve）、解析曲线（Analytical curve）、椭圆弧（Elliptic arc）、抛物线弧（Parabolic arc）、双曲线弧（Hyperbolic arc）和螺旋线（Helix）等。


这些弧线都可以用作构建或修改几何形状的基础，或直接用作线（Wire）参与到仿真计算中。

1. 直线（Line）

直线的创建最简单，直接在 Construct 标签的 Create Curve 组，点击 Line 图标，可以创建直线。其中，

• 起始点（          P 1   P_1P_1 ）：直线的起始点；

• 终止点（          P 2   P_2P_2 ）：直线的终止点。

2. 多段线（Polyline）

多段线由连续的直线组成，可以在每个线端创建网格顶点。

多段线的直线不应该交叉，同时如果有必要的话，多段线可以继续细分。

创建多段线，也只需要在 Construct 标签的 Create Curve 组，点击 Polyline 图标，输入相关参数即可，其中主要的参数为：

• Corner 1（  C_1C_1 ）：多段线的第一个点；

• Corner 2（  C_2C_2 ）：多段线的第二个点；

• ...Corner n（  C_nC_n ）：多段线的其他点，可以有任意个点。

3. 拟合样条（Fitted Spline）

拟合样条 是指通过拟合的方式来连接所有点的光滑曲线。

  拟合的样条在整个路径上是光滑的（没有尖角）。

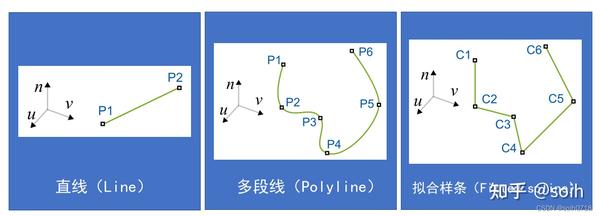

下图是直线（Line）、多段线（Polyline）和拟合样条（Fitted spline）的示意图：

   在这里插入图片描述


对拟合样条而言，在 Construct 标签的 Create Curve 组，点击 Fitted Spline 图标，可以创建拟合样条。其中主要的参数为：

• Point 1（  P_1P_1 ）：样条曲线的起始点；

• Point 2（  P_2P_2 ）：样条曲线经过的第二个点；

• ...Point n（  P_nP_n ）：样条曲线经过的其他点，可以有任意个点。

4. 解析曲线（Analytical Curve）

解析曲线 是指由参数定义（以  tt 作为自变量），在三个坐标系中定义的曲线。

  解析曲线表达式的导数是必需的，并且需要存在于整个路径中。


在 Construct 标签的 Create Curve 组，点击 Analytical curve 图标，可以创建解析曲线。

（1）方法 1：使用笛卡尔坐标系（直角坐标系）描述曲线，U、V 和 N 维度作为变量  tt 的函数。

（2）方法 2：使用柱坐标系描述曲线，即将  \rho\rho 、  \theta\theta 和  \phi\phi 维度作为变量  tt 的函数。

（3）方法 3：使用球坐标系描述曲线，即将  rr 、  \theta\theta 和  \phi\phi 维度作为变量  tt 的函数。
