FEKO操作效率提升小技巧集锦

模型复制

通过import.cfx文件可以将将一个CADFEKO文件中的模型复制到另一个CADFEKO文件中，可以保留原模型的材料属性等设置。

模型测量

  利用测量工具测量模型各部位尺寸和角度数据，操作：点选屏幕下方的卷尺或量角器图表，ctrl+shfit+鼠标右击选择点（一个点测量该点坐标，2个点测量两点间的距离，三个点测量两个线段之间的夹角）

模型透明度设置及运用

Display option-opacity中设置模型透明度，方便显示操作。

应用场景：

• 显示： 对于一些实体模型内还有几何体的场景，通过提高透明度可以将实体内的模型一并显示

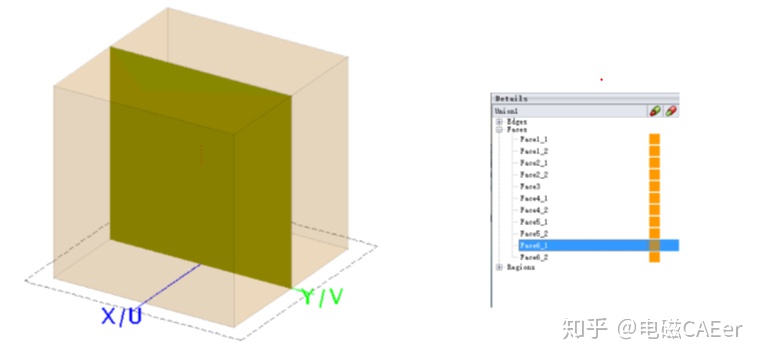

• 选择： FEKO中，对于隐藏在实体模型内的面或者线，无法通过界面直接选中，从而导致操作很麻烦，建议将实体透明度调到很低（如20%），这时在模型属性中选择，直到想要选中的面或线高亮，然后给其命名，方便后续查找。
•

天线与等效源对比

  近场等效源的口面距离天线辐射口面过近，会导致其增益于与原天线有较大差异（距离选多少合适），利用近场等效源替代原天线与目标体进行一体化仿真，忽略了天线与目标体之间的互耦，结果会有一定的误差，但是结果相对可靠。作用：（1）FEKO针对某些波导缝隙天线的仿真，利用传统MLFMM计算时常不容易收敛，需要利用“稳定的MLFMM”计算，但是计算又特别耗时，因此可以利用“稳定MLFMM”计算天线，并提取近场等效源，同时利用近场等效源结合“传统的MLFMM”计算目标体的电性能，可以有效的解决收敛性和计算时间之间的冲突。（2）天线电尺寸规模较大，十分耗内存和计算资源，因此在目标体与天线互耦较小的前提下，用近场等效源替代，可以大幅降低未知量数目。

远场等效源，只需提取原天线的远场方向图（.ffe数据）并导入目标体模型文件即可，相对简单，同时其不需要像近场等效源要求近场区域内不能含有目标体，但是对于目标体的电性能计算误差较大，目前看来不太可靠。Ctrl+shift的使用技巧

建立局部坐标系：ctrl+shift可以显示一些特殊坐标点，在建立坐标系，更加便捷，然后将局部坐标系设置为defourt，即可在局部坐标系下建立模型。

• 测量： ctrl+shift，鼠标选中关键点进行距离和角度测测量；
• 建模： ctrl+shift，鼠标选择关键点建立2d和3d模型；
• Transform：选中模型，ctrl+shift，利用鼠标将模型平移和复制关键点位置；
• Cutplane：选择截面，ctrl+shift,同时移动鼠标，可以拉动到任意刻度位置的截面。

模型闭合检查

模型常常存在肉眼不可见的不封闭处，此时通过模型闭合检查可以方便找出不闭合的地方。在displayoption—>connectivity，不封闭的地方显示为红色。在模型简化的操作中，通过connectivity，同时将透明度调至0%，可以清楚的显示出漏删的线段和曲面。

POSTFEKO图表界面导入数据

将外部数据（.ffe格式）导入POSTFEKO中进行画图，作用：节点中的仿真数据通常不含有模型，看3d结果图会不直观，因此可以将节点中.ffe格式数据导入原计算机中的.pfs，进行画图即可。

常用快捷键总结

• 视图:F5-->模型适应视图，ctrl+3—>3Dview，8—>top， 2—>buttom，4—>left，6—>right，5—>front，ctrl+5—>back
• ctrl+shift:关键点选择
• ctrl+k:曲线或者曲面的提取
• ctrl+A:全选
• ctrl+M:剖分
