EPLAN P8 2.9设备标识符修改指南

EPLAN自带的设备标示符字母集IEC和GB都是单字母代表的，有的客户可能对设备标示符有要求，需要使用双字母来表示或者使用老的国标。这时我们如何修改设备标识符呢？

下面我使用断路器设备来做演示，将原来的【F】改成【QF】

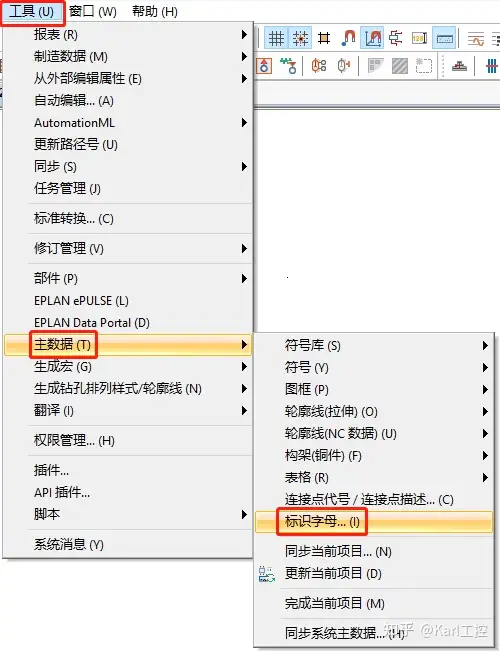

1）点击【工具】-【主数据】-【标识字母】

2）在空白处点击鼠标右键，在弹出的选项卡中点击【新建】

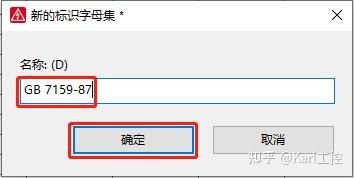

3）给新的标识字母集命名为【GB 7159-87】,点击【确定】

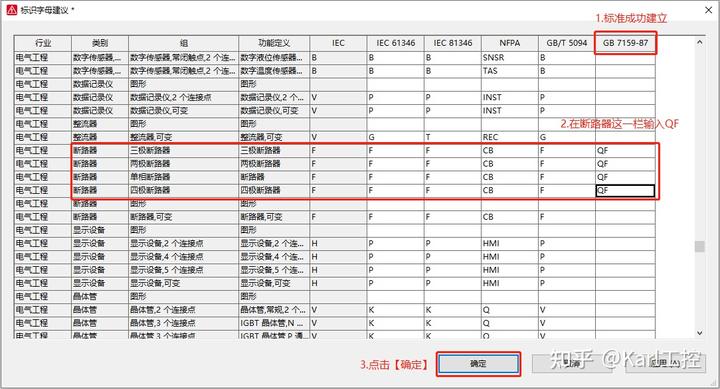

4）在最后一列可以看到【GB 7159-87】被成功建立，在断路器一栏输入【QF】，点击【确定】

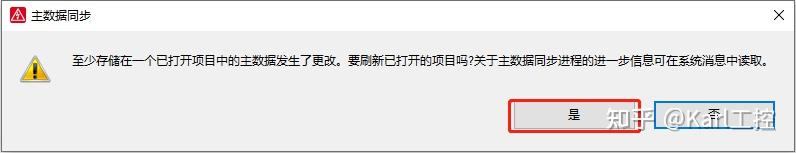

5）点击【是】

6）这时插入一个断路器发现它的设备标识符还是F来表示，这时需要我们切换一下当前标识字母集才可以

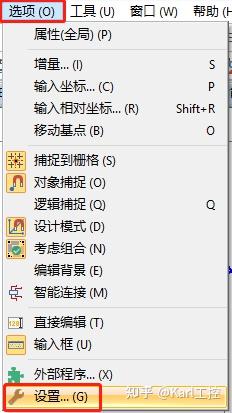

7）点击【选项】-【设置】

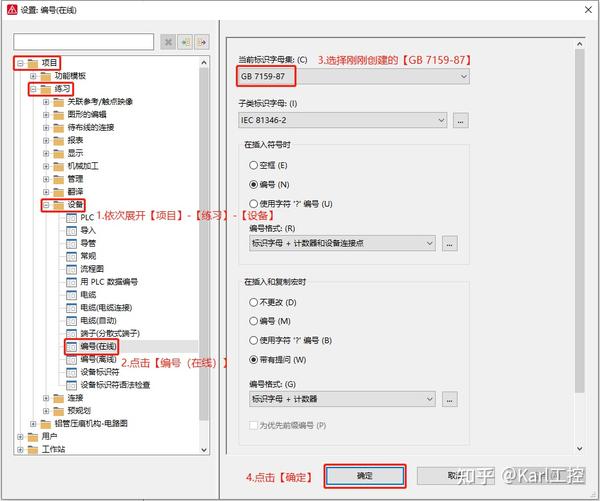

8）标识字母集切换

① 依次展开【项目】-【练习】-【设备】

② 点击【编号（在线）】

③ 选择刚刚创建的【GB 7159-87】

④ 点击【确定】

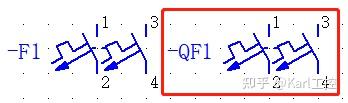

9）再次插入一个断路器，可以看到断路器的标识符变成了QF
