深入了解EPLAN电气软件用户界面结构

Eplan用户界面结构

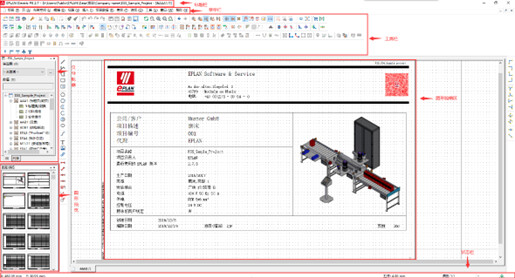

Eplan的用户界面由标题栏、菜单栏、工具栏、状态栏和图形编辑区组成,还可以打开各种功能导航器和图形预览等窗口,如图1-6所示。


   图1-6



1.标题栏中,包含由Eplan软件版本信息、项目文件位置、项目位置和当前页号。

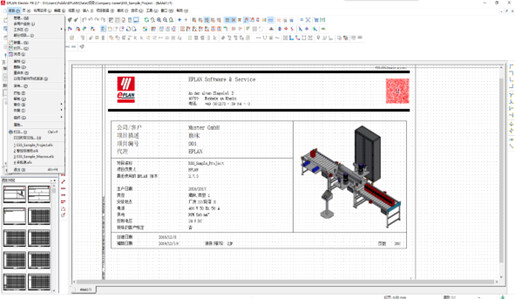

2、菜单栏及其下拉菜单中,包含Eplan软件中所有功能命令,如图1-7所示。


   图1-7



3、工具栏可以将菜单栏中的命令排列在窗口中,以达到快速调用菜单命令的目的,作用和下拉菜单访问是相同的,上图中的工具栏是系统默认的设置,用户可以根据不同的使用需求对工具栏进行调整。

4、状态栏中会显示当前操作相关的简单提示。图1-6中从左向右显示的内容依次为:当前鼠标悬停的坐标、当前操作命令、栅格大小、页面比例。

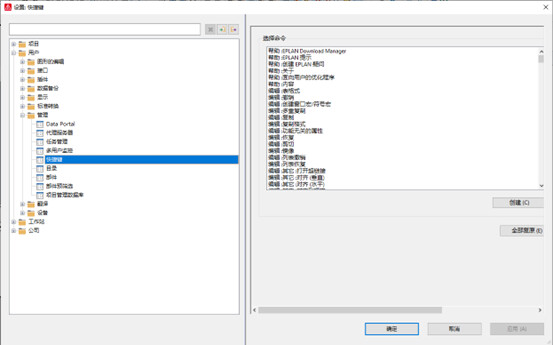

5、快捷键设置:依次点击选项-设置-用户-管理-快捷键,打开快捷键设置窗口,如图1-8所示


   图1-8

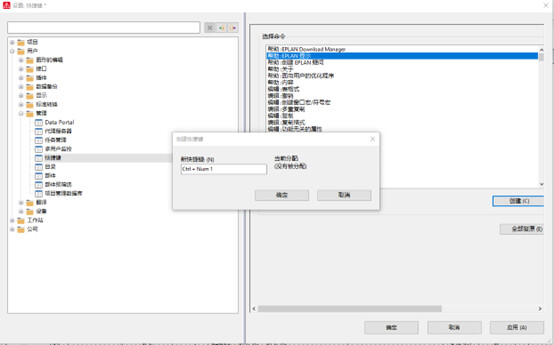

这里以“帮助:Eplan提示”为例,如图1-9在选择命令列表中,找到“帮助:Eplan提示”,点击创建,在弹窗中同时按下“ctrl+1”,可以看到当前分配未被使用,说明可以设置,点击确定,这样一个快捷键设置就完成了,按下确定键退出界面后,在Eplan用户界面同时按下“ctrl+1”后就会打开Eplan的帮助提示。


   图1-9
