Altium Designer入门学习笔记8：自动布线优化方法

Altium Designed 入门学习笔记8：自动布线优化

一块PCB板，元器件并不是只能布在一面上（top layer或者是bottom layer），为了优化空间可以将元件步在两边（top layer和bottom layer）；

1.在画PCB时关闭GND,VCC,+5V的电源线

快捷键N-H-N(et),输入GND,VCC即可

效果如图所示：

2.对元器件进行布局

就进原则，和同一模块摆放在一起的原则；

具体：由于此中的N76E003管脚较多；所以采取以N76E003为核心的布局方法；所有元件根据在N76E003摆放的位置进行布局；

3.AD规则优化

这里面涉及到line的宽度，焊盘与导线的安全距离，丝印与焊盘的关系；

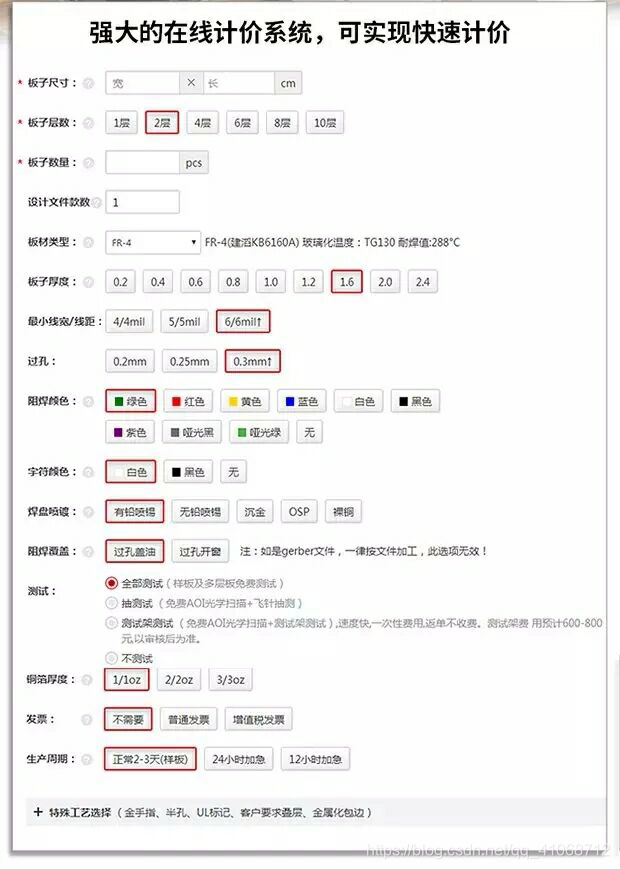

淘宝随便搜了一家店的报价表格：

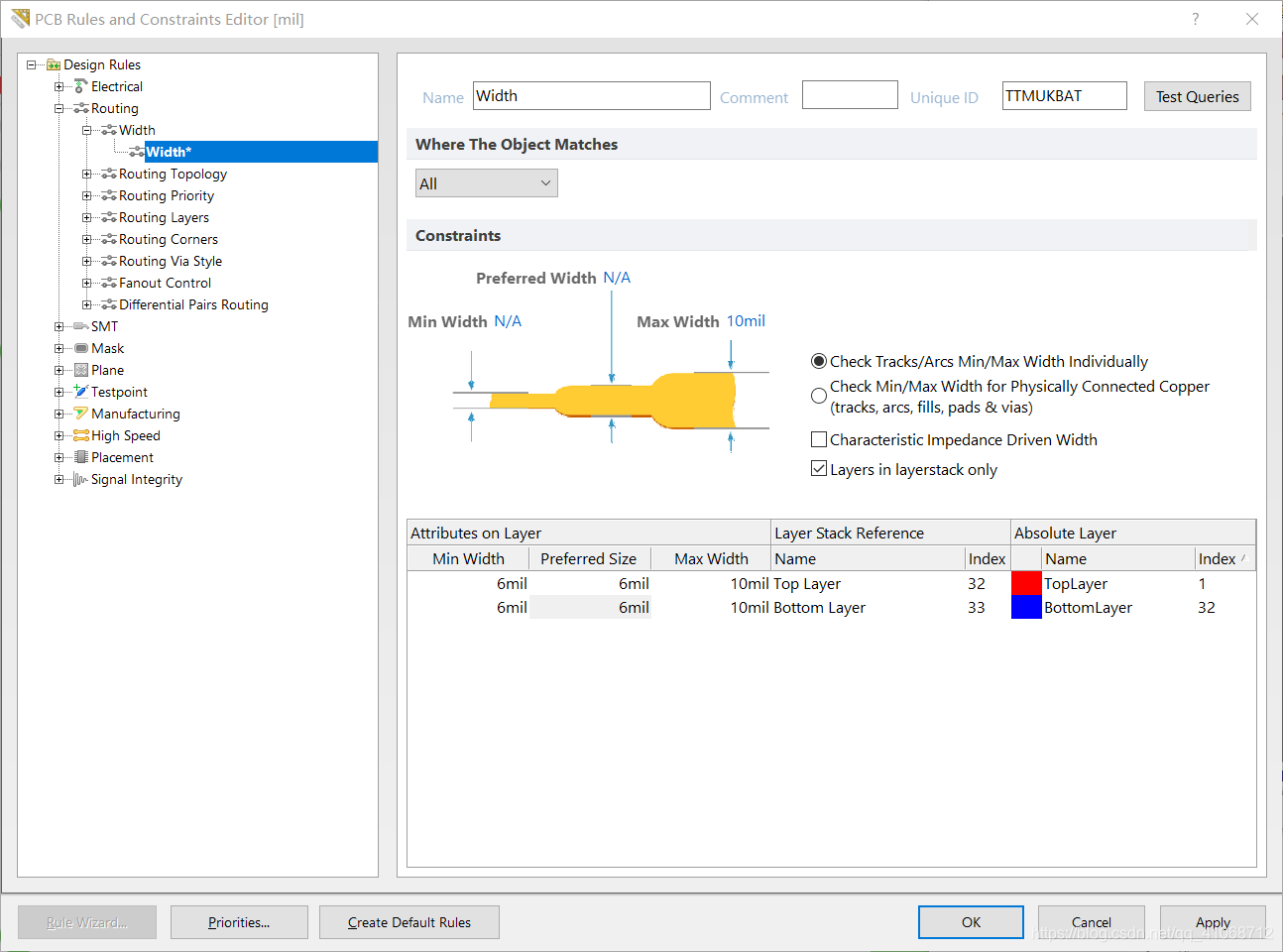

1.线宽设置：最小线宽（min width），首选线宽（preferred size ）设置为6mil

2.其他设置：

http://blog.csdn.net/qq_29350001/article/details/52199356

3.设置焊盘大小设置

我没找到批量化设置的方法；只能一个一个在做的时候设置

4.显示当前层高亮 shift+s；

   5.（除了GND，VCC）其他的线布置完毕后，自动布线；（自动布线布GND与VCC比较的好）

   6.点泪滴；（注意先泪滴，再敷铜）

   介绍：https://jingyan.baidu.com/article/cbcede072fa28f02f40b4da2.html

   7.敷铜；

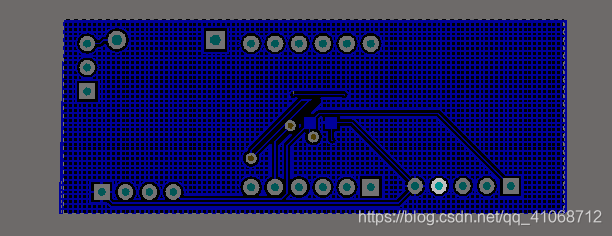

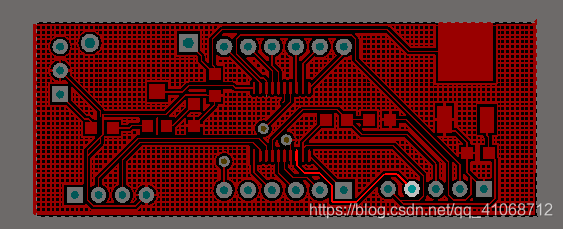

制作成果：
