‌UG实现SolidWorks弯曲扭曲效果教程‌

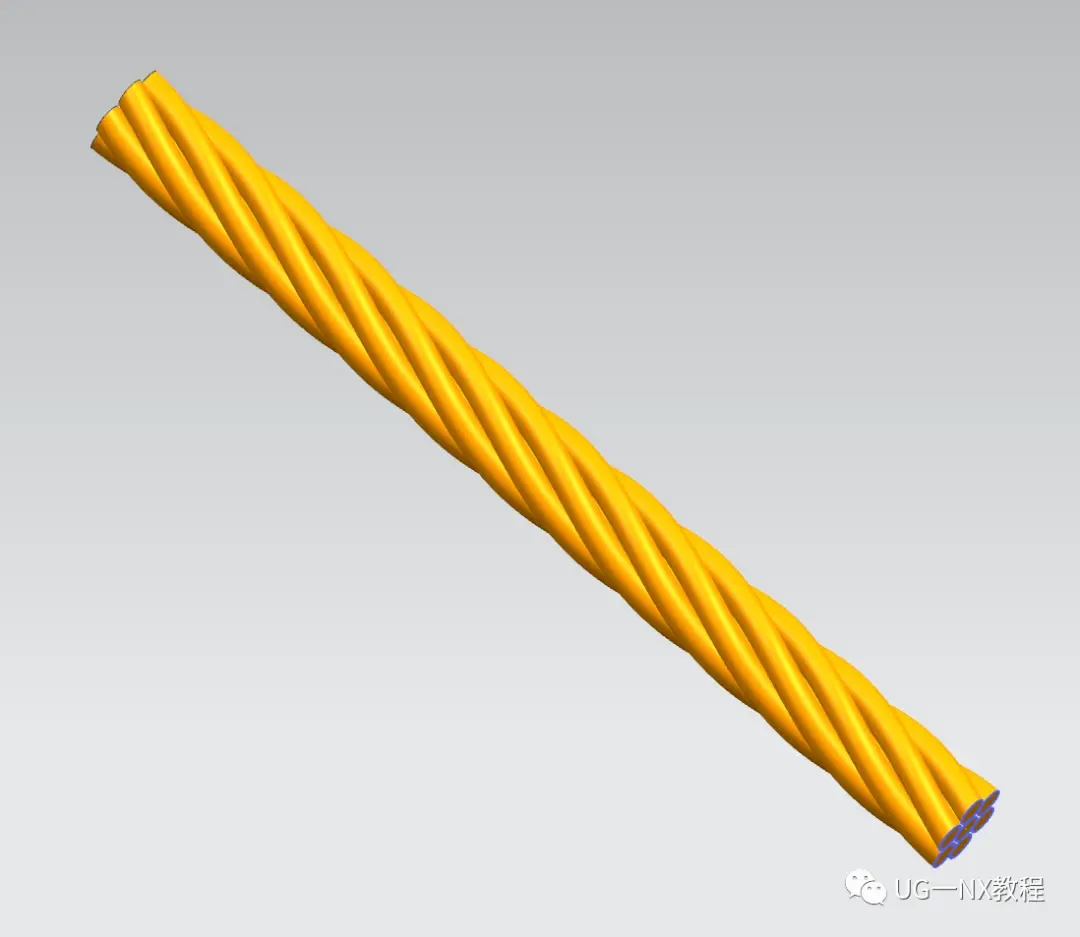

在solidworks软件中特征组的弯曲命令中有扭曲，折弯，伸直等效果，那在UG软件中，有哪个命令来做这些效果呢？熟练使用UG的小伙伴就知道，这些命令整合在UG软件中的整体变形命令中了，比如这个麻花扭曲绳，就能用整体变形中的过弯变换形式来实现扭曲效果！

  操作过程：

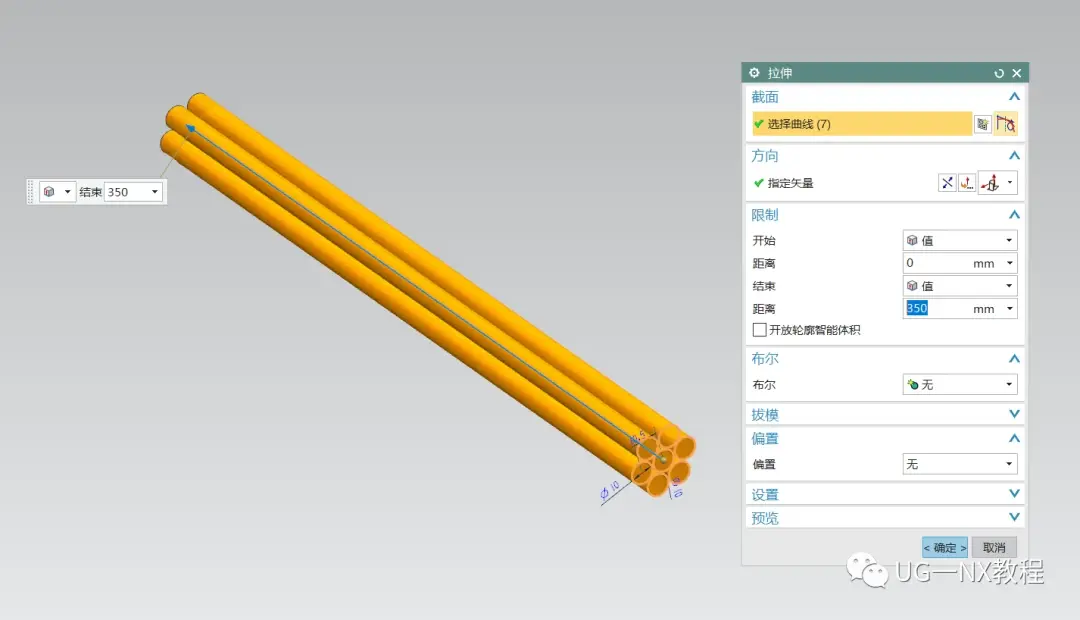

1. 首先创建7个圈，拉伸成圆柱，做出本次的扭曲素材模型。

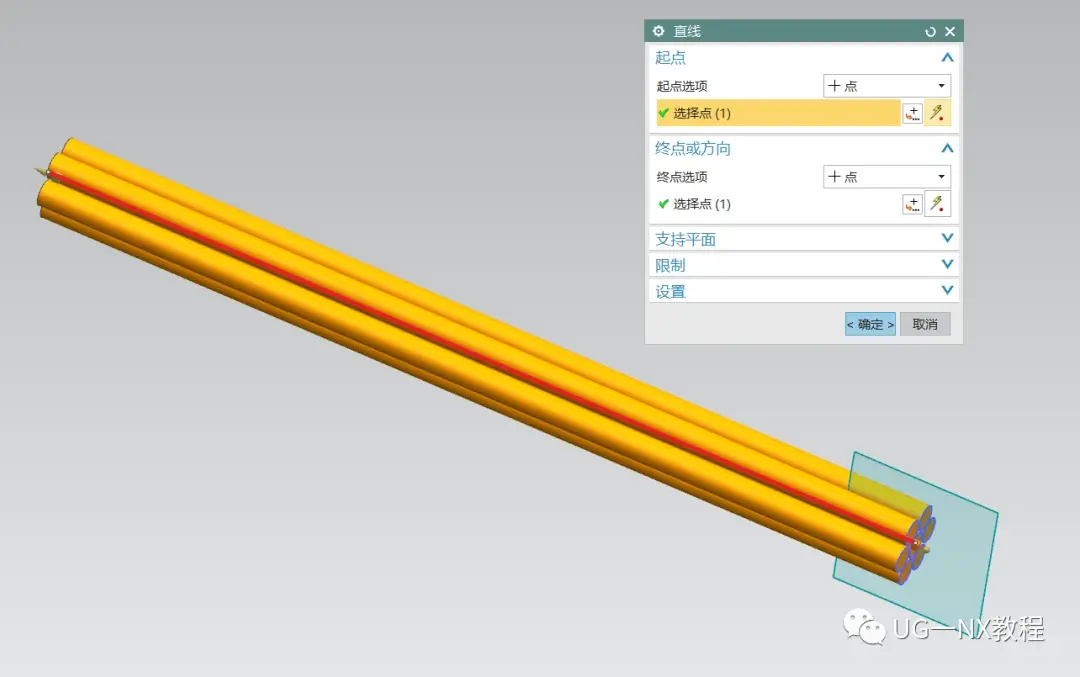

  2.在中间圆柱，用直线连接两个圆心。

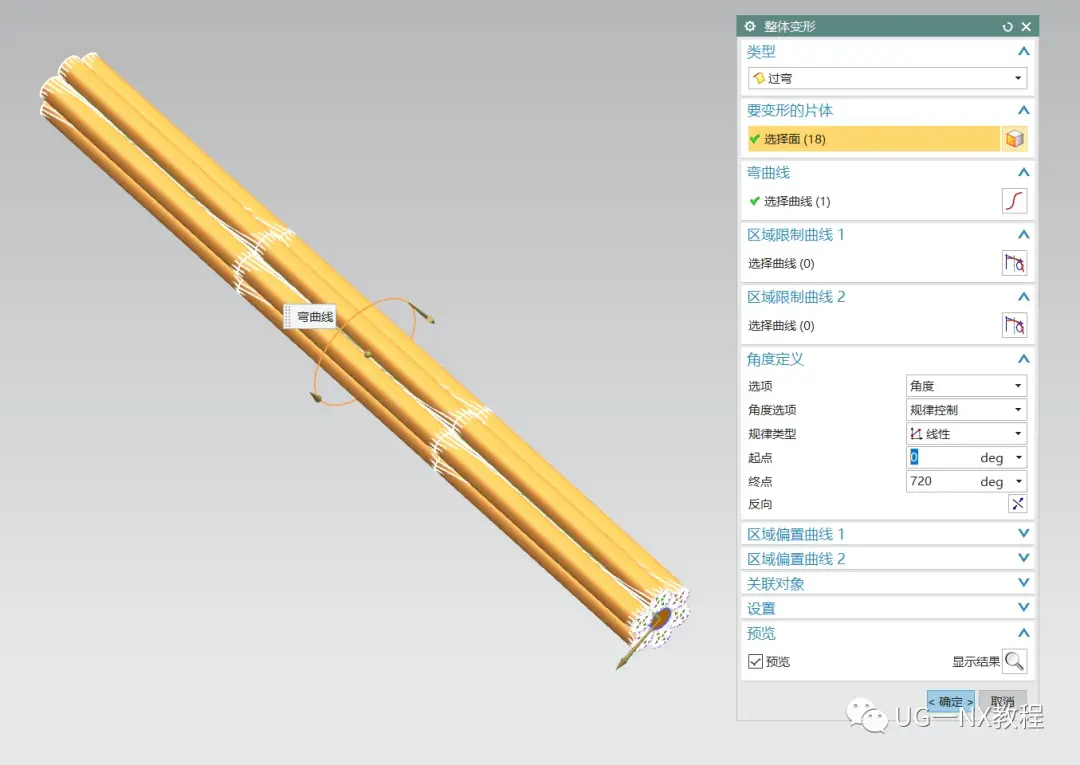

3.进行整体变形，类型选择过弯，变形对象选择6根圆柱，弯曲线选择创建的直线，角度变化规律为线性0到360*圈数。

  这么简单就能搞定，系统学习过就能第一时间想到，熟练掌握UG软件，其他功能还多着呢。学UG记得看下图咨询老师！
