MATLAB偏微分方程有限差分法：实习题与算例解析

%%偏微分方程有限差分法实习题

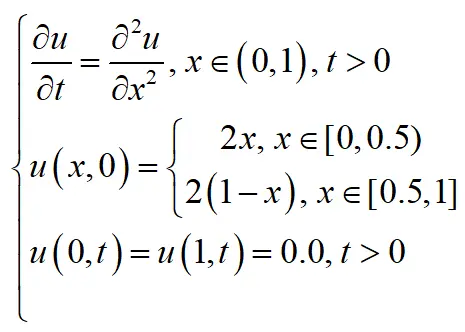

%算例一
tic%开始计时
clc
clear all
%==================================================
%输入参数
T=[0.01,0.05,0.1]; %结束时间节点
dx=0.1;                 %空间步长
x=0:dx:1;               %空间范围剖分
dt=0.001;              %时间步长
t=0:dt:T(3);            %最大时间范围剖分
lambda=dt/dx/dx;%λ
%==================================================

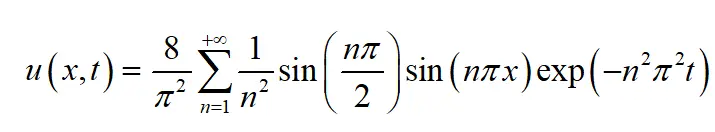

%解析解
xx=0:0.01:1;
for tt=1:size(T,2) %三个时间节点对应的解析解值
    ff=zeros(1,size(xx,2));
    for i=1:size(xx,2)
        uu=0;
        for j=1:17 %级数累加,十七次即可满足精度要求
            f=sin(j*pi/2)*sin(j*pi*xx(i))*exp(-j*j*pi*pi*T(tt))/j^2;
            uu=uu+f;
        end
        ff(i)=8*uu/pi/pi;
    end
    subplot(1,3,tt)
    hold on
    plot(xx,ff,'b-','LineWidth',2)
end

%==================================================
%差分格式解
u=zeros(size(t,2),size(x,2)); %给矩阵提前分配内存
u(1,:)=2*x.*(x<=0.5)+2*(1-x).*(x>0.5);%初始条件
for n=2:size(t,2)
        for j=2:size(x,2)-1
            u(n,j)=u(n-1,j)+lambda*(u(n-1,j+1)-2*u(n-1,j)+u(n-1,j-1)); %差分格式
        end
end

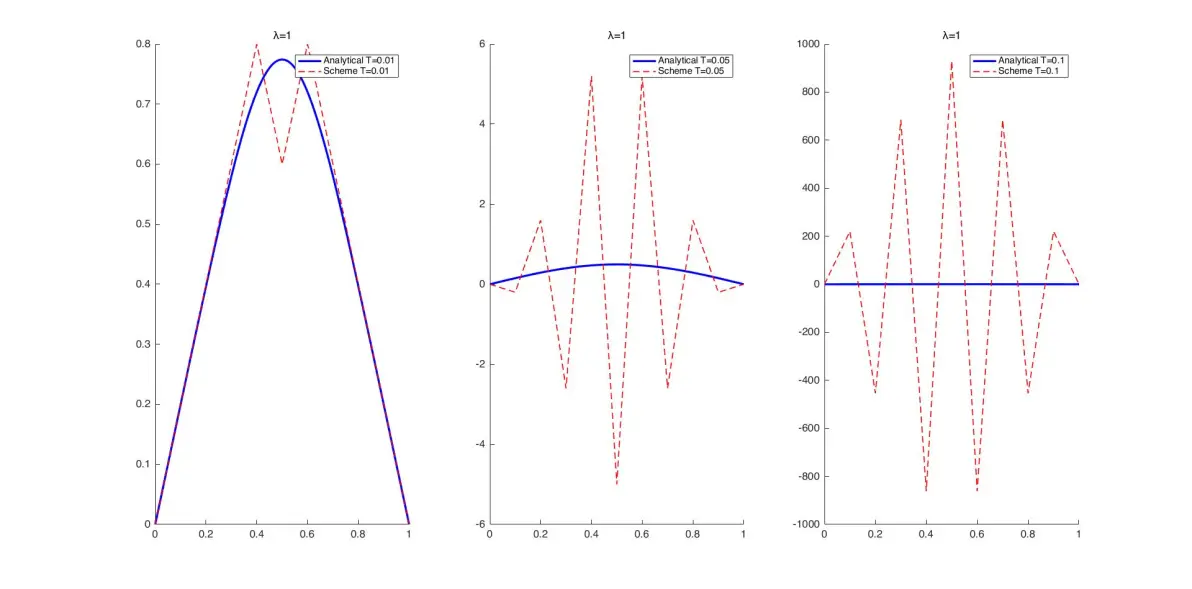

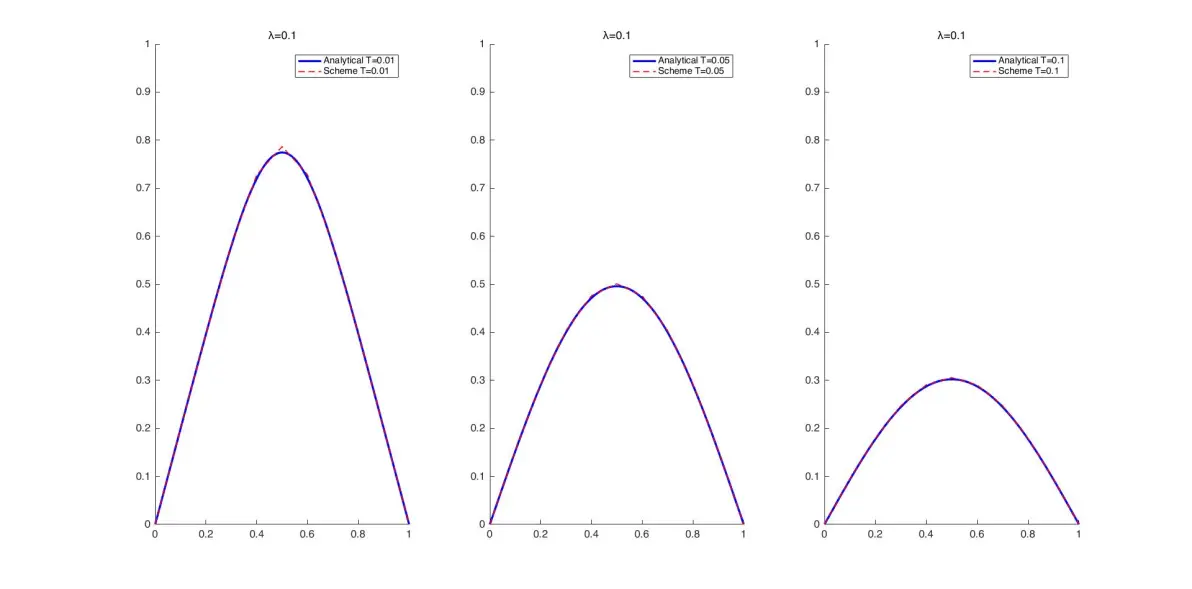

%开始绘图
for i=1:size(T,2)
    subplot(1,3,i)
    plot(x,u(T(i)/dt+1,:),'r--','LineWidth',1)
    str{i}=['Analytical T=' num2str(T(i))];
    str1{i}=['Scheme T=' num2str(T(i))];
    legend(str{i},str1{i}) %图例
    title(['λ=',num2str(lambda)]) %标题
    xlim([0 1]);    %画个合适的坐标轴
    ylim([0 1]);
end
%==================================================
toc %计时结束
