MATLAB绘图保存技巧：科研绘图必备

MATLAB绘图以及保存看上去是一件很简单的事情，但是实际上不经意之前可能会踩雷，导致写论文最后图片要返工调整，耽误效率。因此本文结合个人经验分享一些绘图的经验。

1、MATLAB成图后，存储为fig格式，方便修改。

这一步也可以在适用figure指令完成画图后，用saveas函数自动存储。

伪代码如下：

figure;plot(x,y);

saveas(gcf,'path','filename','fig');

path是存储路径，filename是文件名。

这样做的好处是，由于最后论文反复修改后，很可能不同图片之间字体不统一、颜色不协调等，MATLAB可以直接打开fig文件修改字体、尺寸大小、颜色等。

如有条件，可以把绘图代码所在的m文件都写在自己的实验记录中，关于实验记录方面内容，有空会再写一写心得。

2、MATLAB绘图的高清存储

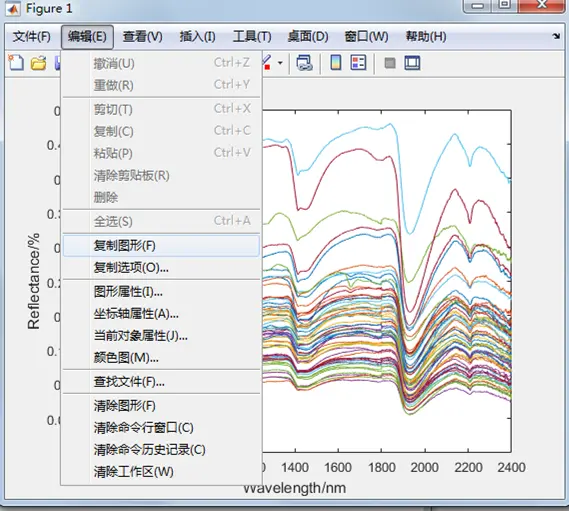

绘图后点击编辑-复制图形，然后在word或者PPT中按下ctrl+V就可以得到高清图片了。这样的图片是矢量格式，清晰度最高，而且不是很占用空间。也可以另存为emf格式的数据，然后word中插入图片（注意，不要复制粘贴）。

需要注意的是，该方法有一个可能不太容易被注意到的问题，我也是最近才发现的。那就是有些未知的情况（可能是图片中线多了），可能导致存储出来的并不是矢量图而是栅格图。需要在MATLAB 主页-预设中对图片剪切板设置做一定修改。如果选择第二项，则有可能会导致图片变成位图。
