Delmia机器人仿真编程第4节：创建资源库指南

在Catia或者Delmia软件中我们可以创建自己的资源库，将常用的资源全部分类加载到资源库中，比如机器人底座、自定义的机器人、焊钳等等都可以分类加载到资源库中，这样在使用时就可以直接从资源库中调用，即方便又快捷。接下来我们就资源库的创建进行详细的讲解：

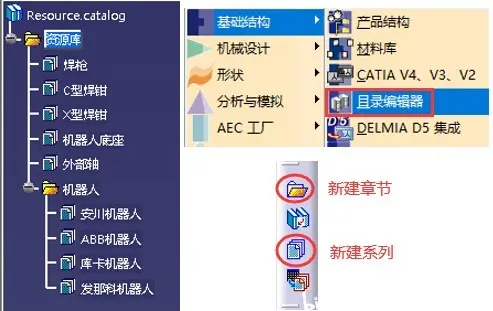

1、资源库文件创建：打开Catia或者Delmia软件，切换到目录编辑器模块，将章节1（文件夹图标）名称修改为资源库，然后保存文件并命名为Resource，此文件将作为资源库文件。在右侧工具栏中选择新建章节和系列命令，按下图所示进行新建并重新命名；

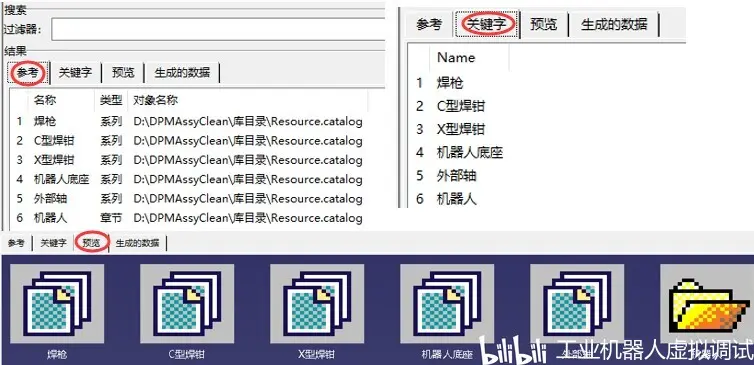

2、完成以上操作步骤后，在中间视图窗口中点击参考按钮进行展开，可以看到所创建的系列和章节的名称、类型以及资源库所在位置等信息。点击关键字进行展开，可以看到只有Name一列，我们可以自己添加关键字，增加资源的型号、资源的描述信息等等。点击预览进行展开，此处可以自行设置各系列的预览图；

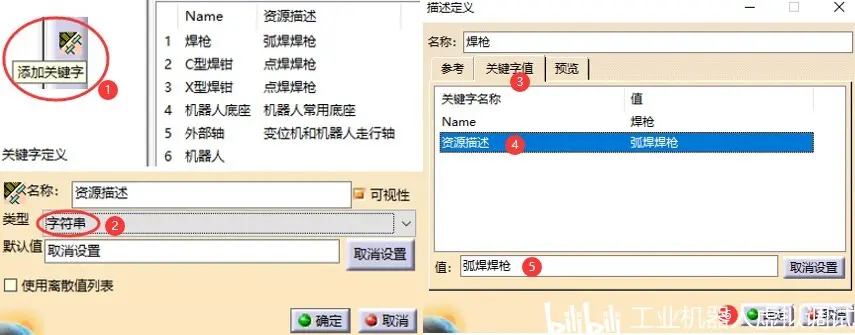

3、添加关键字：点击添加关键字命令，弹出关键字定义对话框，输入关键字名称，类型选择字符串，然后点击确定。在Name列表下选择焊枪系列，点击鼠标右键选择定义，添加焊枪的资源描述关键字，同理完成其他资源的关键字添加，完成后如下图所示；

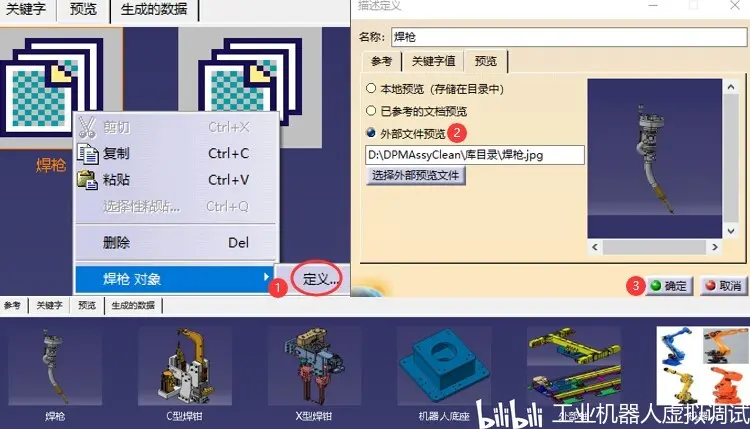

4、设置预览图：提前准备好各资源的图片，首先点击鼠标右键选择焊枪对象定义，弹出描述定义对话框，选择外部文件预览，完成后点击确定按钮。同理添加其他章节和系列的预览图，完成后如下图所示；

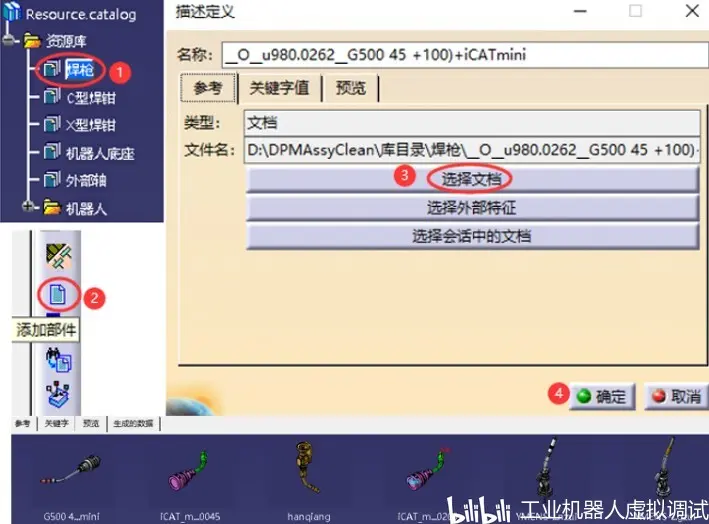

5、添加焊枪资源：首先添加弧焊焊枪资源，双击资源库章节下面的焊枪系列，然后选择添加部件命令，弹出描述定义对话框，点击选择文档按钮，弹出对话框选取焊枪文件，点击确定按钮完成焊枪资源的添加，同理在焊枪系列下添加不同规格型号的焊枪，完成后如下图所示；

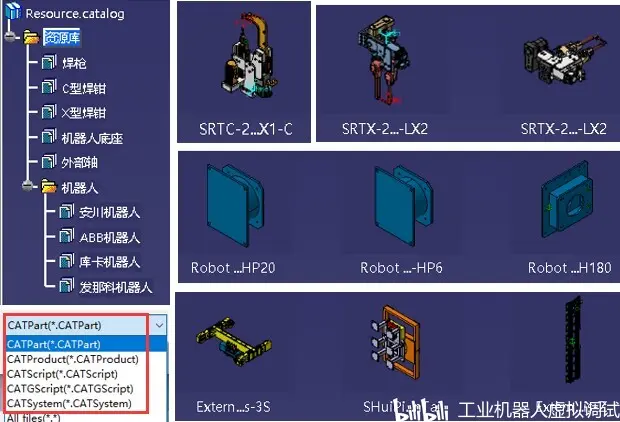

6、添加其他资源：参照上述步骤将其他资源全部添加进来，可以添加的资源文件类型有如下图中的5种，当资源添加进来后也可以进行关键字的添加（喉深、喉宽等信息）、预览图替换、名称修改等操作，完成后如下图所示；

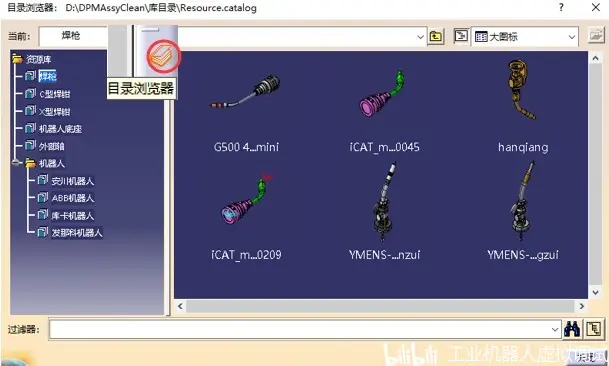

7、资源库浏览：当资源库创建完成后，可以打开目录浏览器对话框，浏览创建的资源库，想要查看那个系列只需在左侧结构树中双击鼠标左键，右侧窗口中即会显示改系列下所有的资源型号，如下图所示；

以上就是在Catia或者Delmia软件中创建资源库的操作步骤，当然如果想要创建如螺丝、螺母等通过添加公式设计的零件库时，就需要先创建设计表，并在设计表（Excel格式）中添加第一列，名称为PartNumber。当设计表完成创建后再进入目录编辑器模块进行操作，此时添加资源时选择添加零件系列命令进行操作。
