TensorFlow通用工程架构深入分析与解析

TensorFlow系统架构

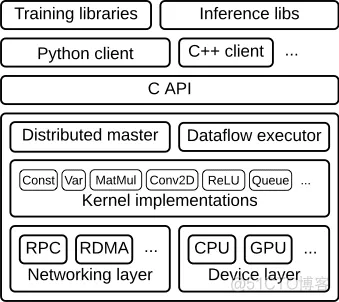

TensorFlow设计十分精巧，基于分层和模块化的设计思想进行开发的。框架如下图

整个框架以C API为界，分为前端和后端两大部分。

1. 前端：提供编程模型，多语言的接口支持，比如Python Java C++等。通过C API建立前后端的连接，后面详细讲解。
2. 后端：提供运行环境，完成计算图的执行。进一步分为4层

3. 运行时：分为分布式运行时和本地运行时，负责计算图的接收，构造，编排等。
4. 计算层：提供各op算子的内核实现，例如conv2d, relu等
5. 通信层：实现组件间数据通信，基于GRPC和RDMA两种通信方式
6. 设备层：提供多种异构设备的支持，如CPU GPU TPU FPGA等

模型构造和执行流程

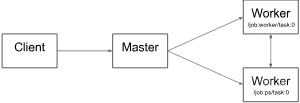

TensorFlow的一大特点是，图的构造和执行相分离。用户添加完算子，构建好整图后，才开始进行训练和执行，也就是图的执行。大体流程如下

1. 图构建：用户在client中基于TensorFlow的多语言编程接口，添加算子，完成计算图的构造。

2. 图传递：client开启session，通过它建立和master之间的连接。执行session.run()时，将构造好的graph序列化为graphDef后，以protobuf的格式传递给master。

3.图剪枝：master根据session.run()传递的fetches和feeds列表，反向遍历全图full graph，实施剪枝，得到最小依赖子图

4. 图分裂：master将最小子图分裂为多个Graph Partition，并注册到多个worker上。一个worker对应一个Graph Partition。

5. 图二次分裂：worker根据当前可用硬件资源，如CPU GPU，将Graph Partition按照op算子设备约束规范（例如tf.device(’/cpu:0’)，二次分裂到不同设备上。每个计算设备对应一个Graph Partition。

6. 图运行：对于每一个计算设备，worker依照op在kernel中的实现，完成op的运算。设备间数据通信可以使用send/recv节点，而worker间通信，则使用GRPC或RDMA协议。

前端多语言实现 - swig包装器

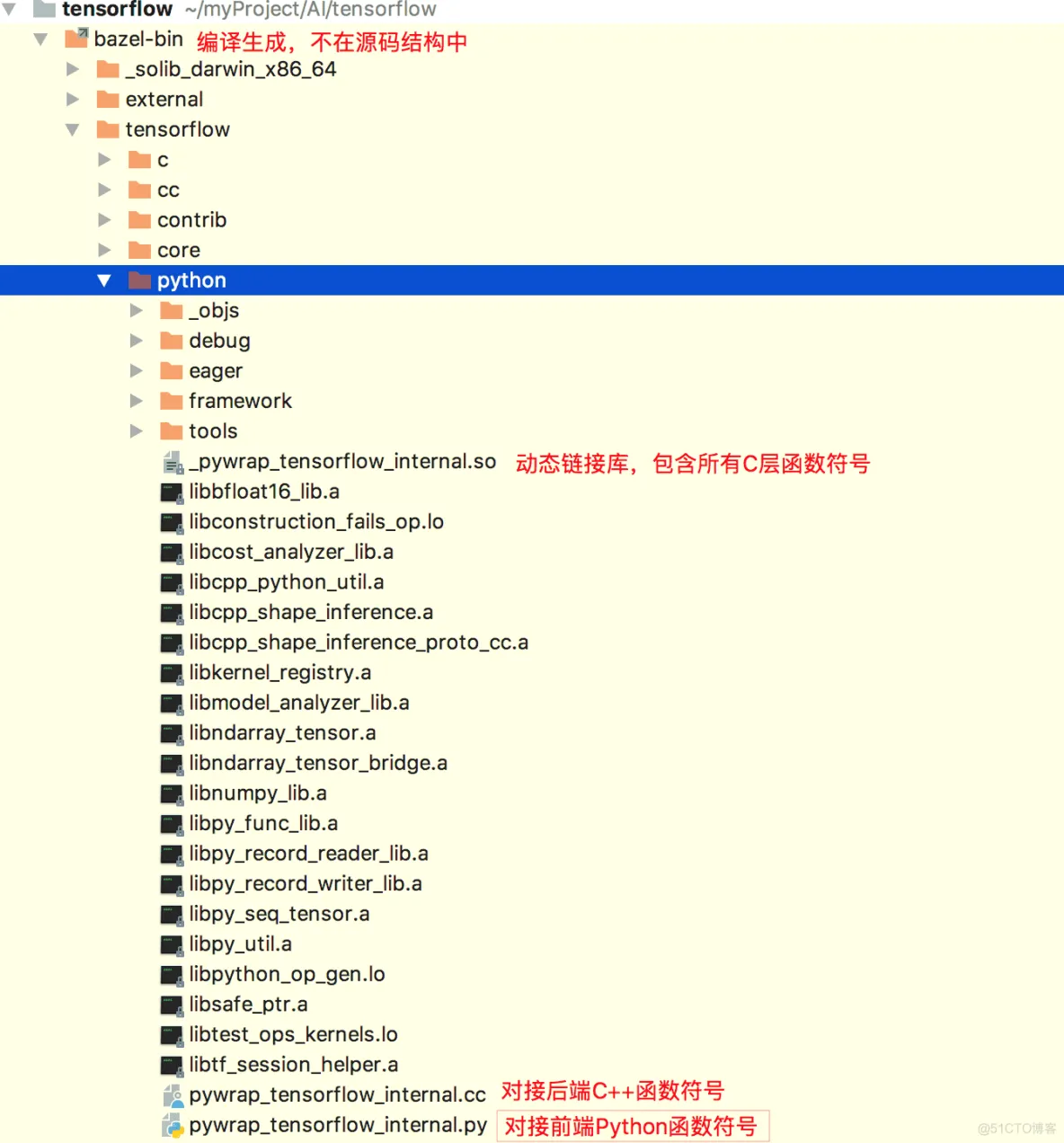

swig是个帮助使用C或者C++编写的软件能与其它各种高级编程语言进行嵌入联接的开发工具。在TensorFlow使用bazel编译时，swig会生成两个wrapper文件

1. pywrap_tensorflow_internal.py：对接上层Python调用
2. pywrap_tensorflow_internal.cc：对接底层C API调用。

pywrap_tensorflow_internal.py 模块被导入时，会加载_pywrap_tensorflow_internal.so动态链接库，它里面包含了所有运行时接口的符号。而pywrap_tensorflow_internal.cc中，则注册了一个函数符号表，实现Python接口和C接口的映射。运行时，就可以通过映射表，找到Python接口在C层的实现了。

tensorflow 源码结构

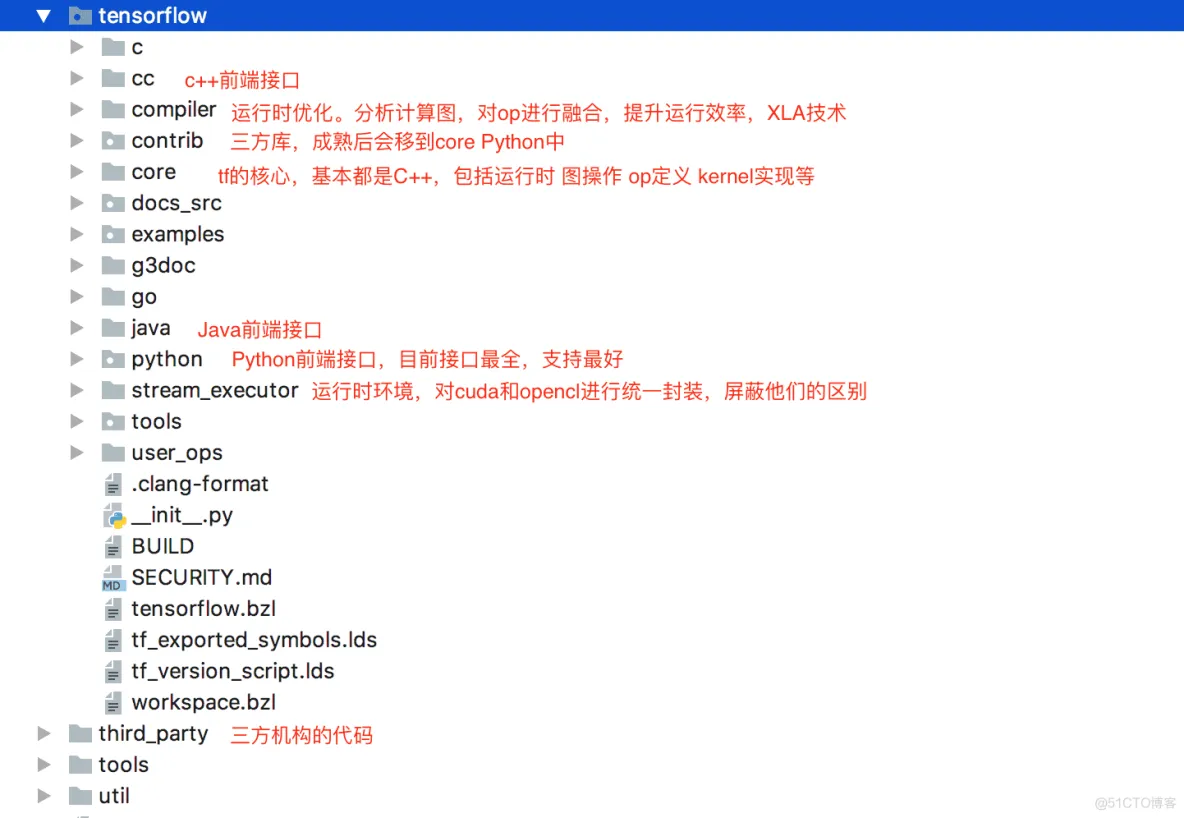

TensorFlow源码基本也是按照框架分层来组织文件的。如下

其中core为tf的核心，它的源码结构如下
