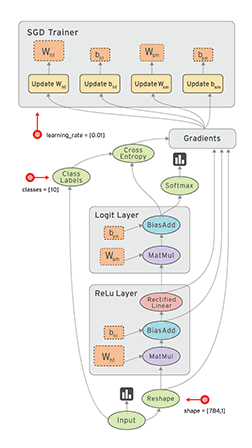

TensorFlow基于数据流图，用于大规模分布式数值计算的开源框架。节点表示某种抽象的计算，边表示节点之间相互联系的张量。
TensorFlow支持各种异构的平台，支持多CPU/GPU，服务器，移动设备，具有良好的跨平台的特性；TensorFlow架构灵活，能够支持各种网络模型，具有良好的通用性；此外，TensorFlow架构具有良好的可扩展性，对OP的扩展支持，Kernel特化方面表现出众。

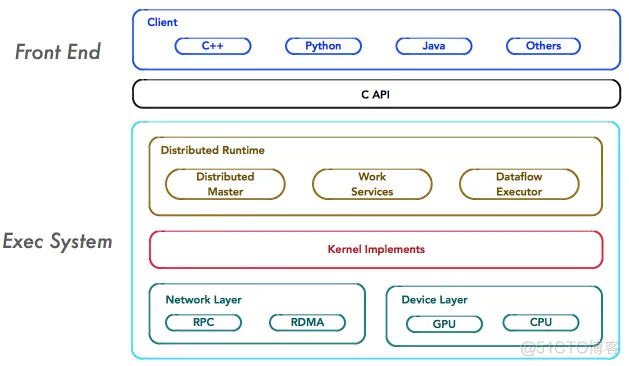

TensorFlow的系统结构以C API为界，将整个系统分为「前端」和「后端」两个子系统：
如上图所示，重点关注系统中如下4个基本组件，它们是系统分布式运行机制的核心。
Client
Client是前端系统的主要组成部分，它是一个支持多语言的编程环境。它提供基于计算图的编程模型，方便用户构造各种复杂的计算图，实现各种形式的模型设计。
Client通过Session为桥梁，连接TensorFlow后端的「运行时」，并启动计算图的执行过程。
Distributed Master
在分布式的运行时环境中，Distributed Master根据Session.run的Fetching（需要的到的参数，例a=1+2,a就是feching）参数，从计算图中反向遍历，找到所依赖的「最小子图」。
然后，Distributed Master负责将该「子图」再次分裂为多个「子图片段」(有多少个Feching参数，就分裂为多少个子图)，以便在不同的进程和设备上运行这些「子图片段」。
最后，Distributed Master将这些「子图片段」派发给Work Service，有多少个子图，就有多少个WorkService；随后Work Service启动「子图片段」的执行过程。
Worker Service
对于每以个任务，TensorFlow都将启动一个Worker Service。Worker Service将按照计算图中节点之间的依赖关系，根据当前的可用的硬件环境(GPU/CPU)，调用OP的Kernel实现完成OP的运算(一种典型的多态实现技术)。
另外，Worker Service还要负责将OP运算的结果发送到其他的Work Service；或者接受来自其他Worker Service发送给它的OP运算的结果。
Kernel Implements
Kernel是OP在某种硬件设备的特定实现，它负责执行OP的运算。

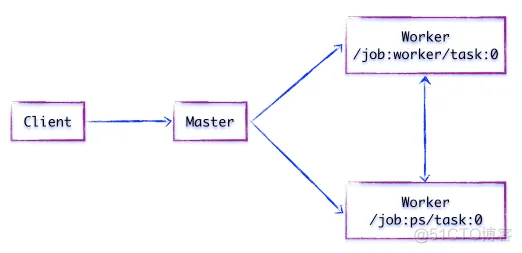

如上图所示，假设存在两个任务：
/job:ps/task:0: 负责模型参数的存储和更新/job:worker/task:0: 负责模型的训练或推理Client基于TensorFlow的编程接口，构造计算图。目前，TensorFlow主流支持Python和C++的编程接口，并对其他编程语言接口的支持日益完善。
此时，TensorFlow并未执行任何计算。直至建立Session会话，并以Session为桥梁，建立Client与后端运行时的通道，将Protobuf格式的GraphDef发送至Distributed Master。
也就是说，当Client对OP结果进行求值时，将触发Distributed Master的计算图的执行过程。

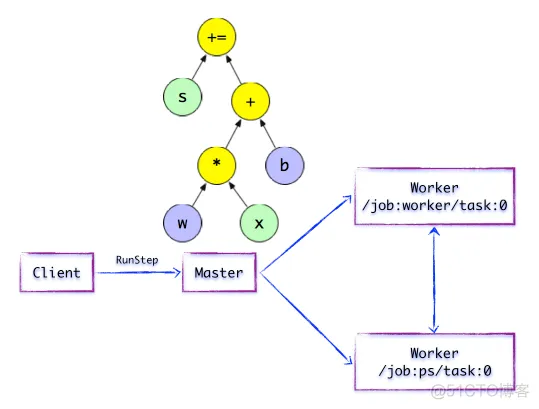

如下图所示，Client构建了一个简单计算图。它首先将w与x进行矩阵相乘，再与截距b按位相加，最后更新至s。

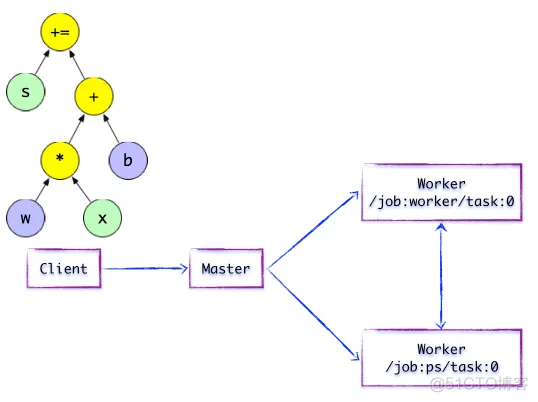

在分布式的运行时环境中，Distributed Master根据Session.run的Fetching参数，从计算图中反向遍历，找到所依赖的最小子图。
然后Distributed Master负责将该子图再次分裂为多个「子图片段」，以便在不同的进程和设备上运行这些「子图片段」。
最后，Distributed Master将这些图片段派发给Work Service。随后Work Service启动「本地子图」的执行过程。
Distributed Master将会缓存「子图片段」，以便后续执行过程重复使用这些「子图片段」，避免重复计算。
如上图所示，Distributed Master开始执行计算子图。在执行之前，Distributed Master会实施一系列优化技术，例如「公共表达式消除」，「常量折叠」等。随后，Distributed Master负责任务集的协同，执行优化后的计算子图。
如上图所示，存在一种合理的「子图片段」划分算法。Distributed Master将模型参数相关的OP进行分组，并放置在PS任务上。其他OP则划分为另外一组，放置在Worker任务上执行。

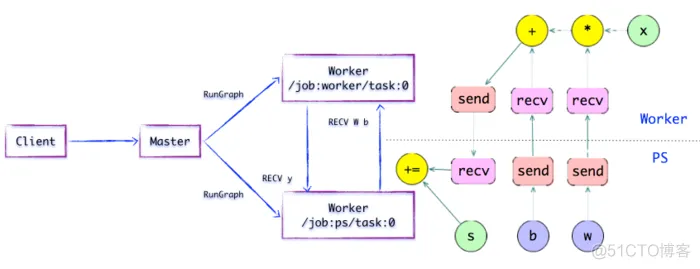

如上图所示，如果计算图的边被任务节点分割，Distributed Master将负责将该边进行分裂，在两个分布式任务之间插入SEND和RECV节点，实现数据的传递。
随后，Distributed Master将「子图片段」派发给相应的任务中执行，在Worker Service成为「本地子图」，它负责执行该子图的上的OP。
对于每个任务，都将存在相应的Worker Service，它主要负责如下3个方面的职责：
Master的请求；OP的Kernel实现，执行本地子图；
Worker Service派发OP到本地设备，执行Kernel的特定实现。它将尽最大可能地利用多CPU/GPU的处理能力，并发地执行Kernel实现。
另外，TensorFlow根据设备类型，对于设备间的SEND/RECV节点进行特化实现：
cudaMemcpyAsync的API实现本地CPU与GPU设备的数据传输；GPU之间则使用端到端的DMA，避免了跨host CPU昂贵的拷贝过程。对于任务之间的数据传递，TensorFlow支持多协议，主要包括：

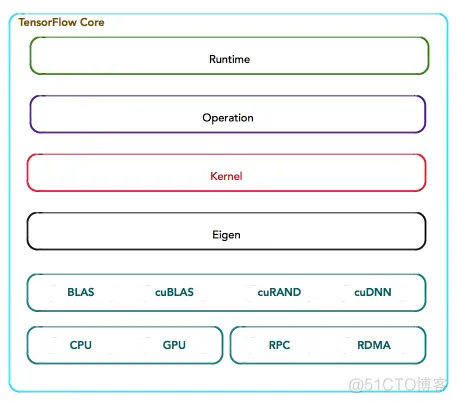

TensorFlow的运行时包含200多个标准的OP，包括数值计算，多维数组操作，控制流，状态管理等。每一个OP根据设备类型都会存在一个优化了的Kernel实现。在运行时，运行时根据本地设备的类型，为OP选择特定的Kernel实现，完成该OP的计算。
其中，大多数Kernel基于Eigen::Tensor实现。Eigen::Tensor是一个使用C++模板技术，为多核CPU/GPU生成高效的并发代码。但是，TensorFlow也可以灵活地直接使用cuDNN实现更高效的Kernel。
此外，TensorFlow实现了矢量化技术，使得在移动设备，及其满足高吞吐量，以数据为中心的应用需求，实现更高效的推理。
如果对于复合OP的子计算过程很难表示，或执行效率低下，TensorFlow甚至支持更高效的Kernle实现的注册，其扩展性表现相当优越。

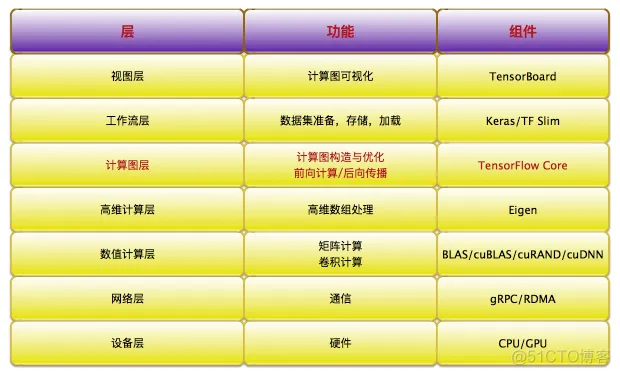

最后，按照TensorFlow的软件层次，通过一张表格罗列TensorFlow的技术栈，以便更清晰地对上述内容做一个简单回顾。
