圆平板弯曲挠度和应力计算算例验证

一、问题描述

一个圆平板。圆平板半径R= 100 mm,厚度t = 10 mm,受到均布压力的作用,压力p= 2 MPa圆平板材料为钢材,弹性模量E = 200 GPa,泊松比u = 0.3。计算圆平板的挠度和应力。



二、问题分析

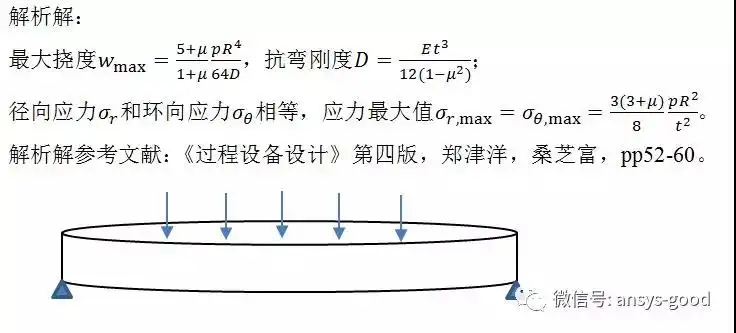

由于板很薄,采用带厚度的板壳单元模型计算。分别采用ANSYS经典版和Workbench版进行分析。



三、计算结果

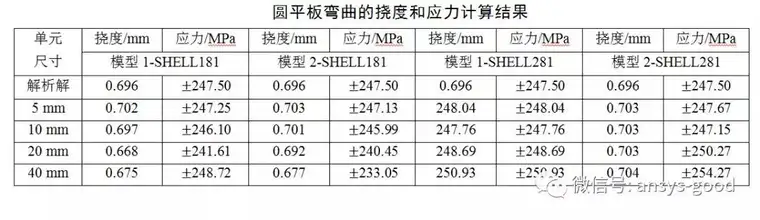

取5 mm、10 mm、20 mm和40 mm的单元尺寸,对圆平板进行单元离散,对比单元尺寸对计算结果的影响。










四、命令流

/PREP7

ET,1,SHELL281   !SHELL181或SHELL281

KEYOPT,1,8,2     !平面应力


MP,EX,1,2e5

MP,PRXY,1,0.3

sect,1,shell,,

secdata, 10,1,0.0,3

secoffset,MID

seccontrol,,,, , , ,


CYL4, , ,100

/VIEW,1,1,1,1

/VUP,1,Z

/REPLOT


ESIZE,esize1,0,

MSHAPE,0,2D

MSHKEY,0

AMESH,1


LSEL,S,EXT

DL,all, ,UX

DL,all, ,UY

DL,all, ,UZ

SFA,ALL,2,PRES,2


FINISH

/SOL

SOLVE



FINISH

/POST1

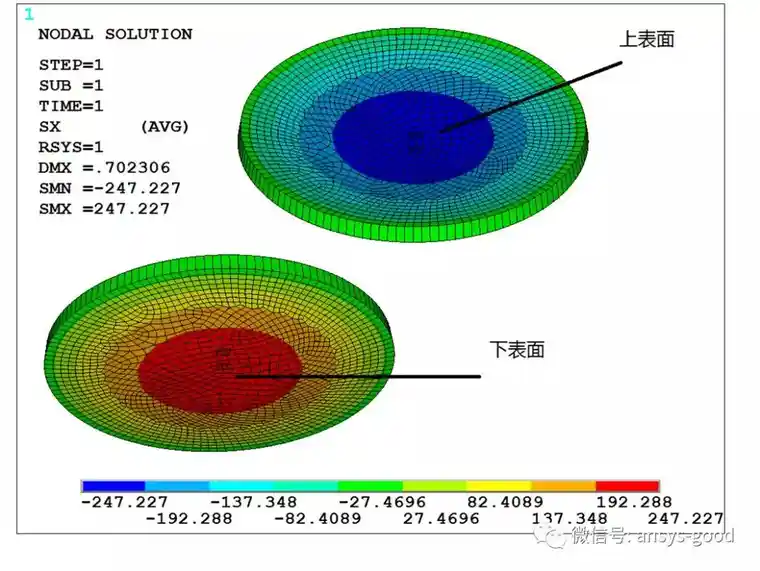

PLNSOL, U,SUM, 0,1.0

RSYS,1

PLNSOL, S,X, 0,1.0

PLNSOL, S,Y, 0,1.0
