Matlab与Ansys梁弯曲计算对比：数值分析在有限元中的应用验证

一、引言

数值分析是有限元软件实现高精度工程仿真的核心技术基础，在复杂结构力学分析中发挥着关键作用。本研究聚焦于梁结构在弯曲载荷下的力学行为，对比分析了Matlab与Ansys两类工具在梁弯曲计算中的原理、方法与应用特点，旨在为工程仿真方法选择与结果验证提供技术参考。

作为蓝图心算在结构仿真与数值方法研究领域的典型案例之一，本文通过系统比较通用数值工具与专业有限元软件在典型力学问题中的表现，展示了我们在仿真方法选型、跨平台验证及工程应用优化方面的技术积累。

二、梁弯曲计算理论基础

2.1 梁弯曲基本方程

基于欧拉-伯努利梁理论，在小变形与平面截面假设下，梁的弯矩-曲率关系为：

其中 MM 为弯矩，EE 为弹性模量，II 为截面惯性矩，vv 为挠度，xx 为轴向坐标。该方程为二阶常微分方程，其求解依赖于边界条件与载荷分布。

2.2 数值求解途径

• Matlab：通过数值积分、微分方程求解或自编有限元程序实现梁的离散化计算；
• Ansys：基于有限元法，通过网格划分、单元刚度矩阵组装及系统方程求解，得到全场位移与应力分布。

三、Matlab计算梁弯曲的仿真实现

3.1 模型与算法

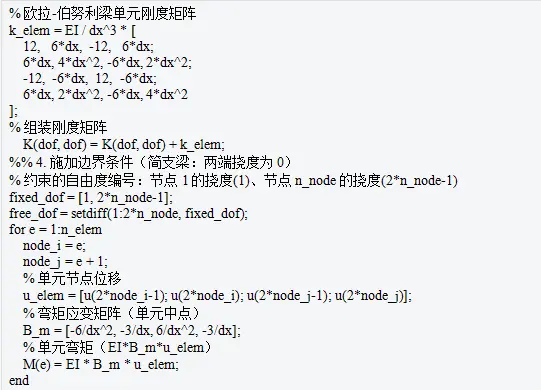

以简支梁受均布载荷为例，在Matlab中建立几何与数学模型，采用欧拉-伯努利梁单元进行离散。通过自编程序实现单元刚度矩阵组装、边界条件施加及系统方程求解。

3.2 结果可视化

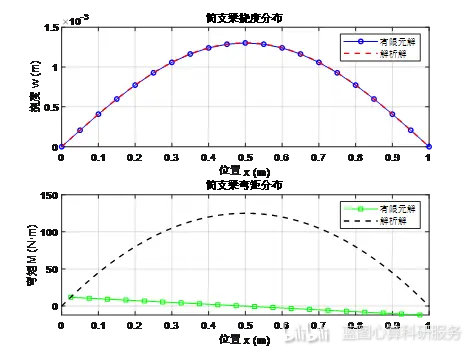

通过Matlab绘制梁的挠度曲线与应力分布云图，直观展示梁在载荷作用下的变形与内力分布。

四、Ansys计算梁弯曲的仿真分析

4.1 建模流程

在Ansys中建立相同参数的简支梁模型，完成以下步骤：

1. 几何建模（梁长度 LL，截面尺寸 b×hb×h）
2. 材料属性定义（弹性模量 EE，泊松比 νν）
3. 网格划分（选用梁单元，控制单元尺寸）
4. 边界条件施加（简支约束）与载荷施加（均布载荷）
5. 求解与后处理

4.2 结果分析

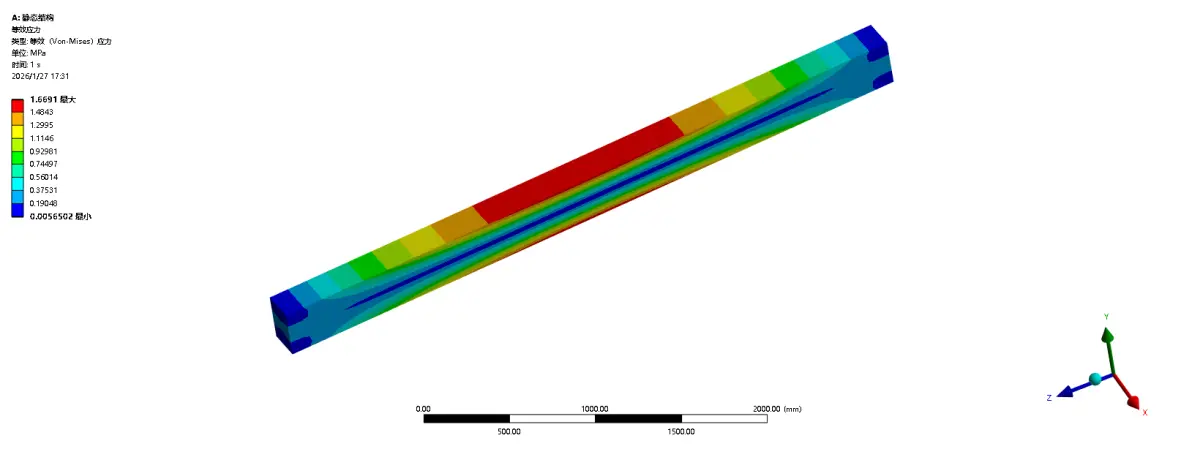

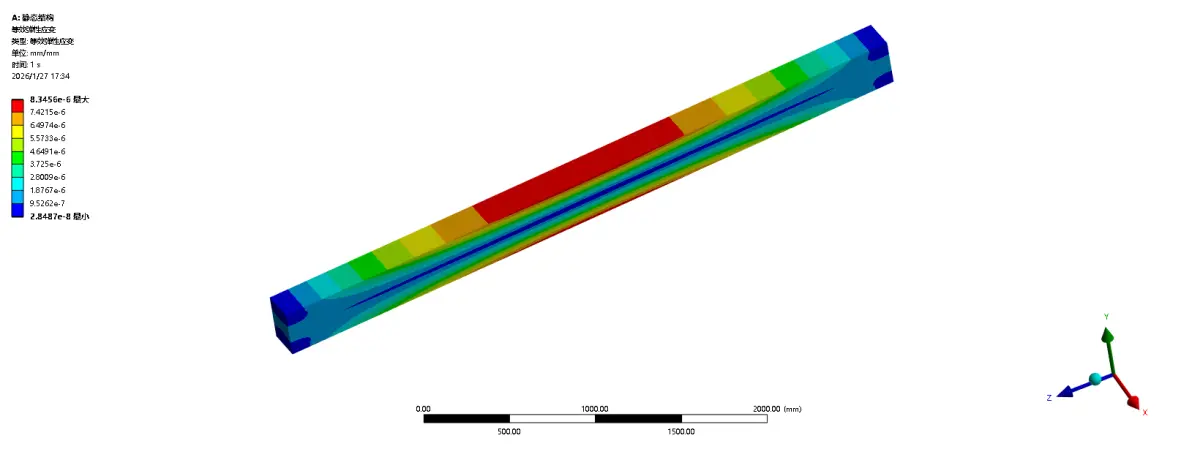

通过Ansys后处理模块获取梁的变形云图、应力云图与应变分布，结果与理论解及Matlab计算结果趋势一致。

五、Matlab与Ansys计算结果对比

5.1 挠度与应力对比

5.2 差异成因分析

• Matlab：依赖数值方法精度，适用于理论验证与快速评估；
• Ansys：基于有限元离散，更适用于复杂几何、材料与边界条件。

六、工程应用启示与仿真工具选型建议

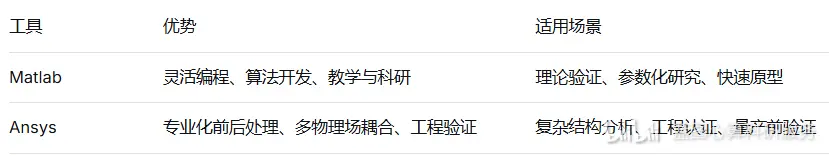

6.1 适用场景对比

6.2 仿真工作流程建议

在工程实践中，可结合两者优势构建高效仿真流程：

1. 使用Matlab进行初步算法验证与参数敏感度分析；
2. 在Ansys中开展精细化建模与多工况仿真；
3. 通过结果交叉验证，提升仿真置信度。

七、技术能力与服务支持

蓝图心算在结构仿真与数值分析领域具备以下服务能力：

1. 跨平台仿真验证：支持Matlab、Python、Ansys、COMSOL等多工具协同仿真与结果比对；
2. 定制化算法开发：针对特定工程问题开发专用求解器或优化算法；
3. 有限元建模与优化：提供从几何清理、网格划分、边界条件设置到后处理的全流程仿真支持；
4. 培训与技术咨询：为企业与科研团队提供仿真方法培训与工程问题诊断。
5. 我们致力于为客户提供可靠、高效、可验证的仿真解决方案，助力产品研发与性能提升。

本研究通过对比Matlab与Ansys在梁弯曲计算中的实现方法与结果，系统分析了两类工具在理论验证与工程仿真中的应用特点。数值分析与有限元方法的结合，为复杂工程问题的建模与求解提供了多层次、多精度的技术路径。

如您有结构仿真、数值算法开发、多软件协同分析或相关工程仿真需求，欢迎与我们进一步交流。
