机舱散热分析前处理:ANSA冷却系统简化

一. 概述


对发动机舱散热采用模拟风洞试验的CFD数值方法,用Fluent软件模拟分析。用ANSA做前处理对冷却系统所有部件进行简化处理,由于散热器,中冷器,冷凝器是主要的散热部件,风通过散热器、中冷器和冷凝器后存在压差和热传递现象,同时风扇是主要的边界加载部件,简化时需要局部细化,得到可靠的有限元模型。



二.冷却系统简化

1.冷却系统包括散热器、中冷器、冷凝器以及风扇。散热器保持外部轮廓,散热片和内部结构删除,局部特征全部简化,散热器除管柱外单独成封闭体,内部无面或体结构。散热系统网格尺寸8~10mm。


简化前散热器




简化后散热器

2.中冷器用外表面简化,单独成封闭体,内部无面或体结构,小的结构或特征可以简化掉。




简化前中冷器

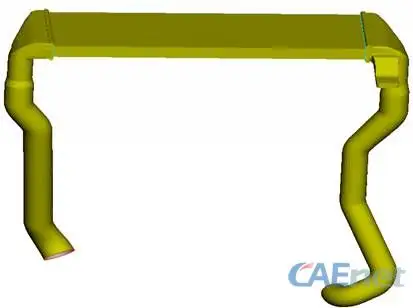

简化后中冷器



3.冷凝器部分用外表面简化,单独成封闭体,管柱用外表面简化,内部无多于的面或体,局部特征可直接简化,保留主体轮廓。


简化前冷凝器

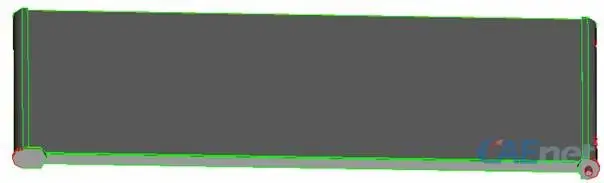

简化后冷凝器



4.储液罐影响风的流速和流向,简化时保留罐体和管柱表面,罐体和管柱节点重合,并成独立体结构,内部无多余的面或体,直径小于12mm的管柱可简化掉。




简化前储液罐
简化后储液罐



5. 风扇叶片以及支架简化。风扇叶片需要细化,用外表面简化,叶片上特征保留并细化,叶片转轴主体表达主要轮廓,小特征、螺栓和凸台等特征直接简化掉。整个叶片成单独的封闭体,内部无面或体结构。叶片需要外加封闭体将叶片包住,轮廓稍大于叶片。

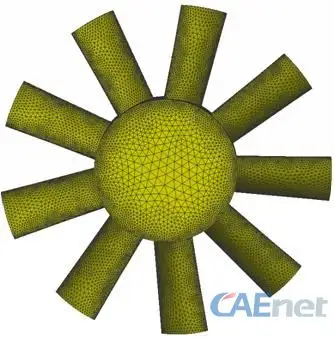

简化后的叶片

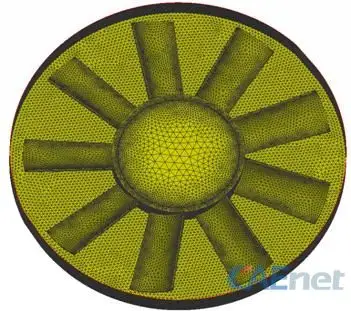

叶片和外封闭体(已隐藏封闭体上表面)



6. ANSA在做CFD模型简化时快速高效,对补特征面很快捷,而且可通过参数化直接清理几何,它也能和分析软件fluent有完美的接口。
