前言:
先前的帖子有介绍藉由提取结构共振频率来探讨其动态特性,本次的主题也是跟共振频率相关,主要介绍结构受力后共振频率的改变。回到最基本的关係式,从单自由度系统我们知道,结构共振频率不外乎与结构的质量及刚度矩阵有关,只要上述两个项目有改变,就会直接影响结构共振频率,最常见的就是考虑几何非线性的情况下,受力后因为刚度矩阵改变而影响共振频率。
模型说明:

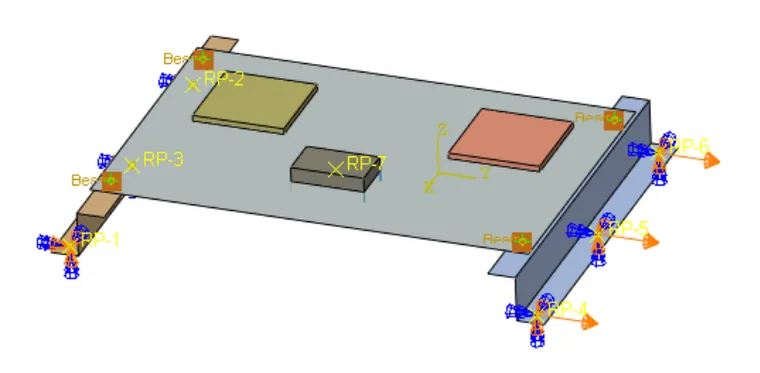

本文欲探讨电路板结构受力后共振频率之改变,模型如下所示。
分析步设定:

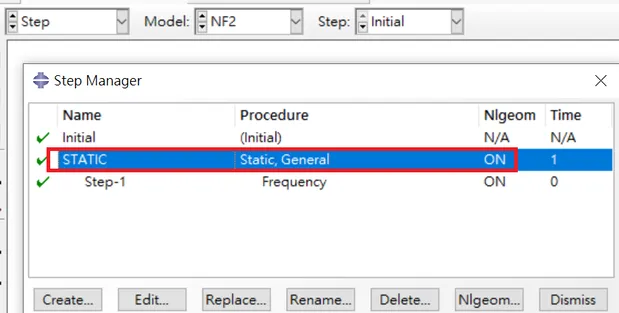

建立分析步时,在Frequency前面加上Static, General静态分析步,必须在求解共振频率之前让结构受力,才能观察其共振频率的改变,记得要勾选几何非线性Nlgeom才能考虑大变形!
边界条件:
提取共振频率的分析步将电路板底部bracket完全固定,而在静力分析不时,设定右边bracket向右位移0.125单位。预期结构受拉力后共振频率提高,这个概念可以联想到吉他的弦,当弦拉得越紧,来回绑盪的频率越高,相反则是屈曲,细长构件受压到超过容许范围将发生屈曲。因此,可以想像结构受拉力刚度提高、受压力刚度降低。
结果检核:

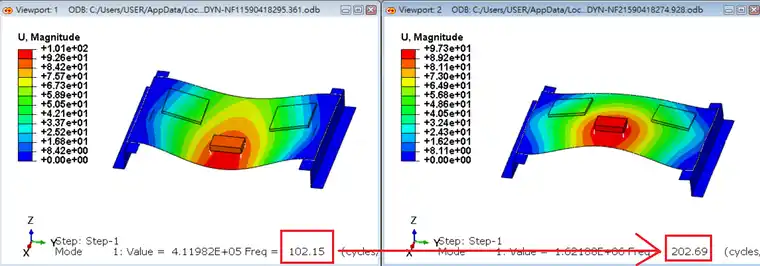

检查最容易被激发动态效应的第一模态,结构共振频率从102.15Hz提高到202.69Hz,符合前面的预期,结构受到拉力后,因为刚度提高造成共振频率也提高。
后处理小技巧:

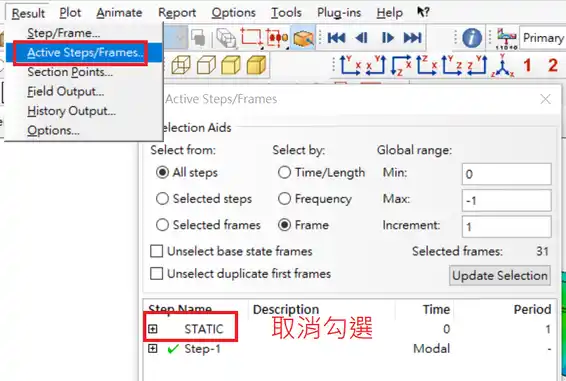

同时有Static, General及Frequency分析步时,拨放动画会接连著拨,可以从后处理取消显示特定的分析步,避免动态显示跳来跳去。
