摇摆平台地震动响应的仿真与性能分析

1、引言

摇摆式平台结构是一种自定心底座的摇摆系统,通过结构底部的独立柱的抬升和摇摆运动,将上部结构与地面强激励运动进行隔离。本案例基于ABAQUS 6.13建立了摇摆台结构,并仿真了200次地震运动下动力响应。通过案例的分析发现单元类型、网格尺寸和最大时间步长对模型结果影响微乎其微,然而接触算法的选择将会大大影响分析的稳定性。此外,摩擦系数的假定值以及接触界面的相对刚度之间的差异对结构摇摆开始后的动态响应产生较大影响。



2、模型建立

1)结构平面图和剖面图

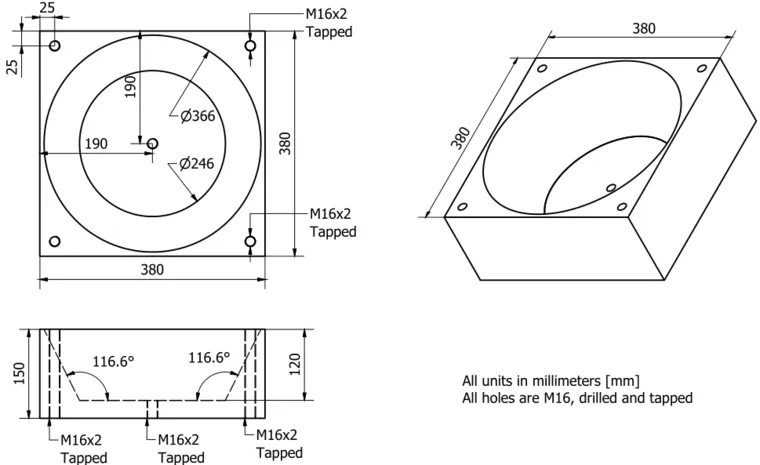

2)底部零件--钢基脚(用于限制立柱的摆动)



3)顶部零件--钢基脚(用于限制立柱的摆动)



4)现场模型



5)有限元模型



6)受力示意图



7)网格和摩擦系数


8)200次地震激励输入

激励输入数据下载链接:https://pan.baidu.com/s/1vNM0ig5MWbiAQafFHZMbeg 提取码:pg3k



3、结果

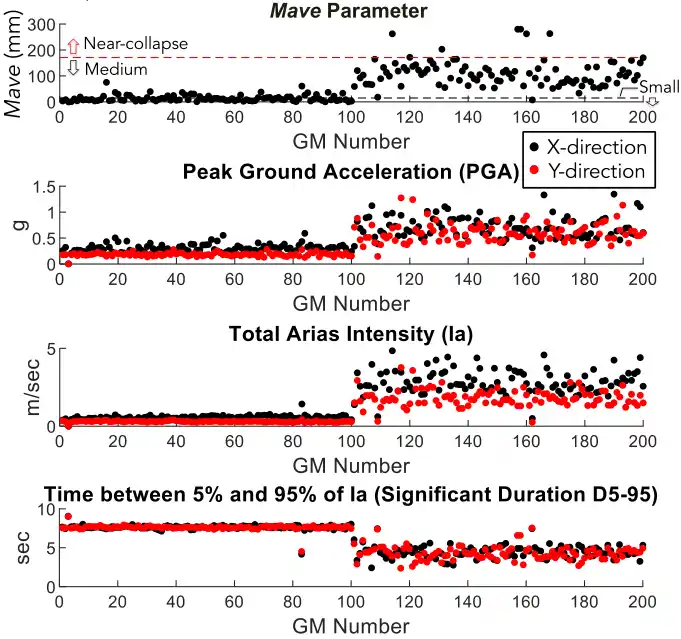

1) 地面运动特征




2) 动力响应时程曲线



3) 变形和应力结果动画







4、计算机硬件情况


计算耗时:1小时左右。
