大跨度钢结构地震响应仿真分析

近期,人们被日本九州地震和南美厄瓜多尔地震给震怕了,有人调侃“地球进入振动模式”,实际上从长期来看,世界范围内的地震出现频率和级别并无异常。在我们的科技水平还无法准确预测地震的时候,防震救灾工作就显得很重要,例如建筑设备的抗震能力能否抵抗住某次大级别地震,关系到人们生命安全问题。

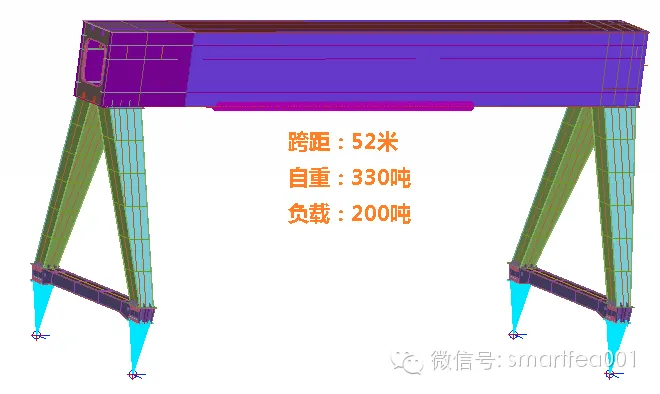

以某个大跨度钢结构为例,介绍一下CAE方法在地震分析中的应用。



地震分析方法一般分为底部剪力法、反应谱法和时程分析法。CAE领域常用反应谱法或时程分析法,时程分析法采用的载荷是某次具体的地震波,反应谱法是多个地震波的统计结果,由时域转换成频域而来,从计算的经济性和通用性考虑,最常采用的是反应谱法。

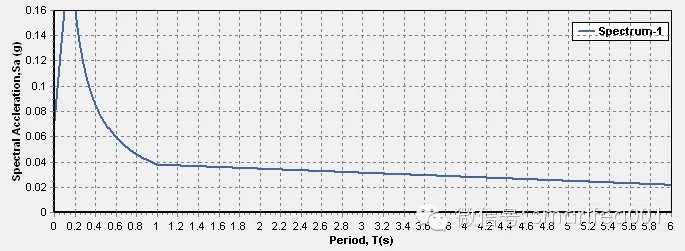

地震波反应谱



学过力学的朋友都知道,地震波分为横波和纵波,由于纵波的传输速度比横波快,从振源首先到达地表,因此震中地区的人们首先感到的是上下震动,然后是横向振动,竖向地震的加速度值比横向要小,国标规定取横向数值的65%,因此对地面设备造成最大破坏的是横波的剪切作用。CAE分析过程也分为竖向地震和横向地震。

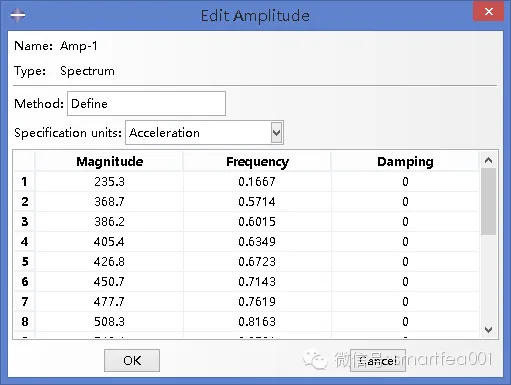

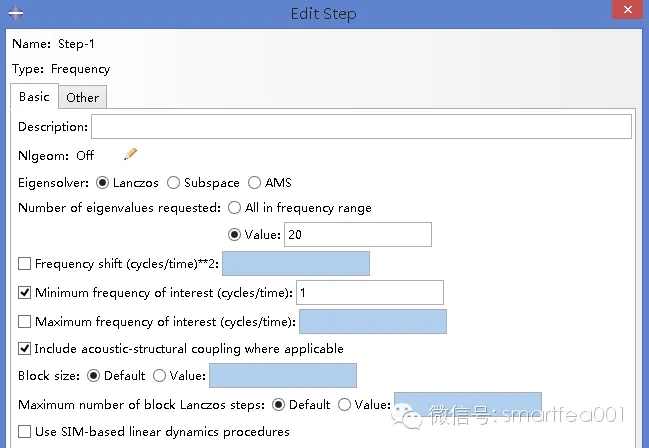

在abaqus中采用反应谱法进行地震分析,需要先提取结构的频率,然后再进行反应谱分析,同时输入定义好的反应谱和阻尼,反应谱可以是加速度谱、位移谱、速度谱等内容:

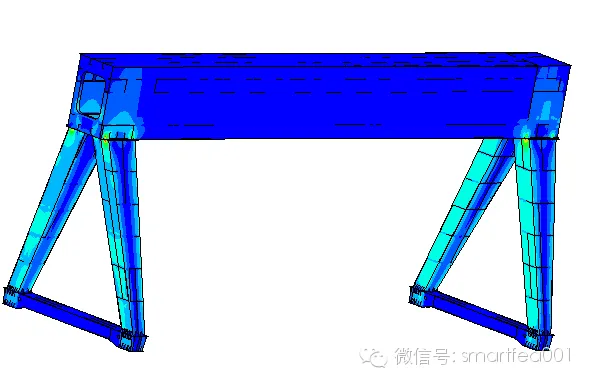

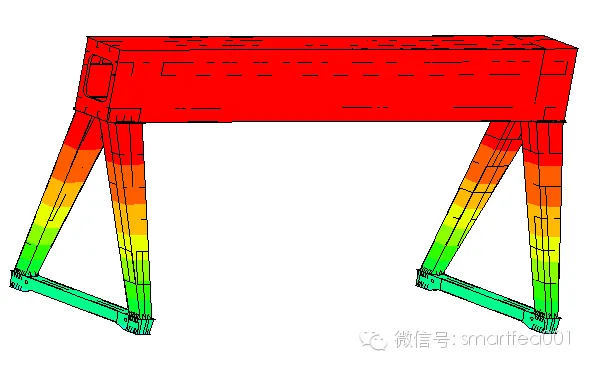

提交计算后就可以得到结构在地震作用下的响应:



今年7月28日是家乡唐山抗震40周年纪念日,在技术落后的年代,自然灾害带来的后果是惨痛的。
