手机自动化仿真平台：仿真软件二次开发实例剖析

众所周知，仿真软件的应用可以使产品开发周期大大缩短，特别是对于手机这类更新迭代特别快的电子产品来说具有重要意义！快一步赢市场，准一毫胜品质，在仿真过程中如何追求更快更准呢？仿真软件二次开发为你实现。

仿真软件的二次开发就是不改变原有系统的内核，在现有的软件上进行定制修改和功能扩展。二次开发涉及最重要的两个方面就是构建数据库和图形库，有利于设计过程知识和经验的积累与沉淀，而对工程师常用工具软件进行有效整合后更加方便工程师开展工作。总的来说就是通过仿真软件定制化的二次开发，完善仿真软件的功能性、提高使用的方便性。

元王此前二次开发的手机自动化仿真平台，已经成熟应用于华为、vivo、OPPO、WIND、LONGCHEER、TRANSSION等品牌，助其仿真工作标准化、流程化、自动化，进一步提高仿真效率，实现仿真规范及经验的传承。

接下来小编就为大家详细解析“元王”基于HyperMesh 的手机自动化仿真前处理平台，以及基于Abaqus软件的自动化后处理程序二次开发案例。

手机自动化仿真前处理平台

基于HyperMesh平台整合实现

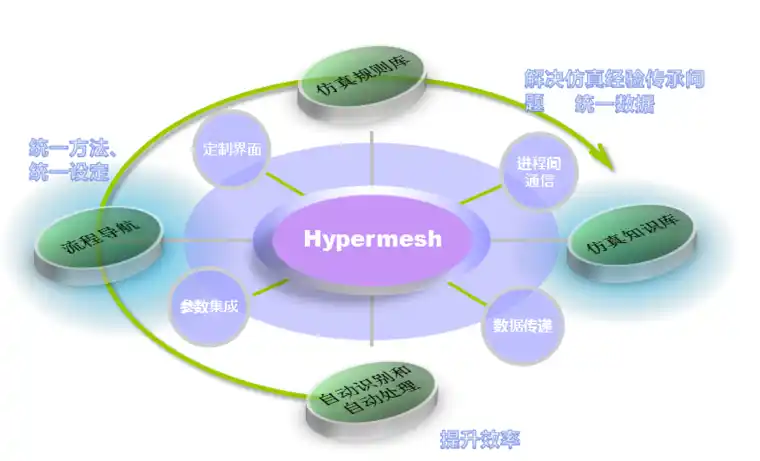

基于HyperMesh二次开发流程图

基于HyperMesh二次开发优化模块采用独立安装包，一键完成软件安装（卸载），参数一键配置，与HyperMesh完美嵌合，实现功能各自独立以及互相补充；灵活的数据库管理模式，仿真前处理标准参数化；仿真步骤流程化以及交互性操作，使得工程师使用更加方便高效。

整体效率提升70%以上

仿真自动化前处理平台优势

• 固定的工作流—导航流程化
• 建模规范、经验参数化—后台数据库统一维护管理
• 不同部件网格划分高度定制—高效率、针对性强
• 网格划分自动化—高效率、标准化
• 边界条件、求解设置自动化—求解设置标准化

手机自动化后处理软件

手机自动化后处理软件是基于Abaqus软件进行开发，可应用于通讯、电子、手机等行业，结合用户使用需求，该软件具有以下特点：

• 同时兼顾Linux系统以及Windows系统；
• 提供灵活多变的结果处理方式，包含界面可视化、全自动静默、命令行控制等三种不同的结果处理方式；
• 结果提取方式以及判断方式数据库可维护性及拓展性强；
• 结果云图、数据等自动备份；
• 多ODB队列或并列运行，减少人工操作，提高结果处理效率；
• 多ODB结果数据及云图等自动汇总生成报告（Word、PPT等）；
• 结果处理过程日志文件记录，实时跟踪结果处理过程；
• 软件通过授权进行安全控制；

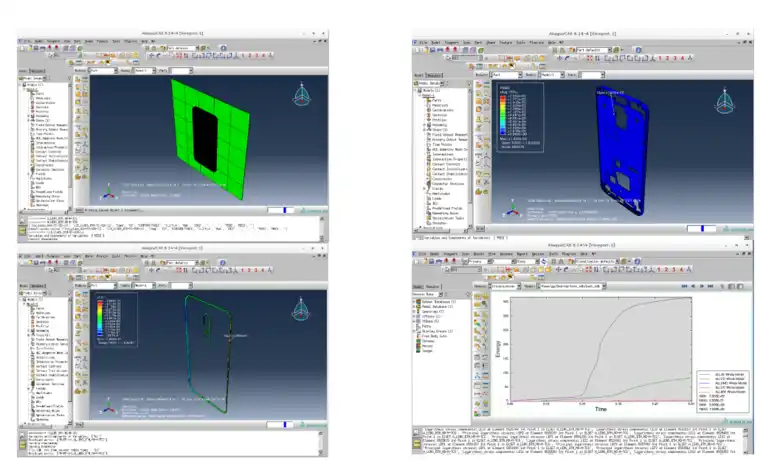

页面可视化提取结果

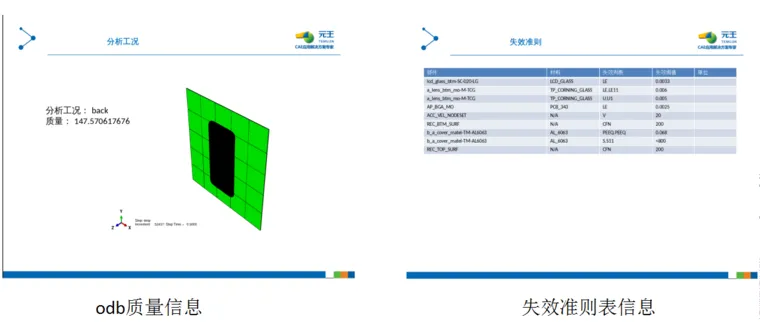

生成报告内容
