ABAQUS模态分析及阻尼计算详解

对结构进行动力分析,是对结构进行抗震分析必要的一步。那么结构的自身频率和阻尼定义是不可或缺的。那么在ABAQUS中进行结构动力分析时,怎么确定结构自身频率和计算阻尼呢?



  1. 频率计算

在ABAQUS中进行自身频率计算,主要在分析步进行设置。其设置步骤如下:

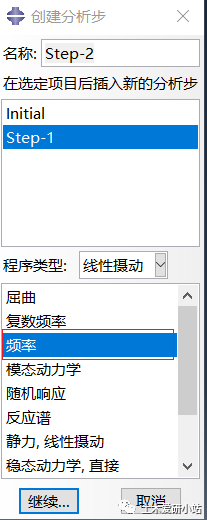

(创建分析步,在程序类型中选择:线性聂动;在下面的选项中选择:频率)

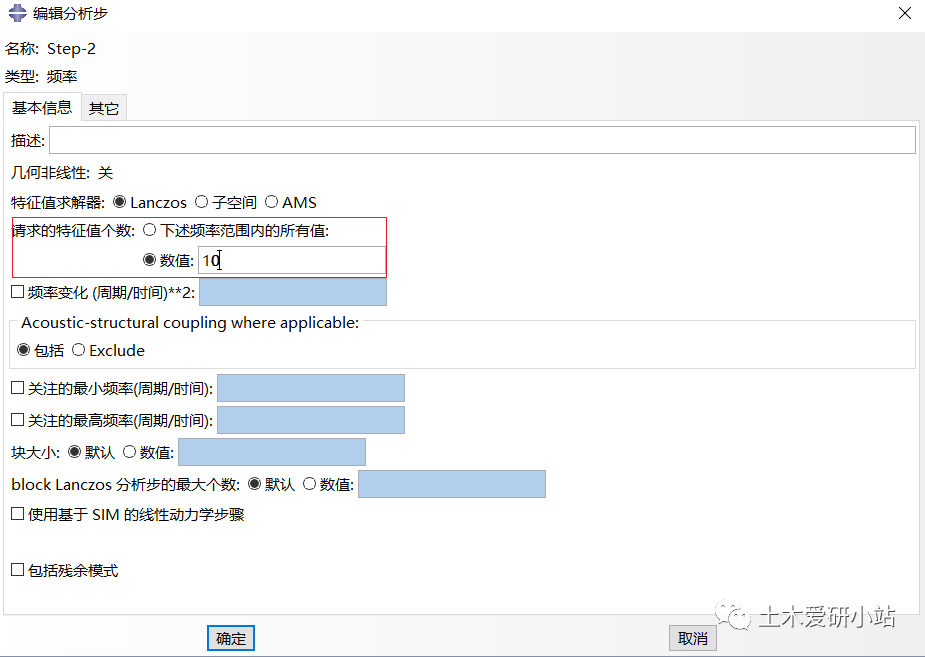

(在请求的特征值个数中,可以自行定义所要求的几阶频率)

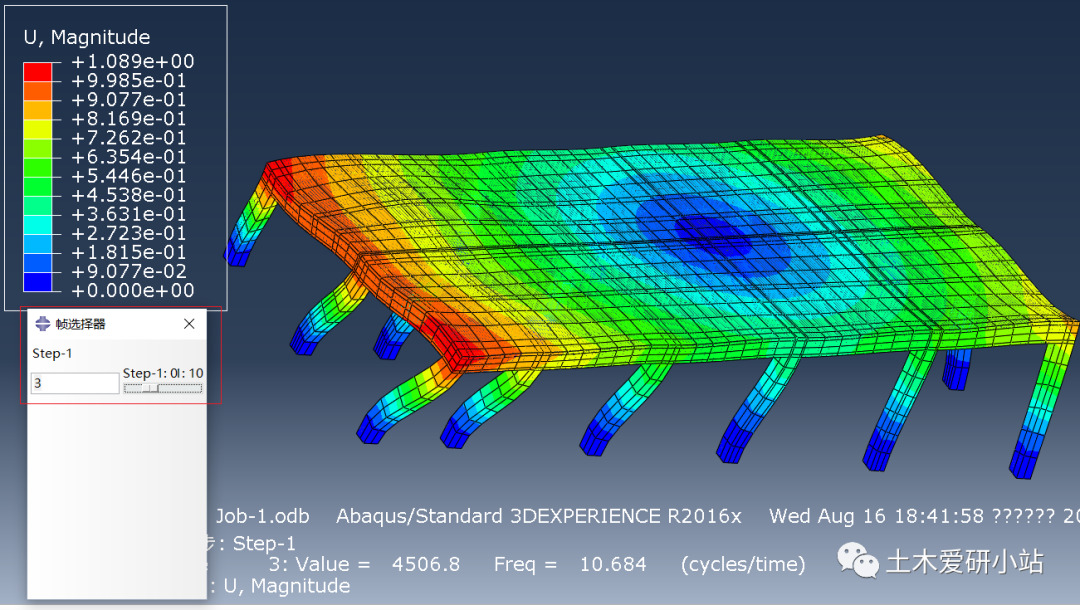

(通过拖动帧选择器,可以看到不同阶下的结构变形图)

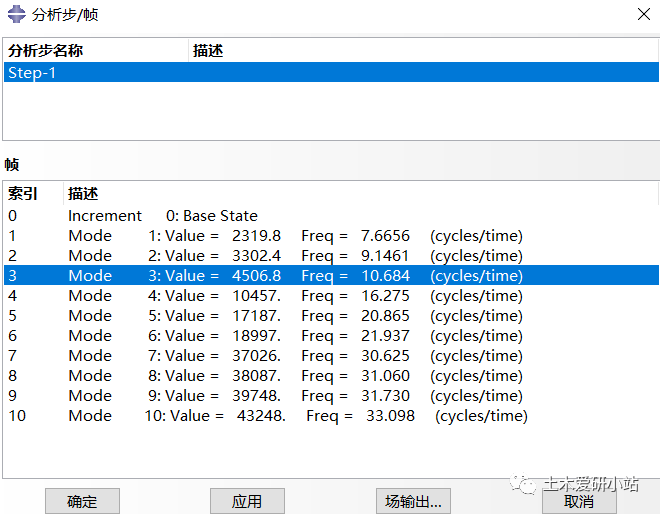

(在后处理模式下,选择结果下的分析步/帧)


(可以看出每一阶下的特征值和频率值)



2.阻尼计算

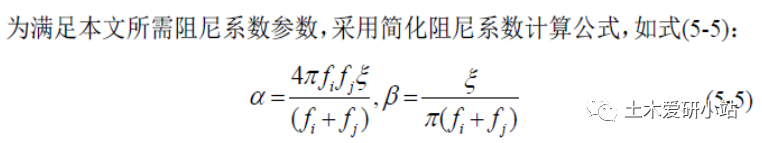

阻尼计算按照上述公式计算。其中fi和fj分别代表第一阶和第二阶的频率值,另一个参数值对于钢筋和混凝土来说,分别取0.05和0.02.


那么在ABAQUS中怎么输入阻尼值呢?




(在力学下选择阻尼,其中ALpha为下图中的1,Beat为下图中的2,其他值为0)
