1启动FLUENT并导入网格
1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

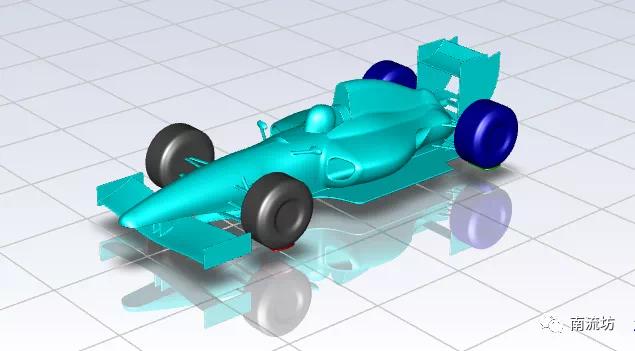

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。
1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。

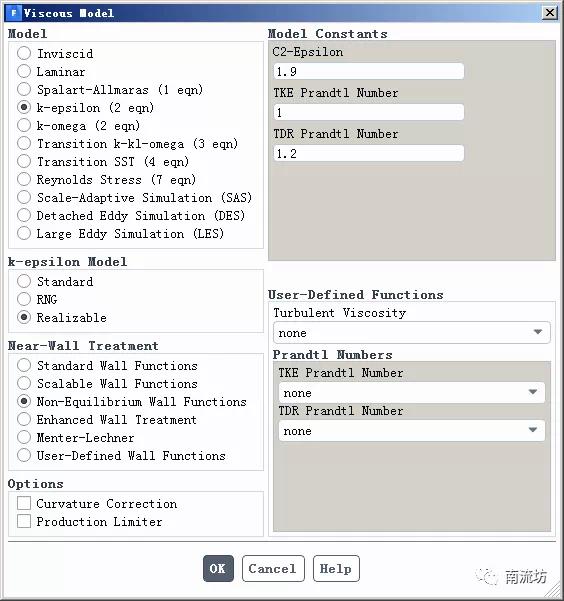

3设置湍流模型
4设置边界条件
1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

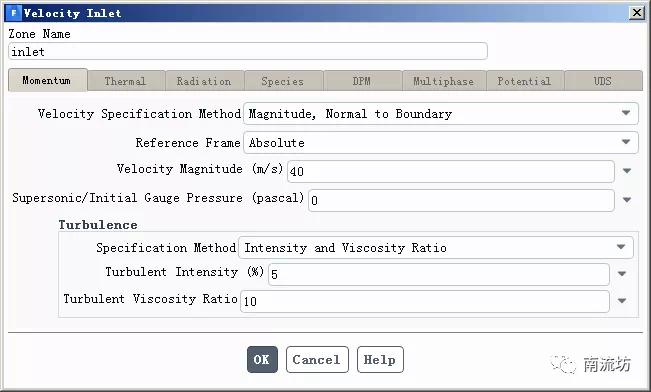

2)在边界条件面板中,设置inlet输入入口边界参数,Velocity Magnitude填入40,如下图所示。
5初始条件
1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。
6计算求解

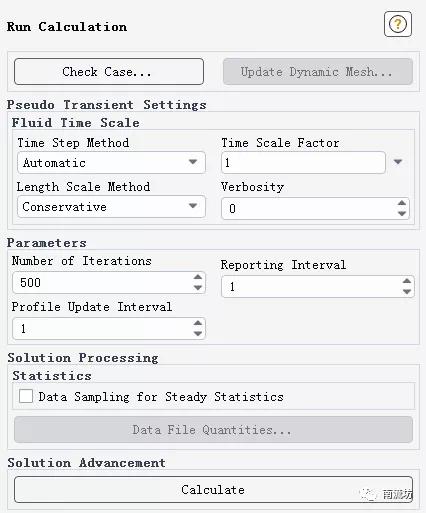

1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Number of Iterations填入500,单击Calculate开始计算。
7结果后处理

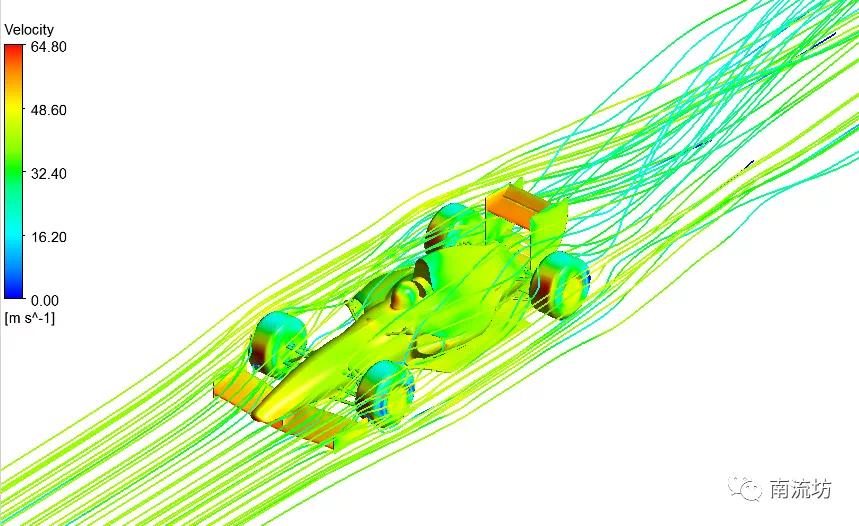

1)进入CFD-Post界面,显示流线和压力云图。
