查看 论文 的时候看到一篇关于河道水流分析的文章，于是就按照文章给出的模拟条件进行了模拟，最后的结果没有对比，重点在于过程，复现一下作为参考。
模拟 的对象是一条三叉河，中间有桥墩，最右侧为水流出口，另外两侧为水流入口，中间空白部分为桥墩，整个分析是二维分析。

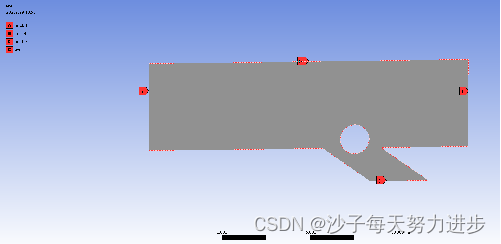

模型图

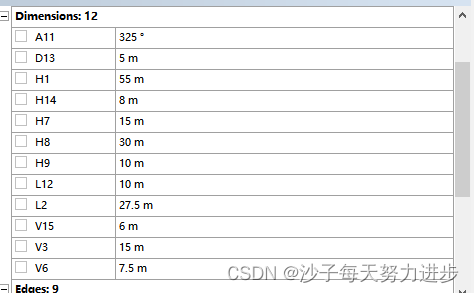

模型的尺寸参数
网格划分 采用线性方法，尺寸设置0.5m，这里是自己设置的，没有太细，膨胀层设置5层，默认设置。

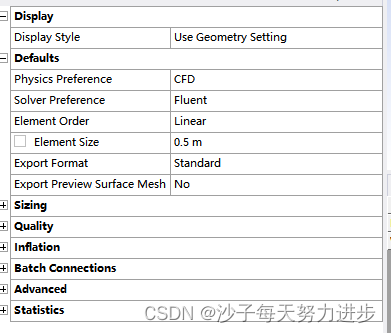

网格参数设置

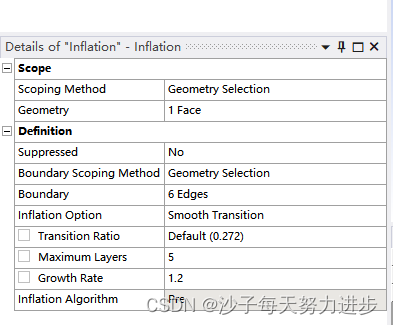

膨胀层参数设置
湍流设置采用k- e 模型，默认设置
材料选择当然是水了
两个入口的速度可以修改，这里取了1.6m/ s 和0.01m/s。随便选取的，看了下原来的论文里，主要讨论的是不同流速的对比，当然河道的宽度，桥墩的大小，都是可以修改的值，改变条件进行计算就好了。
求解设置，200次迭代，稳态问题，应该够了。

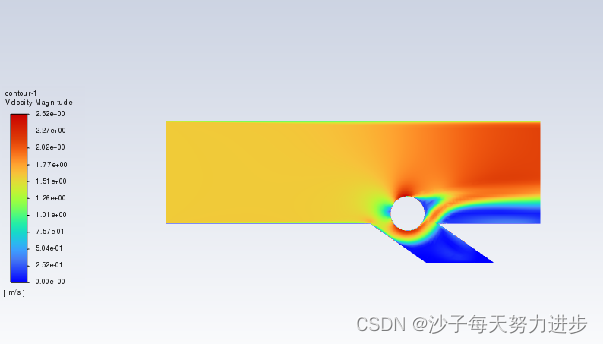

结果

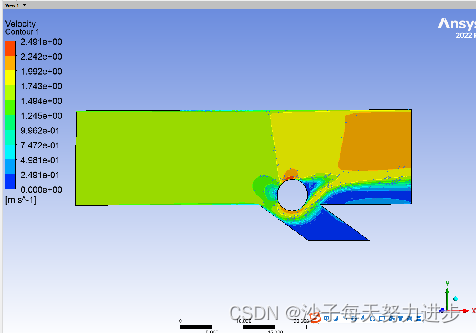

主要看来下速度，当然可以看下压力，这个看侧重点了，内容很简单，总结一下就是一个论文的点了。
.
