FLUENT微环境模拟实例:地摊小货车场景

本教程演示了太阳热辐射过程模拟。





1启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。


2定义模型

1)双击A4栏Setup项,打开Fluent Launcher对话框,单击OK按钮进入FLUENT界面。

2)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。勾选Gravity,在Y中填入-9.81m/s2。




3 设置材料

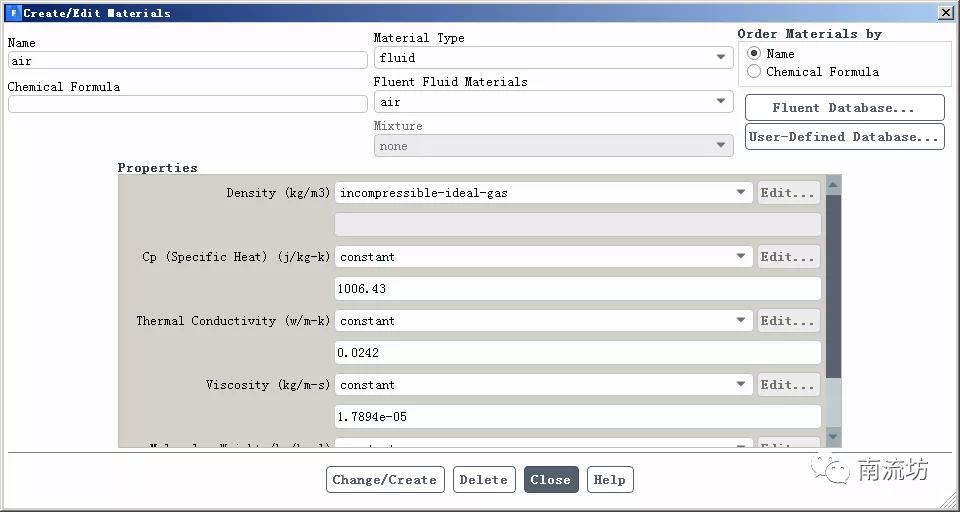

1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。将air的密度设为Incompressible idea gas。






4 设置热辐射模型

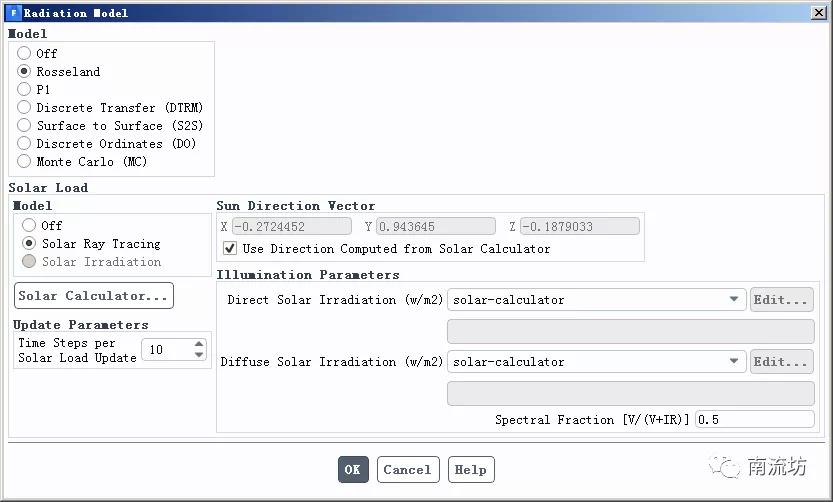

1)在模型设定面板Models中双击Radiation按钮,弹出Radiation Models对话框,勾选Rosseland,Solar Load Model选择Solar Ray Tracing。

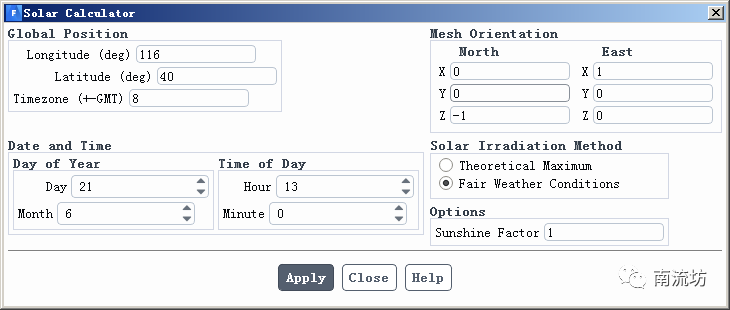

单击Solar Calculation按钮,弹出Solar Calculation对话框,输入所在地时区、经纬度、时间和模型所处的方位信息。






5 设置湍流模型

1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选k-epsilon模型。






6 设置边界条件

1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

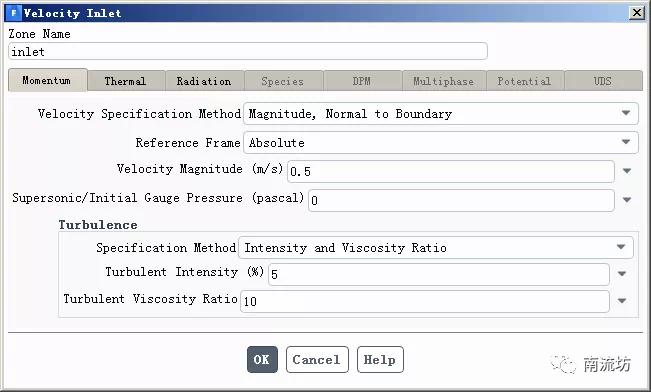

2)在边界条件面板中,设置inlet,Velocity Magnitude输入0.5m/s,单击OK按钮确认。





7 初始条件

1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。Initialization Methods中选择Standard Initialization,单击Initialize按钮进行初始化。



8 计算求解

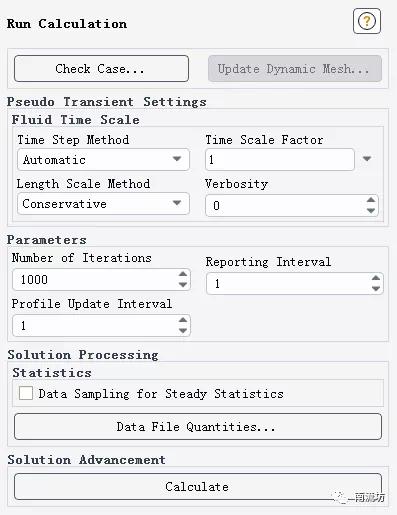

1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。在Number of Iterations中输入1000,单击Calculate开始计算。





9 结果后处理

1)进入CFD-Post界面,显示温度场云图。
