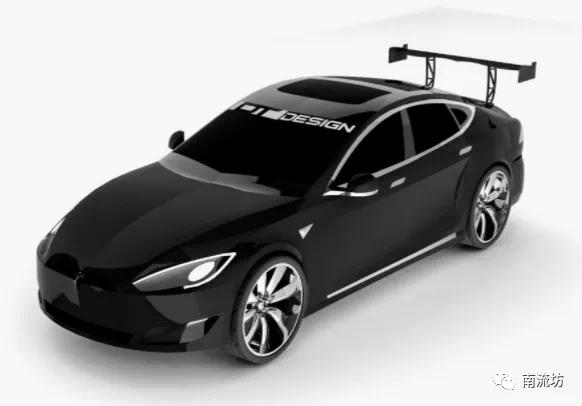

FLUENT模拟特斯拉Model S外流场

本教程演示了赛车外流场的模拟。





1 启动FLUENT并导入网格

1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令,启动Fluent 2021。

2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

2 定义模型

单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。



3 设置湍流模型

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选SST k-omega模型,勾选Curvature Correction。





4 设置边界条件


1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

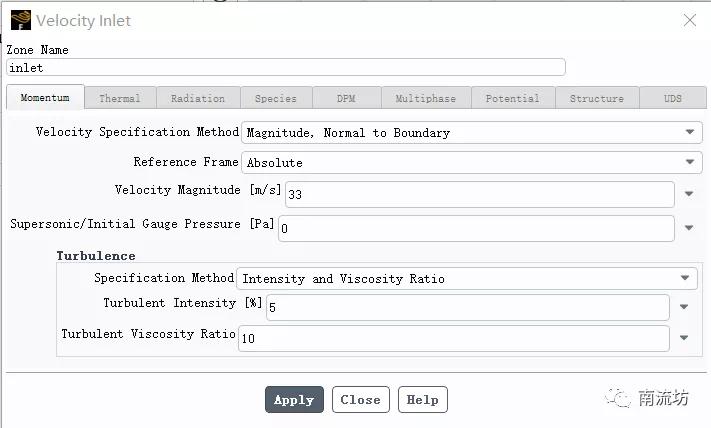

2)在边界条件面板中,设置inlet的参数如下图所示。



2)设置wall的参数如下图所示。





5 初始条件

单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。




6 计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。
在Number of Iterations填入1000,单击Calculate开始计算。




7 结果后处理

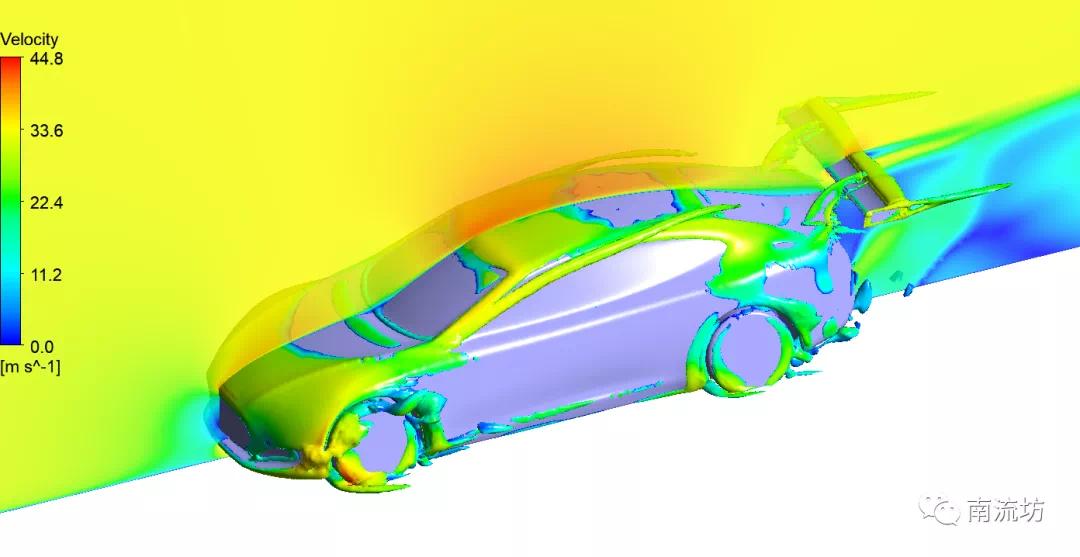

进入CFD-Post界面,显示速度场云图。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
