插补矢量刀轴解决多轴碰撞

适用版本：NX所有版本

在多轴加工中，经常会遇到工件避让空间小，刀柄与工件或者工装容易发生干涉，这类问题是多轴加工中经常遇到的，遇到这样的问题就需要调整刀轴方向，找到更优的避让方式。本文针对DMG机床对外宣传视频加工案例中遇到的避让问题介绍插补矢量刀轴控制方式解决碰撞的方法。如下图所示，工件齿轮部分很容易和刀具的夹持器相互碰撞。

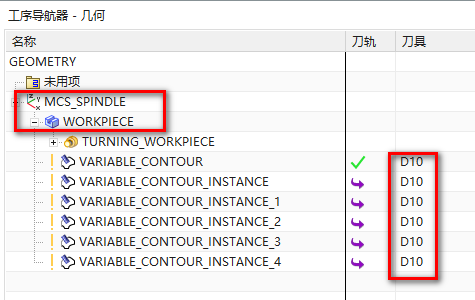

打开模型，设置好坐标系、几何体、创建一把D10的立铣刀，如下图所示：

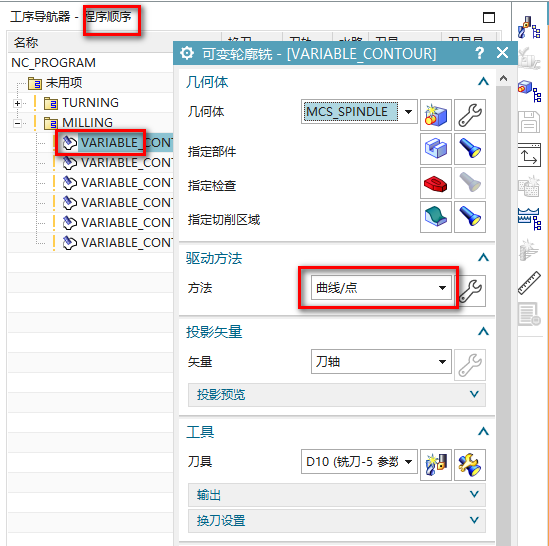

切换到程序顺序视图，插入可变轴曲面轮廓铣，选择曲线驱动方式，如下图所示：

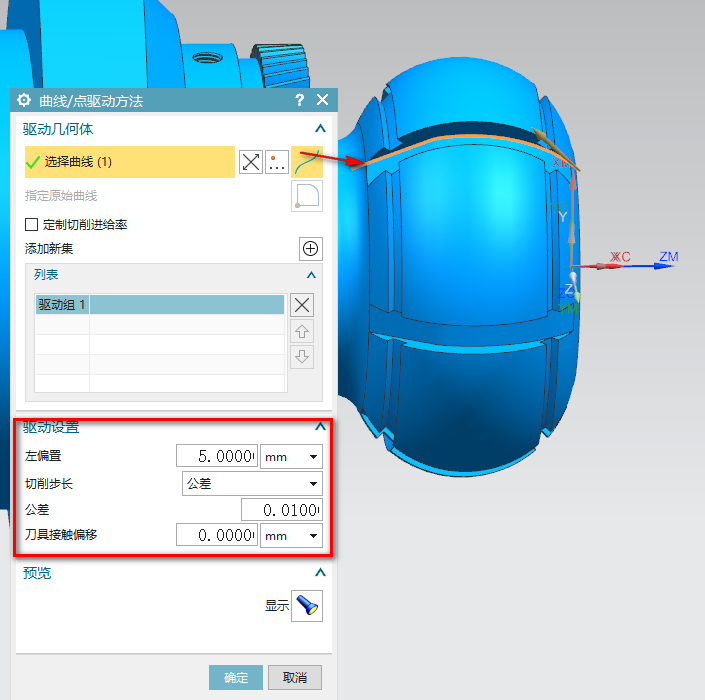

设置驱动曲线为槽底曲面的边线（注意：曲线两端延伸距离大于刀具半径，为了保证加工完成后槽两端没有残余），参数如下图所示：

设置投影方式为刀轴，选择刀轴控制方式为“插补矢量”，如下图所示：

单击刀轴控制中的矢量设置按钮，在曲线添加刀轴控制点，并指定每一个点的刀轴方向，重点确认容易碰撞的位置，确保无碰撞，安全加工，如下图所示：

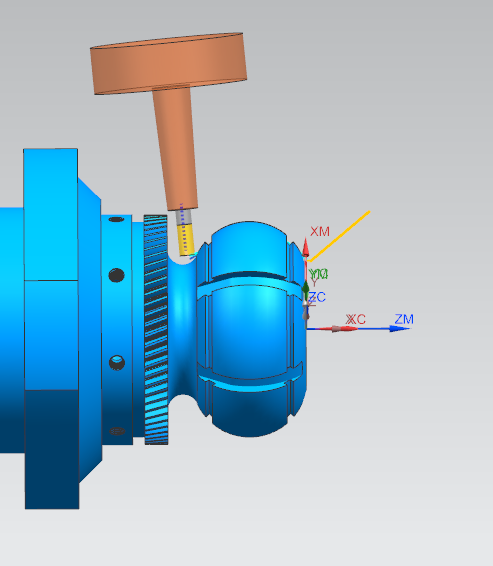

设置好以后，完善其它参数，生成刀具路径，检查刀具运动过程中是否有碰撞，如下图所示：
