不同规格孔参数化控制实现

适用版本：NX所有版本

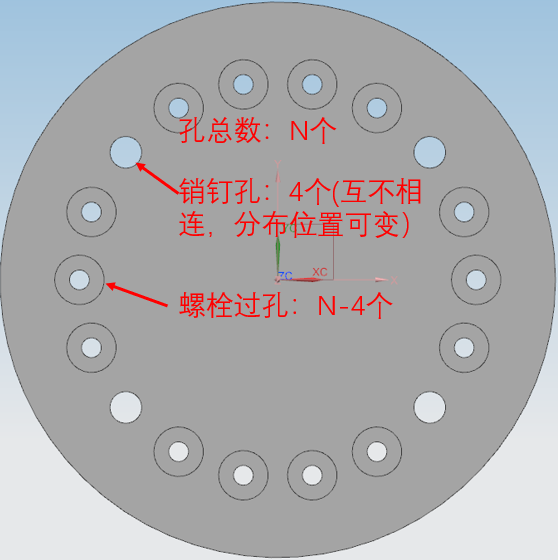

在我们做项目时，往往会遇到同一分度圆上要打不同规格的孔，例如下图1所示，在螺栓过孔中间要分布4个销钉孔（个数不变），孔的总数需要变化（螺栓过孔个数+销钉孔个数），4个销钉孔的位置也会变化（销钉孔不会相邻）。针对这种需求，有以下方法供大家参考。

图1

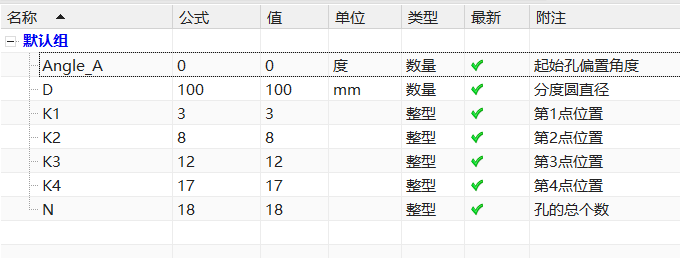

先创建对应的表达式，如下图2所示。

图2

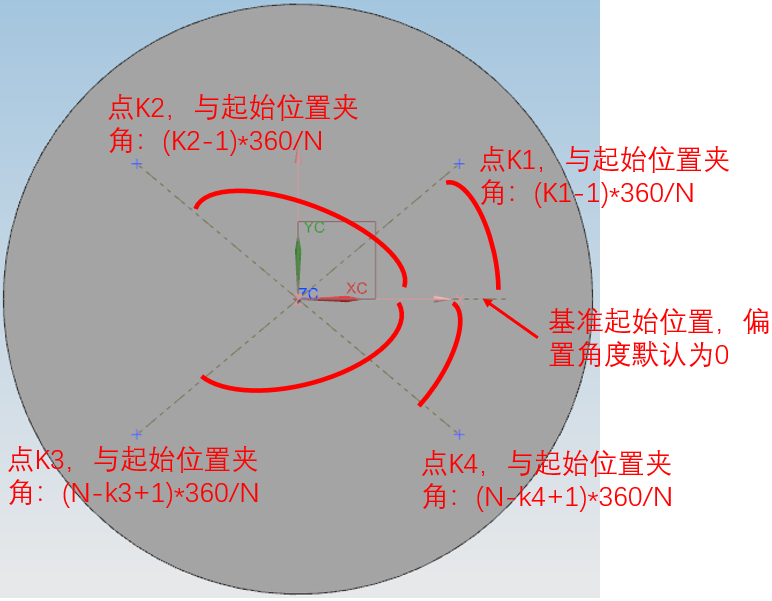

在需要打孔的面上绘制草图，分别绘制起始偏置线、4个销钉孔的中心点（K1、K2、K3、K4），同时控制每个点相对起始位置的的偏置角度，如下图3所示。

图3

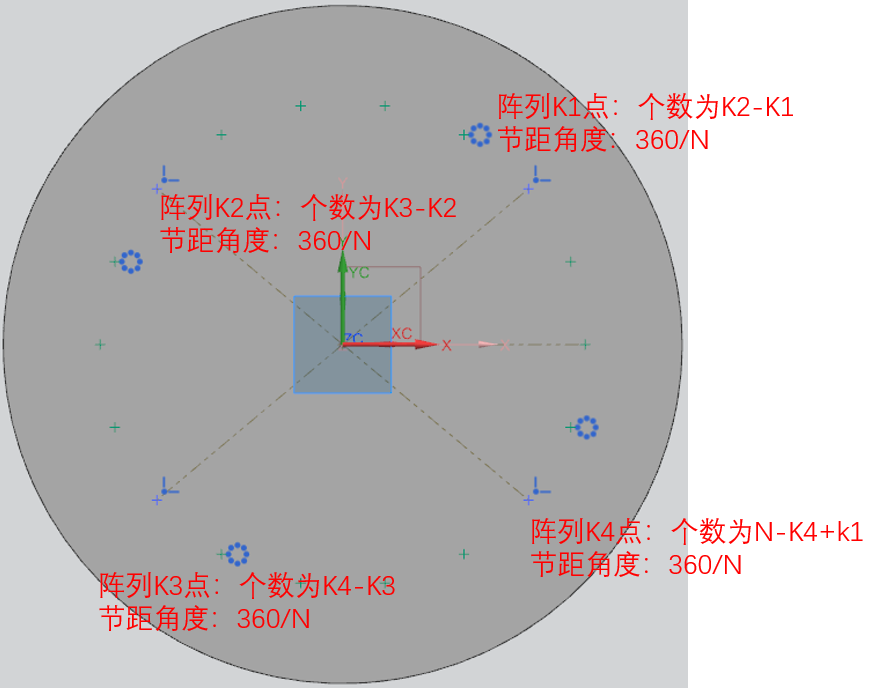

接着再创建一个草图，分别选择第一个草图里的点进行阵列，将所有需要打螺栓孔的点都阵列出来，具体如下图4所示。

图4

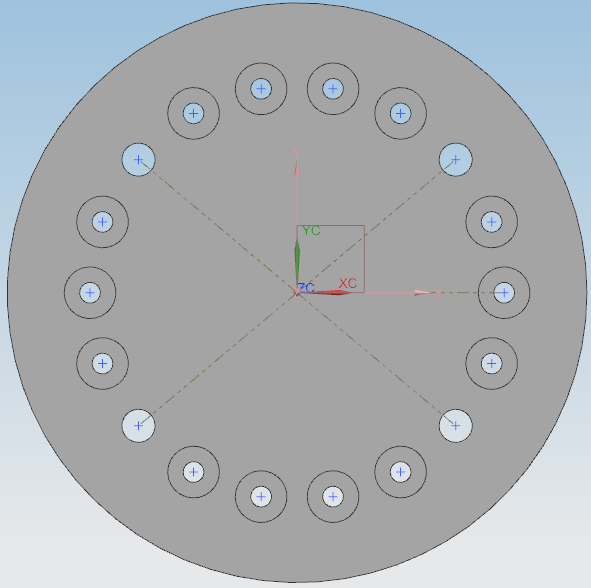

用打孔命令分别打螺栓过孔和销钉孔，注意选择点时分别选特征点或草图，最终完成的结果如下图5所示。

图5

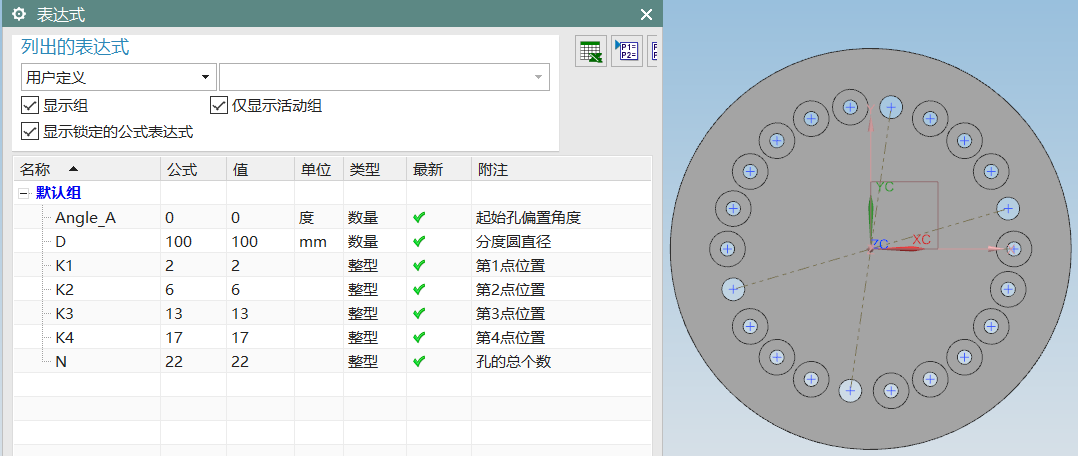

最后我们可分别改变N、K1、K2、K3、K4这几个参数来验证完成的模型是否有问题，经过验证完成的模型符合需要，具体如下图5所示。

图6

以上就是同一分度圆不同规格的孔如何实现参数化控制的方法，希望对大家有所帮助。
