NX链接剖面PMI处理技巧

作者：陈林生   审校：黎芳勇

适用版本：NX1853以前

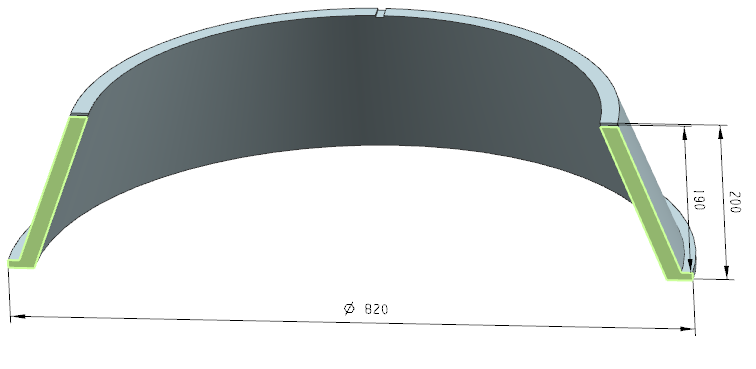

在NX1853版本之前，用户创建的剖面PMI标注不能被链接，重新创建PMI的话，工作量大且易漏掉原有的PMI标注，本文将介绍一种方法间接达到链接剖面PMI标注的目地。如下图1所示的三个PMI标注都附在剖视图上，用户现需要新建另一个组件将原始三维图及对应的PMI链接过来，具体操作方法如下：

图1

新建装配文件，结构如下图2所示，其中文件4.20是原始文件，文件_model2将从4.20里链接三维图及剖面PMI标注。

图2

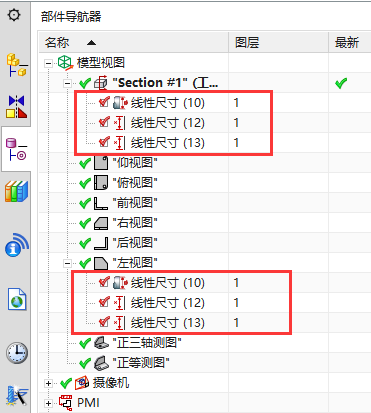

单独打开文件4.20，在部件导航器视图里找到剖视图，并将其里面的PMI标注复制到一个方位相同的默认视图内，本案例剖视图所对应的方位与左视图相同，操作效果如下图3。

图3

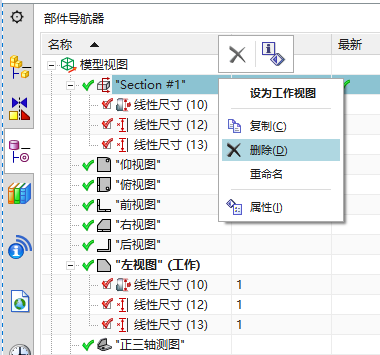

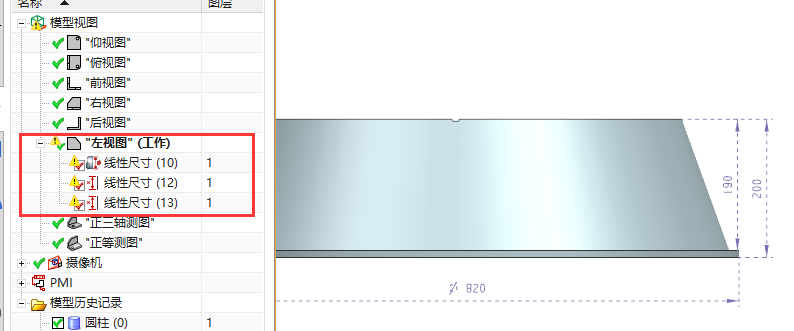

双击左视图，将其设为工作视图，右击剖视图Section#1，选择删除，如下图4所示，剖视图删除后PMI尺寸将失去关联，效果如下图5所示。执行此步骤的原因是，只有删除剖视图软件才允许链接PMI尺寸。

图4

图5

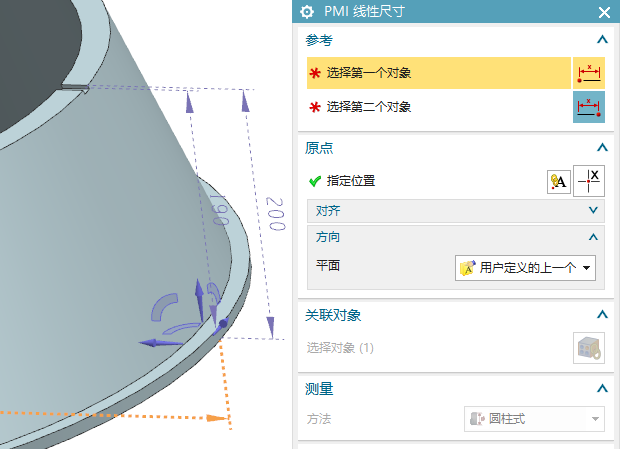

鼠标双击失去关联的PMI尺寸，按提示再重新选择参考对象，操作方法如下图6所示。

图6

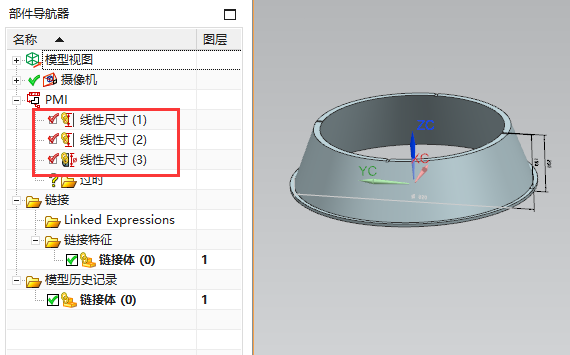

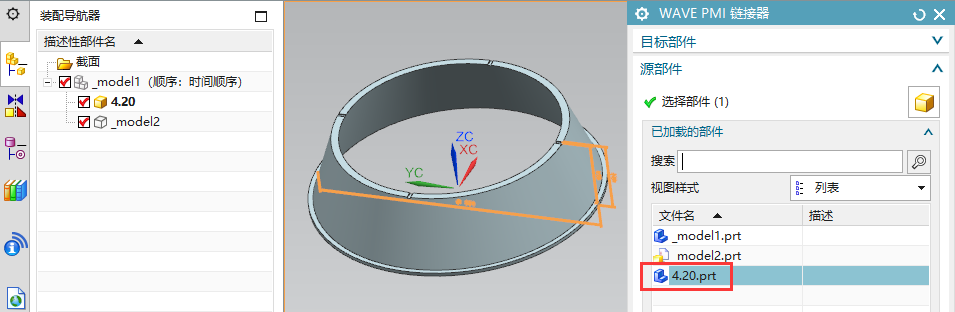

回到装配文件界面，将_model2设为工作部件，执行菜单指令插入→关联复制→WAVE_PMI链接器，选择文件4.20作为目标文件，屏幕上将显示它的所有PMI尺寸，鼠标选中目标PMI尺寸后确定，选中的PMI尺寸将被链接到文件_model2里面，操作方法如下图7所示。打开文件_model2，展开其PMI组，发现4.20的PMI已经被成功链接过来，效果如下图8所示。

图7

图8
